TECHNICAL CHARACTERISTICS
MATERIAL
INSULATOR: PBT
FLAMABILITY RATING: UL94-V0
COLOR: GREEN
CONTACT: BRASS
SOLDER TAIL PLATING: TIN
ENVIRONMENTAL
OPERATING TEMPERATURE: -40 UP TO 105°C
COMPLIANCE: LEAD FREE AND ROHS
ELECTRICAL
CURRENT RATING:
WORKING VOLTAGE:
WITHSTANDING VOLTAGE:
CONTACT RESISTANCE:
cULus
20A
300VAC
1.6KV
20 mOhm max
5
A
STANDARD
CERTIFIED E315414 / MODEL NUMBER 3114
MECHANICAL
PITCH: 7.62MM
SOLDERING: WAVE PROCESS ONLY
PACKAGING: BOX
SERIE 3114
B
C
RoHS Compliant
G
F
E
D
C
B
A
REV
14-OCT-09
12-NOV-08
DATE
STANDARD
PDF
FILE
JP
JP
BY
APPROVAL: RJ
SCALE:
SHEET: 1/1
DRAW: MARVIN
PROJECTION:
GENERAL TOLERANCE
.X = +/- 0.2
.XX = +/- 0.15
UNIT: MM

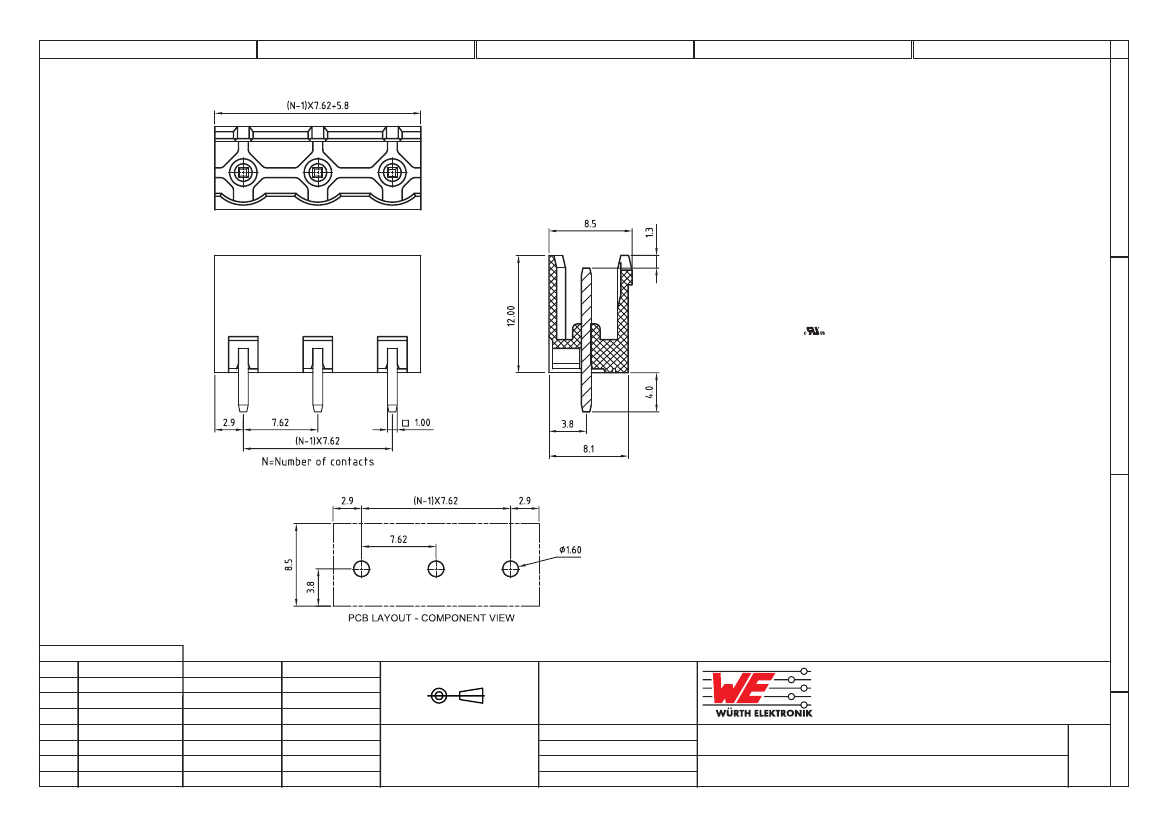

DESCRIPTION: SERIE 3114 - 7.62MM OPEN VERTICAL PCB HEADER
WR-TBL
WERI PART NO: 691 311 400 0xx
SIZE
A4
D
