注文コード No. N 6 6 1 3
EC4A01C
No.
N6613
13001
新
EC4A01C

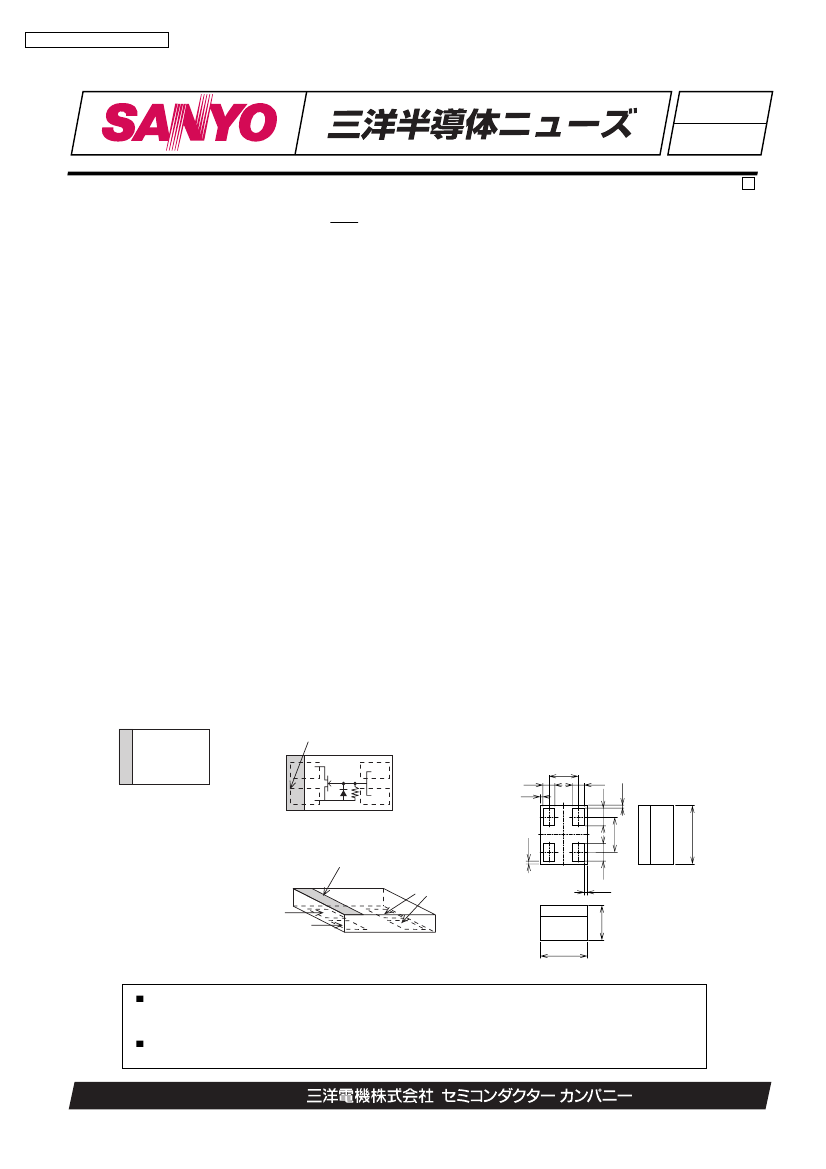

特長
・過度特性が良い。
・FBET プロセス採用。
N チャネル接合½シリコン電界効果トランジスタ
コンデンサマイクロホン用
・超小型（1008 サイズ）
、薄型（0.6mm）リードレスパッケージ。
・音響用 , 電話用コンデンサマイクとして最適である。
・電圧特性が良い。
絶対最大定格
Absolute Maximum Ratings / Ta=25℃
ゲート・ドレイン電圧
ゲート電流
ドレイン電流
許容損失
接合部温度
保存周囲温度
VGDO
IG
ID
PD
Tj
Tstg
− 20
10
1
100
150
− 55 ∼＋ 150
min
− 20
− 0.2
150
0.5
typ
− 0.6
1.2
3.5
0.65
unit
V
mA
mA
mW
℃
℃
max
− 1.2
380
unit
V
V
µA
mS
pF
pF
次ページへ続く。
電気的特性
Electrical Characteristics / Ta=25℃
ゲート・ドレイン降伏電圧
ゲート・½ースしゃ断電圧
ドレイン電流
順伝達アドミタンス
入力容量
帰還容量
V(BR)GDO IG= − 100µA
VGS(off)
VDS=5V, ID=1µA
IDSS
VDS=5V, VGS=0
y
fs
VDS=5V, VGS=0, f=1kHz
Ciss
Crss
VDS=5V, VGS=0, f=1MHz
VDS=5V, VGS=0, f=1MHz
品名印刷表示(Top
view)
電気的接続図(Top
view)
極性判別マーク（表面）
V
外½図 2189
(unit : mm)
0.5
0.3
0.05
0.6
Drain
Gate
Source
※電極は裏面
0.05
0.2
0.05
0.2
3
4
1.0
2
1
0.3
極性判別マーク
Gate
Drain
Source
0.8
(Bottom view)
0.05
1 : Drain
2 : Source
3 : Gate
4 : Gate
SANYO : E-CSP1008-4
本書記載の½品は、極めて高度の信頼性を要する用途
（生½維持装½、
航空機のコントロールシステム等、
多大な人的・物的損害を及ぼす恐れのある用途）
に対応する仕様にはなっておりません。そのような場合に
は、あらかじめ三洋電機販売窓口までご相談下さい。
本書記載の規格値(最大定格、動½条件範囲等) を瞬時たりとも越えて½用し、その結果発生した機器の欠陥
について、弊社は責任を負いません。
〒370-0596 群馬県邑½郡大泉町坂田一丁目1番1号
13001 TS IM ◎祝田 TA-3161 No.6613-1/4
0.6
EC4A01C
前ページより続く。
〔Ta=25℃, VCC=4.5V, RL=1kΩ, Cin=15pF, 指定回路において〕
通過損失
減電圧特性
周波数特性
入力インピーダンス
出力インピーダンス
全高調波ひずみ率
出力雑音電圧
指定測定回路図
通過損失
周波数特性
ひずみ率
減電圧特性
15pF
min
typ
− 3.0
− 1.2
max
− 3.5
− 1.0
unit
dB
dB
dB
MΩ
Ω
GV
∆G
VV
∆Gvf
ZIN
ZO
THD
VNO
f=1kHz, VIN=10mV
f=1kHz, VIN=10mV
VCC=4.5→1.5V
f=1kHz ∼ 110kHz
f=1kHz
f=1kHz
f=1kHz, VIN=30mV
VIN=0, A カーブ
25
1000
1.2
− 110
%
dB
1kΩ
VCC=4.5V
VCC=1.5V
33µF
+
∼
OSC
VTVM V THD
B A
1kΩ
出力インピー
ダンスの場合
500

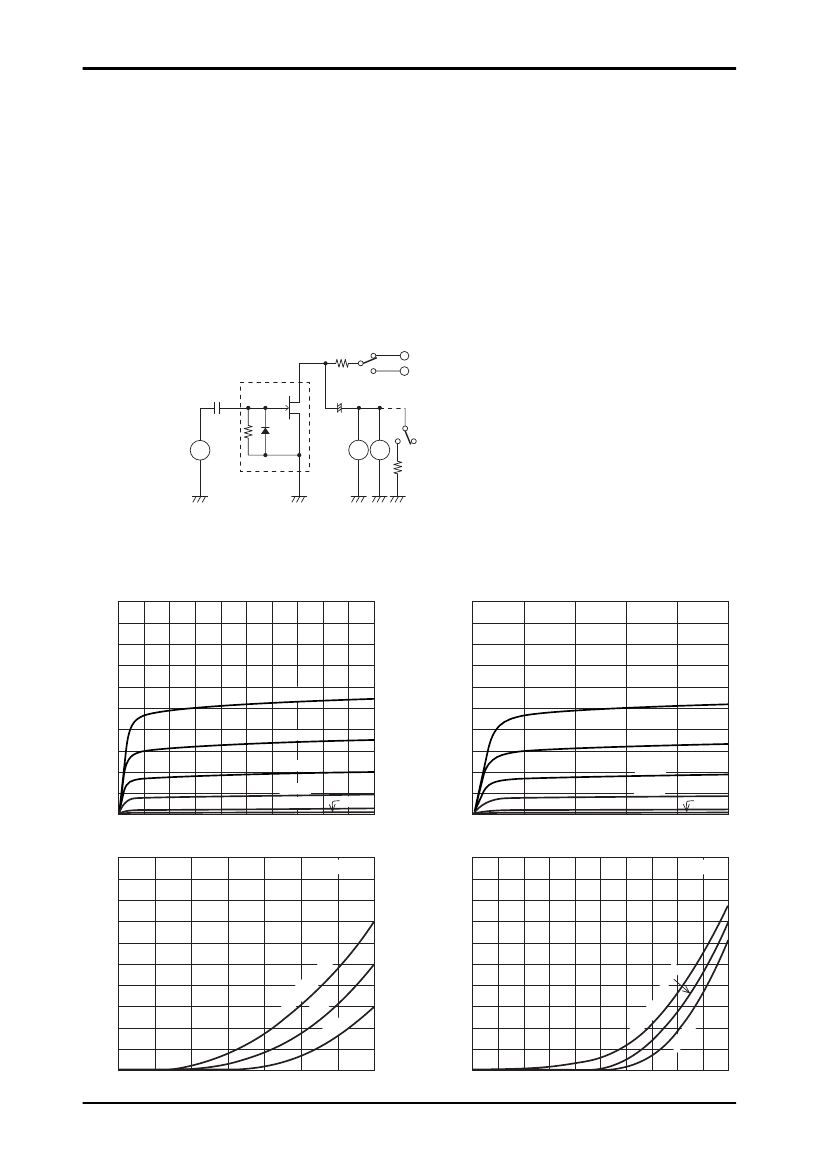

ID -- VDS
500
ID -- VDS
400
400
ドレイン電流, ID --
µA
300
ドレイン電流, ID --
µA
VGS=0
300
VGS=0
200
200
--0.1V
--0.1V
100
100
--0.2V
--0.2V
0
0
1
2
3
4
5
6
--0.3V
--0.4V
7
8
--0.5V
9
10
IT02310
0
0
1
2
3
--0.3V
--0.4V
4
--0.5V
5
IT03015
ドレイン・½ース電圧, VDS -- V
500
ID -- VGS
ドレイン・½ース電圧, VDS -- V
400
ID -- VGS
VDS=5V
VDS=5V
400
320
ドレイン電流, ID --
µA
ドレイン電流, ID --
µA
300
240
200
0
--0.7
--0.6
--0.5
--0.4
--0.3
--0.2
--0.1
0
0
--1.0
--0.9
--0.8
--0.7
--0.6
--0.5
--0.4
--0.3
-2
5
--0.2
--0.1
°
C
100
µ
A
50
=3
S
S
ID
µ
A
50
2
µ
A
50
1
160
80
Ta
=7
5
°
C
25
°
C
--0
ゲート・½ース電圧, VGS -- V
IT02312
ゲート・½ース電圧, VGS -- V
IT02313
No.6613-2/4
EC4A01C
2.5
THD -- IDSS
入力インピーダンス, Zi -- MΩ
全高調波ひずみ率, THD -- %
2.0
THD : VCC=4.5V
VIN=30mV
f=1MHz
IDSS : VDS=5.0V
32
Zi -- IDSS
Zi : VCC=4.5V
VIN=10mV
f=1kHz
IDSS : VDS=5.0V
31
30
1.5
29
1.0
28
0.5
27
0
0
100
26
ドレイン電流, IDSS --
µA
200
300
400
500
IT02322
--111
0
100
960
ZO -- IDSS
ドレイン電流, IDSS --
µA
200
300
400
500
IT02323
VNO -- IDSS
出力インピーダンス, ZO --
Ω
950
出力雑音電圧, VNO -- dB
ZO : VCC=4.5V
VIN=10mV
f=1kHz
IDSS : VDS=5.0V
--112
--113
--114
--115
--116
--117
--118
--119
VNO : VCC=4.5V
VIN=0, Aカーブ
RL=1.0kΩ
IDSS : VDS=5.0V
940
930
920
910
900
0
100
--120
ドレイン電流, IDSS --
µA
200
300
400
500
IT02324
0
100
ドレイン電流, IDSS --
µA
200
300
400
500
IT02325
本書記載の½品は、定められた条件下において、記載部品単½の性½・特性・機½などを規定するものであ
り、お客様の½品（機器）での性½・特性・機½などを保証するものではありません。部品単½の評価では
予測できない症状・事態を確認するためにも、お客様の½品で必要とされる評価・試験を必ず行って下さい。
弊社は、高品質・高信頼性の½品を供給することに努めております。しかし、半導½½品はある確率で故障
が生じてしまいます。この故障が原因となり、人½にかかわる事故、発煙・発火事故、他の物品に損害を与
えてしまう事故などを引き起こす可½性があります。機器設計時には、このような事故を起こさないような、
保護回路・誤動½防止回路等の安全設計、冗長設計・機構設計等の安全対策を行って下さい。
本書記載の½品が、外½為替及び外½貿易法に定める規制貨物（½務を含む）に該½する場合、輸出する
際に同法に基づく輸出許可が必要です。
弊社の承諾なしに、本書の一部または全部を、転載または複½することを禁止します。
本書に記載された内容は、½品改善および技術改良等により将来予告なしに変更することがあります。した
がって、ご½用の際には、「納入仕様書」でご確認下さい。
この資料の情報（掲載回路および回路定数を含む）は一例を示すもので、量産セットとしての設計を保証す
るものではありません。また、この資料は正確かつ信頼すべきものであると確信しておりますが、その½用
にあたって第３者の工業所有権その他の権利の実½に対する保証を行うものではありません。
PS No.6613-4/4
