½
仕 様 書
1．外½

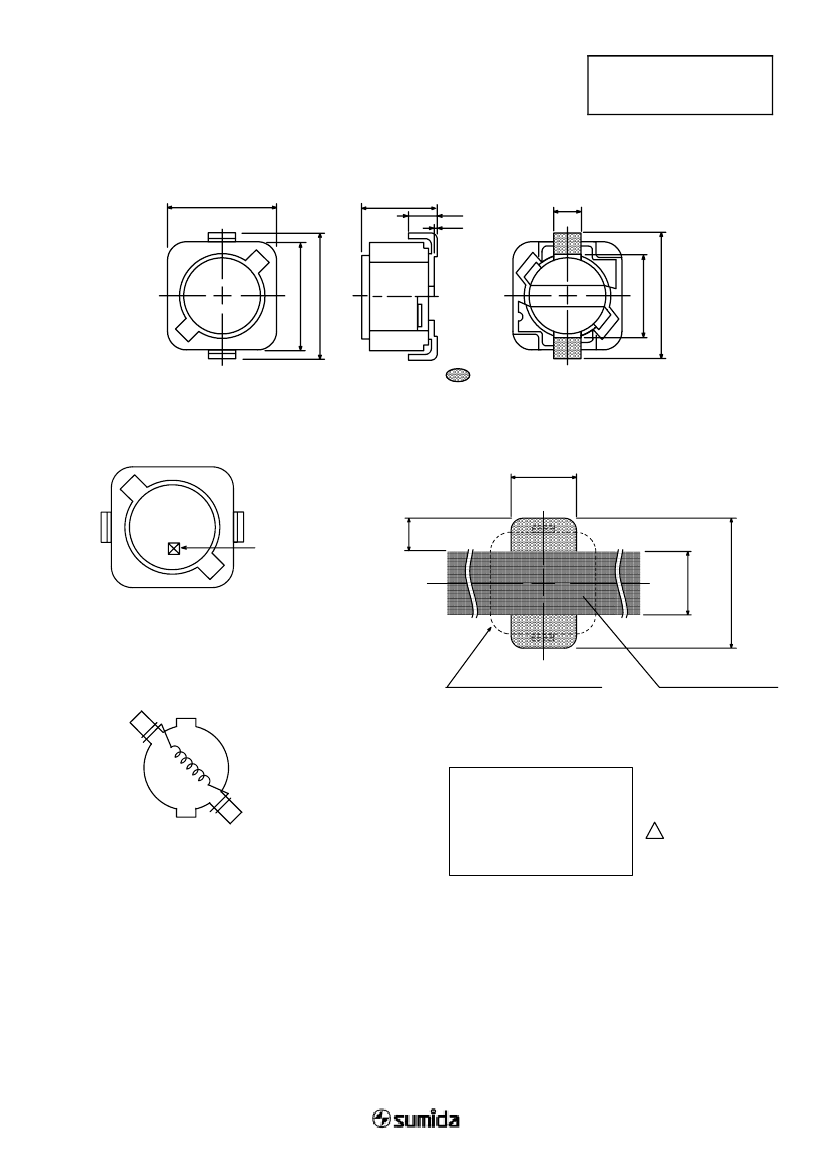

1-1．寸法図(mm)
6.2±0.3
MAX.3.0
0.6
0.1
1.5±0.2
名
ＣＤＲＨ６２Ｂ
5.9±0.3
6.6±0.3
電極部
＊ 公差のない寸法は参考値とする。
1-2．捺印表示例
電
極
側
側
極
電
1-3．推奨ランド図
1.9
½造密番
4.6
捺印½½不定
CDRH62Bの外½図とする。
シルク処理部
2．コイル仕様
2-1．端子接続図(裏面図)
電極（端子）間の隙間はシルク処理をして御½用下さい。
RoHS
compliance
Cd:Max.0.01wt%
others:Max.0.1wt%
1
7.4
頭部直捺印
1.4
2R9
4.6
6.6±0.3
(mm)
½
名
ＣＤＲＨ６２Ｂ
仕 様 書
2-2.電気的特性Ⅰ(リール梱包の場合)
NO.
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
品
名
表示
2R9
4R0
5R5
6R3
7R1
8R0
100
120
150
180
220
270
330
390
470
560
680
820
101
121
151
181
221
271
331
インダクタンス
［以内½
※1
2.9μH ＋ 40%
－ 20%
4.0μH ＋ 40%
－ 20%
5.5μH ＋ 40%
－ 20%
6.3μH ＋ 40%
－ 20%
7.1μH ＋ 40%
－ 20%
8.0μH ＋ 40%
－ 20%
10μH ± 20%
12μH ± 20%
15μH ± 20%
18μH ± 20%
22μH ± 20%
27μH ± 20%
33μH ± 20%
39μH ± 20%
47μH ± 20%
56μH ± 20%
68μH ± 20%
82μH ± 20%
100μH ± 20%
120μH ± 20%
150μH ± 20%
180μH ± 20%
220μH ± 20%
270μH ± 20%
330μH ± 20%
D.C.R.
(Ω)[以下]
(at 20℃)※2
68m (50m)
80m (59m)
96m (71m)
0.10 (77m)
0.11 (81m)
0.12 (87m)
0.15
0.20
0.23
0.27
0.34
0.38
0.45
0.49
0.69
0.78
1.07
1.21
1.39
1.90
2.18
2.77
3.12
4.38
4.94
(0.11)
(0.15)
(0.17)
(0.20)
(0.25)
(0.29)
(0.33)
(0.37)
(0.51)
(0.58)
(0.83)
(0.93)
(1.07)
(1.46)
(1.68)
(2.13)
(2.40)
(3.37)
(3.80)
CDRH62BNP-2R9NC
CDRH62BNP-4RØNC
CDRH62BNP-5R5NC
CDRH62BNP-6R3NC
CDRH62BNP-7R1NC
CDRH62BNP-8RØNC
CDRH62BNP-1ØØMC
CDRH62BNP-12ØMC
CDRH62BNP-15ØMC
CDRH62BNP-18ØMC
CDRH62BNP-22ØMC
CDRH62BNP-27ØMC
CDRH62BNP-33ØMC
CDRH62BNP-39ØMC
CDRH62BNP-47ØMC
CDRH62BNP-56ØMC
CDRH62BNP-68ØMC
CDRH62BNP-82ØMC
CDRH62BNP-1Ø1MC
CDRH62BNP-121MC
CDRH62BNP-151MC
CDRH62BNP-181MC
CDRH62BNP-221MC
CDRH62BNP-271MC
CDRH62BNP-331MC
定格電流
(Ａ)
※3
1.94
1.63
1.40
1.30
1.22
1.15
1.10
1.00
0.90
0.80
0.74
0.66
0.59
0.54
0.50
0.46
0.42
0.38
0.34
0.31
0.28
0.26
0.23
0.22
0.19
スミダ
コード
4742-0305
4742-0306
4742-0307
4742-0308
4742-0309
4742-0310
4742-0311
4742-0313
4742-0314
4742-0315
4742-0316
4742-0317
4742-0318
4742-0319
4742-0320
4742-0321
4742-0322
4742-0324
4742-0325
4742-0326
4742-0327
4742-0328
4742-0329
4742-0330
4742-0331
½
仕 様 書
2-3.電気的特性Ⅱ(箱梱包の場合)
NO.
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
品
名
表示
2R9
4R0
5R5
6R3
7R1
8R0
100
120
150
180
220
270
330
390
470
560
680
820
101
121
151
181
221
271
331
：
インダクタンス
［以内½
※1
2.9μH ＋ 40%
－ 20%
4.0μH ＋ 40%
－ 20%
5.5μH ＋ 40%
－ 20%
6.3μH ＋ 40%
－ 20%
7.1μH ＋ 40%
－ 20%
8.0μH ＋ 40%
－ 20%
10μH ± 20%
12μH ± 20%
15μH ± 20%
18μH ± 20%
22μH ± 20%
27μH ± 20%
33μH ± 20%
39μH ± 20%
47μH ± 20%
56μH ± 20%
68μH ± 20%
82μH ± 20%
100μH ± 20%
120μH ± 20%
150μH ± 20%
180μH ± 20%
220μH ± 20%
270μH ± 20%
330μH ± 20%
D.C.R.
(Ω)[以下]
(at 20℃)※2
68m (50m)
80m (59m)
96m (71m)
0.10 (77m)
0.11 (81m)
0.12 (87m)
0.15
0.20
0.23
0.27
0.34
0.38
0.45
0.49
0.69
0.78
1.07
1.21
1.39
1.90
2.18
2.77
3.12
4.38
4.94
(0.11)
(0.15)
(0.17)
(0.20)
(0.25)
(0.29)
(0.33)
(0.37)
(0.51)
(0.58)
(0.83)
(0.93)
(1.07)
(1.46)
(1.68)
(2.13)
(2.40)
(3.37)
(3.80)
名
ＣＤＲＨ６２Ｂ
CDRH62BNP-2R9NB
CDRH62BNP-4RØNB
CDRH62BNP-5R5NB
CDRH62BNP-6R3NB
CDRH62BNP-7R1NB
CDRH62BNP-8RØNB
CDRH62BNP-1ØØMB
CDRH62BNP-12ØMB
CDRH62BNP-15ØMB
CDRH62BNP-18ØMB
CDRH62BNP-22ØMB
CDRH62BNP-27ØMB
CDRH62BNP-33ØMB
CDRH62BNP-39ØMB
CDRH62BNP-47ØMB
CDRH62BNP-56ØMB
CDRH62BNP-68ØMB
CDRH62BNP-82ØMB
CDRH62BNP-1Ø1MB
CDRH62BNP-121MB
CDRH62BNP-151MB
CDRH62BNP-181MB
CDRH62BNP-221MB
CDRH62BNP-271MB
CDRH62BNP-331MB
L
定格電流
(Ａ)
※3
1.94
1.63
1.40
1.30
1.22
1.15
1.10
1.00
0.90
0.80
0.74
0.66
0.59
0.54
0.50
0.46
0.42
0.38
0.34
0.31
0.28
0.26
0.23
0.22
0.19
スミダ
コード
4742-0332
4742-0333
4742-0335
4742-0336
4742-0337
4742-0338
4742-0339
4742-0340
4742-0341
4742-0342
4742-0343
4742-0344
4742-0346
4742-0347
4742-0348
4742-0349
4742-0350
4742-0351
4742-0352
4742-0353
4742-0354
4742-0355
4742-0357
4742-0358
4742-0359
2.9μH½8.0μH
at 7.96 MHz
10 μH½330μH
at
1 kHz
※2: ( )内は、標準値とする。
※3: 定格電流は直流重畳特性に於て、インダクタンスが公称値より-25%となる電流もしくは直流電流を
流した時のコイルの発熱が△t＝40℃となる電流値の少ない方の値。 (Ta=20℃を基準とする。)
3. 保存温度範囲 −40℃ ∼ ＋100℃
½用温度範囲 −40℃ ∼ ＋100℃（コイルの発熱を含む。）
※1: 測定周波数
ＳＰＥＣＩＦＩＣＡＴＩＯＮ
1．APPEARANCE

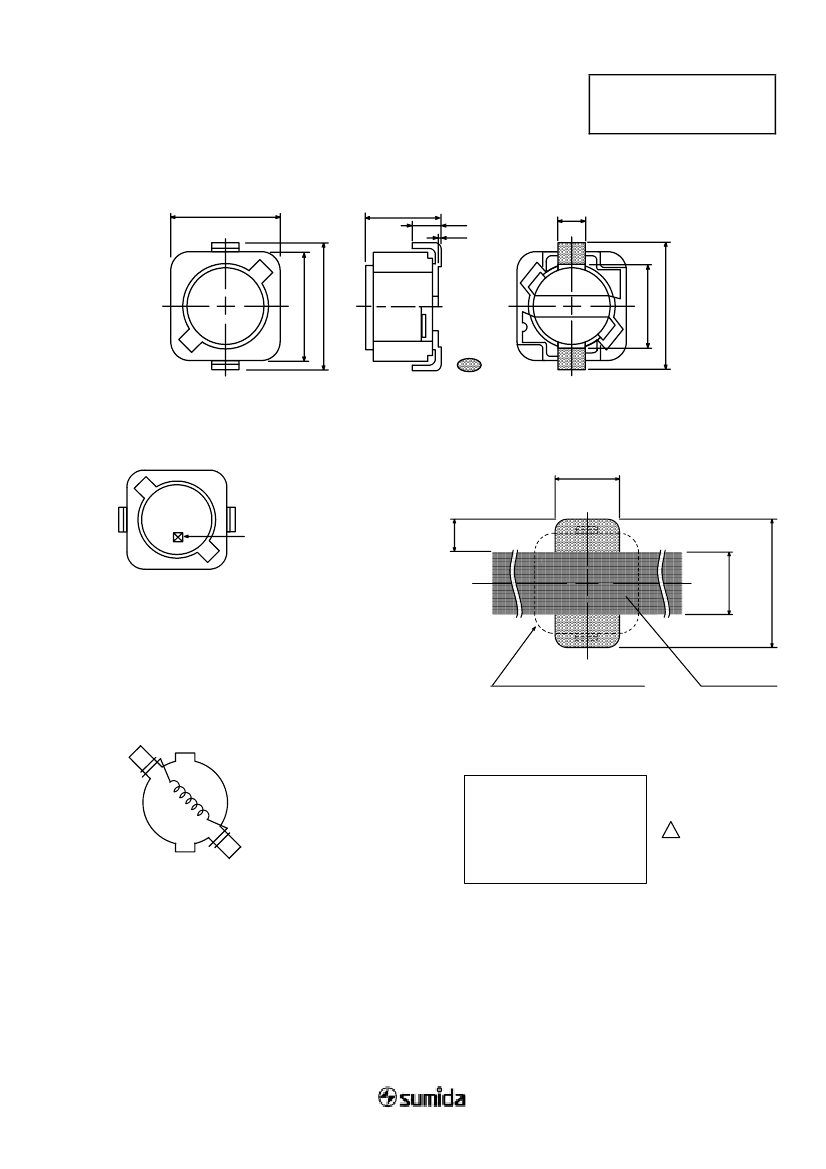

1-1．DIMENSIONS(½½)
6.2±0.3
MAX.3.0
0.6
0.1
ＴＹＰＥ
ＣＤＲＨ６２Ｂ
1.5±0.2
5.9±0.3
6.6±0.3
ELECTRODE TERMINAL
＊ DIMENSIONS WITHOUT TOLERANCE ARE APPROX.
1-2．STAMP (E.G.)
1-3. DIMENSION RECOMMENDED (mm)
1.9
2R9
DATE CODE
1.4
4.6
6.6±0.3
4.6
DIRECTLY STAMP
UNFIXED POSITION
2．COIL SPECIFICATION
2-1．CONNECTION (BOTTOM
VIEW)
DIMENSION OF CDRH62B
PART OF SILK SCREEN
PLEASE COAT WITH SILK SCREEN BETWEEN THE TWO TERMINALS.
RoHS
compliance
Cd:Max.0.01wt%
others:Max.0.1wt%
1
7.4
ＳＰＥＣＩＦＩＣＡＴＩＯＮ
2-2．ELECTRICAL CHARACTERISTICSⅠ(IN THE CASE OF REEL)
INDUCTANCE
NO.
PART NAME
STAMP
［WITHIN½
※1
01
CDRH62BNP-2R9NC
2R9
2.9μH ＋ 40%
－ 20%
02
CDRH62BNP-4RØNC
4R0
4.0μH ＋ 40%
－ 20%
5.5μH ＋ 40%
5R5
CDRH62BNP-5R5NC
03
－ 20%
6.3μH ＋ 40%
6R3
CDRH62BNP-6R3NC
04
－ 20%
7.1μH ＋ 40%
7R1
CDRH62BNP-7R1NC
05
－ 20%
8.0μH ＋ 40%
8R0
CDRH62BNP-8RØNC
06
－ 20%
07
CDRH62BNP-1ØØMC
100
10μH ± 20%
08
CDRH62BNP-12ØMC
120
12μH ± 20%
09
CDRH62BNP-15ØMC
150
15μH ± 20%
10
CDRH62BNP-18ØMC
180
18μH ± 20%
11
CDRH62BNP-22ØMC
220
22μH ± 20%
12
CDRH62BNP-27ØMC
270
27μH ± 20%
13
CDRH62BNP-33ØMC
330
33μH ± 20%
14
CDRH62BNP-39ØMC
390
39μH ± 20%
15
CDRH62BNP-47ØMC
470
47μH ± 20%
16
CDRH62BNP-56ØMC
560
56μH ± 20%
17
CDRH62BNP-68ØMC
680
68μH ± 20%
18
CDRH62BNP-82ØMC
820
82μH ± 20%
19
CDRH62BNP-1Ø1MC
101
100μH ± 20%
20
CDRH62BNP-121MC
121
120μH ± 20%
21
CDRH62BNP-151MC
151
150μH ± 20%
22
CDRH62BNP-181MC
181
180μH ± 20%
23
CDRH62BNP-221MC
221
220μH ± 20%
24
CDRH62BNP-271MC
271
270μH ± 20%
25
CDRH62BNP-331MC
331
330μH ± 20%
D.C.R.
(Ω)[MAX.]
(at 20℃) ※2
68m (50m)
80m (59m)
96m (71m)
0.10 (77m)
0.11 (81m)
0.12 (87m)
0.15
0.20
0.23
0.27
0.34
0.38
0.45
0.49
0.69
0.78
1.07
1.21
1.39
1.90
2.18
2.77
3.12
4.38
(0.11)
(0.15)
(0.17)
(0.20)
(0.25)
(0.29)
(0.33)
(0.37)
(0.51)
(0.58)
(0.83)
(0.93)
(1.07)
(1.46)
(1.68)
(2.13)
(2.40)
(3.37)
ＴＹＰＥ
ＣＤＲＨ６２Ｂ
RATED
CURRENT
(A) ※3
1.94
1.63
1.40
1.30
1.22
1.15
1.10
1.00
0.90
0.80
0.74
0.66
0.59
0.54
0.50
0.46
0.42
0.38
0.34
0.31
0.28
0.26
0.23
0.22
0.19
SUMIDA
CODE
4742-0305
4742-0306
4742-0307
4742-0308
4742-0309
4742-0310
4742-0311
4742-0313
4742-0314
4742-0315
4742-0316
4742-0317
4742-0318
4742-0319
4742-0320
4742-0321
4742-0322
4742-0324
4742-0325
4742-0326
4742-0327
4742-0328
4742-0329
4742-0330
4742-0331
4.94 (3.80)
