IP21 housing B84143Q*R229
for sine-wave filters B84143V*229/230
B84143Q*R229

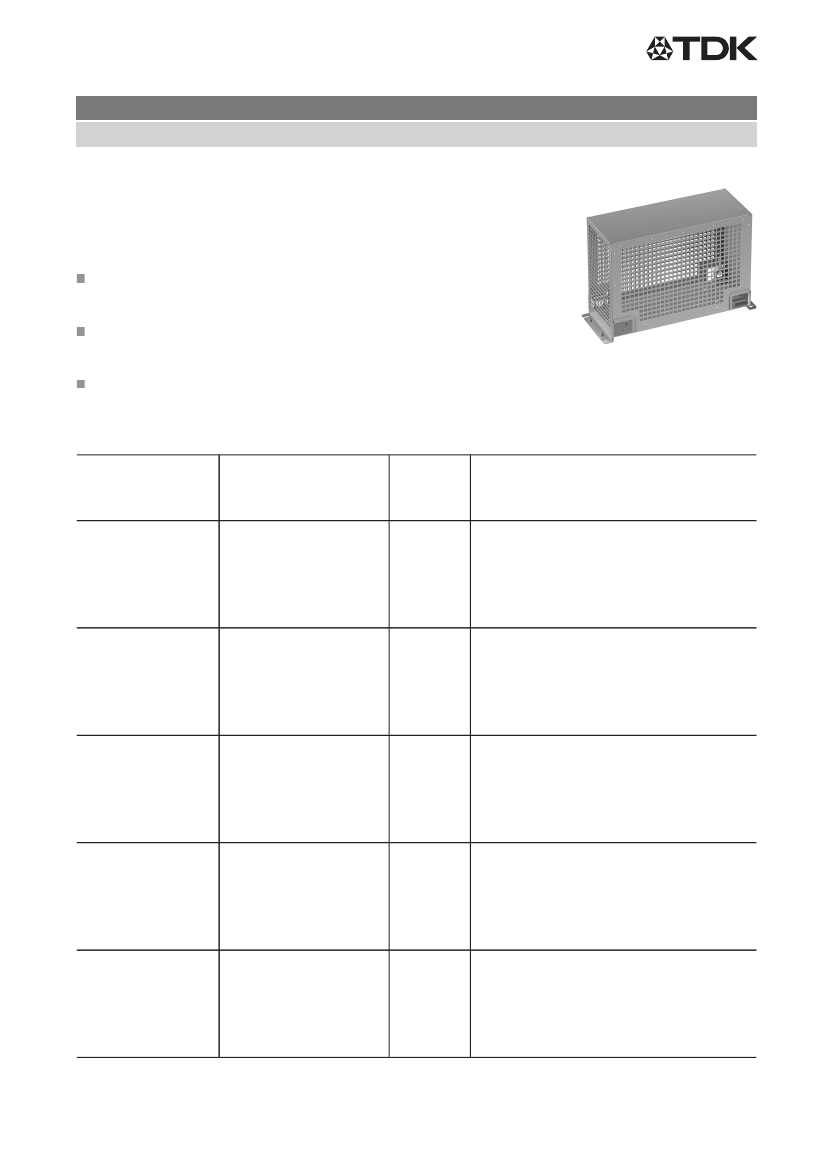

IP21 housing
for sine-wave filter series B84143V*229/230
Construction
Metal case
Features
Degree of protection: IP21
1)
Typical applications
Applications where a degree of protection of IP21
1)
is
needed
Characteristics and ordering codes
Ordering code
Useable for filter types Weight of Ordering package contains
housing
(kg)
3.2
1 housing (base plate and cover)
1 cable fastener for
∅
12 mm 16 mm
1 cable fastener for
∅
22 mm 28 mm
1 cable fastener for
∅
34 mm 40 mm
1 cable fastener for
∅
46 mm 52 mm
1 housing (base plate and cover)
1 cable fastener for
∅
12 mm 16 mm
1 cable fastener for
∅
22 mm 28 mm
1 cable fastener for
∅
34 mm 40 mm
1 cable fastener for
∅
46 mm 52 mm
1 housing (base plate and cover)
1 cable fastener for
∅
12 mm 16 mm
1 cable fastener for
∅
22 mm 28 mm
1 cable fastener for
∅
34 mm 40 mm
1 cable fastener for
∅
46 mm 52 mm
1 housing (base plate and cover)
1 cable fastener for
∅
12 mm 16 mm
1 cable fastener for
∅
22 mm 28 mm
1 cable fastener for
∅
34 mm 40 mm
1 cable fastener for
∅
46 mm 52 mm
1 housing (base plate and cover)
1 cable fastener for
∅
12 mm 16 mm
1 cable fastener for
∅
28 mm 34 mm
1 cable fastener for
∅
40 mm 46 mm
B84143Q0002R229 B84143V0004R229
B84143V0006R229
B84143Q0004R229 B84143V0011R229
3.5
B84143Q0006R229 B84143V0016R229
4.5
B84143Q0008R229 B84143V0025R229
B84143V0033R229
B84143V0010R230
B84143V0018R230
B84143V0026R230
B84143Q0010R229 B84143V0050R229
B84143V0066R229
B84143V0075R229
B84143V0040R230
B84143V0056R230
7
12
1) According to IEC 60529
Please read
Cautions and warnings
and
Important notes
at the end of this document.
Page 2 of 21
IP21 housing B84143Q*R229
for sine-wave filters B84143V*229/230
B84143Q*R229
Ordering code
Useable for filter types Weight of Ordering package contains
housing
(kg)
15
1 housing (base plate and cover)
1 cable fastener for
∅
16 mm 22 mm
1 cable fastener for
∅
28 mm 34 mm
1 cable fastener for
∅
40 mm 46 mm
1 cable fastener for
∅
52 mm 58 mm
1 housing (base plate and cover)
1 cable fastener for
∅
16 mm 22 mm
1 cable fastener for
∅
28 mm 34 mm
1 cable fastener for
∅
40 mm 46 mm
1 cable fastener for
∅
52 mm 58 mm
1 housing (base plate and cover)
1 cable fastener for
∅
52 mm 58 mm
1 cable fastener for
∅
64 mm 70 mm
1 housing (base plate and cover)
1 cable fastener for
∅
52 mm 58 mm
1 cable fastener for
∅
64 mm 70 mm
1 housing (base plate and cover)
1 cable fastener for
∅
16 mm 22 mm
1 cable fastener for
∅
28 mm 34 mm
1 cable fastener for
∅
40 mm 46 mm
1 cable fastener for
∅
52 mm 58 mm
B84143Q0012R229 B84143V0095R229
B84143V0092R230
B84143Q0014R229 B84143V0162S229
12
B84143Q0016R229 B84143V0230S229
22
B84143Q0018R229 B84143V0390S229
B84143V0207S230
B84143Q0020R229 B84143V0130S230
27
24
Please read
Cautions and warnings
and
Important notes
at the end of this document.
Page 3 of 21
IP21 housing B84143Q*R229
for sine-wave filters B84143V*229/230
B84143Q*R229
Dimensional drawings

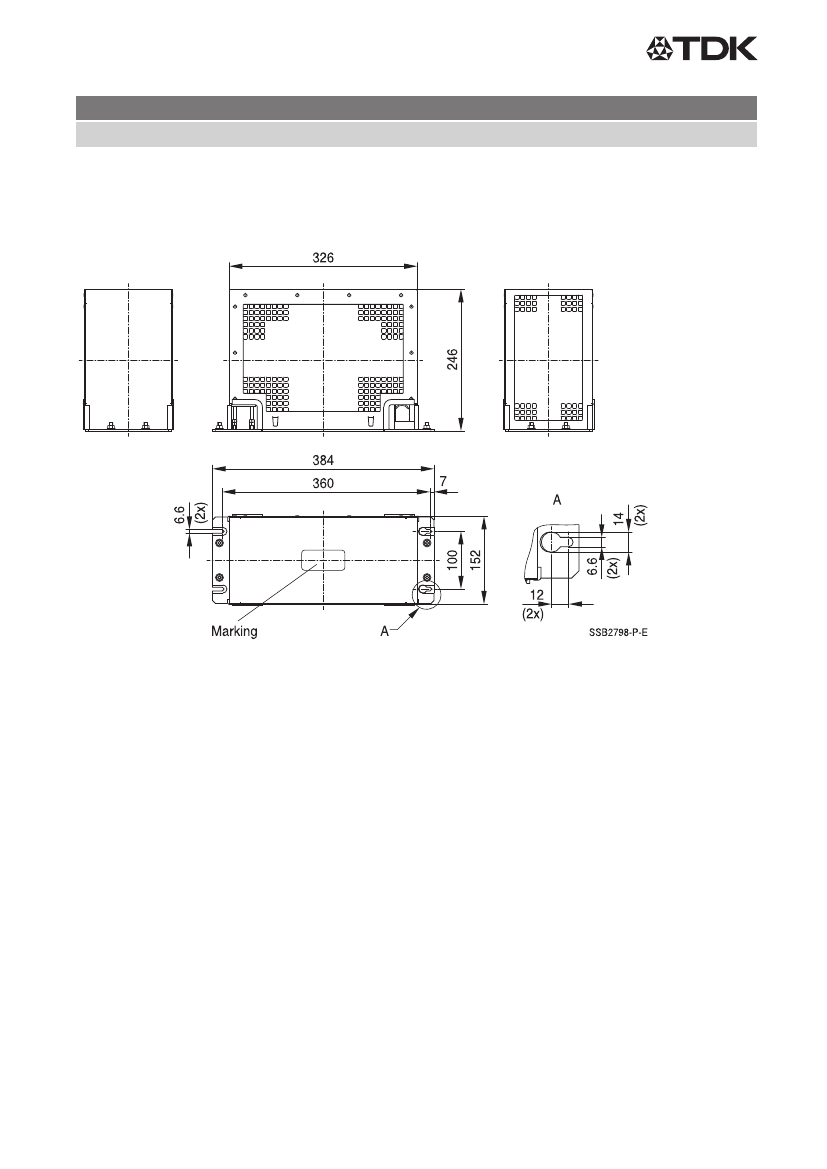

B84143Q0002R229
General tolerances according to ISO 2768 cL
Dimensions in mm
Please read
Cautions and warnings
and
Important notes
at the end of this document.
Page 4 of 21
IP21 housing B84143Q*R229
for sine-wave filters B84143V*229/230
B84143Q*R229

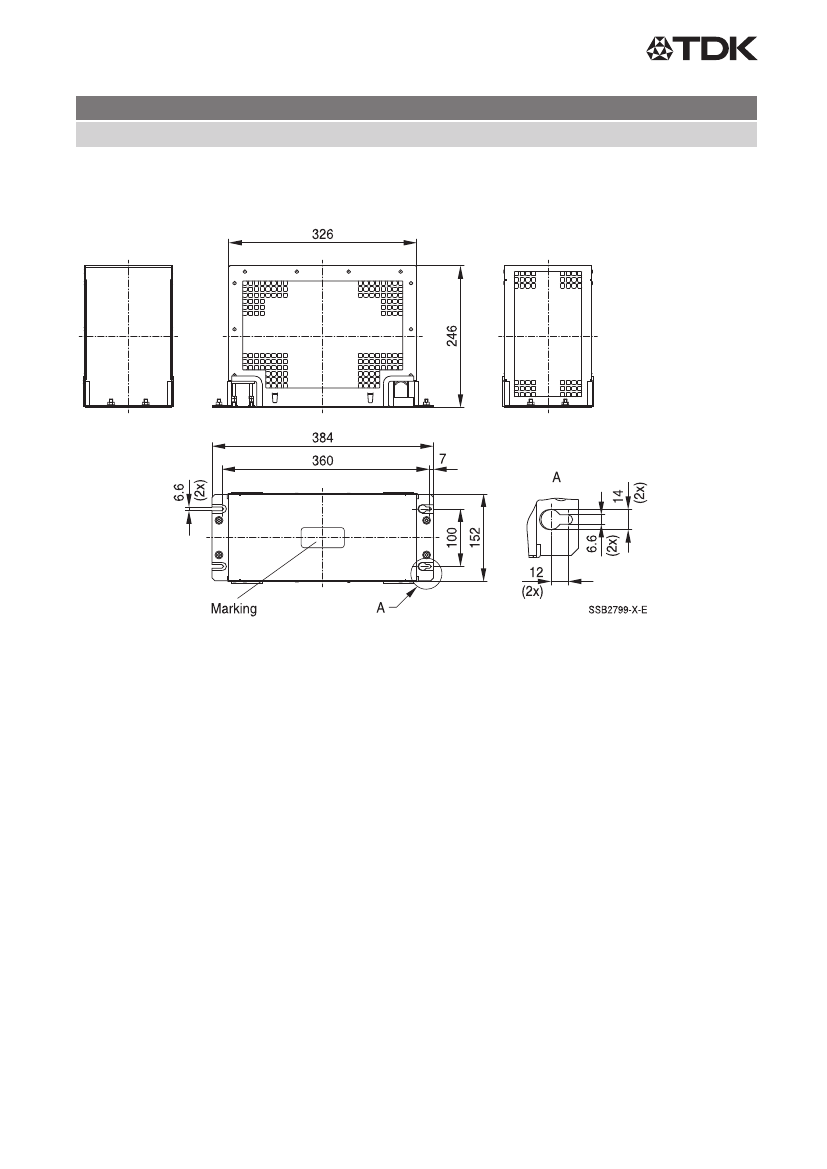

B84143Q0004R229
General tolerances according to ISO 2768 cL
Dimensions in mm
Please read
Cautions and warnings
and
Important notes
at the end of this document.
Page 5 of 21
