28K101-102N5-NM

Description
RF Connectors / Coaxial Connectors QMA NON MAGNETIC STRAIGHT JACK
CategoryThe connector    The connector
File Size317KB,2 Pages
ManufacturerRosenberger
Websitehttps://www.rosenberger.com/
Download Datasheet Parametric View All

28K101-102N5-NM Online Shopping

Suppliers Part Number Price MOQ In stock
28K101-102N5-NM - - View Buy Now

28K101-102N5-NM Overview

RF Connectors / Coaxial Connectors QMA NON MAGNETIC STRAIGHT JACK

28K101-102N5-NM Parametric

Parameter NameAttribute value
package instructionROHS COMPLIANT
Reach Compliance Codecompliant
Other featuresAPPLICABLE CABLE: RG 174, CAPTIVE CENTER CONTACT, INSERTION LOSS AND VSWR MAX AT: 6 GHZ
Body/casing typeJACK
Characteristic impedance50 Ω
Connector typeRF QMA CONNECTOR
Contact to complete cooperationGOLD
Contact completed and terminatedGOLD
Contact point genderFEMALE
Coupling typeSNAP
DIN complianceNO
Filter functionNO
IEC complianceNO
Insertion loss0.12 dB
insulator materialPOLYTETRAFLUORO ETHYLENE
JESD-609 codee4
MIL complianceNO
Manufacturer's serial number28K101-102N5-NM
Installation methodSTRAIGHT
Installation typeCABLE
Maximum operating frequency18 GHz
OptionsGENERAL PURPOSE
Panel mountingNO
Termination typeCRIMP
voltage standing wave ratio1.08
Base Number Matches1

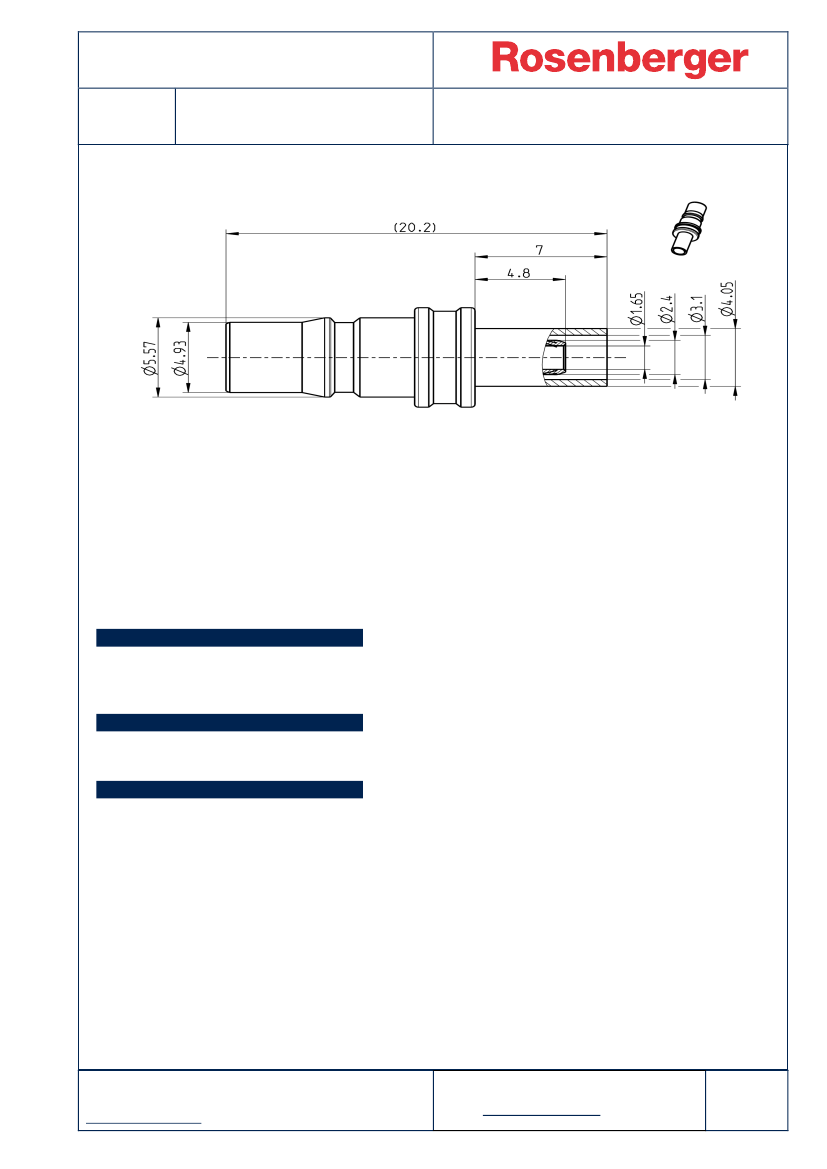

Technical Data Sheet
QMA
STRAIGHT JACK
28K101-102N5-NM
Dieses Dokument ist urheberrechtlich geschützt ● This document is protected by copyright ● Rosenberger Hochfrequenztechnik GmbH & Co. KG
All dimensions are in mm; tolerances according to ISO 2768 m-H
Interface
According to
Rosenberger 28K000-000, series QMA
Rosenberger is an authorised QLF manufacturer
Documents
Assembly instruction
28E
Material and plating
Non-magnetic version
Connector parts
Center contact
Outer contact
Dielectric
Crimping ferrule
Material
CuBe
Spring bronze
PTFE
Spring bronze
Plating
AuroDur®, gold plated
White bronze(e.g. Optalloy®)
Flash white bronze over silver(e.g. Optargen®)
RF_35/09.14/6.2
Rosenberger Hochfrequenztechnik GmbH & Co. KG
P.O.Box 1260
D-84526 Tittmoning
Germany
www.rosenberger.de
Tel. : +49 8684 18-0
Email : info@rosenberger.de
Page
1/2
