SLPPB50BSO1EH

Description
Heavy Duty Power Connectors 8.0mm RAPlugEMI&HVIL Orange 270Keyway
CategoryThe connector
File Size267KB,1 Pages
ManufacturerAmphenol
Websitehttp://www.amphenol.com/
Environmental Compliance
Download Datasheet Parametric View All

SLPPB50BSO1EH Online Shopping

Suppliers Part Number Price MOQ In stock
SLPPB50BSO1EH - - View Buy Now

SLPPB50BSO1EH Overview

Heavy Duty Power Connectors 8.0mm RAPlugEMI&HVIL Orange 270Keyway

SLPPB50BSO1EH Parametric

Parameter NameAttribute value
Product AttributeAttribute Value
ManufacturerAmphenol
Product CategoryHeavy Duty Power Connectors
RoHSDetails
ProductConnectors
Current Rating200 A
Number of Positions1 Position
Termination StyleCable
Voltage Rating1 kV
Housing MaterialThermoplastic (TP)
Contact MaterialCopper Alloy
IP RatingIP67
Mounting AngleRight Angle
Number of Rows-
Flammability RatingUL 94 V-0
Mounting StyleCable
Pitch-
Row Spacing-
Contact GenderPin (Male)
Housing GenderMale
Maximum Operating Temperature+ 125 C
Minimum Operating Temperature- 40 C
Factory Pack Quantity1
DIM. RANGE
TOLERANCE
0.5  ̄ 3
GENERAL TOLERANCE
> 3  ̄ 6 > 6  ̄ 30 > 30  ̄ 120 > 120  ̄ 400
REVISIONS

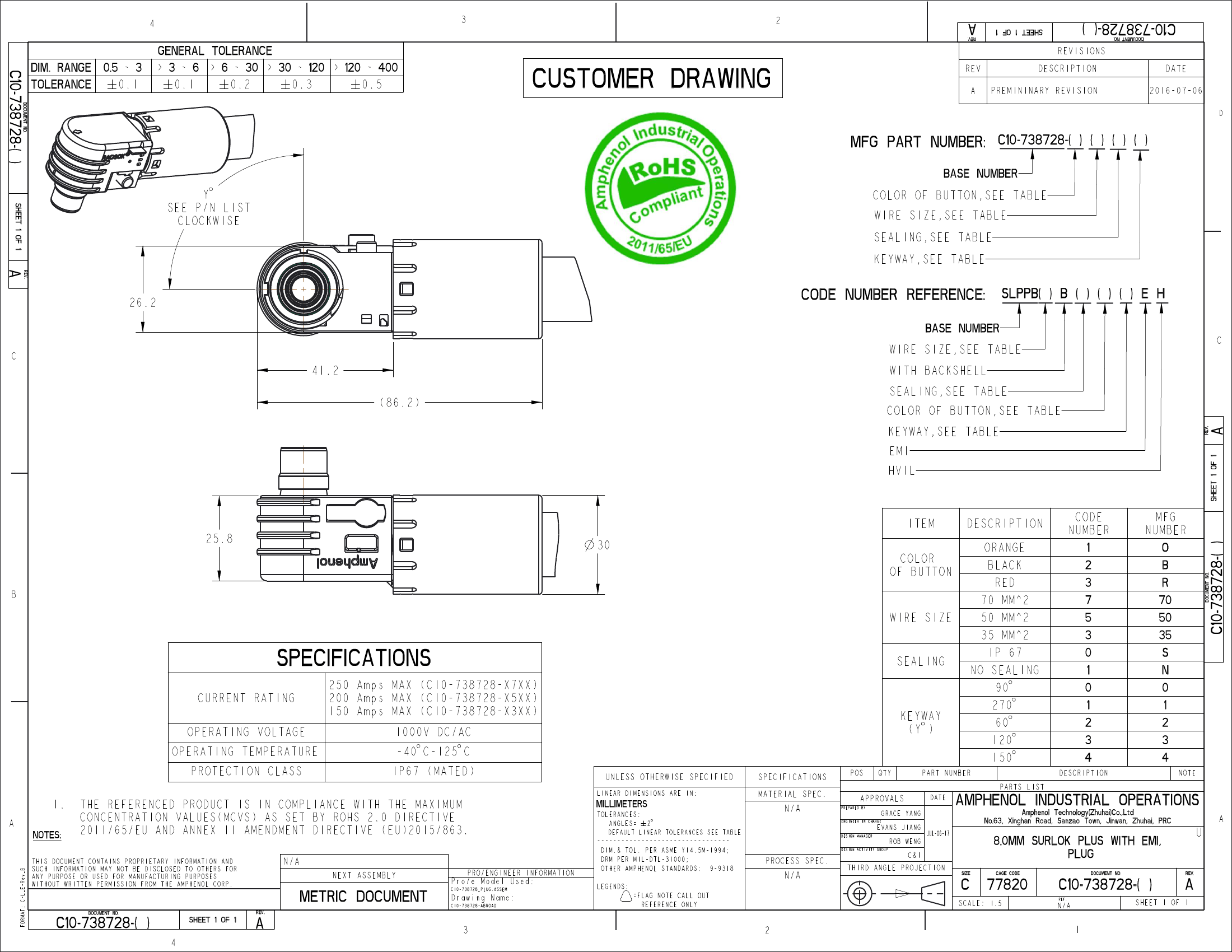

CUSTOMER DRAWING
REV
DESCRIPTION
PREMININARY REVISION
MFG PART NUMBER:
C10-738728-( ) ( ) ( ) ( )
BASE NUMBER
Y ¥
SEE P/N LIST
CLOCKWISE
COLOR OF BUTTON,SEE TABLE
WIRE SIZE,SEE TABLE
SEALING,SEE TABLE
KEYWAY,SEE TABLE
26.2
CODE NUMBER REFERENCE:
BASE NUMBER
SLPPB( ) B ( ) ( ) ( ) E H
WIRE SIZE,SEE TABLE
41.2
( 86.2 )
WITH BACKSHELL
SEALING,SEE TABLE
COLOR OF BUTTON,SEE TABLE
KEYWAY,SEE TABLE
EMI
HVIL
REV.
ITEM
25.8
30
COLOR
OF BUTTON
DESCRIPTION
ORANGE
BLACK
RED
70 MM^2
50 MM^2
35 MM^2
IP 67
NO SEALING
90
PARTS LIST
DESCRIPTION
70
50
35
NOTE
WIRE SIZE
SPECIFICATIONS
CURRENT RATING
OPERATING VOLTAGE
OPERATING TEMPERATURE
PROTECTION CLASS
1.  THE REFERENCED PRODUCT IS IN COMPLIANCE WITH THE MAXIMUM
    CONCENTRATION VALUES(MCVS) AS SET BY ROHS 2.0 DIRECTIVE
    2011/65/EU AND ANNEX II AMENDMENT DIRECTIVE (EU)2015/863.
NOTES:

THIS DOCUMENT CONTAINS PROPRIETARY INFORMATION AND
SUCH INFORMATION MAY NOT BE DISCLOSED TO OTHERS FOR
ANY PURPOSE OR USED FOR MANUFACTURING PURPOSES
WITHOUT WRITTEN PERMISSION FROM THE AMPHENOL CORP.
SEALING
250 A½½½ MAX (C10-738728-X7XX)
200 A½½½ MAX (C10-738728-X5XX)
150 A½½½ MAX (C10-738728-X3XX)
1000V DC/AC
-40
C-125
UNLESS OTHERWISE SPECIFIED
LINEAR DIMENSIONS ARE IN:
KEYWAY
(Y ¥ )
270
60
120
150
IP67 (MATED)
SPECIFICATIONS
MATERIAL SPEC.
POS
QTY
PART NUMBER
DATE
MILLIMETERS
TOLERANCES:
   ANGLES=
   DEFAULT LINEAR TOLERANCES SEE TABLE
APPROVALS
PREPARED BY
N/A
AMPHENOL INDUSTRIAL OPERATIONS
A½½½½½½½ T½½½½½½½½½(Z½½½½½)C½.,L½½
N½.63, X½½½½½½ R½½½, S½½½½½ T½½½, J½½½½½, Z½½½½½, PRC
GRACE YANG
EVANS JIANG
JUL-06-17
ENGINEER IN CHARGE
N/A
NEXT ASSEMBLY
P½½/½ M½½½½ U½½½:
C10-738728_PLUG
. ASSEM
PRO/ENGINEER INFORMATION
FORMAT: C-L_E-R½½_B
METRIC DOCUMENT
C10-738728-( )
DOCUMENT NO.
REV.
D½½½½½½ N½½½:
C10-738728-ABROAD
---------------------------------
 DIM. & TOL. PER ASME Y14.5M-1994;
 DRM PER MIL-DTL-31000;
 OTHER AMPHENOL STANDARDS:  9-9318

LEGENDS:
         =FLAG NOTE CALL OUT
           REFERENCE ONLY
DESIGN MANAGER
ROB WENG
DESIGN ACTIVITY GROUP
  PROCESS SPEC.
C &1
SIZE
8.0MM SURLOK PLUS WITH EMI,
 PLUG
CAGE CODE
DOCUMENT NO.
REV.
N/A

THIRD ANGLE PROJECTION
77820
C10-738728-( )
REF.
SCALE:
1.5
N/A
SHEET  1  OF  1
SHEET  1 OF 1
C10-738728-( )
CODE
NUMBER
MFG
NUMBER
DOCUMENT NO.
SHEET  1 OF 1
C10-738728-( )
DOCUMENT NO.
SHEET  1 OF 1
REV.
DATE
2016-07-06
C10-738728-( )
SHEET  1 OF 1
DOCUMENT NO.
REV.
