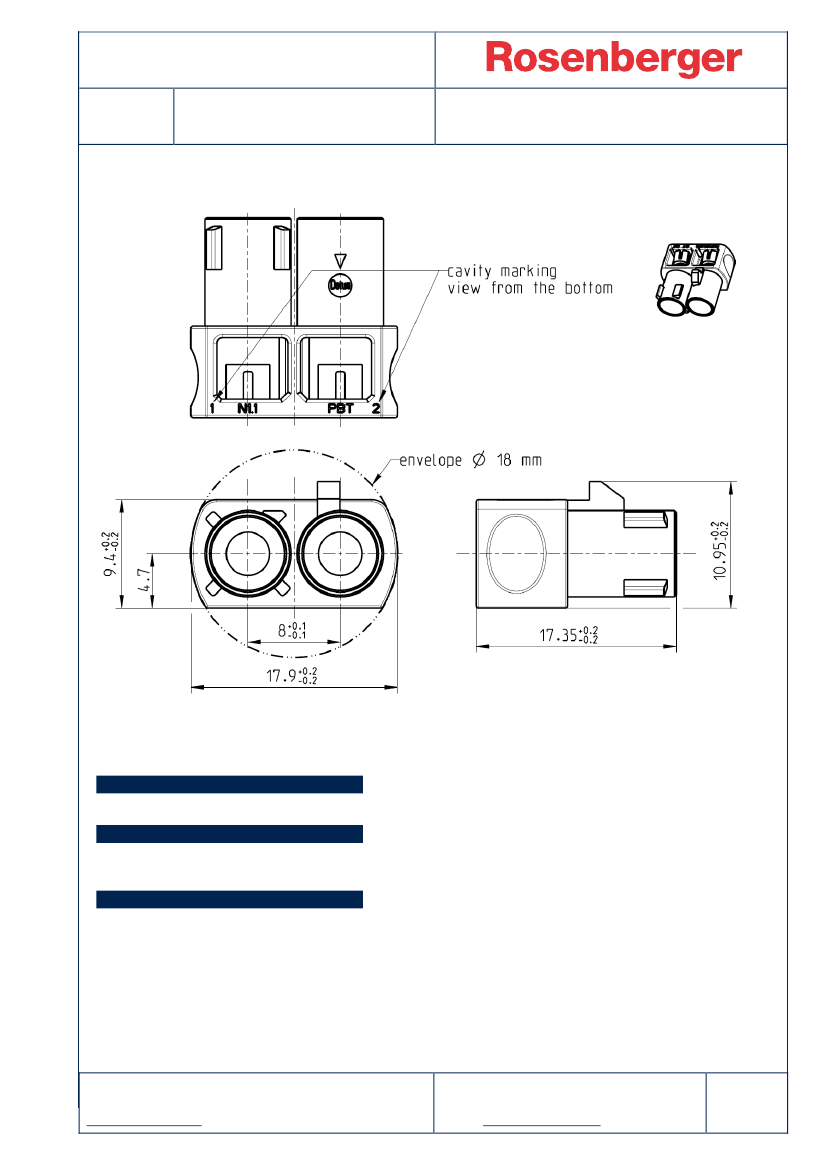

Technical Data Sheet
FAKRA - HF
PLASTIC HOUSING
DOUBLE 8MM
59Z065-000-Y
Dieses Dokument ist urheberrechtlich geschützt
●
This document is protected by copyright
●
Rosenberger Hochfrequenztechnik GmbH & Co. KG
All dimensions are in mm; tolerances according to ISO 2768 m-H
Y = Part number has to be accomplished by codification
Interface
According to
DIN 72594-1, USCAR 17
Material
PBT GF23
25
110 N
110 N
40 N
Material and plating
Connector parts
Housing
Mechanical data
Mating cycles
Retention force latch
Retention force primary lock
Coding efficiency
RF_35/05.10/6.0
Rosenberger Hochfrequenztechnik GmbH & Co. KG
P.O.Box 1260
D-84526 Tittmoning
Germany
www.rosenberger.de
Tel. : +49 8684 18-0
Fax : +49 8684 18-499
Email : info@rosenberger.de
Page
1/3
Technical Data Sheet
FAKRA - HF
PLASTIC HOUSING
DOUBLE 8MM
59Z065-000-Y
Environmental data
Temperature range
Thermal shock
Temperature and humidity
Vibration and mechanical shock
Dry heat
RoHS
-40° C to +105° C
DIN 72594-2 clause 8.2
DIN 72594-2 clause 8.3
DIN 72594-2 clause 8.1
DIN 72594-2 clause 8.4
compliant
59S10E-1xx *; 59S10L-1xx *; 59S10O-1xx *; 59S16A-1xx *
Dieses Dokument ist urheberrechtlich geschützt
●
This document is protected by copyright
●
Rosenberger Hochfrequenztechnik GmbH & Co. KG
Application
Applicable e.g. for following connectors:
* -xx for all available cable variations
Packing
Standard
Weight
1500 pcs in reusable container
500 pcs in box
1.12 g/pce
d

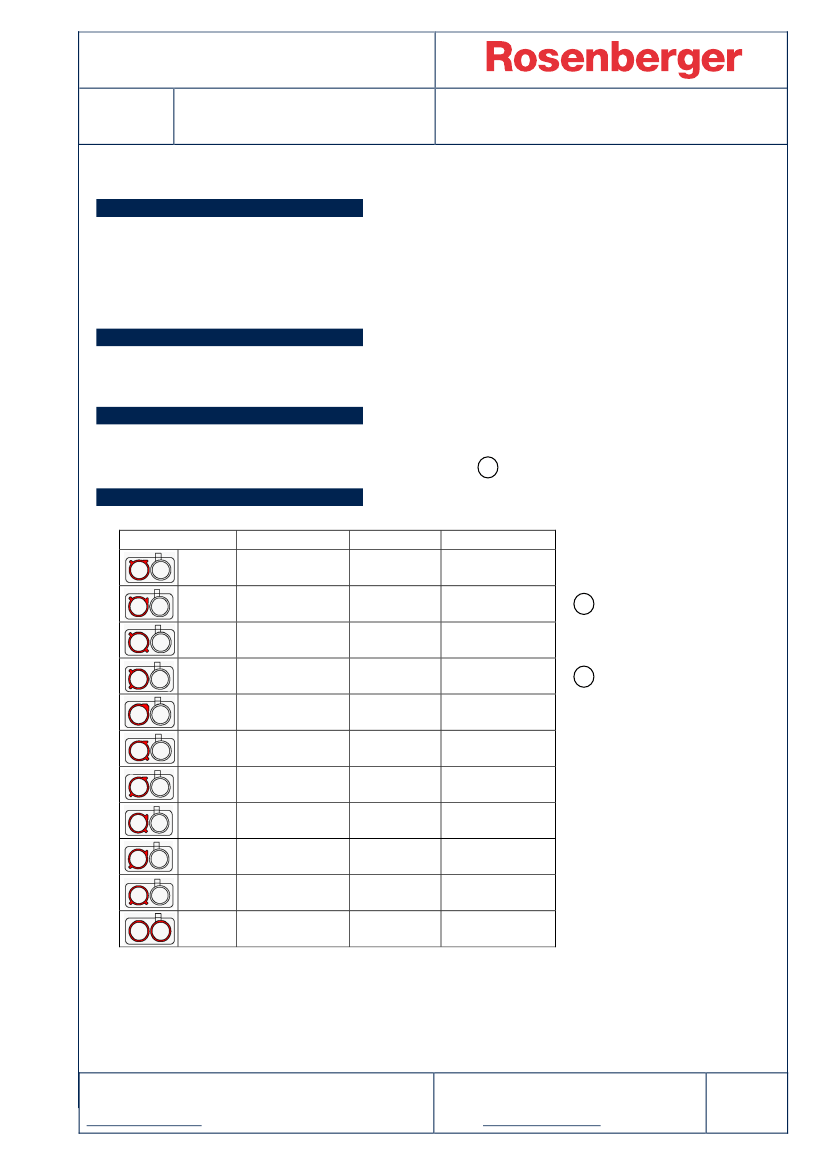

Coding
Part Number has to be accomplished by codification
Coding
A
B
C
D
E
F
G
H
I
K
Z
Color
black
white
blue
bordeauxviolet
green
brown
grey
violet
beige
curry
waterblue
RAL
sim. 9005
sim. 9001
sim. 5005
sim. 4004
sim. 6002
sim. 8011
sim. 7031
sim. 4003
sim. 1001
sim. 1027
sim. 5021
Part-Number
59Z065-000_A
59Z065-000_B
59Z065-000_C
59Z065-000_D
59Z065-000_E
59Z065-000_F
59Z065-000_G
59Z065-000_H
59Z065-000_I
59Z065-000_K
59Z065-000_Z
e
e
RF_35/05.10/6.0
Rosenberger Hochfrequenztechnik GmbH & Co. KG
P.O.Box 1260
D-84526 Tittmoning
Germany
www.rosenberger.de
Tel. : +49 8684 18-0
Fax : +49 8684 18-499
Email : info@rosenberger.de
Page
2/3
Technical Data Sheet
FAKRA - HF
PLASTIC HOUSING
DOUBLE 8MM
59Z065-000-Y
Change History
Dieses Dokument ist urheberrechtlich geschützt
●
This document is protected by copyright
●
Rosenberger Hochfrequenztechnik GmbH & Co. KG
Rev.
d00
e00
Date
27.03.14
24.07.14
Change
Weight changed from 0.84g/pce to 1,12g/pce
Change coding symbols of B and D
While the information has been carefully compiled to the best of our knowledge, nothing is intended as representation or warranty on
our part and no statement herein shall be construed as recommendation to infringe existing patents. In the effort to improve our
products, we reserve the right to make changes judged to be necessary.
Draft
RF_35/05.10/6.0
Martin Zebhauser
Date
04.11.05
Approved
R.Bippus
Date
24.07.14
Rev.
e00
Engineering change number
14-1047
Name
T.Stockhammer
Date
24.07.14
Rosenberger Hochfrequenztechnik GmbH & Co. KG
P.O.Box 1260
D-84526 Tittmoning
Germany
www.rosenberger.de
Tel. : +49 8684 18-0
Fax : +49 8684 18-499
Email : info@rosenberger.de
Page
3/3
