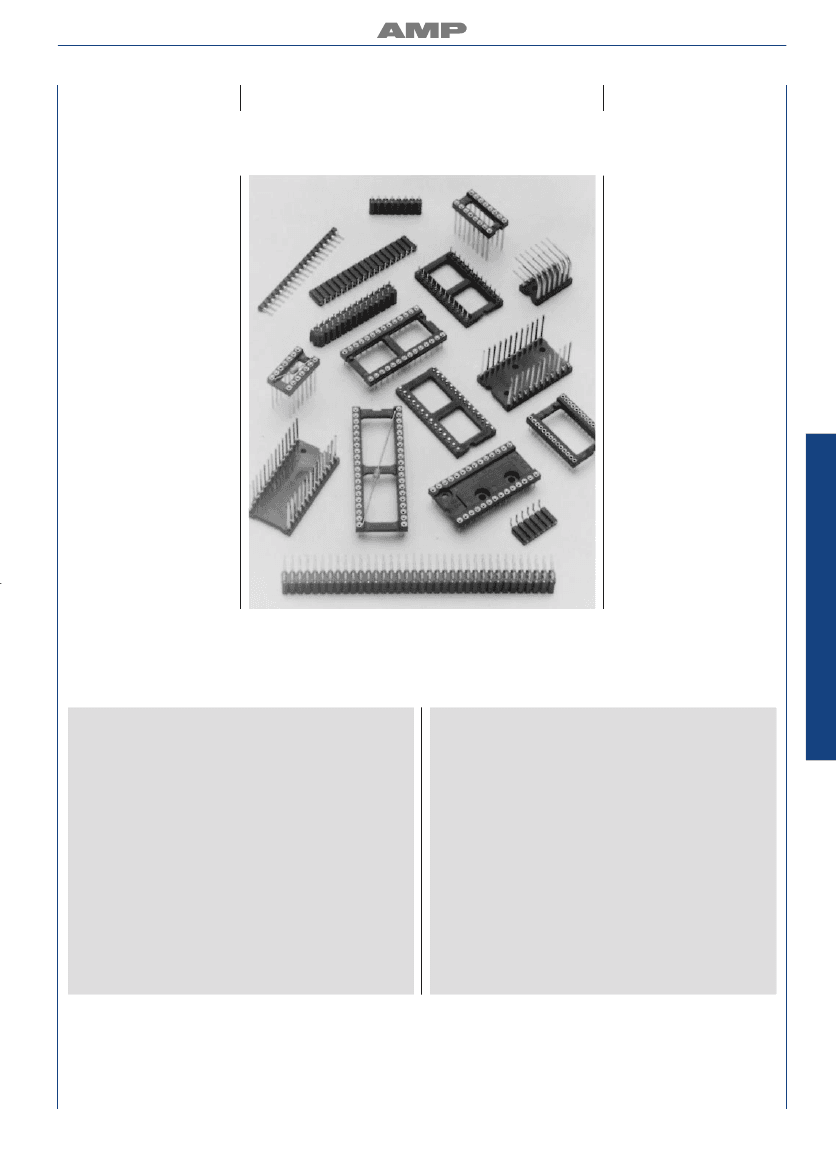

AMP DIP-Sockel
AMP DIP Sockets
DIP- und SIP-Stecksockel
mit gedrehten Kontakten
Screw-Machined
DIP and SIP Sockets
Als Antwort auf entsprechende
Anforderungen des Marktes bietet
AMP nun auch DIP- und SIP-
Stecksockel mit gedrehten Kon-
takten an.
Die DIP-Stecksockel mit gedreh-
ten Kontakten gibt es sowohl mit
offenem als auch mit geschlosse-
nem Gehäuse. Diese Gehäuse be-
stehen aus glasfaser-verstärktem
Polyester der Entflammbarkeits-
Einstufung UL 94 V-0 (selbstver-
löschend). Die Innenkontakte be-
sitzen 4 Kontaktfinger und erlau-
ben niedrige Steckkräfte. Sie sind
aus Beryllium-Kupfer hergestellt
und mit verschiedenen Vergoldun-
gen auf Anfrage lieferbar.
Entsprechende Stecksockel mit
Kontakten für besonders niedrige
Steckkräfte sind auf Anfrage lie-
ferbar.
Die äußere Hülse ist aus Messing
präzisionsgedreht und auf der Un-
terseite als Lötstift ausgebildet. Es
können auch Ausführungen mit
Wickelpfosten geliefert werden.
Ebenso sind auf Anfrage bei den
Hülsen als Oberfläche statt Zinn/
Blei auch Reinzinn oder Vergol-
dung möglich.
To facilitate the increased market
demand, AMP can now offer a
range of low profile DIP and SIP
sockets with precision swiss screw-
machined contacts.
The DIP sockets include both open
and closed frame housings to in-
crease the versatility of the range,
and are moulded in glass-filled
polyester, self-extinguishing rated
UL 94 V-0. The inner contacts are
4 finger, low insertion force, manu-
factured from heat, treated beryl-
lium copper QQ-C-533, and gold
plated over nickel and copper to
optional thickness.
Inner contacts with extra low inser-
tion force are an available option
for the DIP sockets.
The outer sleeve is precision screw-
machined brass, including solder
tail and wire wrap options and
can be plated in gold or tin, and
tin-lead.
Technische Merkmale
Material und Oberfläche
Gehäuse:
Außenhülse bzw. Lötstift:
Polyester, GV, selbstverlöschend,
nach UL 94 V-0
CuZn, präzisionsgedreht,
5,0 µm verzinnt (Sn/Pb) über
2,0 µm Ni und 0,25 µm Cu
Auf Anfrage auch vergoldet
oder mit Reinzinn
Innen-Kontakte
(Standard 4 Finger Kontakt):
BeCu, gestanzt und geformt,
vergoldet über Ni und Cu
Technical Features
Material and Finish
Housing:
Outer Sleeve (Shell) or (Pin):
Glass-filled thermoplastic polyester,
UL 94 V-0 rated, self-extinguishing
Precision screw-machined brass,
5.0 µm tin or 5.0 µm tin-lead over
2.0 µm nickel and 0.25 µm copper
Optional gold plated or pure tin
on request
Inner Contact Clip
(Standard 4 Finger Contact):
Precision stamped and formed
berylllium copper and plated
gold over nickel and copper
Elektrische Werte
Nennstrom:
Nennspannung:
1A
150 V
Electrical Tests
Rated Current:
Rated Voltage:
1A
150 V
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten AMP Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
All specifications subject to change. Consult AMP for latest design specifications.
24-3
Capital Goods
AMP DIP-Sockel
AMP DIP Sockets
DIP- und SIP-Stecksockel
mit gedrehten Kontakten
(Fortsetzung)
Screw-Machined
DIP and SIP Sockets
(continued)
Mechanische Werte
Durchmesser für
Anschlußbeinchen:
bis 0,56 mm
Steckkraft bei
Stiftdurchmesser 0,43 mm:
max. 2,5 N
Ziehkraft bei
Stiftdurchmesser 0,43 mm:
min. 0,8 N
Steckhäufigkeit:
mind. 100 Zyklen
Umgebungsbedingungen
Betriebstemperatur:
–55 °C bis +150 °C
Eindringen von Flußmittel:
ohne
Produkt-Spezifikation:
108-3150
Mechanical Specifications
Insertion Diameter:
0.56 mm max.
Insertion/Extraction Cycle:
>100 times
Insertion Force measured with
a Pin Diameter 0.43 mm:
max. 2.5 N
Extraction Force measured with
a Pin Diameter 0.43 mm:
min. 0.8 N
Environmental Specifications
Operating Temperature Range:
–55 °C to +150 °C
Flux Intrusion:
None
Product Specification:
108-3150
2,8
35,5
Ø 0,5 typ.
Capital Goods
15,24
17,7
10,5
2,84
4,46
2,54
Oberflächen und Bestell-Nummern
DIP- und SIP-Stecksockel mit gedrehten Kontakten gibt es mit Lötstiften
und Wickelstiften. Innenkontakt und Außenhülse können mit diversen
Oberflächen geliefert werden. Die Strichzahl gibt Art und Dicke der Ver-
goldung des Innenkontaktes an.
Weitere Oberflächen sind auf Anfrage lieferbar.
-3
= 0,75 µm Au, 18 Karat
Platings and Part Numbers
DIP and SIP sockest are available with solder pins or wire wrap pins,
each with a range of platings both on the contact and on the outer
sleeve. The suffix number defines the plating quality and thickness on
the contact cup.
Other finishes on request.
-3
= 18 carat gold, 0.75 µm thick
Polzahl
No. of Positions
8
16
20
24
28
32
40
Abmessungen/Dimensions
(mm)
A
10,16
20,32
25,40
30,48
35,56
40,64
50,80
B
7,62
7,62
7,62
7,62
15,24
15,24
15,24
Bestell-Nummer/Part
Number
mit offenem Gehäuse
Open Frame
345717-3
345719-3
345721-3
345723-3
345728-3
345729-3
345730-3
Packungseinheit
Packaging Unit
51
25
20
17
14
12
10
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten AMP Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
All specifications subject to change. Consult AMP for latest design specifications.
24-4
