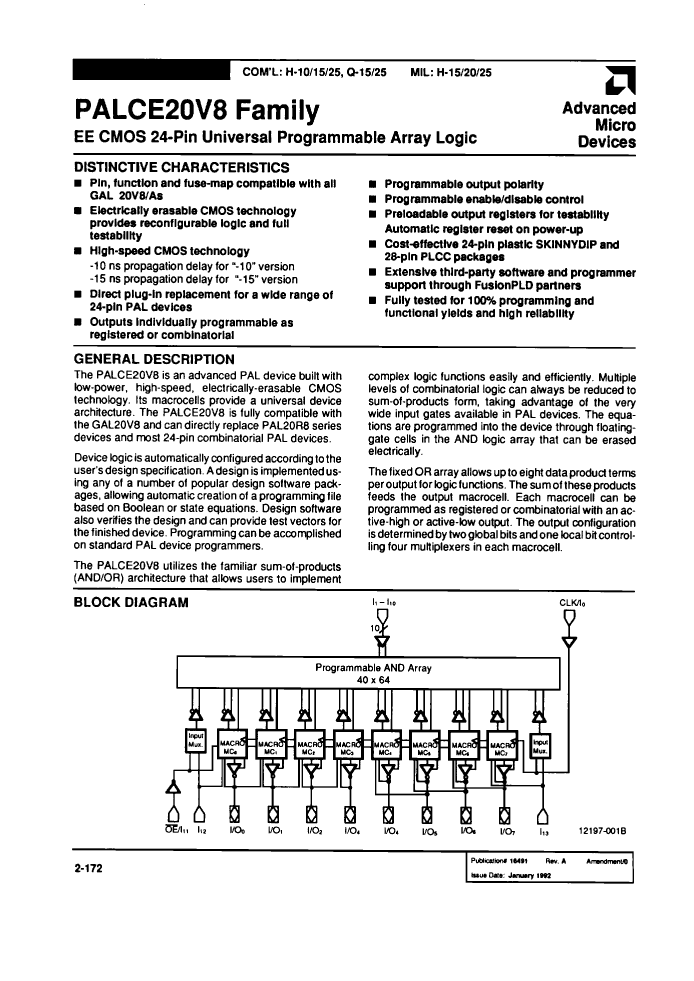

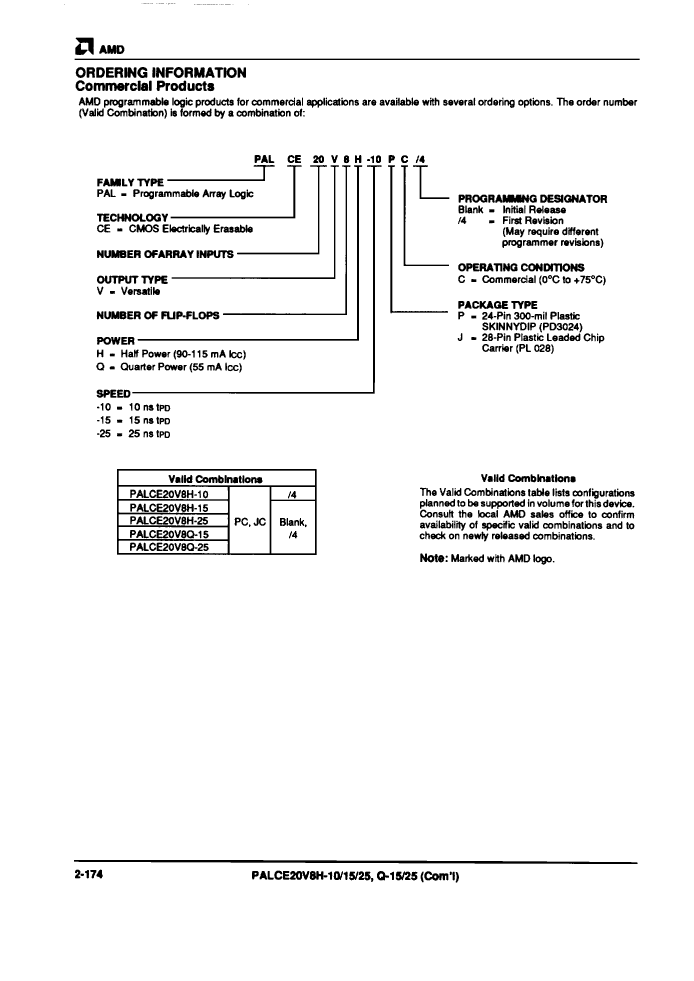

EE PLD, 25ns, CMOS, CDIP24, 0.250 X 1.250 INCH, SKINNY, CERAMIC, DIP-24

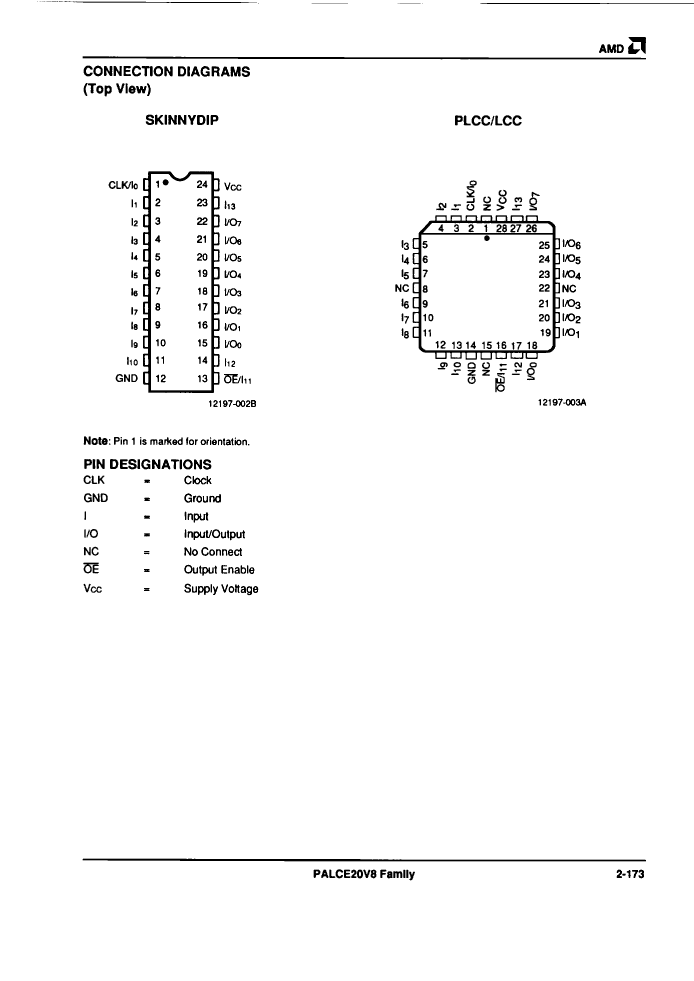

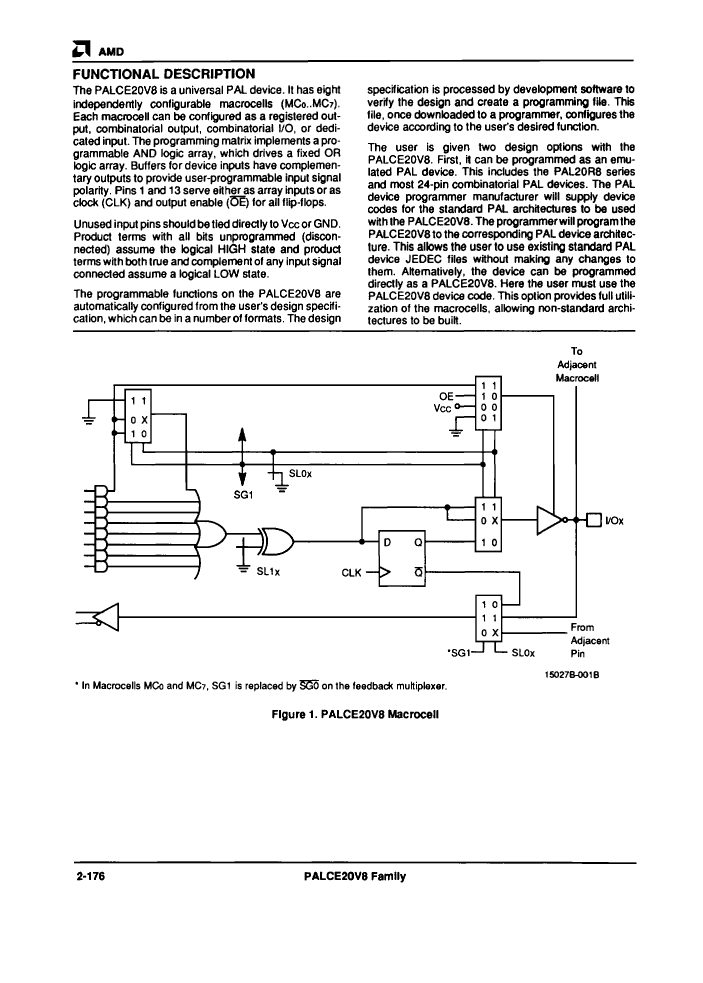

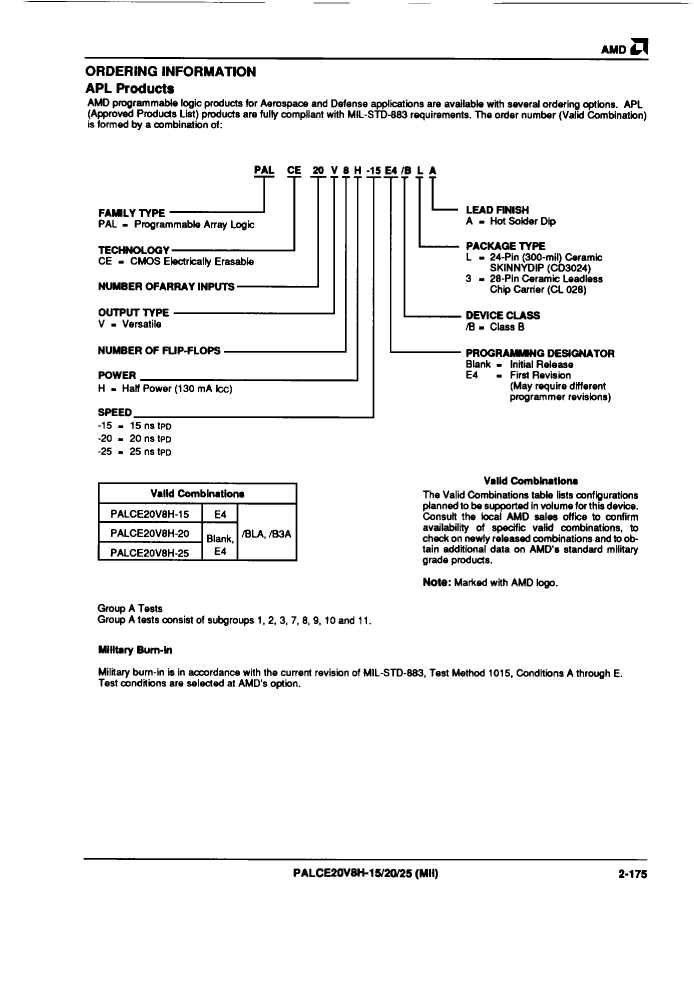

| Parameter Name | Attribute value |
| Maker | AMD |
| Parts packaging code | DIP |
| package instruction | DIP, |
| Contacts | 24 |
| Reach Compliance Code | unknown |
| ECCN code | 3A001.A.2.C |
| Other features | PROGRAMMABLE OUTPUT POLARITY; 8 MACROCELLS; REGISTER PRELOAD; POWER-UP RESET |
| maximum clock frequency | 25 MHz |
| JESD-30 code | R-GDIP-T24 |
| JESD-609 code | e0 |
| length | 31.9405 mm |
| Dedicated input times | 12 |
| Number of I/O lines | 8 |
| Number of terminals | 24 |
| Maximum operating temperature | 125 °C |
| Minimum operating temperature | -55 °C |
| organize | 12 DEDICATED INPUTS, 8 I/O |
| Output function | MACROCELL |
| Package body material | CERAMIC, GLASS-SEALED |
| encapsulated code | DIP |
| Package shape | RECTANGULAR |
| Package form | IN-LINE |
| Programmable logic type | EE PLD |
| propagation delay | 25 ns |
| Certification status | Not Qualified |
| Maximum seat height | 5.08 mm |
| Maximum supply voltage | 5.5 V |
| Minimum supply voltage | 4.5 V |
| Nominal supply voltage | 5 V |
| surface mount | NO |
| technology | CMOS |
| Temperature level | MILITARY |
| Terminal surface | TIN LEAD |
| Terminal form | THROUGH-HOLE |
| Terminal pitch | 2.54 mm |
| Terminal location | DUAL |
| width | 7.62 mm |
| Base Number Matches | 1 |
| 5962-8984001LA | 5962-8984002LA | 5962-8984003LA | 5962-89840033A | 5962-89840023A | 5962-89840013A | |
|---|---|---|---|---|---|---|
| Description | EE PLD, 25ns, CMOS, CDIP24, 0.250 X 1.250 INCH, SKINNY, CERAMIC, DIP-24 | EE PLD, 20ns, CMOS, CDIP24, 0.250 X 1.250 INCH, SKINNY, CERAMIC, DIP-24 | EE PLD, 15ns, CMOS, CDIP24, 0.250 X 1.250 INCH, SKINNY, CERAMIC, DIP-24 | EE PLD, 15ns, CMOS, CQCC28, 0.450 X 0.450 INCH, CERAMIC, LCC-28 | EE PLD, 20ns, CMOS, CQCC28, 0.450 X 0.450 INCH, CERAMIC, LCC-28 | EE PLD, 25ns, CMOS, CQCC28, 0.450 X 0.450 INCH, CERAMIC, LCC-28 |
| Parts packaging code | DIP | DIP | DIP | QLCC | QLCC | QLCC |
| package instruction | DIP, | DIP, | DIP, | QCCN, | QCCN, | QCCN, |
| Contacts | 24 | 24 | 24 | 28 | 28 | 28 |
| Reach Compliance Code | unknown | unknown | unknown | unknown | unknown | unknown |
| ECCN code | 3A001.A.2.C | 3A001.A.2.C | 3A001.A.2.C | 3A001.A.2.C | 3A001.A.2.C | 3A001.A.2.C |
| Other features | PROGRAMMABLE OUTPUT POLARITY; 8 MACROCELLS; REGISTER PRELOAD; POWER-UP RESET | PROGRAMMABLE OUTPUT POLARITY; 8 MACROCELLS; REGISTER PRELOAD; POWER-UP RESET | PROGRAMMABLE OUTPUT POLARITY; 8 MACROCELLS; REGISTER PRELOAD; POWER-UP RESET | PROGRAMMABLE OUTPUT POLARITY; 8 MACROCELLS; REGISTER PRELOAD; POWER-UP RESET | PROGRAMMABLE OUTPUT POLARITY; 8 MACROCELLS; REGISTER PRELOAD; POWER-UP RESET | PROGRAMMABLE OUTPUT POLARITY; 8 MACROCELLS; REGISTER PRELOAD; POWER-UP RESET |
| maximum clock frequency | 25 MHz | 33.3 MHz | 41.6 MHz | 41.6 MHz | 33.3 MHz | 25 MHz |
| JESD-30 code | R-GDIP-T24 | R-GDIP-T24 | R-GDIP-T24 | S-CQCC-N28 | S-CQCC-N28 | S-CQCC-N28 |
| JESD-609 code | e0 | e0 | e0 | e0 | e0 | e0 |
| length | 31.9405 mm | 31.9405 mm | 31.9405 mm | 11.43 mm | 11.43 mm | 11.43 mm |
| Dedicated input times | 12 | 12 | 12 | 12 | 12 | 12 |
| Number of I/O lines | 8 | 8 | 8 | 8 | 8 | 8 |
| Number of terminals | 24 | 24 | 24 | 28 | 28 | 28 |
| Maximum operating temperature | 125 °C | 125 °C | 125 °C | 125 °C | 125 °C | 125 °C |
| Minimum operating temperature | -55 °C | -55 °C | -55 °C | -55 °C | -55 °C | -55 °C |
| organize | 12 DEDICATED INPUTS, 8 I/O | 12 DEDICATED INPUTS, 8 I/O | 12 DEDICATED INPUTS, 8 I/O | 12 DEDICATED INPUTS, 8 I/O | 12 DEDICATED INPUTS, 8 I/O | 12 DEDICATED INPUTS, 8 I/O |
| Output function | MACROCELL | MACROCELL | MACROCELL | MACROCELL | MACROCELL | MACROCELL |
| Package body material | CERAMIC, GLASS-SEALED | CERAMIC, GLASS-SEALED | CERAMIC, GLASS-SEALED | CERAMIC, METAL-SEALED COFIRED | CERAMIC, METAL-SEALED COFIRED | CERAMIC, METAL-SEALED COFIRED |
| encapsulated code | DIP | DIP | DIP | QCCN | QCCN | QCCN |
| Package shape | RECTANGULAR | RECTANGULAR | RECTANGULAR | SQUARE | SQUARE | SQUARE |
| Package form | IN-LINE | IN-LINE | IN-LINE | CHIP CARRIER | CHIP CARRIER | CHIP CARRIER |
| Programmable logic type | EE PLD | EE PLD | EE PLD | EE PLD | EE PLD | EE PLD |
| propagation delay | 25 ns | 20 ns | 15 ns | 15 ns | 20 ns | 25 ns |
| Certification status | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified |
| Maximum seat height | 5.08 mm | 5.08 mm | 5.08 mm | 2.54 mm | 2.54 mm | 2.54 mm |
| Maximum supply voltage | 5.5 V | 5.5 V | 5.5 V | 5.5 V | 5.5 V | 5.5 V |
| Minimum supply voltage | 4.5 V | 4.5 V | 4.5 V | 4.5 V | 4.5 V | 4.5 V |
| Nominal supply voltage | 5 V | 5 V | 5 V | 5 V | 5 V | 5 V |
| surface mount | NO | NO | NO | YES | YES | YES |
| technology | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS |
| Temperature level | MILITARY | MILITARY | MILITARY | MILITARY | MILITARY | MILITARY |
| Terminal surface | TIN LEAD | TIN LEAD | TIN LEAD | TIN LEAD | TIN LEAD | TIN LEAD |
| Terminal form | THROUGH-HOLE | THROUGH-HOLE | THROUGH-HOLE | NO LEAD | NO LEAD | NO LEAD |
| Terminal pitch | 2.54 mm | 2.54 mm | 2.54 mm | 1.27 mm | 1.27 mm | 1.27 mm |
| Terminal location | DUAL | DUAL | DUAL | QUAD | QUAD | QUAD |
| width | 7.62 mm | 7.62 mm | 7.62 mm | 11.43 mm | 11.43 mm | 11.43 mm |
| Base Number Matches | 1 | 1 | 1 | 1 | 1 | 1 |
