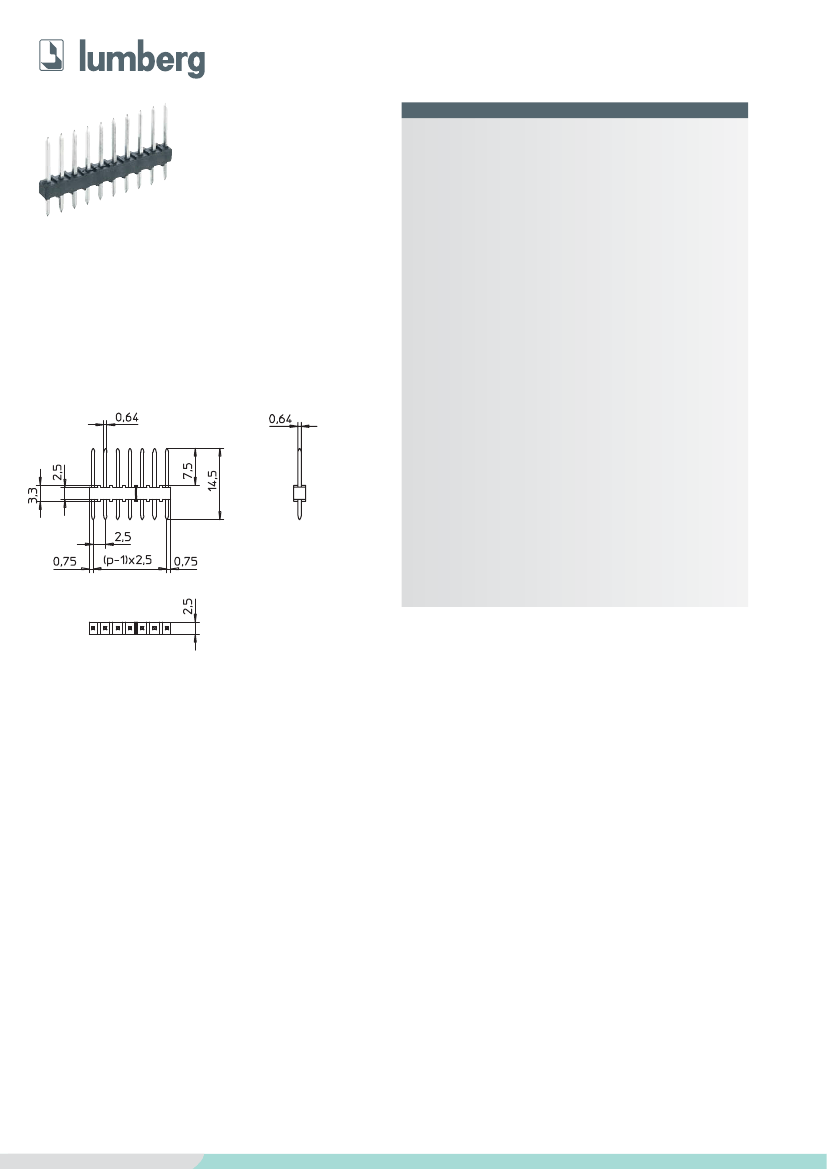

Minimodul™-Steckverbinder, Raster 2,5 mm
Minimodul™ connectors, pitch 2.5 mm
Connecteurs Minimodul™, pas 2,5 mm
2,5 MS
Minimodul™-Stiftleiste
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
Kontaktstift
3. Mechanische Daten
Kontaktierung mit
Steckverbindern 2,5 MBX, 3114/3111
Buchsenleisten 2,5 MB..., Kurzschluss-
brücken 2,54 MKB
PA GF, V0 nach UL 94
CuZn, unternickelt und verzinnt
-40 °C/+110 °C
4. Elektrische Daten
Bemessungsstrom
Bemessungsspannung
Prüfspannung
Isolationswiderstand
5A
250 V AC
2 kV/60 s
> 1 GΩ
www.lumberg.com
11/2009
Minimodul™-Steckverbinder, Raster 2,5 mm
Minimodul™ connectors, pitch 2.5 mm
Connecteurs Minimodul™, pas 2,5 mm
2,5 MS
Minimodul™ pin header
1. Temperature range
2. Materials
Insulating body
Contact pin
3. Mechanical data
Mating with
connectors 2,5 MBX, 3114/3111,
socket boards 2,5 MB..., shorting
links 2,54 MKB
PA GF, V0 according to UL 94
CuZn, pre-nickeled and tinned
-40 °C/+110 °C
2,5 MS
Réglette à broches Minimodul™
1. Température d’utilisation
2. Matériaux
Corps isolant
Contact à broche
3. Caractéristiques mécaniques
Raccordement avec
connecteurs 2,5 MBX, 3114/3111,
réglettes à prises femelles 2,5 MB...,
pontets de court-circuit 2,54 MKB
PA GF, V0 suivant UL 94
CuZn, sous-nickelé et étamé
-40 °C/+110 °C
4. Electrical data
Rated current
Rated voltage
Test voltage
Insulation resistance
5A
250 V AC
2 kV/60 s
> 1 GΩ
4. Caractéristiques électriques
Courant assigné
Tension assignée
Tension d’essai
Résistance d’isolement
5A
250 V AC
2 kV/60 s
> 1 GΩ
Bestellbezeichnung
Designation
Désignation
Polzahl
Poles
Pôles
Verpackungseinheit
Package unit
Unité d’emballage
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
MS
MS
MS
MS
MS
MS
MS
MS
MS
MS
MS
MS
MS
MS
MS
MS
MS
MS
MS
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
200
Verpackung: lose im Karton
Packaging: in bulk, in a cardboard box
Emballage: en vrac, dans un carton
www.lumberg.com
11/2009
