Multi CHIPLED
Lead (Pb) Free Product - RoHS Compliant
LRTB R98G
Released
Besondere Merkmale
•
Gehäusetyp:
schwarzes SMT-Gehäuse,
Kontrasterhöhung durch schwarze Oberfläche
(RGB-Displays) und diffuses Harz
•
Besonderheit des Bauteils:
additive
Farbmischung durch unabhängige
Ansteuerung aller Chips
•
Wellenlänge:
625 nm (rot),
528 nm (true green), 470 nm (blau)
•
Abstrahlwinkel:
100°
•
Gruppierungsparameter:
Lichtstärke,
Wellenlänge
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Verpackungseinheit:
4 Rollen mit 3’000/Rolle,
ø180 mm
•
ESD-Festigkeit:
ESD-sensitiv
•
Erweiterte Korrosionsfestigkeit:
Details siehe Seite 18
Anwendungen
• Videoleinwände im Innenbereich
• Vollfarb-Displays
• Getrennte Ansteuerung der Leuchtdiodenchips
zur Darstellung verschiedener Farben inclusive
weiß
Features
•
package:
black SMT package, higher contrast
by a black surface (RGB-Displays) and diffused
resin
•
feature of the device:
additive mixture of color
stimuli by independent driving of each chip
•
wavelength:
625 nm (red),
528 nm (true green), 470 nm (blue)
•
viewing angle:
100°
•
grouping parameter:
luminous intensity,
wavelength
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
method of packing:
4 reels with 3,000/reel,
ø180 mm
•
ESD-withstand voltage:
sensitive device
•
Superior Corrosion Robustness:
details see page 18
Applications
• Indoor Video Walls
• full color display
• LED chips can be controlled seperately to
display various colors including white
2016-10-04
1
LRTB R98G
Bestellinformation
Ordering Information
Typ
Emissionsfarbe
Lichtstärke
1)
Seite 25
Type
Color of Emission
Luminous Intensity
1)
page 25
I
F
= 20 mA
I
V
(mcd)
red
true green
224 ... 560
45 ...112
blue
125 ... 450
LRTB R98G
red
true green
blue
Bestellinformation
Ordering Information
Typ
Type
LRTB R98G-R5T-1+S7T7-35+PQ-25
Anm:
Bestellnummer
Ordering Code
Q65111A3103
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LRTB R98G-R5T-1+S7T7-35+PQ-25 bedeutet, dass auf dem Gurt nur eine der
Helligkeitsgruppen R5, R7, R9, S3, S5, S7, S9 oder T enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird
nur eine Wellenlängengruppe geliefert. Z.B.: LRTB R98G-R5T-1+S7T7-35+PQ-25 bedeutet, dass auf dem
Gurt nur eine der Wellenlängengruppen -3 bis -5 enthalten ist (siehe
Seite 8
für nähere Information). Z.B.:
LRTB R98G-R5T-1+S7T7-35+PQ-25 bedeutet, dass das Bauteil innerhalb der auf
Seite 4
spezifizierten
Grenzen geliefert wird.
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see page 7
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LRTB R98G-R5T-1+S7T7-35+PQ-25 means that only one group R5, R7, R9, S3, S5, S7, S9 or T
will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups
will be shipped on any one reel. E.g. LRTB R98G-R5T-1+S7T7-35+PQ-25 means that only 1 wavelength group
-3 to -5 will be shippable (see page 8 for explanation). E.g. LRTB R98G-R5T-1+S7T7-35+PQ-25 means that
the device will be shiped within the specified limits as stated on page 4.
In order to ensure availability, single wavelength groups will not be orderable
.
2016-10-04
2
LRTB R98G
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol
Symbol
red
Werte
Values
true
green
blue
Einheit
Unit
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
p
= 10
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
2)
Seite 25
Reverse voltage
2)
page 25
(
T
A
=25°C)
T
op
T
stg
T
j
I
F
+ 95
30
– 30 … + 85
– 40 … + 95
+ 95
20
+ 95
20
°C
°C
°C
mA
I
FM
100
100
100
mA
V
R
12
5
5
V
2016-10-04
3
LRTB R98G
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Symbol
Symbol
red
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
4)
Seite 25
Dominant wavelength
4)
page 25
I
F
= 20 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
5)
Seite 25
Forward voltage
5)
page 25
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 5 V (blue / true green); 12 V (red)
Temperaturkoeffizient von
dom
Temperature coefficient of
dom
I
F
= 20 mA; 25°C
T 100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA; 25°C
T 100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
Wärmewiderstand
Thermal resistance
Sperrschicht/Lötpad
Junction/solder point
Sperrschicht/Lötpad
Junction/solder point
* Einzelgruppen siehe Seite 8
Individual groups on page 8
**R
th
(max) basiert auf statistischen Werten
R
th
(max) is based on statistic values
(typ.)
(typ.)
peak
632
Werte
Values
true
green
523
blue
465
nm
Einheit
Unit
dom
621
–4
+5
18
528*
– 10
+ 13
33
470*
–9
+6
25
nm
nm
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
V
F
V
F
V
F
I
R
I
R
TC
dom
100
1.90
2.05
2.50
0.02
10
0.04
100
2.8
3.2
3.8
0.01
10
0.03
100
2.8
3.2
3.8
0.01
10
0.03
Grad
deg.
V
V
V
A
A
nm/K
(typ.)
TC
V
– 1.5
– 3.0
– 2.0
mV/K
(typ.)
opt
18
21
5
lm/W
1 chip on (typ.)
3 chips on (typ.)
1 chip on (max.)
3 chips on (max.)
R
th JS
R
th JS
R
th JS
R
th JS
490
810
590**
980**
470
540
570**
650**
470
540
570**
650**
K/W
K/W
K/W
K/W
2016-10-04
4
LRTB R98G

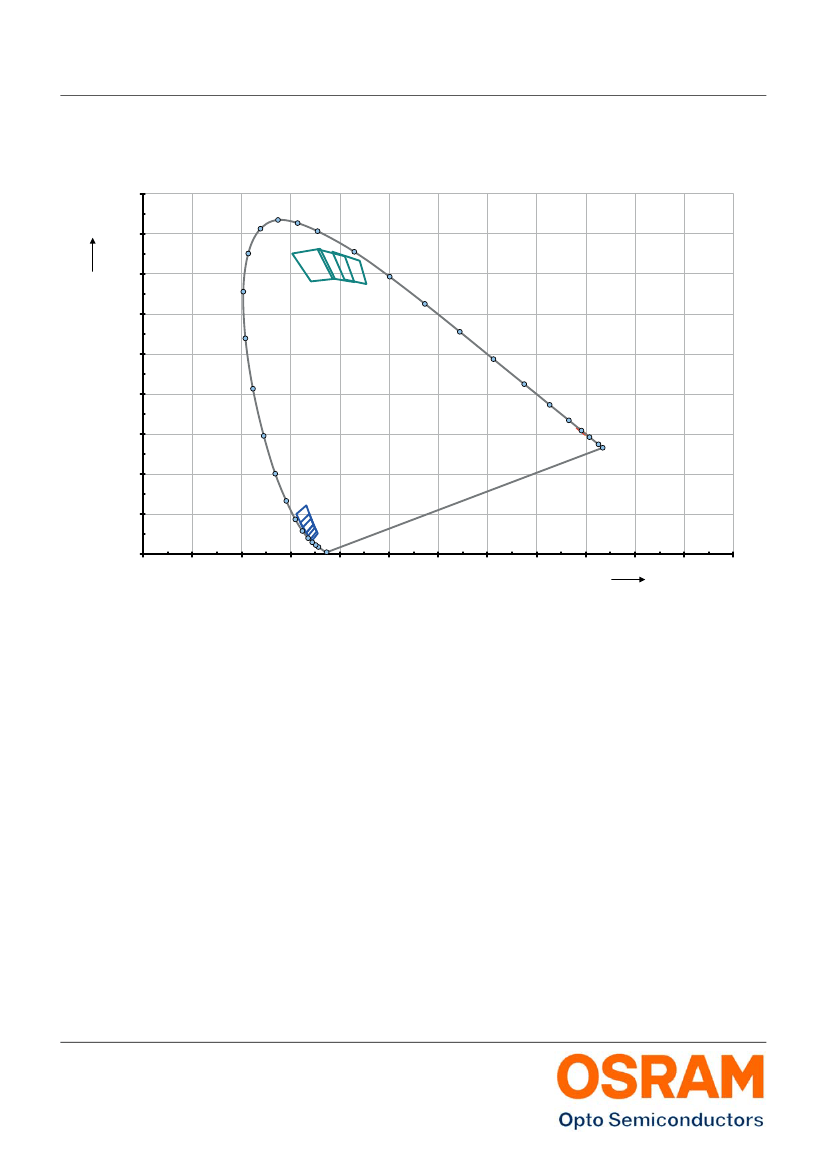

Farbortgruppen
4)
Seite 9
4)
page 9
Chromaticity Coordinate Groups
7
0,900
520
Cy
0,800
515
510
525
530
540
0,700
505
3
4
5
550
560
570
580
0,600
500
0,500
495
0,400
590
600
0,300
490
610
1
620
630
650
700
0,200
485
480
0,100
0,000
-0,200
5
475
4
3
470
2
465
460
455
450
400
-0,100
0,000
0,100
0,200
0,300
0,400
0,500
0,600
0,700
0,800
Cx
0,900
1,000
2016-10-04
5
