Description
The DataShark PA70080 HDFT™ Multi-Tool Crimper
is a hand-held tool intended to cut/strip and prep
28 AWG HDMI
®
(high definition multimedia interface)
rated cables and then crimp and terminate HDFT™
connectors.
Description
Le multi-outil à sertir DataShark HDFT™ PA70080 est
un outil portable destiné à la coupe/au dénudage et à
l’assemblage de câbles de type HDMI
®
(high definition
multimedia interface) et de calibre 28 AWG, puis au
sertissage et à la pose de connecteurs HDFT™.
Descripción
La Engarzadora multiherramienta DataShark PA70080
HDFT™ es una herramienta manual que se utiliza para
cortar/pelar y preparar cables tipo HDMI
®
(interfaz de
multimedios de alta definición) de calibre 28 AWG, y
luego engarzar y terminar conectores HDFT™.
Safety
Sécurité
Lors de l’utilisation et de l’entretien des outils et des
équipements de Greenlee, votre sécurité est une
priorité. Ce manuel d’instructions et toute étiquette
sur l’outil fournit des informations permettant d’éviter
des dangers ou des manipulations dangereuses liées à
l’utilisation de cet outil. Suivre toutes les consignes de
sécurité indiquées.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar
y dar mantenimiento a las herramientas y equipo
Greenlee. Este manual de instrucciones y todas las
marcas que ostenta la herramienta le ofrecen la
información necesaria para evitar riesgos y hábitos
poco seguros relacionados con su uso. Siga toda la
información sobre seguridad que se proporciona.
PA70080
HDFT™ Multi-Tool
Crimper
Multi-outil à sertir
HDFT™
Engarzadora
multiherramienta HDFT™
52058569 REV 1
© 2011 Greenlee Textron Inc.
11/11
Safety is essential in the use and maintenance of
Greenlee tools and equipment. This instruction manual
and any markings on the tool provide information for
avoiding hazards and unsafe practices related to the
use of this tool. Observe all of the safety information
provided.
Purpose of this Manual
This instruction manual is intended to familiarize all
personnel with the safe operation and maintenance
procedures for the Greenlee PA70080.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no
charge at www.greenlee.com.
HDMI is a registered trademark of HDMI Licensing, LLC.
HDFT is a trademark owned by the Quest Group.
Objet de ce manuel
Ce manuel d’instructions a pour objet de familiariser
tout le personnel avec les procédures préconisées pour
une utilisation et un entretien sans danger du PA70080
de Greenlee.
Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple
demande sur le site Web www.greenlee.com.
HDMI est une marque déposée de HDMI Licensing, LLC.
HDFT est une marque de commerce propriété de
The Quest Group.
Propósito de este manual
Este manual de instrucciones tiene como propósito
familiarizar a todo el personal con los procedimientos de
operación y mantenimiento seguros para el verificador
PA70080 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita,
previa solicitud en www.greenlee.com.
HDMI es una marca registrada de HDMI Licensing, LLC.
HDFT es una marca comercial propiedad de The Quest Group.
Register this product at www.greenlee.com
Enregistrez votre produit en ligne, www.greenlee.com
Registre este producto en www.greenlee.com
Important Safety Information
Electric shock hazard:
Contact with live circuits could result in
severe injury or death.
Consignes de sécurité importantes
Danger de choc électrique :
Le contact avec des circuits sous tension
peut provoquer des blessures graves
voire mortelles.
Importante Información
sobre Seguridad
Peligro de electrocución:
El contacto con circuitos activados
podría ocasionar graves lesiones o
incluso la muerte.
Wear eye protection when operating this
tool.
Failure to wear eye protection could
result in serious eye injury from flying
debris.
Porter une protection oculaire durant
l’utilisation de cet outil.
L’absence de protection oculaire peut
entraîner des lésions oculaires graves
causées par des projections de débris.
Al operar esta herramienta utilice
protectores para ojos.
De no utilizar protectores para ojos
puede sufrir graves lesiones oculares si
restos de materiales llegaran a saltar.
Blades are sharp. Keep hands away from
blades when cutting or stripping wire.
Failure to observe this warning could
result in serious injury.
Les lames sont coupantes. Garder les
mains à l’écart des lames lors de la
coupe ou du dénudage d’un fil.
Le non-respect de cette mise en garde
peut entraîner des blessures graves.
Las cuchillas tienen puntas cortantes.
Mantenga las manos lejos de las
cuchillas al cortar o pelar alambres.
De no observarse esta advertencia
podrían sufrirse lesiones graves.

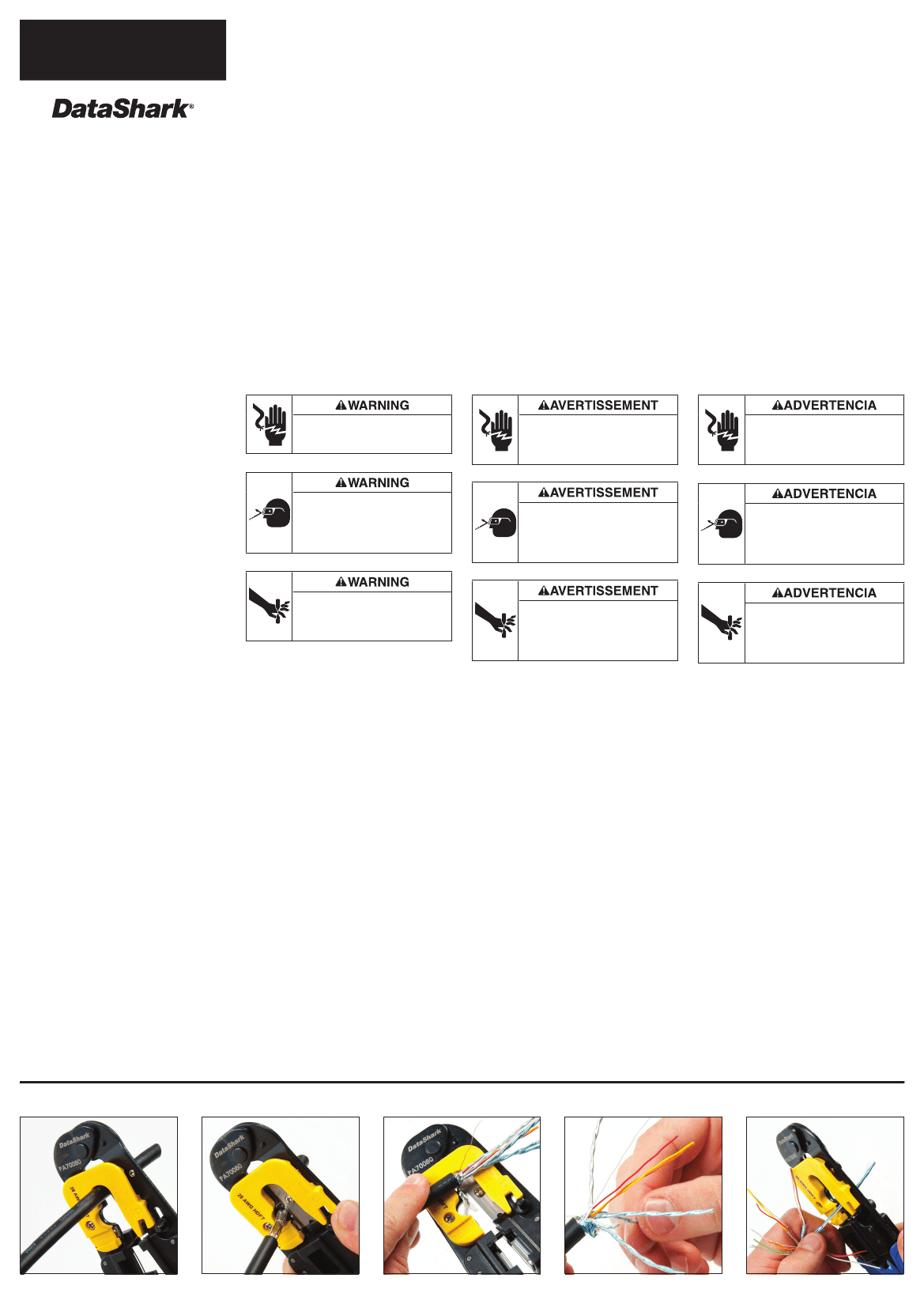

Operation
Step 1 – Cable Preparation
1-1.
Cut the cable to length (Fig. 1-1).
1-2.
Strip 2" (50 mm) of the outer cable jacket from the
cable end, using the cavity marked “Outer Jacket”
(Fig. 1-2).
1-3.
Separate the copper drain wire from the cable—
do not cut. Trim the braiding and aluminum foil
(Fig. 1-3).
1-4.
Separate the wires (Fig. 1-4).
Identify the five sets of twisted pairs for the next
step. Four of the twisted pairs have a blue foil
shield, and one twisted pair has a silver foil shield.
1-5.
Manually straighten (untwist) each of the twisted
pairs.
Note: It is critical that the twisted pairs are
straightened before the next step.
1-6.
Strip the Mylar
®
and aluminum from the twisted
pairs, using the cavity marked “TP Shielding.”
Leave about 1/2" (13 mm) of shielding (Fig. 1-6).
Utilisation
Étape 1 – Préparation du câble
1-1.
Couper le câble à la longueur (Fig. 1-1).
1-2.
Dénuder 50 mm (2 po) de l'enveloppe extérieure
de l’extrémité du câble à l'aide de l'empreinte
marquée « Outer Jacket » (Fig. 1-2).
1-3.
Séparer le fil de masse en cuivre du câble —
ne pas le couper. Couper la tresse et la feuille
d’aluminium (Fig. 1-3).
1-4.
Séparer les fils (Fig. 1-4).
Identifier les cinq ensembles de paires torsadées
pour effectuer la prochaîne étape. Quatre des
paires torsadées ont un blindage avec feuille
d’aluminium bleue et une paire torsadée avec
feuille argentée.
1-5.
Redresser (dévriller) manuellement chacune des
paires torsadées.
Remarque : Il est indipensable de redresser
les paires torsadées avant de passer à l'étape
suivante.
1-6.
Dénuder le blindage en Mylar
®
et en aluminium
des paires torsadées à l’aide de l’empreinte
marquée « TP Shielding ». Laisser environ 13 mm
de blindage (Fig. 1-6).
Funcionamiento
Paso 1 – Preparación del cable
1-1.
Corte el cable según la longitud (Fig. 1-1).
1-2.
Desforre 50 mm (2 pulg.) del forro exterior del
cable del extremo del cable, con la impresión
marcada “Outer Jacket” (Fig. 1-2).
1-3.
Separe el alambre de drenaje de cobre del cable,
pero no lo corte. Recorte el trenzado y el forro de
aluminio (Fig. 1-3).
1-4.
Separe los alambres (Fig. 1-4).
Identifique los cinco juegos de pares torcidos para
llevar a cabo el siguiente paso. Cuatro de los pares
torcidos tienen un forro azul, y un par torcido tiene
un forro plateado.
1-5.
Enderece (desenrede) manualmente cada uno de
los pares torcidos.
Aviso: Es sumamente importante enderezar
los pares torcidos antes de proceder al paso
siguiente.
1-6.
Pele el forro de Mylar
®
y aluminio de los pares
torcidos utilizando la impresión marcada “TP
Shielding” (blindaje TP). Deje aproximadamente
13 mm (1/2 pulg.) de blindaje (Fig. 1-6).
(continued on back)
(suite au verso)
(continúa al reverso)
1-1
1-2
1-3
1-4
1-6
Blue Wire Guide / Guide-fils bleu / Guía de alambre Azul
19 17 15 13 11 9
7
5
3
1
Green Wire Guide / Guide-fils vert / Guía de alambre Verde
2
4
6
8 10 12 14 16 18
19
17
15
Black
13
Gray
11
9
7
5
3
1
2
4
Twisted pair
with red wire
Red
6
8
10
12
14
Yellow of
silver twisted
pair
Jaune de la
paire torsadée
argentée
Amarillo del
par torcido
plateado
16
Orange
18
Purple
Twisted pair
with silver foil
White
Drain
Paire torsadée
avec feuille argentée
Blanc
Masse
Par torcido
con forro plateado
Blanco
Drenaje
Twisted pair
with blue wire
Drain
Blue
White
Paire torsadée
avec fil bleu
Masse
Bleu
Blanc
Par torcido
con alambre azul
Drenaje
Azul
Blanco
Twisted pair
with brown wire
Drain
Brown
White
Paire torsadée
avec fil brun
Masse
Brun
Blanc
Par torcido
con alambre marrón
Drenaje
Marrón
Blanco
Drain
White
Twisted pair
with green wire
Drain
Green
White
Paire torsadée
avec fil vert
Masse
Vert
Noir
Gris
Paire torsadée
avec fil rouge
Masse
Rouge
Orange
Violet
Blanc
Blanc
Negro
Gris
Par torcido
con alambre rojo
Drenaje
Rojo
Blanco
Par torcido
con alambre verde
Drenaje
Verde
Blanco
Naranja
Morado

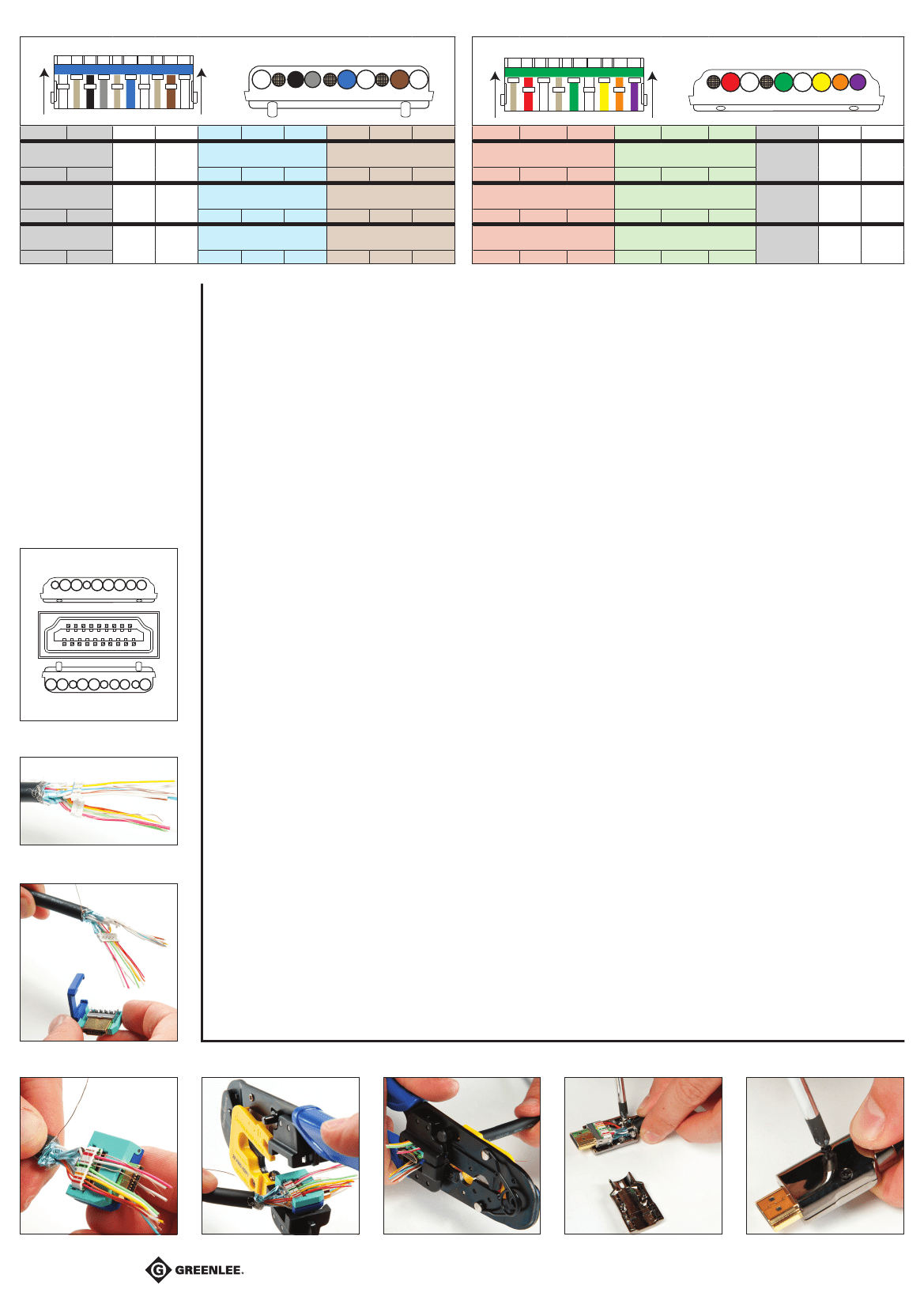

Operation
(cont’d)
Step 2 – Wire Arrangement
2-1.
The wires need to be inserted into the Blue and
Green wire guides in the order indicated in the
“Wire Assignment” guide above. To facilitate
this, separate all odd numbered wires from even
numbered wires (ref: guide above) and arrange
them in two rows in the order shown (Fig. 2-1).
2-2.
Insert the odd numbered wires (ref: guide above)
into the Blue wire guide. Verify that the wires are
in the correct order per the “Wire Assignment”
guide and slide the wire guide down until it is
approximately 1/2" (13 mm) from the cable
jacket. Repeat this step for the even numbered
wires and the Green wire guide. The two wire
guides should be parallel and equal distance
from the cable jacket (Fig. 2-2).
Utilisation
(suite)
Étape 2 – Configuration des fils
2-1.
Les fils doivent être insérés dans les guide-
fils bleu et vert dans l’ordre indiqués dans
le tableau « Affectation des fils » ci-dessus.
Pour faciliter la tâche, séparer les fils impairs
des fils pairs (voir le guide ci-dessus) et les
disposer en deux rangs dans l’ordre indiqué
(Fig. 2-1).
2-2.
Insérer les fils impairs (voir le guide ci-dessus)
dans le guide-fils bleu. Vérifier que les fils sont
dans l’ordre correct conformément au tableau
« Affectation des fils » et enfiler le guide-
fils jusqu’à 13 mm environ de l’enveloppe
extérieure du câble. Répéter cette étape avec
les fils pairs et le guide-fils vert. Les deux
guide-fils doivent être parallèles et à la même
distance de l’enveloppe du câble (Fig. 2-2).
Funcionamiento
(continuación)
Paso 2 – Colocación de los alambres
2-1.
Los alambres deben ser introducidos en las guías
de alambres Azul y Verde en el orden indicado
en la guía “Asignación de alambres” anterior.
Para facilitar esto, separe todos los alambres con
números impares de los alambres con números
pares (referencia: la guía anterior) y colóquelos en
dos filas en el orden mostrado (Fig. 2-1).
2-2.
Introduzca los alambres con número impar
(referencia: guía anterior) en la guía de alambre
Azul. Verifique que los alambres estén en el orden
correcto de acuerdo con la guía de “Asignación
de alambres” y deslice la guía de alambres hacia
abajo hasta que quede aproximadamente a
13 mm (1/2 pulg.) del forro del cable. Repita este
procedimiento para los alambres con números
pares y la guía de alambre Verde. Las dos guías
de alambres deberán estar paralelas y a igual
distancia del forro del cable (Fig. 2-2).
Step 3 – Connector Termination
2-1
Green / Vert / Verde
2
4
6
8 10 12 14 16 18
1
3
5 7
9 11 13 15 17 19
Blue / Bleu / Azul
2-2
3-1.
Open the hinged fixture and install the IDC
connector. Note that the fixture is shaped for the
connector to fit only one way. Close the hinged
fixture completely (Fig. 3-1).
3-2.
Note the color coding on the hinged fixture
and align the Blue and Green wire guides
accordingly (Fig. 2-1).
3-3.
Press the wire guides firmly into the hinged
fixture until the wire guides are completely
seated (Fig. 3-3).
3-4.
Insert this assembly into the hand tool with the
Green wire guide in the UP position. Note that
the hand tool is shaped for the hinged fixture to
fit only one way (Fig. 3-4).
3-5.
Close the hand tool completely (Fig. 3-5).
3-6.
Remove the assembly from the tool.
3-7.
Open the hinged fixture and remove the
connector.
3-8.
Remove any remaining wires that were not
trimmed to length.
Étape 3 – Pose du connecteur
3-1.
Ouvrir le gabarit articulé et y placer le
connecteur IDC. Noter que le connecteur
ne passe que dans un sens dans le gabarit.
Fermer complètement le gabarit (Fig. 3-1).
3-2.
Noter le code de couleur du gabarit articulé
et aligner les guide-fils bleu et vert en
conséquence (Fig. 2-1).
3-3.
Appuyer fermement les guide-fils jusqu’au
fond du gabarit (Fig. 3-3).
3-4.
Placer l’ensemble dans l’outil à main avec le
guide-fils vert en position HAUTE. Noter que le
gabarit ne passe que dans un sens dans l’outil
à main (Fig. 3-4).
3-5.
Fermer complètement l’outil portable (Fig.
3-5).
3-6.
Sortir l’ensemble de l’outil.
3-7.
Ouvrir le gabarit articulé et sortir le
connecteur.
3-8.
Enlever toutes les fils restants qui n’ont pas
été coupés à la longueur.
Paso 3 – Terminación del conector
3-1.
Abra el accesorio articulado e instale el conector
IDC. Observe que el accesorio tiene una forma
determinada para que el conector encaje
solamente de una manera. Cierre el accesorio
articulado completamente (Fig. 3-1).
3-2.
Observe los códigos de colores en el accesorio
articulado y alinee consecuentemente las guías de
alambres Azul y Verde (Fig. 2-1).
3-3.
Presione las guías de alambres firmemente
en el accesorio articulado hasta que las guías
de alambre estén completamente asentadas
(Fig. 3-3).
3-4.
Introduzca este conjunto en la herramienta manual
con la guía de alambre Verde en la posición hacia
arriba. Observe que la herramienta manual tiene
una forma determinada para que el accesorio
articulado encaje solamente de una manera
(Fig. 3-4).
3-5.
Cierre la herramienta portátil completamente
(Fig. 3-5).
3-6.
Retire el conjunto de la herramienta.
3-7.
Abra el accesorio articulado y retire el conector.
3-8.
Retire los alambres restantes que no fueron
cortados según la longitud.
Step 4 – Housing Assembly
4-1.
Place the connector into the housing shell
portion that contains the strain relief “belt.” Note
that the housing is shaped for the connector to
fit only one way (Fig. 4-1).
4-2.
Arrange the copper drain wire (separated in
Step 1-3) so it is under the strain relief “belt.”
Using a Phillips screwdriver and the screws
provided, tighten the belt over the jacketed
portion of the cable so it is secure.
4-3.
Install the top half of the metal shell using the
screws (Fig. 4-3).
Étape 4 – Assemblage du boîtier
4-1.
Placer le connecteur dans le demi-boîtier qui
contient le collier serre-câble. Noter que le
connecteur ne passe que dans un sens dans
le boîtier (Fig. 4-1).
4-2.
Placer le fil de masse en cuivre (séparé à
l’étape 1-3) sous le collier serre-câble. À l’aide
d’un tournevis Phillips et des vis fournies,
serrer le collier sur la partie gainée du câble
pour le bloquer.
4-3.
Poser et visser le demi-boîtier métallique
supérieur (Fig. 4-3).
Paso 4 – Ensamblajes de la carcasa
4-1.
Coloque el conector en la porción de cubierta
de la carcasa que contiene la “correa” contra
tirones. Observe que la carcasa tiene una
forma determinada para que el conector encaje
solamente de una manera (Fig. 4-1).
4-2.
Coloque el alambre de drenaje de cobre (separado
en el paso 1-3) de manera que quede debajo de
la “correa” contra tirones. Con un destornillador
Phillips y los tornillos suministrados, apriete la
correa sobre la porción forrada del cable para que
quede sujetada firmemente.
4-3.
Instale la mitad superior de la cubierta metálica
utilizando los tornillos (Fig. 4-3).
3-1
Step 5 – Test the connection
Étape 5 – Tester la connexion
Paso 5 – Pruebe la conexión
3-3
3-4
3-5
4-1
4-3
www.greenlee.com
4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070
An ISO 9001 Company • Greenlee Textron Inc. is a subsidiary of Textron Inc.
USA
Tel: 800-435-0786
Fax: 800-451-2632
Canada
Tel: 800-435-0786
Fax: 800-524-2853
International
Tel: +1-815-397-7070
Fax: +1-815-397-9247
Creative Market
京公网安备 11010802033920号
EEWORLD
