OSTAR
®
- Lighting without Optics
Lead (Pb) Free Product - RoHS Compliant
LE CW E2A
Preliminary
Besondere Merkmale
•
Gehäusetyp:
OSTAR
®
- Lighting
•
Besonderheit des Bauteils:
extrem hohe
Helligkeit und Leuchtdichte dank
Oberflächenemission und niedrigem R
th
•
Farbort:
x = 0.42, y = 0.40 nach CIE 1931
(warm weiß)
•
typische Farbtemperatur:
2700 K, 3000 K,
3500 K, 4200 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Abstrahlende Fläche:
2,1 mm x 2,1 mm
•
Technologie:
ThinGaN
®
•
Leuchtdichte:
16
*10
6
cd/m²
•
max. optischer Wirkungsgrad:
3
8 lm/W bei
350 mA
Features
•
package:
OSTAR
®
- Lighting
•
feature of the device:
outstanding brightness
and luminance due to pure surface emission
and low R
th
•
color coordinates:
x = 0.42, y = 0.40 acc. to CIE
1931 (warm white)
•
Montierbarkeit:
verschraubbar
Lötpads für Verdrahtung
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-B
•
Verpackungseinheit:
pro Box 60 Stück
= Verpackungseinheit
Anwendungen
• Strahler für die Allgemeinbeleuchtung
• Medizintechnik: Operationslampen
• Mikroskopbeleuchtung
• Verkehrszeichen
• Hochwertige Blitzlichter
•
typ. color temperature:
2700 K, 3000 K,
3500 K, 4200 K
•
color reproduction index:
80
•
viewing angle:
Lambertian Emitter (120°)
•
light emitting surface:
2.1 mm x 2.1 mm
•
technology:
ThinGaN
®
•
Luminance:
16
*10
6
cd/m²
•
max. optical efficiency:
38 lm/W at 350 mA
•
mounting methods:
screw holes
solder pads for wire attachment
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-B
method of packing:
60 pcs per tray
= packing unit
Applications
• General lighting
• medical lighting: surgery light
• microscope illumination
• VMS (variable message signs)
• high end strobe light
2006-10-16
1
Preliminary
Bestellinformation
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Lichtstrom
Lichtstärke
2)
Seite 18
LE CW E2A
Bestellnummer
Type
Luminous Flux
Luminous
Intensity
2)
page 18
Ordering Code
I
F
= 700 mA
Φ
V
(mlm)
LE CW E2A-KZMZ-L3M5 warm white
LE CW E2A-KZMZ-N3P5 warm white
LE CW E2A-KZMZ-H3K5 warm white
LE CW E2A-KZMZ-Q3R5 warm white
97000 ... 280000
97000 ... 280000
97000 ... 280000
97000 ... 280000
I
F
= 700 mA
Ι
V
(mcd)
46000 (typ.)
46000 (typ.)
46000 (typ.)
46000 (typ.)
Q65110A5937
Q65110A5938
Q65110A6186
Q65110A6187
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 7
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Verpackungseinheit geliefert. Z.B.: LE CW E2A-KZMZ-L3M5 bedeutet, dass in der Verpackungseinheit nur
eine der Helligkeitsgruppen LY, LZ, MX, MY, MZ, NX oder NY enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro
Verpackungseinheit wird nur eine Farbortgruppe geliefert. Z.B.: LE CW E2A-KZMZ-L3M5 bedeutet, dass in
einer Verpackungseinheit nur eine der Farbortgruppen -L3 bis -M5 enthalten ist (siehe
Seite 5
für nähere
Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 7
for explanation). Only one group will be shipped in each packing unit (there will be no mixing of two groups in
each packing unit). E.g. LE CW E2A-KZMZ-L3M5 means that only one group LY, LZ, MX, MY, MZ, NX or NY
will be shippable for any one packing unit.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped in any one packing unit . E.g. LE CW E2A-KZMZ-L3M5 means
that only 1 chromaticity coordinate group -L3 to -M5 will be shippable (see
page 5
for explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
2006-10-16
2
Preliminary
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur*
Operating temperature range*
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
minimaler Durchlassstrom pro Chip
minimum Forward current per chip
(
T
board
=25°C)
maximaler Durchlassstrom pro Chip
maximum Forward current per chip
(
T
board
=25°C)
Stoßstrom
Surge current
≤
10
µ
s, D = 0.1,
T
board
= 25 °C
Sperrspannung
Reverse voltage
(
T
board
=25°C)
Leistungsaufnahme pro Modul
Power consumption per modul
(
T
board
=25°C)
*
Eine Betauung des Moduls muss vermieden werden.
Condensation on the module has to be avoided.
LE CW E2A
Symbol
Symbol
Werte
Values
– 40 … + 100
– 40 … + 100
150
Einheit
Unit
°C
°C
°C
T
board, op
T
board, stg
T
j
I
F
100
mA
I
F
I
FM
1000
2000
mA
mA
V
R
not designed for
reverse operation
V
P
tot
18
W
Kennwerte
Charakteristics
Bezeichnung
Parameter
Wärmewiderstand des gesamten Moduls
Thermal resistance of the module
Sperrschicht / Bodenplatte
Junction / base plate
Symbol
Symbol
Werte
Values
4.2
Einheit
Unit
K/W
R
th JB
2006-10-16
3
Preliminary
Kennwerte
Characteristics
(
T
board
= 25 °C)
Bezeichnung
Parameter
Farbtemperatur nach CIE 1931
5)
Seite 18
(typ.)
Color Temperature acc. to CIE 1931
5)
page 18
I
F
= 700 mA
Abstrahlwinkel bei 50 %
Φ
V
(Vollwinkel)
Viewing angle at 50 %
Φ
V
Durchlassspannung
6
Seite 18)
Forward voltage
6)
page 18
I
F
= 700 mA
Sperrstrom
Reverse current
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 700 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 700 mA
Optischer Wirkungsgrad
6)
Seite 18
Optical efficiency
6)
page 18
I
F
= 350 mA
Abstrahlende Fläche
Radiating Surface
Leuchtdichte
Luminance
I
F
= 700 mA
(typ.)
(min.)
(typ.)
(max.)
(max.)
(typ.)
Symbol
Symbol
T
C
2
ϕ
2
ϕ
2700
3000
Werte
Values
3500
LE CW E2A
Einheit
Unit
4200 K
Grad
deg.
V
V
V
120
11.6
14.0
16.4
not designed for
reverse operation
–4.5
V
F
V
F
V
F
I
R
TC
V
η
opt
η
opt
η
opt
η
opt
A
Chip
L
V
L
V
µ
A
mV/K
(typ.)
(typ.)
(typ.)
(typ.)
(typ.)
(typ.)
(typ.)
18
lm/W
lm/W
lm/W
lm/W
mm²
cd/m²
cd/m²
27
2.1 x 2.1
16*10
6
2006-10-16
4
Preliminary

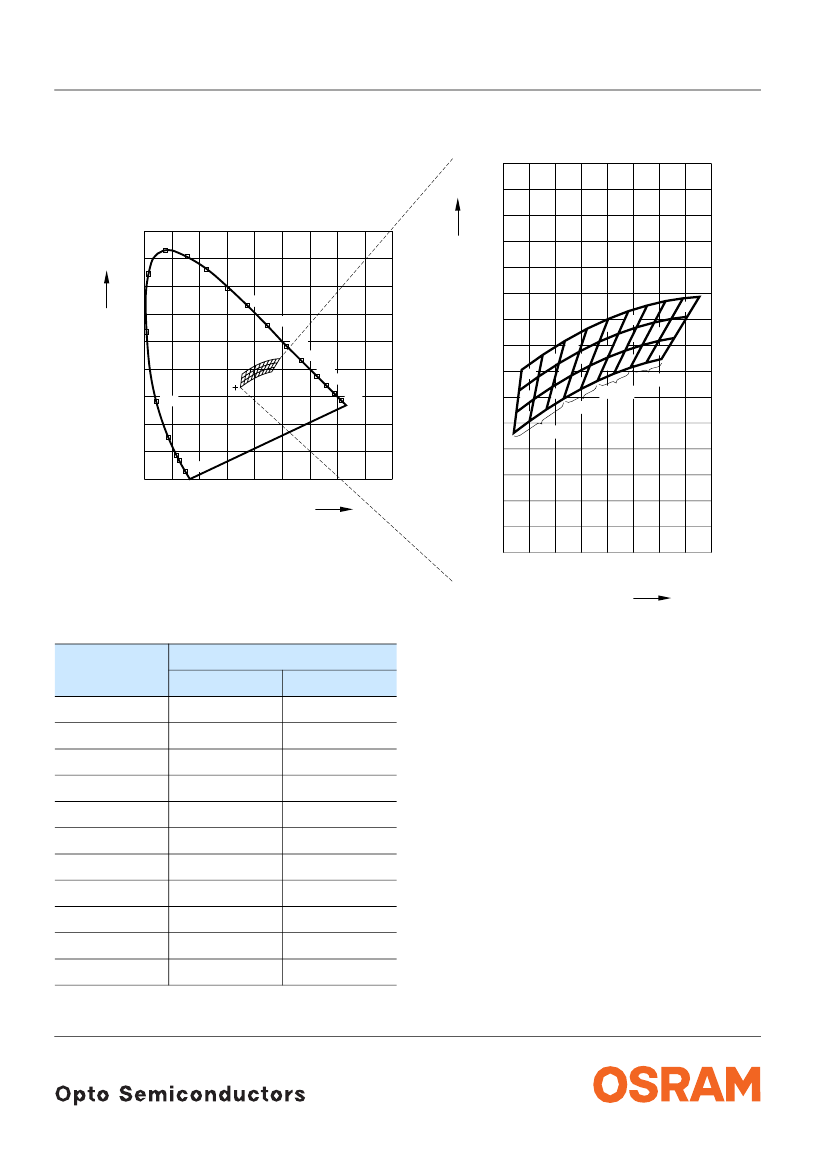

Farbortgruppen
5)
Seite 18
Chromaticity coordinate groups
5)
page 18
0.54
Cy 0.52
0.50
0.9
Cy 0.8
510
520
530
540
550
560
LE CW E2A
0.48
0.46
0.44
570
R5
P5 Q5
Q4 R4
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
0
490
480
470
460
450
500
0.42
580
590
600
610
620
630
M5
L5
K5
J5
L4
K4
J4
L3
K3
J3
H3
M3
H5
H4
M4
N3
N4
N5
P4
0.40
0.38
0.36
0.34
0.32
0.30
0.28
0.26
0.38
P3
Q3 R3
E
2700 K
3000 K
3500 K
4200 K
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
Cx
0.42
0.36
0.40
0.46
0.48
0.34
0.44
Cx
OHA02934
Group
Gruppe
H3
H4
H3
H5
H4
H5
H3
J3
H3
J3
H4
(min.)
0.3479
0.3499
0.3499
0.3516
0.3519
0.3539
0.3603
0.3603
0.3637
0.3637
0.3637
warm white
(max.)[
0.3318
0.3479
0.3479
0.3645
0.3645
0.3805
0.3412
0.3412
0.3581
0.3581
0.3581
2006-10-16
5
0.50
0.24
