8 Series
Toggle Switches
■Introduction
The
8
Series Toggles is Copal Electronics' high-
reliability miniature switch product offering. This
product line meets and exceeds all basic international
switch standards.
With
8
toggle options, PC and solder lug terminals,
power and logic level current ratings, 1-4 pole and
THU` JPYJ\P[ V LYPUNZ [OLZL Z^P[JOLZ JHU IL \ZLK PU
many industries and various applications within these
industries.
Four of the
8
Series lines are washable. Specifically
designed for PC applications with automated solder
and cleaning methods.
The 8 Series is available with
UL
Recognition and
CSA
*LY[PÄJH[PVU \WVU YLX\LZ[ MYVT [OL J\Z[VTLY
■Applications
●*VTT\UPJH[PVU
LX\PWTLU[
●*VTW\[LY
WLYPWOLYHS LX\PWTLU[
●Measuring
instruments
●4LKPJHS
LX\PWTLU[
●Automotive
diagnosis
The switches can be used in a wide range of fields
MYVT PUK\Z[YPHS [V JVUZ\TLY LX\PWTLU[
■Features
of 8 Series Toggles
1. Terminal style :
Solder, Straight, Right angle and vertical mount PC terminals.
2. Contacts :
Silver or gold.
3. Epoxy resin case :
UL94V-0 self-extinguishing epoxy.
4. Actuator styles :
Over 30 actuator variations.
5. Insulation between terminal and ground :
4 mm minimum.
7YL]LU[PVU VM Å\_ LU[Y`
The epoxy resin seal on bottom of the switch helps
WYL]LU[ [OL LU[Y` VM ZVSKLY HUK Å\_
7. Insulation barrier :
Insulation barrier design between poles helps prevent
short-circuiting between poles ensuring high reliability.
8. UL Recognized product
File No.E43275
*:( *LY[PÄLK WYVK\J[
-PSL 5V39
10. For the UL Recognized and CSA Certified
products please see page 412.

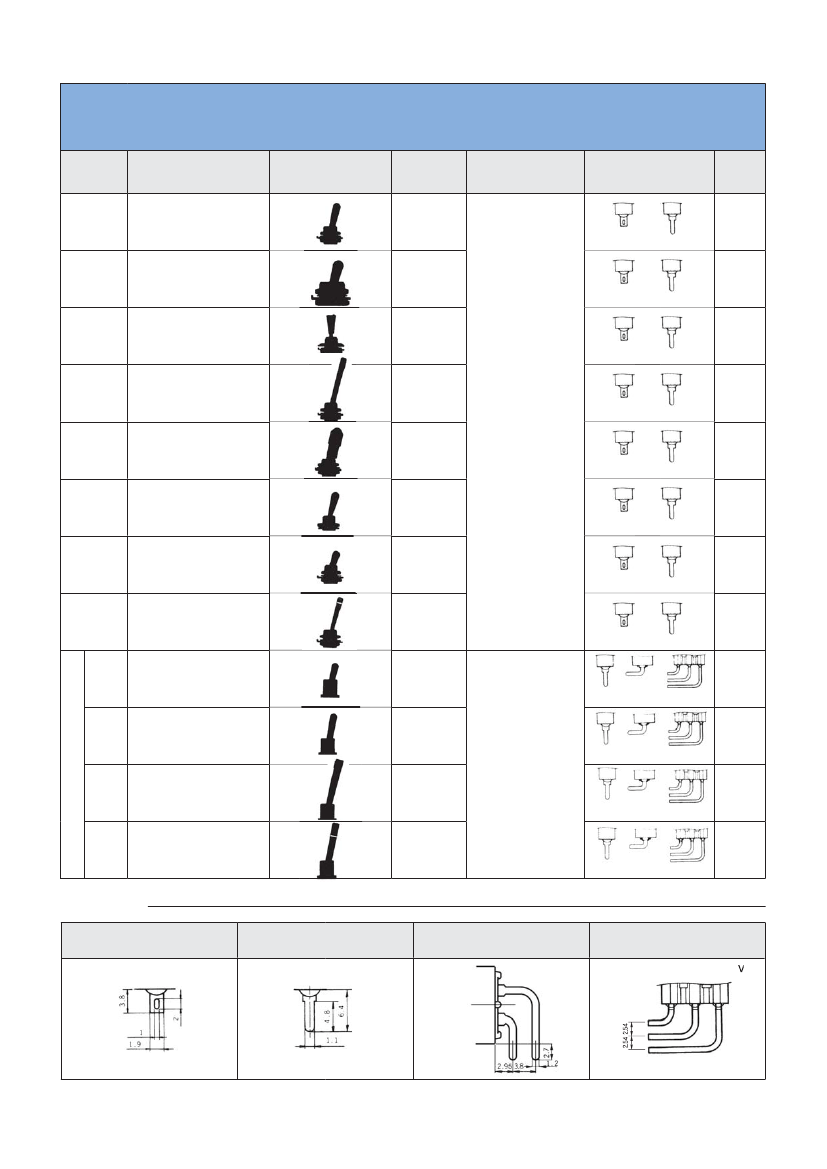

8 Series Toggles Selection Table
Part No.
Name
Actuator shape
Number of poles
Switching function
Terminals
Page
389
8A
Standard toggle
1234
・・・
Solder Lug
ug
Straight PC
St
391
392
8B
Mustang Toggle
1234
・・・
8C
Flatted Toggle
1234
・・・
ON
−
ON
ON
−
OFF
−
ON
（ON）
−
（ON）
OFF
−
（ON）
−
OFF
−
ON
− （ON）
ON
※1/2
Poles
Solder Lug
ug
Straight PC
St
393
394
Solder Lug
ug
Straight PC
St
395
396
8D
Long Toggle
1234
・・・
ON
−
ON
ON
−
OFF
−
ON
※3/4
Poles
Solder Lug
ug
Straight PC
St
397
398
8E
Lever Lock Toggle
1234
・・・
Solder Lug
ug
Straight PC
St
399
400
8F
Splash Proof Toggle
1234
・・・
ON
−
ON
−
ON
（ON）
ON
−
ON
−
（ON）
−
（ON）
ON
−
※8A
Type
2&4
Poles only
Solder Lug
ug
Straight PC
St
401
402
8J
Short Toggle
1234
・・・
Solder Lug
ug
Straight PC
St
403
404
8S
Color Tip Toggle
1234
・・・
Solder Lug
ug
Straight PC
St
405
406
8G
12
・
Straight PC Right Angle
Vertical
Washable
407
Washable
8GA
Standard Toggle
Washable
12
・
8GD
LongToggle
Washable
12
・
ON
−
ON
ON
−
OFF
−
ON
Straight PC
（ON）
−
（ON）
OFF
−
（ON）
ON
−
OFF
−
− （ON）
ON
408
Right Angle
Vertica
409
Vertica
Straight PC Right Angle
8GS
Color Tip Toggle
Washable
12
・
Straight PC Right Angle
Vertica
410
( ) indicates momentary actuation
■Terminals
Solder Terminal
（Style:1）
t=0.8
t=0.8
PC Straight
（Style:2）
PC
t=0.8
Right Angle Style:4）
（
R/A
Vertical Mount
（Style:6）
t=0.8
w=1.2
∼
Short Toggle
∼
∼
∼
∼
∼
∼
∼
∼
V/M
8 Series Toggles
■Part
Numbering
8
A
1
Series code
01
1
Terminals
（※1）
Fig.
Terminals
Code
None
C
−
Z
Plating
Ag
Ni＋Au
Actuator shape
Number of poles
Switching function
Contact material and plating
Code
Type
Fig.
Number
of poles
Code
Switching function
Contact material
A
B
C
D
E
F
J
S
G
Standard Toggle
Mustang Toggle
Flatted Toggle
Long Toggle
Lever−lock Toggle
Splash Proof Toggle
Short Toggle
Color Tip Toggle
Washable
1
2
3
4
1 pole
2 poles
3 poles
4 poles
01
ON ー ON
02
ON ー OFF ー ON
04
（ON）
ーOFFー
（ON）
05
ONーOFFー
（ON）
06
ON ー
（ON）
※
10
※
11
1
2
4
6
Solder Terminal
PC Straight
Right Angle
Vertical Mounting
Bs＋Ag or Cu＋Ag
Bs＋Ag or Cu＋Ag
Bs=Brass
Cu=Copper
Ag=Silver
Ni=Nickel
Au=Gold
C
ON ー ON ー ON
ON ー ON ー
（ON）
※
12
（ON） ONー
ー
（ON）
（※1）
Switches with gold-plated contacts
：
("C") are made-to order products.
MOQ is 25 pcs.
※8AType
only.
Note : Some combinations may not be available. Please check the "Table of Part Numbers" for each series.
■
:LYPLZ ;VNNSLZ *VTTVU :WLJPÄJH[PVUZ
Contact specs.
Rating
Max.
Silver
AC125V 6A
AC250V 3A
DC30V 4A
10mΩ Max.
（DC2∼4V
1A）
AC1500V 1 minute
1000MΩMin.
（DC500V）
50,000cycles
25,000cycles
−30∼＋85℃
−40∼＋85℃
Gold
AC125V 6A
AC250V 3A
DC20V 25mA
20mΩ Max.
（AC200μV
1.5mA）
Initial contact resistance
Initial dielectric strength
Initial insulation resistance
Electrical life
Alternate type
Momentary type
Operating temperature range
Storage temperature range
（ON）
：Momentary.
8G

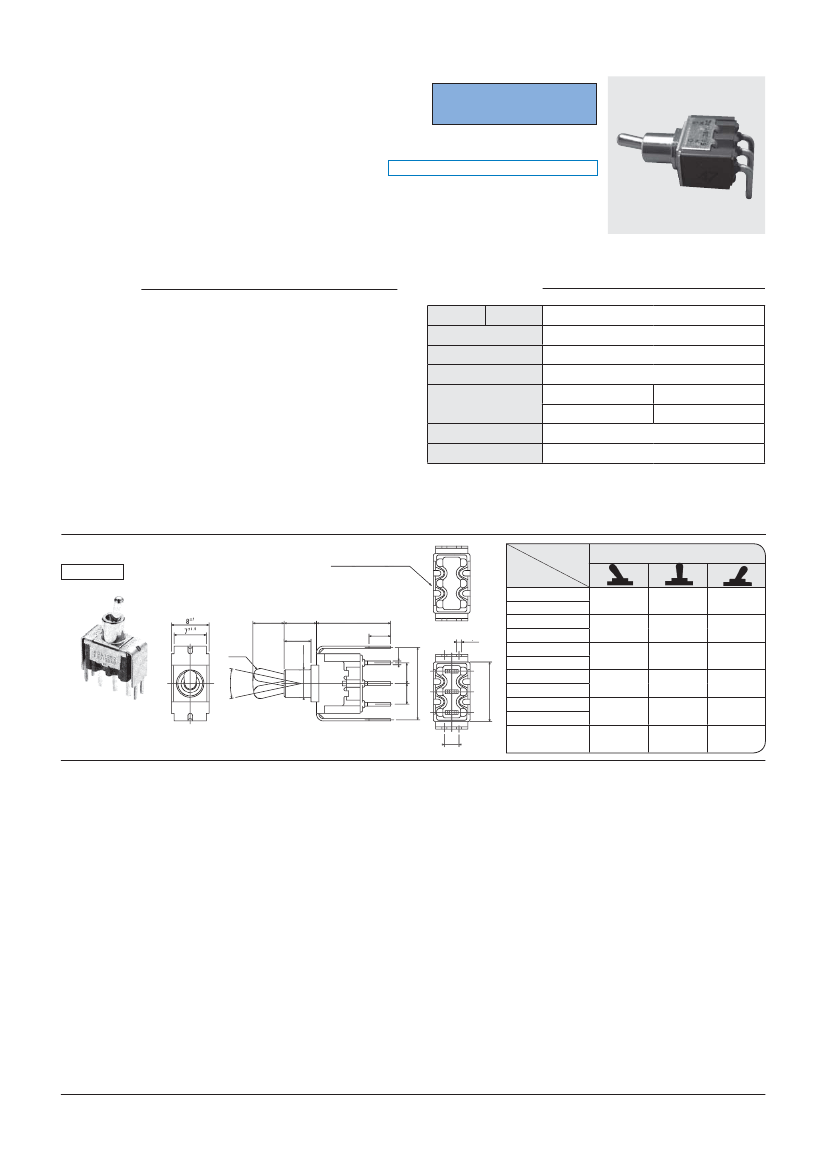

Washable Toggle Switch
■Features
The
8G
Washable Toggle Switch is designed for PC boards
and are easily mountable on the board. A PC support
terminal is provided for stable mounting. The process-
sealed structure allows cleaning after soldering.
Washable
RoHS Compliant
■
:WLJPÄJH[PVUZ
Rating
Max.
6A 125VAC・3A 250VAC・DC30V 4A
10mΩ max.
500VAC 1 minute
10,000MΩ min.
Alternate type
Momentary type
−30∼＋85℃
−40∼＋85℃
（250VDC）
50,000 cycles
25,000 cycles
（1A
200μVAC）
Initial contact resistance
Initial dielectric strength
Initial Insulation resistance
Electrical life
Operating
temperature range
Storage
temperature range

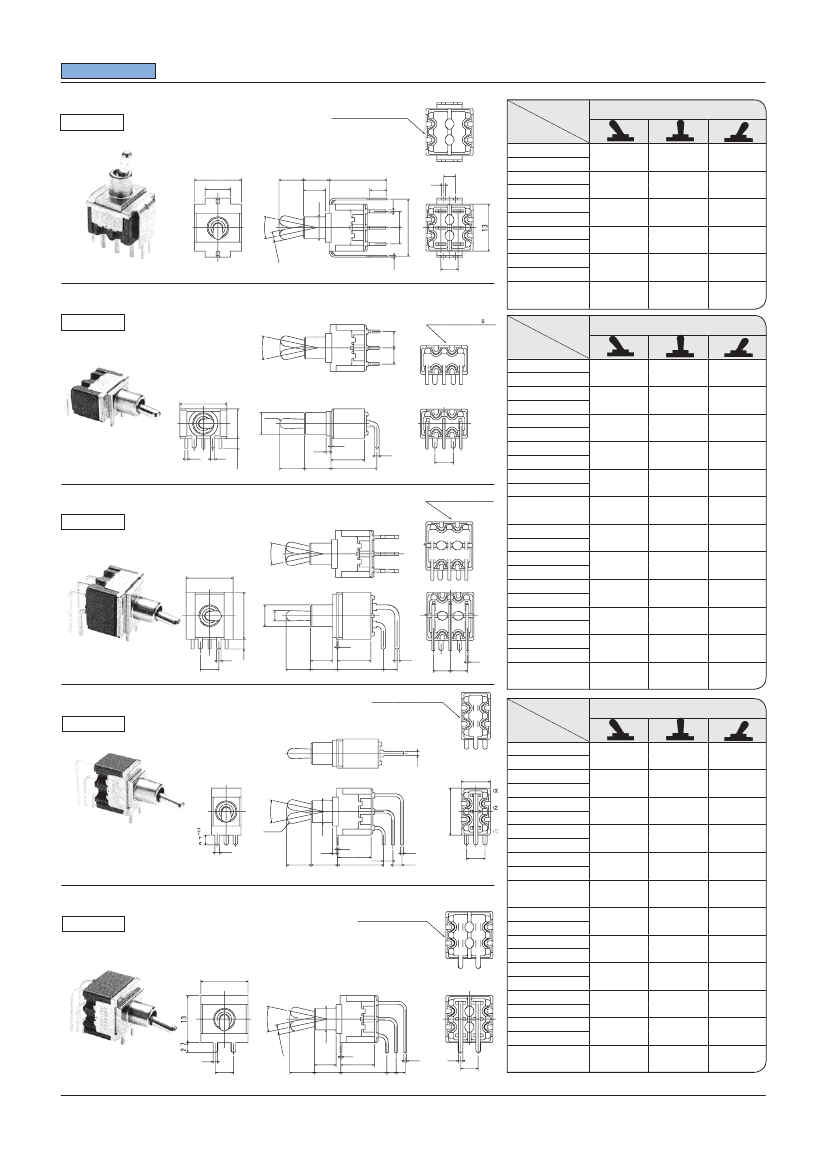

8G
：
Short Toggle
SPDT
PC Straight
Switching
function
Part No.
Viewed from rating marking side
8G1012−Z
ON
▲
8G1012C−Z
★
8G1022−Z
ON
▲
8G1022C−Z
8G1042−Z
（ON）
▲
8G1042C−Z
★
8G1052−Z
ON
▲
8G1052C−Z
▲
8G1062−Z
ON
▲
8G1062C−Z
Terminal numbers are not shown on the switch.
−
OFF
OFF
OFF
−
−
ON
ON
（ON）
（ON）
（ON）
2−1
Connecting terminals
2−3
■PC
Hole Layouts
…………Page
411.
■;LYTPUHS
:[`SLZ
…………Page
387.
（ON）
：Momentary.
▲
：
Inquiry products.
★：Made
to order products.
Washable
8G
：
Short Toggle
Switching
function
Terminal numbers are not shown on the switch.
DPDT
PC Straight
Viewed from rating marking side
Part No.
SPDT
Right Angle
Terminal numbers are not shown on the switch.
8G2012−Z
ON
▲
8G2012C−Z
▲
8G2022−Z
ON
▲
8G2022C−Z
★
8G2042−Z
（ON）
▲
8G2042C−Z
★
8G2052−Z
ON
▲
8G2052C−Z
▲
8G2062−Z
ON
▲
8G2062C−Z
2−3
Connecting terminals
5−6
Switching
function
Part No.
−
OFF
OFF
OFF
−
−
ON
ON
（ON）
（ON）
（ON）
2−1
5−4
Viewed from rating marking side
DPDT
Right Angle
8G1014−Z
ON
★
8G1014C−Z
★
8G1024−Z
ON
★
8G1024C−Z
★
8G1044−Z
（ON）
★
8G1044C−Z
★
8G1054−Z
ON
▲
8G1054C−Z
☆
8G1064−Z
ON
★
8G1064C−Z
Terminal numbers are not shown on the switch.
−
OFF
OFF
OFF
−
−
−
OFF
OFF
OFF
−
−
ON
ON
（ON）
（ON）
（ON）
2−1
ON
ON
（ON）
（ON）
（ON）
2−1
5−4
Connecting terminals
2−3
8G2014−Z
ON
▲
8G2014C−Z
★
8G2024−Z
ON
▲
8G2024C−Z
▲
8G2044−Z
（ON）
▲
8G2044C−Z
▲
8G2054−Z
ON
▲
8G2054C−Z
▲
8G2064−Z
ON
▲
8G2064C−Z
2−3
Connecting terminals
5−6
Terminal numbers are not shown on the switch.
SPDT
Vertical Mount
Switching
function
Part No.
Viewed from rating marking side
8G1016−Z
ON
▲
8G1016C−Z
★
8G1026−Z
ON
▲
8G1026C−Z
★
8G1046−Z
（ON）
▲
8G1046C−Z
★
8G1056−Z
ON
▲
8G1056C−Z
★
8G1066−Z
ON
▲
8G1066C−Z
−
OFF
OFF
OFF
−
−
−
OFF
OFF
OFF
−
−
ON
ON
（ON）
（ON）
（ON）
2−1
ON
ON
（ON）
（ON）
（ON）
2−1
5−4
DPDT
Vertical Mount
Terminal numbers are not shown on the switch.
Connecting terminals
2−3
8G2016−Z
ON
▲
8G2016C−Z
▲
8G2026−Z
ON
▲
8G2026C−Z
▲
8G2046−Z
（ON）
▲
8G2046C−Z
▲
8G2056−Z
ON
▲
8G2056C−Z
▲
8G2066−Z
ON
▲
8G2066C−Z
2−3
Connecting terminals
5−6
☆：Semi-standard
products.
★：Made
to order products.
▲
：
Inquiry products.
（ON）
：Momentary.
