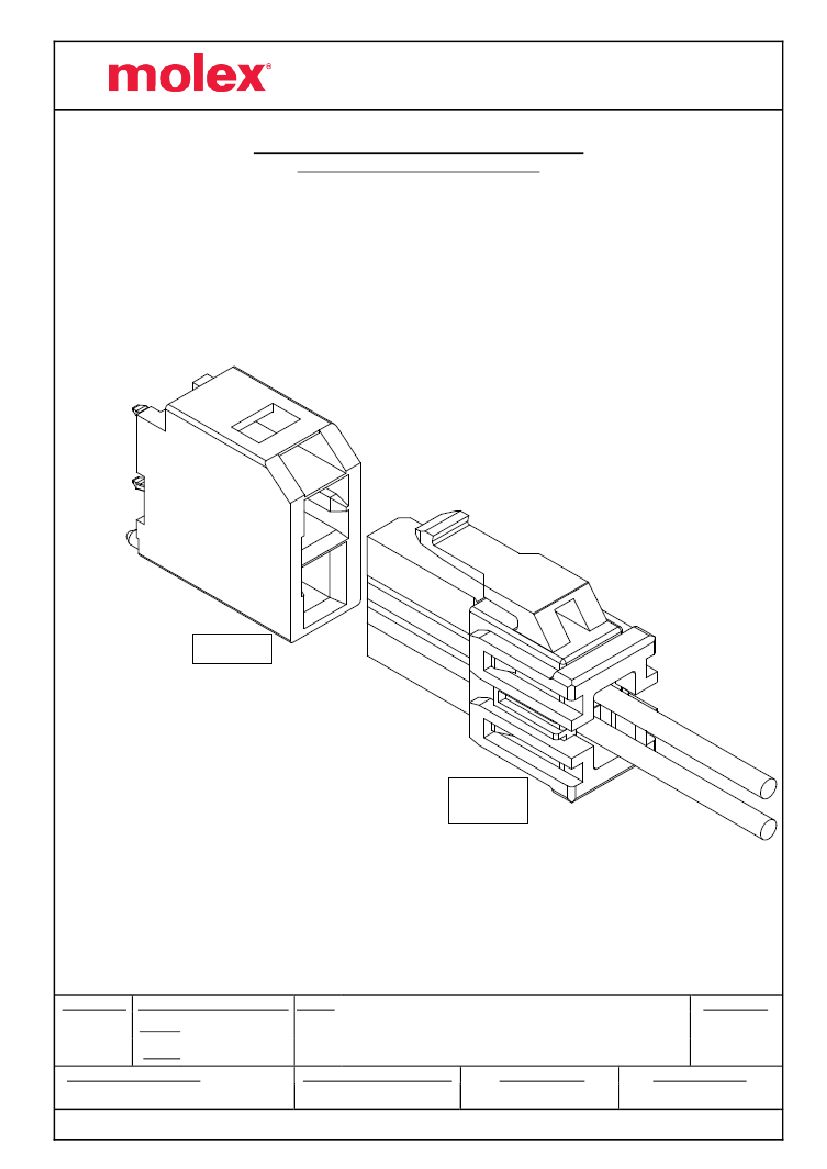

PRODUCT SPECIFICATION
6.5MM PITCH WIRE TO BOARD CONNECTOR
6.5mm ピッチ電線対基板用コネクタ
1.0 SCOPE
適用範囲
This Product Specification covers the performance requirements 6.5mm CENTER SPACING
P.C. B. CONNECTOR series.
本仕様書は、6.5mmピッチ電線対基板用コネクタの要求仕様について規定する。
151048
151049/
151207
REVISION: ECR/ECN INFORMATION: TITLE:
SHEET No.
B
EC No:
607684
DATE:
2018 / 15 / 11
6.5mm WIRE TO BOARD
CONNECTOR
CREATED / REVISED BY:
CHECKED BY:
1
of
10
APPROVED BY:
DOCUMENT NUMBER:
PS-151048-0001
SMAHAJANSHET
NCSR
NCSR
TEMPLATE FILENAME: PRODUCT_SPEC[SIZE_A4] (V.1).DOC
PRODUCT SPECIFICATION
2.0 PRODUCT DESCRIPTION
½品について
2.1 PRODUCT NAME AND SERIES NUMBER(S)
½品名称及び½品シリーズ番号
Product Name
½品名称
Part Number
½品シリーズ番号
6.5 mm Pitch Receptacle Housing
6.5mmピッチのノングロウワイヤーレセプタクルハウジング
151049 - ****
6.5 mm Pitch Header Assembly
6.5mmピッチヘッダーアセンブリ
6.5 mm Pitch Glow Wire Receptacle Housing
6.5mmピッチレセプタクルハウジング
AWG # 16
½
# 22
Φ3.3½Φ2.0
Ins. O.D.
AWG # 20
½#
26
Φ2.35½Φ1.25
Ins. O.D.
151048-****
151207-****
50597－8*00
Receptacle Terminal
レセプタクル端子
50598－8*00
Retainer
リテーナ
51143 - **05
2.2 DIMENSIONS, MATERIALS, PLATINGS AND MARKINGS
寸法、材料、メッキ、及びマーキング
See Sales Drawing SD-151048-0001,1512070001-SD and SD-151049-0001 for information on
dimensions, materials, platings and markings.
寸法、材料、メッキ、及びマーキングに関しては、½品図面SD-151048-0001,1512070001-SD
及びSD-151049-0001を参照。
2.3 SAFETY AGENCY APPROVALS:
安全認証機関による認定
UL File Number:
CSA File Number:
VDE File Number:
E29179
70056261 (LR 19980-479)
241628
REVISION: ECR/ECN INFORMATION: TITLE:
SHEET No.
B
EC No:
607684
DATE:
2018 / 15 / 11
6.5mm WIRE TO BOARD
CONNECTOR
CREATED / REVISED BY:
CHECKED BY:
2
of
10
APPROVED BY:
DOCUMENT NUMBER:
PS-151048-0001
SMAHAJANSHET
NCSR
NCSR
TEMPLATE FILENAME: PRODUCT_SPEC[SIZE_A4] (V.1).DOC
PRODUCT SPECIFICATION
3.0 RATINGS AND APPLICABLE WIRES
定格及び適用電線
Item
項目
Rated Voltage (MAX.)
最大許容電圧
CKT
AWG. #16
AWG. #18
AWG. #20
最大許容電流、及び
適用電線
AWG. #22
AWG. #24
AWG. #26
Ambient Temperature Range
½用温度範囲
600 V
2
10Ａ
9Ａ
7Ａ
5Ａ
4Ａ
3Ａ
4
9Ａ
8Ａ
6Ａ
4Ａ
3Ａ
2Ａ
6
9Ａ
8Ａ
6Ａ
4Ａ
3Ａ
2Ａ
[ AC (rms) / DC]
Φ1.25½Φ3.3mm
Insulation O.D.
Standard
規
格
Rated Current (MAX.)
and Applicable wires
-40
℃
~
＋105
℃
*1
*1
Including terminal temperature rise.
*1 通電による温度上昇分も含む
4.0 PERFORMANCE
性½
4.1 ELECTRICAL REQUIREMENTS
電気的性½
ITEM
項
目
Low Level Contact
Resistance
(LLCR)
接触抵抗
TEST CONDITION
条
件
Mate connectors with dry circuit (20 mV Max.,
10
mA) on mated connector.
(JIS C5402 5.4)
コネクタを嵌合させ、開放電圧20mV以下、短絡
電流10mAにて測定する。
Mate connectors apply a voltage of
500
V DC
between adjacent terminal or ground
(JIS C5402 5.2/MIL-STD-202 Method 302)
コネクタを嵌合させ、隣接する端子間、及び端
子½アース間にDC500Vを印加し測定する。
Mated connectors apply 1500V AC (rms) for
1
minute between adjacent terminal or ground.
(JIS C5402 5.1/MIL-STD-202 Method 301)
コネクタを嵌合させ、隣接する端子間、及び端
子½アース間にAC1500V(rms)を1分間印加する
REQUIREMENT
規
格
10 mΩ
MAX
Value excludes bulk
resistance of terminal
導½抵抗は差し引く
1
2
Insulation
Resistance
絶縁抵抗
1000 MΩ
MIN
3
Dielectric
Withstanding
Voltage
耐電圧
No voltage breakdown
異常なきこと
REVISION: ECR/ECN INFORMATION: TITLE:
SHEET No.
B
EC No:
607684
DATE:
2018 / 15 / 11
6.5mm WIRE TO BOARD
CONNECTOR
CREATED / REVISED BY:
CHECKED BY:
3
of
10
APPROVED BY:
DOCUMENT NUMBER:
PS-151048-0001
SMAHAJANSHET
NCSR
NCSR
TEMPLATE FILENAME: PRODUCT_SPEC[SIZE_A4] (V.1).DOC
PRODUCT SPECIFICATION
4
Contact Resistance
on Crimped Portion
圧着部接触抵抗
Crimp the applicable wire on to the terminal,
measure by dry circuit, 20mV MAX., 10mA.
端子に適合電線を圧着し、開放電圧20mV以
下、短絡電流10mAにて測定する。
5 mΩ
MAX
4.2 MECHANICAL REQUIREMENTS
機械的性½
ITEM
項
目
TEST CONDITION
条
件
Insert and withdraw connectors at the speed rate
of 25±3mm/minute.
毎分25±3mmの速さで挿入・抜去を行う
AWG. #16
Fix the crimped terminal,
apply axial pull out force on
the wire at the speed rate of
25±3mm/minute.
(JIS C5402 6.8)
圧着された端子を治具に固定
し、電線を軸方向に毎分25±
3mmの速さで引張る。
AWG. #18
AWG. #20
AWG. #22
AWG. #24
AWG. #26
Terminal Insertion
Force
(Receptacle)
端子挿入力
Insert the crimped terminal to housing at the
speed rate of 25±3mm/minute.
圧着された端子をハウジングに挿入する。
REQUIREMENT
規
格
Refer to 6.0
第６項参照
127.4 N MIN.
107.8 N MIN.
58.8 N MIN.
39.2 N MIN.
29.4 N MIN.
14.7 N MIN.
5
Insertion and
Withdrawal Force
挿入抜去力
6
Crimping Pull Out
Force
(Receptacle)
圧着部引張り強度
7
39.2 N MAX.
8
Apply axial pull out force at the speed rate of 25
Terminal / Housing
±3mm/minute
on the terminal assembled in the
Retention Force
housing.
(Receptacle)
圧着された端子をハウジングに装着し、電線を
端子保持力
軸方向に毎分25±3mmの速さで引張る。
39.2 N MIN.
9
Pin Retention Force
(Header)
ピン保持力
Apply axial push force at the speed rate of 25±3
mm/minute.
ヘッダーを治具に固定し、毎分25±3mmの速さ
でピンを軸方向に押す
19.6 N MIN.
10
Lock Strength
ロック強度
Mate connectors apply axial pull out force at the
speed rate of 25±3mm/minute.
コネクタを嵌合させ、軸方向に毎分25±3mmの
速さで引張る。
49.0 N MIN.
REVISION: ECR/ECN INFORMATION: TITLE:
SHEET No.
B
EC No:
607684
DATE:
2018 / 15 / 11
6.5mm WIRE TO BOARD
CONNECTOR
CREATED / REVISED BY:
CHECKED BY:
4
of
10
APPROVED BY:
DOCUMENT NUMBER:
PS-151048-0001
SMAHAJANSHET
NCSR
NCSR
TEMPLATE FILENAME: PRODUCT_SPEC[SIZE_A4] (V.1).DOC
PRODUCT SPECIFICATION
11
Retainer Insertion
Force
リテーナ装着力
Insert a retainer into the housing at the speed
rate of 25±3mm/minute.
毎分25±3mmの速さでハウジングに装着する。
29.4 N MAX.
4.3 ENVIRONMENTAL REQUIREMENTS
耐環境性½、その他
ITEM
項
目
TEST CONDITION
条
件
REQUIREMENT
規
格
12
Durability
繰り返し挿抜
Mate and un-mate connectors with a rate of 10
cycles/minute.
(a) Mate and un-mate connectors to 4 cycles
(b) Mate and un-mate connectors to 23 cycles
(c) Mate and un-mate connectors to 30 cycles
1分間に10回以下の速さで挿入・抜去を30回繰り
返し4回目、23回目、30回目挿入時の抵抗値を測
定する。
Mate connectors,
carrying
rated current load.
Contact resistance
接触抵抗値
20 mΩ
MAX
13
Temperature Rise
温度上昇
コネクタを嵌合させ、最大許容電流を通電し接
点部の上昇温度を測定する。
Amplitude : 1.5mm P-P
Sweep time: 10-55-10 Hz in 1 minute
: 2 hours in each X.Y.Z. axes.
Temperature Rise
上昇温度
30℃ MAX.
Contact resistance
接触抵抗値
20 mΩ
MAX
Discontinuity < 1
s
瞬断＜1μs
Visual: No damage
外観：異常なきこと
Contact resistance
接触抵抗値
20 mΩ
MAX
Discontinuity < 1
s
瞬断＜１μ½
Contact resistance
接触抵抗値
20 mΩ
MAX
Visual: No damage
外観：異常なきこと
Duration
14
Vibration
耐振動性
(MIL STD-202 Method 201)
DC1mA通電状態にて、嵌合軸を含む互いに垂直
な3方向に掃引割合10~55~10Hz/分、全振幅
1.5mmの振動を各方向2時間加える。
490m/s
2
{50G}, 3 strokes in each X.Y.Z. axes.
15
Shock
耐衝撃性
(JIS C60068-2-27/MIL-STD-202 Method 213)
DC1mA通電状態にて、嵌合軸を含む互いに垂直
な６方向に490m/s
2
(50G)
の衝撃を各方向３回加
える。
Mate connectors and expose into 105±2℃ for 96
hours. (expose to room temperature for 1~2hrs
after pick up)
(JIS C60068-2-2/MIL-STD-202 Method 108)
コネクタを嵌合させ、105±2℃の雰囲気中に96
時間放½後取り出し、常温に1½2時間放½す
る。
16
Heat Resistance
耐熱性
REVISION: ECR/ECN INFORMATION: TITLE:
SHEET No.
B
EC No:
607684
DATE:
2018 / 15 / 11
6.5mm WIRE TO BOARD
CONNECTOR
CREATED / REVISED BY:
CHECKED BY:
5
of
10
APPROVED BY:
DOCUMENT NUMBER:
PS-151048-0001
SMAHAJANSHET
NCSR
NCSR
TEMPLATE FILENAME: PRODUCT_SPEC[SIZE_A4] (V.1).DOC
