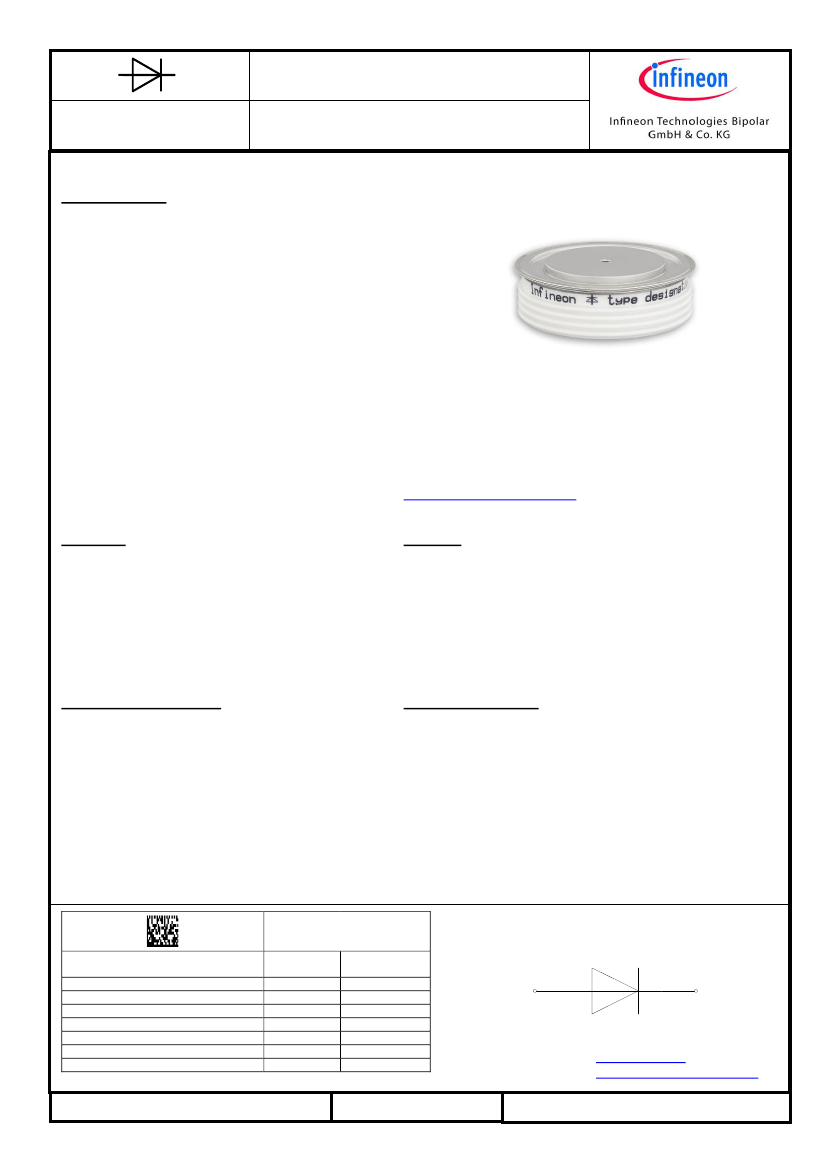

Technische Information /
technical information
Netz-Gleichrichterdiode
Rectifier Diode
D1481N
Key Parameters
V
RRM
enndaten
I
FAVM
I
FSM
V
T0
r
T
R
thJC
Clamping Force
Max. Diameter
Contact Diameter
Height
6800 V
1590 A (T
C
=100 °C)
28000 A
3570A (T
C
=55°C)
0,75 V
0,42 mΩ
14 K/kW
15 … 36 kN
76 mm
50 mm
26 mm
For type designation please refer to actual
short form catalog
http://www.ifbip.com/catalog
Merkmale
Volle Sperrfähigkeit 50/60Hz über einen weiten
Temperaturbereich
Hohe DC Sperrstabilität
Hohe Stoßstrombelastbarkeit
Hermetisch dichtes Keramikgehäuse
Hoher Gehäusebruchstrom
Features
Full blocking capability 50/60Hz over a wide
temperature range
High DC blocking stability
High surge current capability
Hermeticaly sealed ceramic package
High case non-rupture current
Typische Anwendungen
Gleichrichter für Antriebsapplikationen
Mittelspannungsumrichter
Pulsed Power - Applikationen
Kurzschliesser Applikationen
Typical Applications
Rectifier for Drives Applications
Medium voltage converters
Pulsed power applications
Crowbar Applications
content of customer DMX code
serial number
SP material number
datecode (production day)
datecode (production year)
datecode (production month)
vT class (optional)
QR class (optional)
DMX code
digit
1..7
8..16
17..18
19..20
21..22
23..26
27..30
DMX code
digit quantity
7
9
2
2
2
4
4
1
2
www.ifbip.com
support@infineon-bip.com
Seite/page 1/9
Date of Publication: 2014-04-16
Revision: 10.1
Technische Information /
technical information
Netz-Gleichrichterdiode
Rectifier Diode
Elektrische Eigenschaften / Electrical properties
Höchstzulässige Werte / Maximum rated values
Periodische Rückwärts-Spitzensperrspannung
Kenndaten
repetitive peak reverse voltage
Durchlaßstrom-Grenzeffektivwert
maximum RMS on-state current
Dauergrenzstrom
average on-state current
Stoßstrom-Grenzwert
surge current
Grenzlastintegral
I²t-value
Spitzensperrverlustleistung
Surge reverse power diddipation
T
vj
= -40°C... T
vj max
V
RRM
I
FRMSM
I
FAVM
5800
6500
6000 V
6800 V
2500 A
1590 A
1810 A
2200 A
28000 A
24500 A
3920 10³ A²s
3000 10³ A²s
150 10³ W
165 10³ W
D1481N
Elektrische
T
Eigenschaften
= 100 °C
C
T
C
= 100 °C
T
C
= 85 °C
T
C
= 55 °C
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
T
vj
= 25 °C, t
P
= 20 µs
T
vj
= T
vj max
, t
P
= 20 µs
I
FSM
I²t
P
RSM
Charakteristische Werte / Characteristic values
Durchlaßspannung
on-state voltage
Schleusenspannung
threshold voltage
Ersatzwiderstand
slope resistance
Durchlaßkennlinie
O-state characteristic
300A
i
F
3000A
T
vj
= T
vj max
, i
F
= 2500 A
T
vj
= T
vj max
T
vj
= T
vj max
T
vj
= T
vj max
v
F
V
(TO)
r
T
typ.
typ.
max.
typ.
max.
typ.
max.
A 0,6672
B 0,0001484
C -0,0456
D 0,02008
1,68 V
1,80 V
0,71 V
0,75 V
0,39 mΩ
0,42 mΩ
v
F
½
A
B
i
F
C
Ln ( i
F
1)
D
i
F
max.
A 0,6372
B 0,0001116
C -0,04813
D 0,02533
Rückwärts-Sperrstrom
reverse current
T
vj
= T
vj max
, v
R
= V
RRM
i
R
max.
50 mA
prepared by:
approved by:
TM
JP
date of publication:
revision:
2014-06-01
10.1
Date of Publication: 2014-04-16
Revision: 10.1
Seite/page 2/9
Technische Information /
technical information
Netz-Gleichrichterdiode
Rectifier Diode
Elektrische Eigenschaften / Electrical properties
Charakteristische Werte / Characteristic values
Sperrverzögerungsladung
recovered charge
D1481N
Thermische Eigenschaften
Mechanische Eigenschaften
V
R
= 1000V, T
vj
= T
vj max
C = 0,44µF, R = 47Ω
I
FM
= 1000A, -di
T
/dt = 10 A/µs
V
R
= 1000V, T
vj
= T
vj max
C = 0,44µF, R = 47Ω
I
FM
= 1000A, -di
T
/dt = 10 A/µs
Q
r
max.
11
mAs
Rückstromspitze
peak reverse recovery current
I
RM
max.
300
A
Sperrverzögerungsladung
recovered charge
V
R
= 100V, T
vj
= T
vj max
C = 0,44µF, R = 47Ω
I
FM
= 1000A, -di
T
/dt = 10 A/µs
V
R
= 100V, T
vj
= T
vj max
C = 0,44µF, R = 47Ω
I
FM
= 1000A, -di
T
/dt = 10 A/µs
Q
r
typ.
7,2
mAs
Rückstromspitze
peak reverse recovery current
I
RM
typ.
210
A
Thermische Eigenschaften / Thermal properties
Innerer Wärmewiderstand
thermal resistance, junction to case
Kühlfläche / cooling surface
beidseitig / two-sided, θ = 180°sin
beidseitig / two-sided, DC
Anode / anode, DC
Kathode / cathode, DC
Kühlfläche / cooling surface
beidseitig / two-sided
einseitig / single-sided
R
thJC
max.
max.
max.
max.
R
thCH
max.
max.
T
vj max
T
c op
T
stg
5,0 K/kW
10,0 K/kW
160 °C
-40...+160 °C
-40...+160 °C
15,8
14,0
27,0
29,0
K/kW
K/kW
K/kW
K/kW
Übergangs-Wärmewiderstand
thermal resistance, case to heatsink
Höchstzulässige Sperrschichttemperatur
maximum junction temperature
Betriebstemperatur
operating temperature
Lagertemperatur
storage temperature
Mechanische Eigenschaften / Mechanical properties
Gehäuse, siehe Anlage
case, see annex
Si-Element mit Druckkontakt
Si-pellet with pressure contact
Anpresskraft
clamping force
Gewicht
weight
Kriechstrecke
creepage distance
Schwingfestigkeit
vibration resistance
Seite 3
page 3
F
G
typ.
15...36 kN
600 g
30 mm
f = 50 Hz
50 m/s²
Date of Publication: 2014-04-16
Revision: 10.1
Seite/page 3/9
Technische Information /
technical information
Netz-Gleichrichterdiode
Rectifier Diode
D1481N

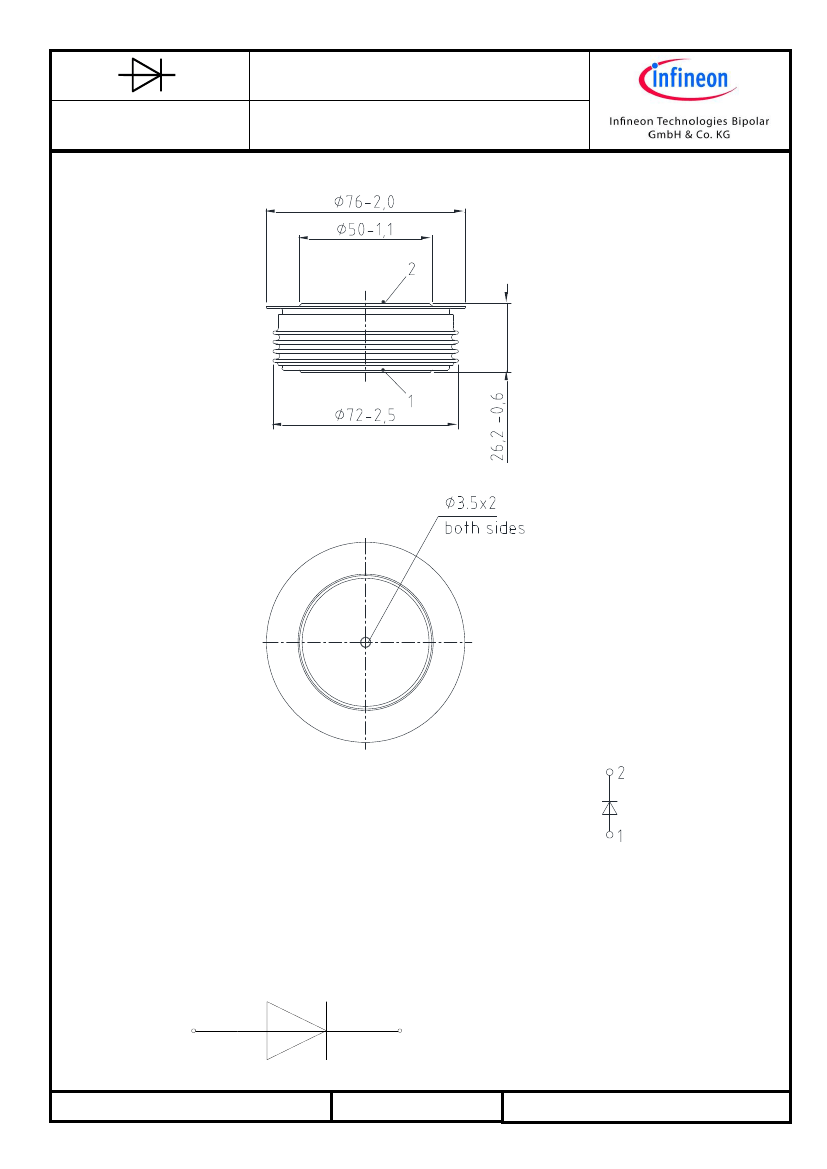

Maßbild
1
2
1: Anode/Anode
2: Kathode/Cathode
Date of Publication: 2014-04-16
Revision: 10.1
Seite/page 4/9
Technische Information /
technical information
Netz-Gleichrichterdiode
Rectifier Diode
D1481N
thJC
R,t – Werte
R
R,T-Werte
beidseitig
two-sided
Analytische Elemente des transienten Wärmewiderstandes Z
Analytical elements of transient thermal impedance Z
thJC
Pos. n
R
thn
[K/kW]
1
6,13
0,7
17,9
4,09
20
3,83
2
3,75
0,1
1,02
0,324
0,84
0,47
3
2,97
0,017
4,64
0,0846
4,42
0,0968
4
1,14
0,00428
2,92
0,0111
2,89
0,0137
5
0,01
0,0003
0,52
0,00302
0,85
0,00381
6
7
τ
n
[s]
R
thn
[K/kW]
anodenseitig
anode-sided
τ
n
[s]
R
thn
[K/kW]
kathodenseitig
cathode-sided
τ
n
[s]
Analytische Funktion / Analytical function:
Z
thJC
½
n
max
n=1
R
thn
1
e
n
-t
35
30
ai
ci
25
20
15
bi
10
5
0
0,001
0,01
0,1
t [s]
1
10
100

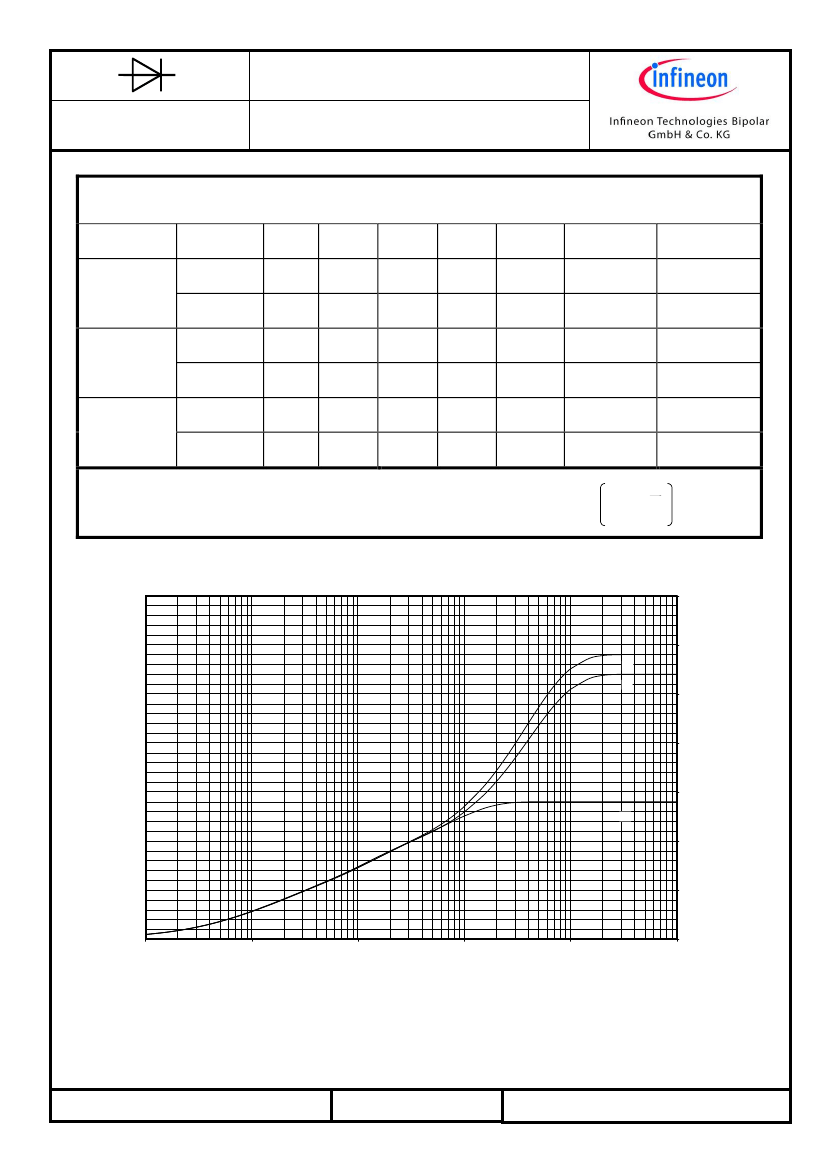

Transienter innerer Wärmewiderstand für DC / Transient thermal impedance Z
thJC
= f(t)
for DC
a
: Anodenseitige Kühlung / Anode-sided cooling
b
: Beidseitige Kühlung / Two-sided cooling
c
: Kathodenseitige Kühlung / Cathode-sided cooling
Date of Publication: 2014-04-16
Revision: 10.1
Seite/page 5/9
Z
th JC
[K/kW]
