OSCONIQ
®
P
7070
Datasheet
Version
1.2
GW P7STA2.PM

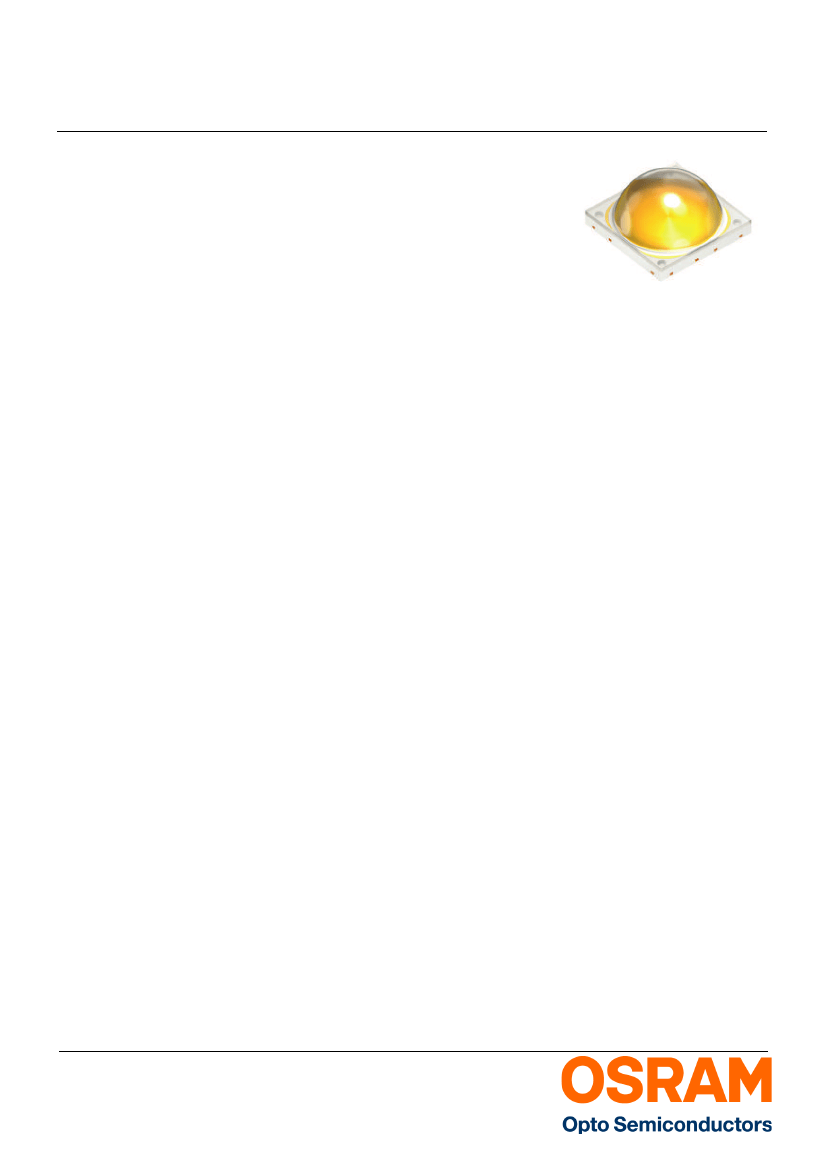

Ultra high power LED with high performance, superior
robustness and long lifetime.
Ultra-Hochleistungs-LED mit hoher Effizienz,
überlegener Stabilität und langer Lebensdauer.
Features:
•
Package:
New SMD epoxy package with silicone
lens
•
Viewing angle at 50 % I
V
:
120°
•
Color:
3000 K - 6500 K (white)
•
CRI:
min. 70 ( typ. 72 )
•
Luminous Flux:
typ. 1181 lm @ 5000 K, 85 °C
•
Luminous efficacy:
typ. 147 lm/W @ 5000 K,
85 °C
•
Corrosion Robustness:
Superior Corrosion
Robustness
Applications
•
Street and tunnel lighting
•
Outdoor lighting
Besondere Merkmale:
•
Gehäusetyp:
Neues SMD Epoxyd Gehäuse mit
Silikonlinse
•
Abstrahlwinkel bei 50 % I
V
:
120°
•
Farbe:
3000 K - 6500 K (weiß)
•
CRI:
min. 70 ( typ. 72 )
•
Lichtstrom:
typ. 1181 lm @ 5000 K, 85 °C
•
Lichtausbeute:
typ. 147 lm/W @ 5000 K, 85 °C
•
Korrosionsstabilität:
Höchste
Korrosionsbeständigkeit
Anwendungen
•
Straßen und Tunnel
•
Außenbeleuchtung
2017-0
8-14
1
Version
1.2
Ordering Information
Bestellinformation
Type:
Typ:
GW P7STA2.PM
Color
Temperature
Farbtemperatur
Luminous Flux
1)
page 22
Ordering Code
Bestellnummer
Lichtstrom
1)
Seite 22
I
F
= 1400 mA, T
J
=
85 °C
[K]
Φ
V
[lm]
GW P7STA2.PM-VFVG-30S5-1
GW P7STA2.PM-VGVH-35S5-1
GW P7STA2.PM-VGVH-40S5-1
GW P7STA2.PM-VHVJ-40S5-1
GW P7STA2.PM-VHVJ-45S5-1
GW P7STA2.PM-VHVJ-50S5-1
GW P7STA2.PM-VJWF-50S5-1
GW P7STA2.PM-VJWF-57S5-1
GW P7STA2.PM-VHVJ-57S5-1
GW P7STA2.PM-VHVJ-65S5-1
Note:
3000
3500
4000
4000
4500
5000
5000
5700
5700
6500
1040
...
1120
1080
...
1160
1080
...
1160
1120
...
1200
1120
...
1200
1120
...
1200
1160
...
1240
1160
...
1240
1120
...
1200
1120
...
1200
Q65112A4312
Q65112A4311
Q65112A4310
Q65112A4309
Q65112A4308
Q65112A4307
Q65112A4304
Q65112A4303
Q65112A4306
Q65112A4305
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. GW P7STA2.PM-VGVH-35S5-1
means that only one group VG, VH will be shippable for any packing unit.
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped
on any packing unit. E. g. GW P7STA2.PM-VGVH-35S5-1 means that only one forward voltage group DE,EE,FE will be shippable.
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. GW P7STA2.PM-VGVH-35S5-1
bedeutet, dass in einer Verpackungseinheit nur eine der Helligkeitsgruppen VG, VH enhalten ist.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit
wird nur eine Durchlassspannungsgruppe geliefert. Z. B. GW P7STA2.PM-VGVH-35S5-1 bedeutet, dass nach
Durchlassspannungsgruppen gruppiert wird. In einer Verpackungseinheit ist nur eine der Durchlassspannungsgruppen DE,EE,FE
enthalten (siehe Seite 5).
2017-
08-14
2
Version
1.2
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
J
= 85 °C)
Surge current
Stoßstrom
(t ≤ 10 µs; D = 0.005; T
J
= 85 °C)
Reverse current
2)
page 22
Sperrstrom
2)
Seite 22
ESD withstand voltage
ESD Festigkeit
(acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class
3B)
GW P7STA2.PM
Symbol
Symbol
T
op
T
stg
T
j
I
F
Values
Werte
-40 ... 125
-40 ... 125
135
400 ... 2000
Unit
Einheit
°C
°C
°C
mA
I
FM
3000
mA
I
R
V
ESD
200
8
mA
kV
2017-0
8-14
3
Version
1.2
Characteristics
(T
J
= 85 °C; I
F
= 1400 mA)
Kennwerte
Parameter
Bezeichnung
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
3)
page 22
Durchlassspannung
3)
Seite 22
Reverse voltage
Sperrspannung
Color rendering index
4)
page 22
Farbwiedergabe Index
4)
Seite 22
(3000K - 6500K)
(typ.)
(min.)
(typ.)
(max.)
(max.)
(typ.)
(min.)
GW P7STA2.PM
Symbol
Symbol
2ϕ
V
F
V
F
V
F
V
R
R
a
R
a
R
th JS el
Values
Werte
120
5.20
5.74
6.00
1.2
72
70
Unit
Einheit
°
V
V
V
V
-
-
K/W
"Electrical" thermal resistance junction / solder point (typ.)
0.5
"Elektrischer" Wärmewiderstand Sperrschicht /
Lötpad
(with efficiency η
e
= 39 %)
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
2017-0
8-14
4
Version
1.2
Brightness Groups
Helligkeitsgruppen
Group
Gruppe
VF
VG
VH
VJ
WF
GW P7STA2.PM
Luminous Flux
1)
page 22
Lichtstrom
1)
Seite 22
(min.) Φ
V
[lm]
1040
1080
1120
1160
1200
Luminous Flux
1)
page 22
Lichtstrom
1080
1120
1160
1200
1240
1)
Seite 22
(max.) Φ
V
[lm]
Forward Voltage Groups
3)
page 22
Durchlassspannungsgruppen
3)
Seite 22
Group
Gruppe
DE
EE
FE
(min.) V
F
[V]
5.25
5.50
5.75
(max.) V
F
[V]
5.50
5.75
6.00
2017-0
8-14
5
