HS301 Series
•
3.0°C/W Thermal resistance
•
Suitable for 1 single or dual SSRs
•
DIN rail or panel mounting
Panel Mount
GENERAL SPECIFICATIONS
Control Voltage
Model Number
Thermal resistance [°C/W]
Surface area [in²/cm²]
Heat sink mounting
Weight [lbs/grs]
Material
Finish
SSR Mounting Holes/ threads
Mounting screw torque [in lbs/nm]
Number and type of relay accepted
Accepts Fan/size [mm]
Panel Mount
HS301
3.0
59/381
Panel Mount
0.40/178
Aluminum
None
2, 8x32
15-20/1.7-2.2
1 or 2 single or dual
Yes/ 1-40
Din-Rail Mount
HS301DR
3.0
59/381
Panel or Din-Rail Mount
0.47/209
Aluminum
None
2, 8x32
15-20/1.7-2.2
1 or 2 single or dual
Yes/ 1-40

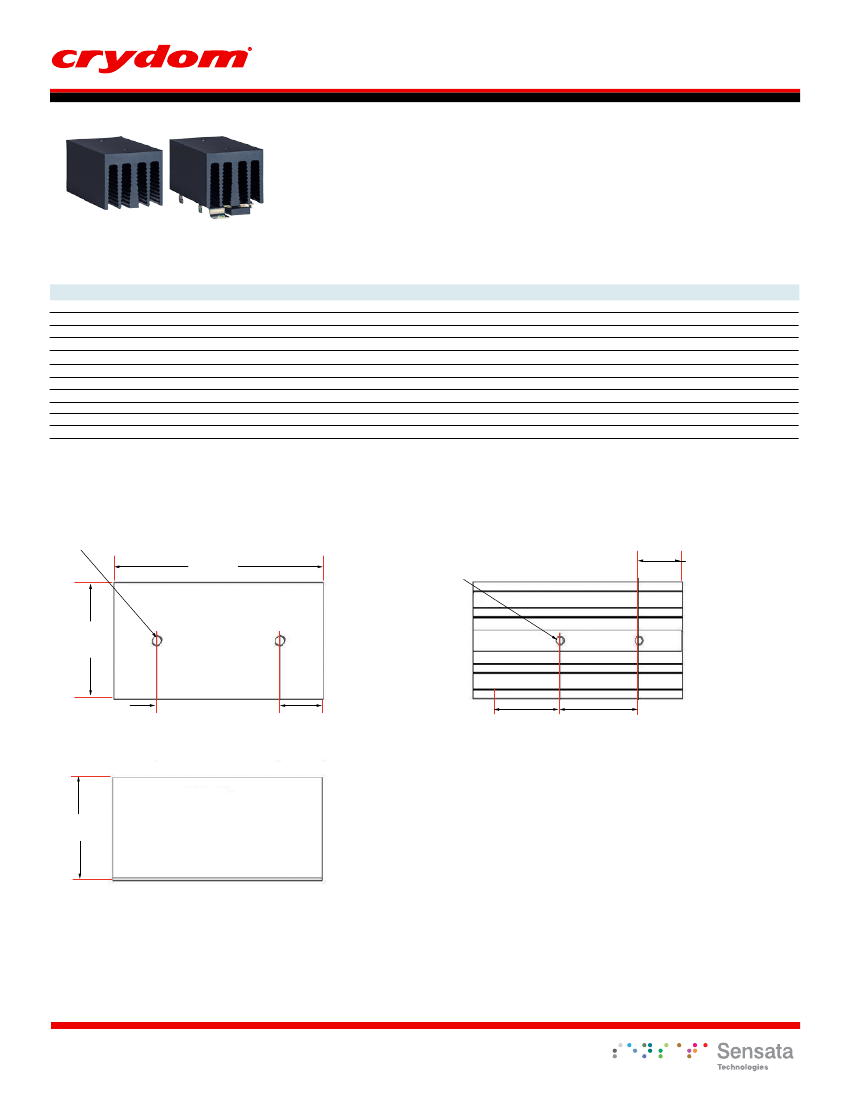

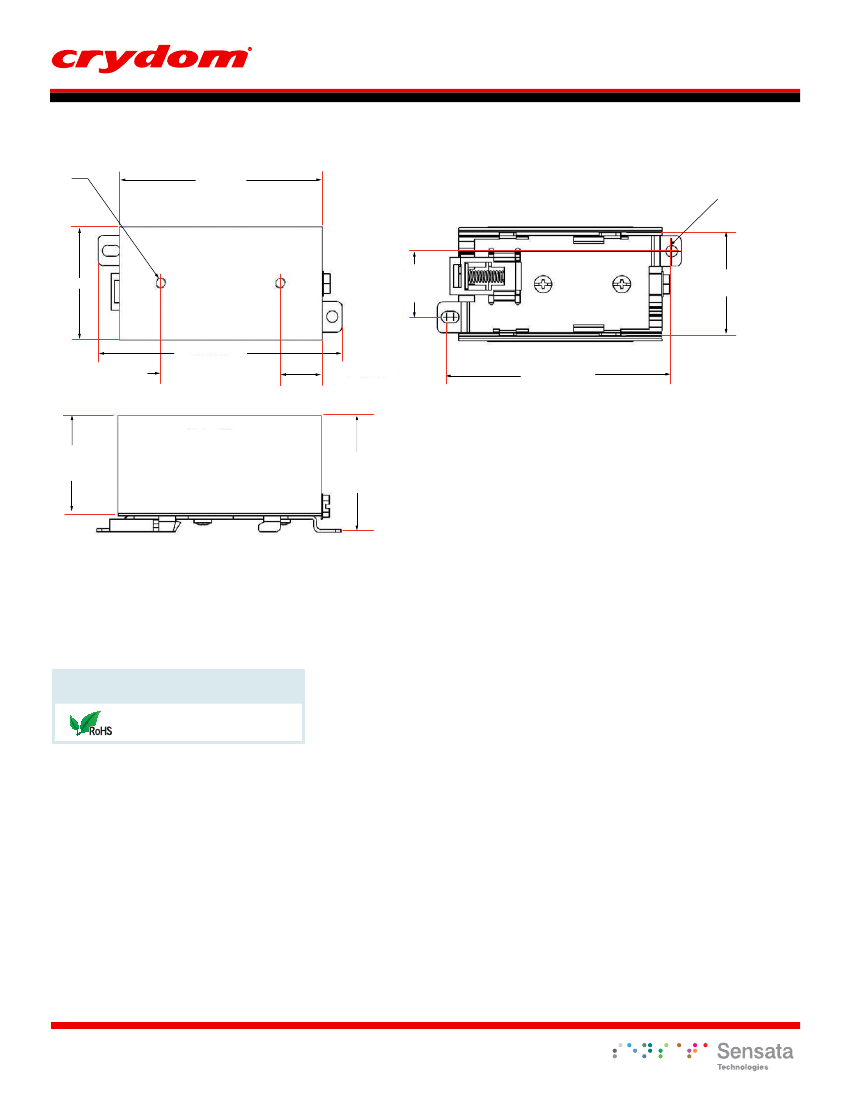

MECHANICAL SPECIFICATIONS
Tolerances: ±0.02 in / 0.5 mm
All dimensions are in: inches [millimeters]
2X 6-32 UNC-2B
TAP .26
3.19 [81.0]
HS301
2X 6-32 UNC-2B
TAP .26
Bottom View
0.67 [16.9]
Top View
3.54
[90.0
]
1.87[47.7]
0.66[16.7]
1.32 [33.6]
1.20 [30.5]
Side View
1.57
[40.0
]
