PT8A2511
Toaster Controller
Features
Defrost mode for frozen bread
Reheat mode
Operating voltage: 3.5~5.5V
Few external components
DIP-8 and SOIC-8 package
Description
The PT8A2511 is a CMOS LSI chip designed for
toaster. Besides normal heating, it also provides defrost
and reheat work modes. It provides low cost solution for
toaster.
Applications
Toaster
Pin Configuration
DEFROST 1
8 GND
PT8A2511P
PT8A2511PE
REHEAT 2
RELAY 3
Vcc 4
7 CX
6 OSC
5 RX
Pin Description
Name
DEFROST
REHEAT
RELAY
Vcc
RX
OSC
CX
GND
Pin No.
1
2
3
4
5
6
7
8
Type
I/O
I/O
O
-
O
I/O
O
-
DIP-8 and SOIC-8 (Top View)
Top view
Description
As input, requires a negative pulse to active "Defrost" function. As output,
gives a "Defrost" function indicator
As input, requires a negative pulse to active "Reheat" function. As output, gives
a "Reheat" function indicator
RELAY drive output. High active.
Power supply
Shorts to VCC once an active negative pulse appears at Reheat
Oscillator input/output, oscillator's Frequency of 1024Hz with an external R1,C1
Shorts to GND once an active negative pulse appears at Defrost
Power Ground
12-07-0006
1
PT0146-5
07/06/2011
PT8A2511
Toaster Controller
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Block Diagram
V
CC
DEFROST
REHEAT
Controller
RX
CX
Power
On Reset
OSC
system
oscillator
Frequency
divider
RELAY
12-07-0006
2
PT0146-5
07/06/2011
PT8A2511
Toaster Controller
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maximum Ratings
Storage Temperature ................................................................................... -40oC to +125oC
Ambient Temperature with Power Applied .................... 0
o
C to +85
o
C
Supply Voltage to Ground Potential (Inputs & VCC Only)......................-0.5 to +5.5V
Supply Voltage to Ground Potential (Outputs & D/O Only) ....................-0.5 to +5.5V
DC Input Voltage ................................................................................................-0.5 to +5.5V
DC Output Current ..........................................................................................................20mA
Power Dissipation ........................................................................................................ 500mW
Note:
Stresses greater than those listed under MAXIMUM
RATINGS may cause permanent damage to the
device. This is a stress rating only and functional
operation of the device at these or any other condi-
tions above those indicated in the operational sec-
tions of this specification is not implied. Exposure
to absolute maximum rating conditions for extended
periods may affect reliability.
Recommended operation conditions
Symbol
T
A
V
CC
V
IH
V
IL
Description
Operation Temperature
Supply voltage
Input High Voltage
Input Low Voltage
Min
0
3.5
0.8V
CC
0
Type
25
4.0
-
-
Max
+85
5.5
0
0.35V
CC
Unit
C
V
V
V
Electrical Characteristics
(T
A
= 0 ~ 85º unless otherwise noted)
C,
Symbol
V
IL
I
OH
I
OL
I
OH
I
OL
I
IH
I
IL
OSC
I
CC
Description
Input High Voltage
Output Source Current
Output Sink Current
Output Source Current
Output Sink Current
Input High Leakage
Current
Input Low Leakage
Current
Frequency of normal
oscillator
Power supply Current
Test Conditions
PIN: DEFROST,
REHEAT
PIN: DEFROST,
REHEAT
PIN: DEFROST,
REHEAT
PIN: RELAY
PIN: RELAY
-
-
V
CC
=4.0V
V
CC
=3.5V
V
OH
=3.0V
V
CC
=3.5V
V
OL
=0.5V
V
CC
=3.5V
V
OH
=2.0V
V
CC
=3.5V
V
OL
=0.5V
V
CC
=4.0V
V
IH
=3.5V
V
CC
=4.0V
V
IL
=0.5V
V
CC
=4.0V, R1=56kΩ, C1=223
V
CC
=4.0V, R1=56kΩ, C1=223, all output
floating
Min
-
-2.0
4
-15
0.5
-
-
952
-
Type
-
-
-
-
-
-
-
1024
-
Max
2.0
-
-
-
-
-1
1
1096
100
Unit
V
mA
mA
mA
mA
µA
µA
Hz
µA
12-07-0006
3
PT0146-5
07/06/2011
PT8A2511
Toaster Controller
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Application Circuit
CONTROL BOARD
VCC
R16
1K
R2
1K
R14
1K
R17
1K
C3
47UF
R12
VZ1
3.9V
R5
1K
R1
240
D2
HEATER
SLOT1
1N4007
C1
220UF/16V
R8
SLOT2
R10
R9
R15
REHEAT
DFROST
LEVER
S1
L1
PT8A2511P
DEFROST
REHEAT
R11
510
R13
510
SW1
SW2
R3 2K
1
2
3
DFROST GND
REHEAT
RELAY
VCC
CX
OSC
RX
8
C2
7
6
5
R7
56k
NTC
R6 250k
R18
CANCEL
SW3
8050
C4
222
223
D1
1N4148
Q1
220V
VCC 4
R4
Note:
It's better to make
C2 less than 563 and R7
larger than 30k
12-07-0006
4
TEM
PT0146-5
07/06/2011
PT8A2511
Toaster Controller
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

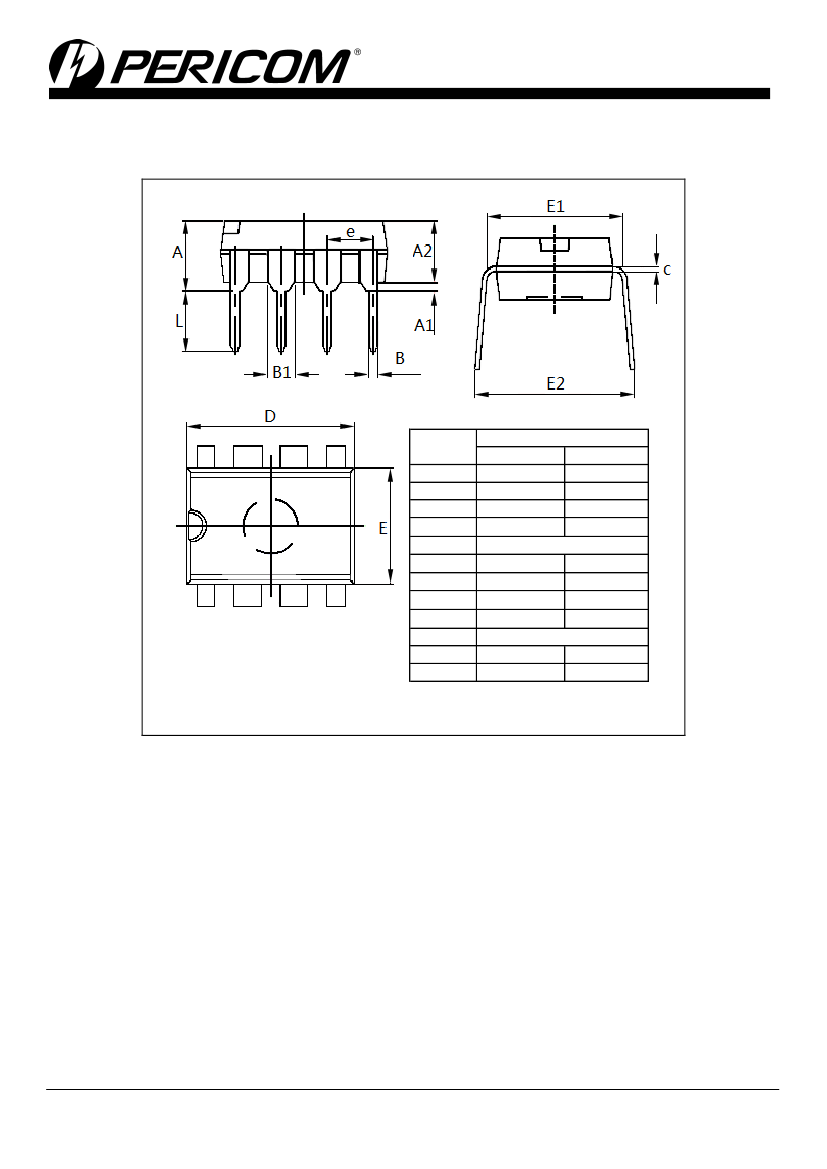

Mechanical Information
PE (DIP-8)
Symbol
A
A1
A2
B
B1
c
D
E
E1
e
L
E2
Note:
1) Controlling dimensions in millimeters.
2) Ref : JEDEC MS-001D/BA
Dimensions In Millimeters
Min
Max
3.710
4.310
0.510
3.200
3.600
0.380
0.570
1.524 BSC
0.204
0.360
9.000
9.400
6.200
6.600
7.320
7.920
2.540 BSC
3.000
3.600
8.400
9.000
12-07-0006
5
PT0146-5
07/06/2011
