3021058-03M

Description
USB 2.0 A MALE TO USB 2.0 A FEMA
CategoryThe connector    Connector bracket
File Size319KB,1 Pages
ManufacturerQualtek Electronics Corporation
Websitehttp://www.qualtekusa.com/
Environmental Compliance
Download Datasheet Parametric View All

3021058-03M Online Shopping

Suppliers Part Number Price MOQ In stock
3021058-03M - - View Buy Now

3021058-03M Overview

USB 2.0 A MALE TO USB 2.0 A FEMA

3021058-03M Parametric

Parameter NameAttribute value
Is it Rohs certified?conform to
Reach Compliance Codeunknown
Connector bracket typeCABLE ASSEMBLY
Base Number Matches1

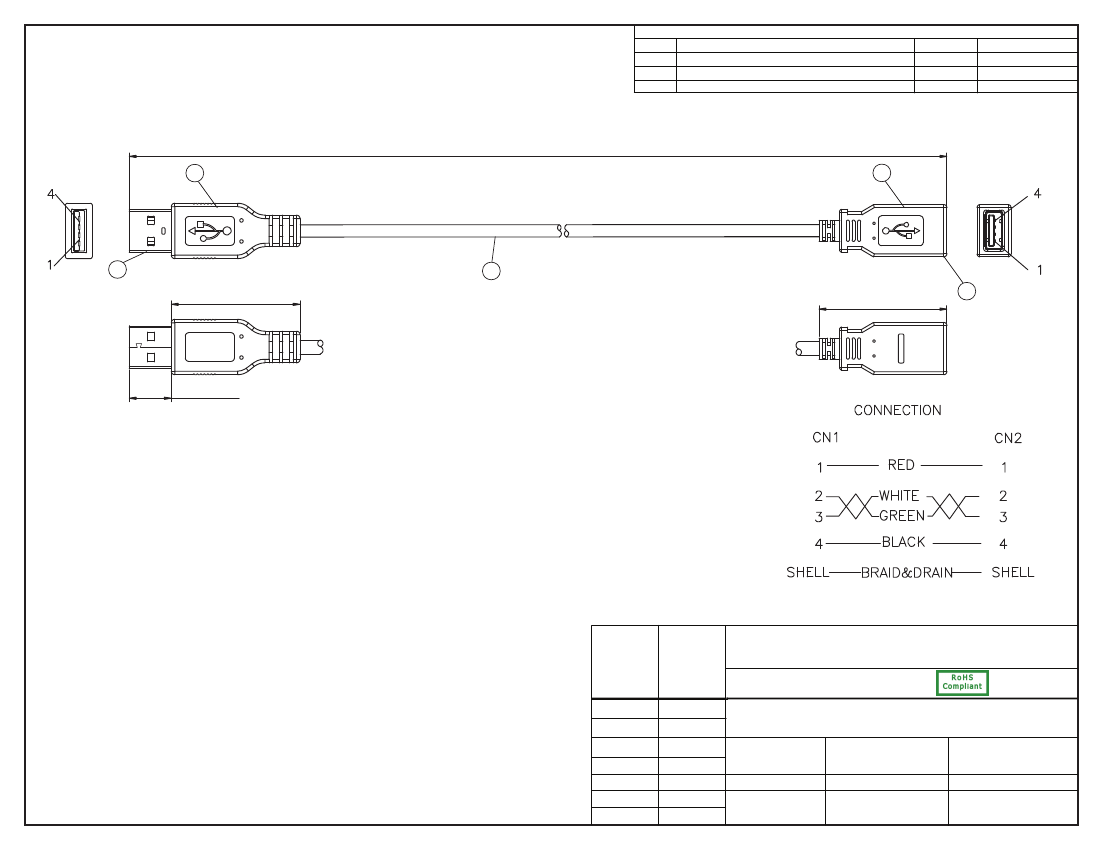

THESE DRAWINGS ARE THE PROPERTY OF QUALTEK
ELECTRONICS AND NOT TO BE REPRODUCED FOR
OR COMMUNICATED TO A THIRD PARTY WITHOUT
THE EXPRESS WRITTEN PERMISSION OF AN OFFICER
OF QUALTEK ELECTRONICS.
3000 ± 50mm
4
REV.
REVISION
DESCRIPTION
DATE
APPROVED
4
CN1
2
1
CN2
44REF
3
36.7REF
11.75MIN
NOTES:
1. CABLE: UL2725
28AWGx1PR+24AWGx2C+ AEB(AL) 65%
OUTER JACKET: BLACK, OD: 4.5 ± 0.2mm
2. CONNECTOR: USB 2.0 A TYPE MALE
INSULATOR: WHITE PBT
PIN G/F
NICKEL PLATED SHELL
3. CONNECTOR: USB 2.0 A TYPE FEMALE
INSULATOR: WHITE PBT
PIN G/F
NICKEL PLATED SHELL
4. PVC MOLDED: COLOR 45P BLACK
5. ELECTRICAL TEST:
<1>.100% OPEN SHORT & MISS WIRE TEST
<2>. INSULATION RESISTANCE: DC300V 10M ohm MIN.
<3>. CONDUCTOR RESISTANCE: 2 ohm MAX.
6. PACKING: 1PC/POLYBAG W/ LABEL
Dim
range
(mm)
0-1
1-6
6-18
18-50
50-120
120-250
250-500
Tolerance
+/-
(mm)
0.15
0.20
0.30
0.50
0.70
0.90
1.20
WCI DIVISION
Part Number:
3021058-03M
Description:
CONTROLLED
Qualtek Electronics Corp.
USB 4P(A)/M - USB 4P(A)/F
UNIT: mm
Drawn / Date
R. Nuti
09-25-17
Checked / Date
09-25-17
Approved / Date
LY / 09-25-17
