2015-09-01

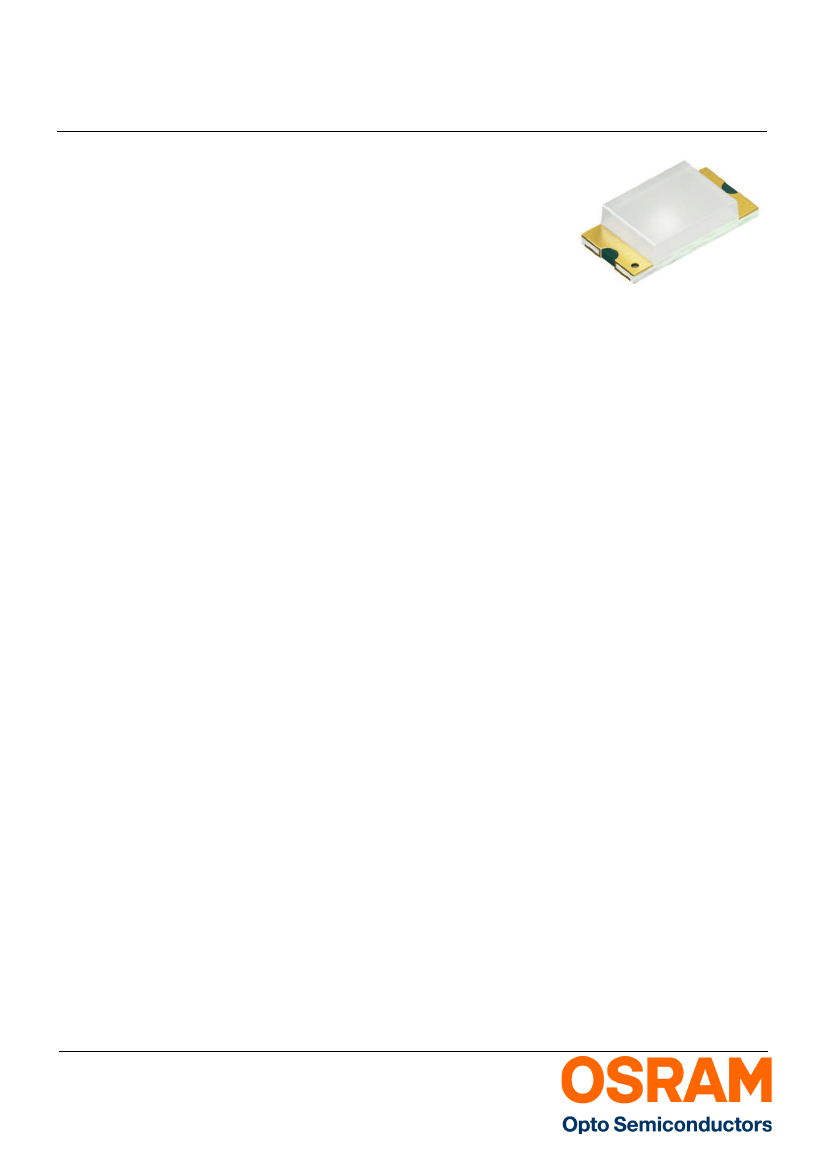

CHIPLED 0603
Datasheet
Version 1.4
LT Q39G
Features:
•
Package:
SMT package 0603, colorless diffused
resin
•
Technology:
InGaN
•
Viewing angle at 50 % I
V
:
170° (horizontal); 130°
(vertical)
•
Color:
true green (530 nm)
Applications
LCD Backlighting
•
•
Toys
•
Signal and Symbol Luminary
•
Optical Indicator
•
Pushbuttons and Switches
Besondere Merkmale:
•
Gehäusetyp:
SMT Gehäuse 0603, farbloser
diffuser Verguss
•
Technologie:
InGaN
•
Abstrahlwinkel bei 50 % I
V
:
170° (horizontal);
130° (vertical)
•
Farbe:
true green (530 nm)
Anwendungen
•
LCD Beleuchtung
•
Spielsachen
•
Signal- und Symbolleuchten
•
Optischer Indikator
•
Schalter und Taster
2015-09-01
1
Version 1.4
Ordering Information
Bestellinformation
Type:
Typ:
Luminous Intensity
1)
page 20
Lichtstärke
1)
Seite 20
I
F
= 5 mA
I
v
[mcd]
LT Q39G-Q1OO-25-1
≥ 71
Q65110A7997
Ordering Code
Bestellnummer
LT Q39G
Note: Only one group will be shipped on each packing unit.
Anm.: Es wird nur eine Gruppe pro Verpackungseinheit geliefert.
2015-09-01
2
Version 1.4
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
A
= 25 °C)
Surge current
Stoßstrom
(t ≤ 10 µs; D = 0.005; T
A
= 25 °C)
Reverse voltage
2)
page 20
Sperrspannung
2)
Seite 20
(T
A
= 25 °C)
ESD withstand voltage
ESD Festigkeit
(acc. to ANSI/ESDA/JEDEC JS-001 - HBM)
Symbol
Symbol
T
op
T
stg
T
j
I
F
Values
Werte
-30 ... 85
-40 ... 85
95
15
LT Q39G
Unit
Einheit
°C
°C
°C
mA
I
FM
100
mA
V
R
5
V
V
ESD
up to 1
kV
2015-09-01
3
Version 1.4
Characteristics
(T
A
= 25 °C; I
F
= 5 mA)
Kennwerte
Parameter
Bezeichnung
Wavelength at peak emission
Wellenlänge d. emittierten Lichtes
Dominant Wavelength
3)
page 20
Dominantwellenlänge
3)
Seite 20
Spectral bandwidth at 50% I
rel max
Spektrale Bandbreite b. 50% I
rel max
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
4)
page 20
Durchlassspannung
4)
Seite 20
Reverse current
Sperrstrom
(V
R
= 5 V)
Real thermal resistance junction / ambient
5)
page 20
,
6)
page 20
LT Q39G
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(max.)
λ
peak
λ
dom
λ
dom
λ
dom
∆λ
2ϕ
V
F
V
F
V
F
I
R
I
R
R
th JA real
Values
Werte
525
520
530
540
30
170 (horizontal)
130 (vertical)
2.60
2.85
3.10
0.01
10
650
Unit
Einheit
nm
nm
nm
nm
nm
°
V
V
V
µA
µA
K/W
Realer Wärmewiderstand Sperrschicht / Umgebung
5)
Seite 20
, 6)
Seite 20
Real thermal resistance junction / solder point
6)
page 20
(max.)
R
th JS real
370
K/W
Realer Wärmewiderstand Sperrschicht / Lötpad
6)
Seite 20
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
2015-09-01
4
Version 1.4
Brightness Groups
Helligkeitsgruppen
Group
Gruppe
P2
Q1
Q2
R1
R2
S1
S2
T1
T2
Luminous Intensity
1)
page 20
Lichtstärke
1)
Seite 20
(min.) I
v
[mcd]
56
71
90
112
140
180
224
280
355
Luminous Intensity
1)
page 20
Lichtstärke
1)
Seite 20
(max.) I
v
[mcd]
71
90
112
140
180
224
280
355
450
LT Q39G
Luminous Flux
7)
page 20
Lichtstrom
270
340
420
530
670
850
1060
1330
1690
7)
Seite 20
(typ.) Φ
V
[mlm]
Forward Voltage Groups
4)
page 20
Durchlassspannungsgruppen
4)
Seite 20
Group
Gruppe
3X
3Y
3Z
4X
4Y
(min.) V
F
[V]
2.60
2.70
2.80
2.90
3.00
(max.) V
F
[V]
2.70
2.80
2.90
3.00
3.10
Dominant Wavelength Groups
3)
page 20
Dominant Wellenlängengruppen
3)
Seite 20
Group
Gruppe
2
3
4
5
Note:
Anm.:
true green
(min.) λ
dom
[nm]
520
525
530
535
(max.) λ
dom
[nm]
525
530
535
540
No packing unit / tape ever contains more than one color group for each selection.
In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Farbe enthalten.
2015-09-01
5
