Hyper 3 mm (T1) LED, Non Diffused
Hyper-Bright LED
Lead (Pb) Free Product - RoHS Compliant
LW 3333
Vorläufige Daten für OS-PCN-2004-005-A /
Preliminary Data for OS-PCN-2004-005-A
Besondere Merkmale
•
Gehäusetyp:
nicht eingefärbtes, klares
3 mm (T1) Gehäuse
•
Besonderheit des Bauteils:
enge
Abstrahlcharakteristik; Lötspieße mit
Aufsetzebene
•
Farbort:
x= 0.33, y = 0.33 nach
CIE 1931 (weiß)
•
typ. Farbtemperatur:
5600 K
•
Abstrahlwinkel:
40°
•
Technologie:
InGaN
•
optischer Wirkungsgrad:
6 lm/W
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Lötmethode:
Wellenlöten (TTW)
•
Verpackung:
Schüttgut, gegurtet lieferbar
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-B
Anwendungen
Informationsanzeigen im Außenbereich
optischer Indikator
Signal- und Symbolleuchten
Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
• Effektbeleuchtung (z.B. Sternenhimmel)
• Ersatz von Miniaturlampen
• Möbelbeleuchtung (z.B. Vitrinen)
•
•
•
•
Features
•
package:
colorless, clear 3 mm (T1) package
•
feature of the device:
narrow viewing angle,
solder leads with stand-off
•
color coordinates:
x = 0.33, y = 0.33 acc. to
CIE 1931 (white)
•
typ. color temperature:
5600 K
•
viewing angle:
40°
•
technology:
InGaN
•
optical efficiency:
6 lm/W
•
grouping parameter:
luminous intensity,
color coordinates
•
soldering methods:
TTW soldering
•
packing:
bulk, available taped on reel
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-B
Applications
•
•
•
•
•
•
•
outdoor displays
optical indicators
signal and symbol luminaire
marker lights (e.g. steps, exit ways, etc.)
lighting for special effects (e.g. starry sky)
substitute for miniature flashlight
furniture lighting (e.g. glass cupboards)
2005-05-04
1
LW 3333
Bestellinformation
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Gehäuse-
farbe
Lichtstärke
1)
Seite 13
Lichtstrom
2)
Seite 13
Bestellnummer
Type
Color of
Package
Luminous
Intensity
1)
page 13
Luminous
Flux
2)
page 13
Ordering Code
I
F
= 10 mA
I
V
(mcd)
LW 3333-R1S2-5K8L white
LW 3333-S1T2-5K8L
LW 3333-R1T2-5K8L
colorless
clear
112 ... 280
180 ... 450
112 ... 450
I
F
= 10 mA
Φ
V
(mlm)
230 (typ.)
320 (typ.)
300 (typ.)
Q65110A2843
Q65110A2844
Q65110A2845
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LW 3333-R1S2-5K8L bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen R1, R2,
S1 oder S2 enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LW 3333-R1S2-5K8L bedeutet, dass auf dem Gurt nur eine der Farbortgruppen
-5K, -5L, -6K, -6L, -7K, -7L, -8K oder -8L enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 6
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LW 3333-R1S2-5K8L means that only one group R1, R2, S1 or S2 will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LW 3333-R1S2-5K8L means that only 1
chromaticity coordinate group -5K, -5L, -6K, -6L, -7K, -7L, -8K or -8L will be shippable (see
page 5
for
explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
2005-05-04
2
LW 3333
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
3)
Seite 13
Reverse voltage
3)
page 13
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
4)
Seite 13
Thermal resistance
4)
page 13
Sperrschicht/Umgebung
5)
Seite 13
Junction/ambient
5)
page 13
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
Wert
Value
– 40 … + 100
– 40 … + 100
+ 100
20
Einheit
Unit
°C
°C
°C
mA
T
op
T
stg
T
j
I
F
I
FM
200
mA
V
R
5
V
P
tot
80
mW
R
th JA
R
th JS
400
180
K/W
K/W
2005-05-04
3
LW 3333
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
6)
Seite 13
Chromaticity coordinate x acc. to CIE 1931
6)
page 13
I
F
= 10 mA
Farbkoordinate y nach CIE 1931
6)
Seite 13
Chromaticity coordinate y acc. to CIE 1931
6)
page 13
I
F
= 10 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
7)
Seite 13
Forward voltage
7)
page 13
I
F
= 10 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von x
Temperature coefficient of x
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von y
Temperature coefficient of y
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 10 mA
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
x
Wert
Value
0.33*
Einheit
Unit
–
y
0.33*
–
2
ϕ
(min.)
(typ.)
(max.)
(typ.)
(max.)
40
2.7
3.1
3.7
0.01
10
–0.1
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
TC
X
µ
A
µ
A
10
-3
/K
TC
Y
–0.2
10
-3
/K
TC
V
η
opt
–4.5
mV/K
(typ.)
6
lm/W
2005-05-04
4
LW 3333

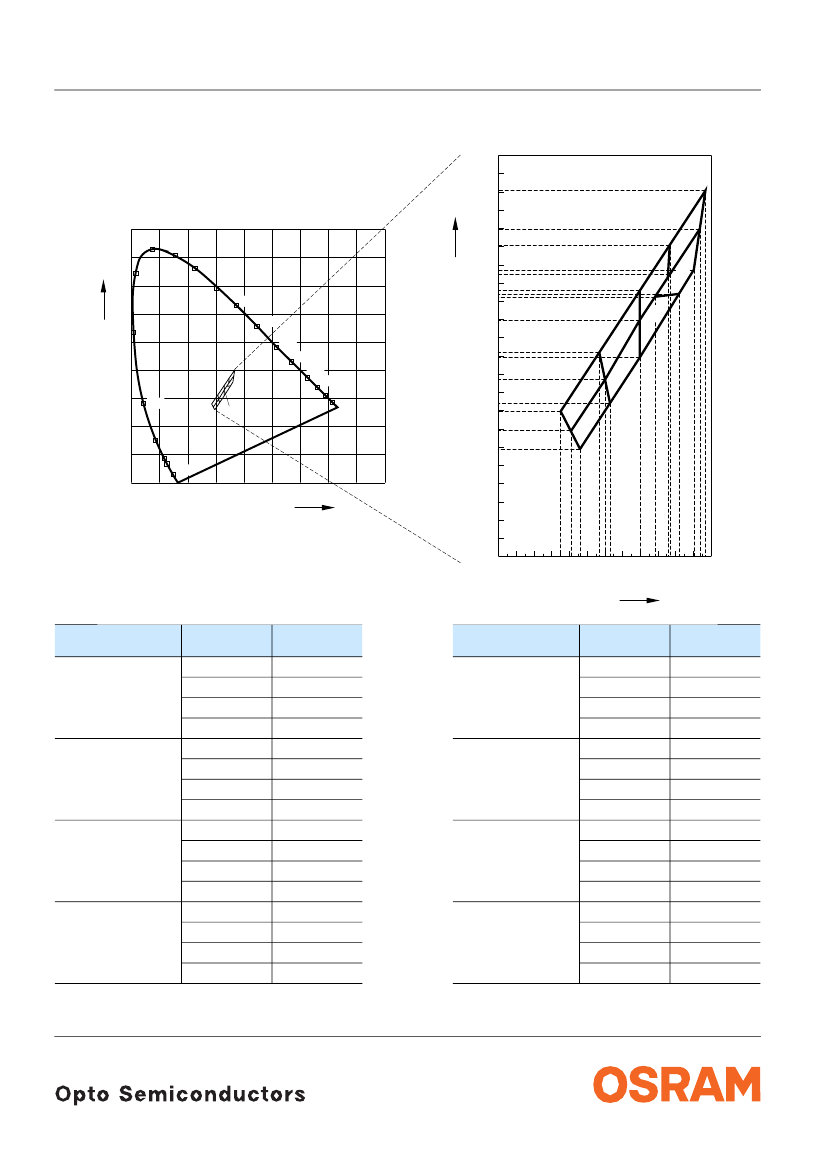

Farbortgruppen
5)
Seite 13
Chromaticity Coordinate Groups
5)
page 13
0.42
0.41
0.40
Cy 0.39
0.38
0.37
0.36
0.35
0.34
0.33
0.32
0.31
0.30
0.29
0.28
0.27
0.26
0.25
0.24
0.23
0.22
0.21
0.20
0.9
520
0.8
Cy
0.7
0.6
500
0.5
0.4
0.3
0.2
0.1
0
0
580
590
600
610
620
630
510
530
540
550
560
570
8L
8K
7L
6L
6K
5L
5K
+
7K
+
490
480
470
460
450
0.1
0.2
0.3
0.4
0.5
E
0.6
0.7
Cx
0.8
0.9
Gruppe
Group
5K
Cx
0.296
0.291
0.310
0.313
Cy
0.259
0.268
0.297
0.284
0.268
0.279
0.312
0.297
0.284
0.297
0.330
0.310
0.297
0.312
0.347
0.330
Gruppe
Group
7K
5L
0.291
0.285
0.307
0.310
7L
6K
0.313
0.310
0.330
0.330
8K
6L
0.310
0.307
0.330
0.330
8L
2005-05-04
5
0.25
0.26
0.27
0.28
0.29
0.30
0.31
0.32
0.33
0.34
0.35
0.36
0.37
Cx
OHA13327
Cx
0.330
0.330
0.338
0.352
0.330
0.330
0.347
0.345
0.352
0.338
0.364
0.360
0.345
0.347
0.367
0.364
Cy
0.310
0.330
0.342
0.344
0.330
0.347
0.371
0.352
0.344
0.342
0.380
0.357
0.352
0.371
0.401
0.380
