Multilayer Diplexers, DPX Series
DPX161990DT-8003B1
SHAPES AND DIMENSIONS/CIRCUIT
1.6±0.15
6
5
4
0.6±0.1
0.8±0.15
6
5
4
TERMINAL FUNCTIONS
1
2
3
4
5
6
GND
ANT
GND
HIGH
GND
LOW
1
2
3
0.3±0.1
1
2
3
0.55±0.1
0.1±0.1 0.25±0.1
Dimensions in mm
RECOMMENDED PCB PATTERN
0.7
This width is 50Ω.
Micro-strip line for 0.4mm thick
glass-epoxy substrate.
0.8
0.7
LO-POR
HI-POR
0.1
Rand pattern
7
0.
ø0.15 Through-hole
0.4
0.15
ANT-POR
Dimensions in mm
ELECTRICAL CHARACTERISTICS
Item
Insertion loss
Return loss
Attenuation
Temperature range
• Ta:+25°C
Port
Lo-band
Hi-band
ANT
ANT
Hi-band
Lo-band
Frequency range
824 to 960MHz
1710 to 1990MHz
824 to 960MHz
1710 to 1990MHz
824 to 960MHz
1710 to 1990MHz
Operating
Storage
(dB)
(dB)
(dB)
(dB)
(dB)
(dB)
(°C)
(°C)
Minimum value
—
—
10.0
10.0
17.0
15.0
–40
–40
Typical value
—
—
—
—
—
—
—
—
Maximum value
0.7
0.85
—
—
—
—
+85°C
+85°C
• All specifications are subject to change without notice.
001-01/ 20041125 /e8dpx_dea.fm
(2/18)

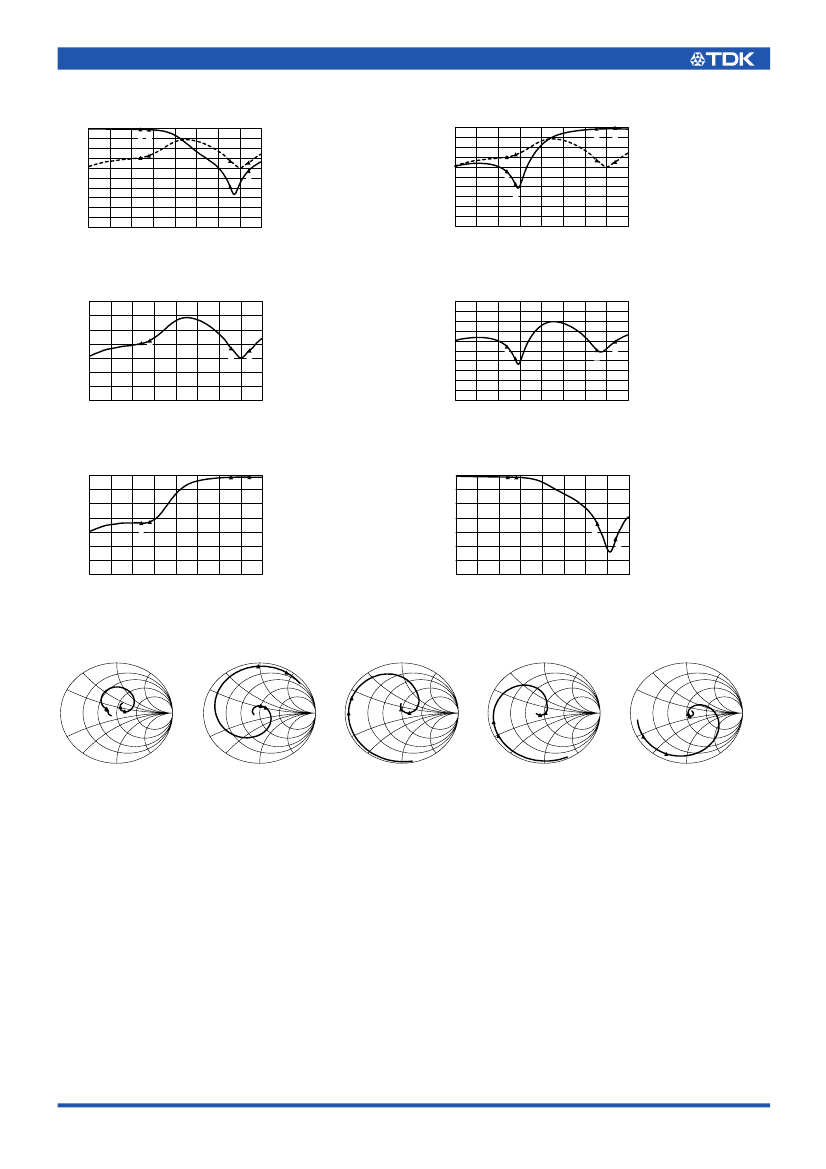

FREQUENCY CHARACTERISTICS
Lo-BAND PORT S21
0
1: 880.000MHz
1 2
–5
–0.461dB
–10
2: 960.000MHz
–15
–0.59dB
–20
3: 1710.000MHz
–25
–29.722dB
4
–30
4: 1880.000MHz
3
–35
–21.64dB
–40
–45
–50
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
Hi-BAND PORT
S31
0
1: 880.000MHz
4
3
–5
–22.453dB
–10
2: 960.000MHz
–15
–29.02dB
–20
3: 1710.000MHz
–25
–0.732dB
1
–30
4: 1880.000MHz
2
–35
–0.59dB
–40
–45
–50
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
COMMON PORT RETURN LOSS
0
–5
Attenuation (dB)
S11
1: 880.000MHz
–14.936dB
2: 960.000MHz
–13.85dB
3: 1710.000MHz
–16.564dB
4: 1880.000MHz
–17.35dB
ISORATION S23
0
1: 880.000MHz
–5
–22.857dB
–10
2: 960.000MHz
–15
–29.86dB
–20
3: 1710.000MHz
4
–25
–24.61dB
1
3
–30
4: 1880.000MHz
2
–35
–20.30dB
–40
–45
–50
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
Attenuation (dB)
–10
–15
–20
–25
–30
1 2
3
4
–35
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
Lo-BAND PORT RETURN LOSS S22
0
–5
3
4
1: 880.000MHz
–16.871dB
2: 960.000MHz
–16.47dB
3: 1710.000MHz
–0.627dB
4: 1880.000MHz
–0.58dB
Hi-PORT RETURN LOSS
0
–5
1 2
Attenuation (dB)
Attenuation (dB)
S33
1: 880.000MHz
–0.549dB
2: 960.000MHz
–0.62dB
3: 1710.000MHz
–17.402dB
4: 1880.000MHz
–22.67dB
Return loss (dB)
–10
–15
–20
–25
–30
1 2
Return loss (dB)
–10
–15
–20
–25
–30
3
4
–35
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
–35
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
SMITH CHART
S11
S22
S33
S21
S31
• All specifications are subject to change without notice.
001-01/ 20041125 /e8dpx_dea.fm
(3/18)
Multilayer Diplexers, DPX Series
DPX201578DT-4017A1
SHAPES AND DIMENSIONS/CIRCUIT
2.0±0.15
6
5
4
1.25±0.15
1
2
3
0.95±0.1
6
5
4
TERMINAL FUNCTIONS
1
2
3
4
GND
ANT
GND
HIGH
1
2
0.65±0.2
3
0.3±0.2
5
6
GND
LOW
0.2±0.2 0.35±0.2
Dimensions in mm
RECOMMENDED PCB PATTERN
0.7
Land pattern
0.6
0.35
0.3
Line width be designed to match 50Ω characteristic impedance
depending on PCB material and thickness.
Dimensions in mm
ELECTRICAL CHARACTERISTICS
Item
Insertion loss
Port
Lo-band
Lo-band
Hi-band
Hi-band
ANT
ANT
Lo-band
Hi-band
Hi-band
Lo-band
Frequency range
823 to 925MHz
823 to 925MHz
1572.5 to 1578.5MHz
1572.5 to 1578.5MHz
823 to 925MHz
1572.5 to 1578.5MHz
823 to 925MHz
1572.5 to 1578.5MHz
823 to 925MHz
1572.5 to 1578.5MHz
Operating
Storage
(dB)
(dB)
(dB)
(dB)
Minimum value
—
—
—
—
—
—
—
—
25.0
23.0
–40
–40
Typical value
—
—
—
—
—
—
—
—
—
—
—
—
0.8
ø0.15 Through-hole
[–40 to +85°C]
[–40 to +85°C]
VSWR
Attenuation
Temperature range
• Ta:+25°C
(dB)
(dB)
(°C)
(°C)
Maximum value
0.55
0.65
0.60
0.70
1.60
1.60
1.60
1.60
—
—
+85°C
+85°C
• All specifications are subject to change without notice.
001-01/ 20041125 /e8dpx_dea.fm
(4/18)
FREQUENCY CHARACTERISTICS
Lo-BAND PORT S21
0
1: 832.000MHz
1 2
–5
–0.33dB
–10
2: 870.000MHz
–15
–0.42dB
–20
3: 1572.500MHz
–25
–31.25dB
–30
4: 1578.500MHz
3
–35
–31.71dB
4
–40
–45
–50
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
Hi-BAND PORT
S31
0
1: 832.000MHz
34
–5
–37.016dB
–10
2: 870.000MHz
–15
–31.56dB
–20
3: 1572.500MHz
–25
–0.402dB
–30
4: 1578.500MHz
–35
2
–0.40dB
–40
1
–45
–50
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
COMMON PORT RETURN LOSS
0
–5
Attenuation (dB)
S11
1: 832.000MHz
–21.825dB
2: 925.000MHz
–20.66dB
3: 1572.500MHz
–21.266dB
4: 1578.500MHz
–20.85dB
ISORATION S23
0
1: 832.000MHz
–5
–37.43dB
–10
2: 925.000MHz
–15
–31.80dB
–20
3: 1572.500MHz
–25
–35.412dB
–30
4: 1578.500MHz
2
–35
–36.10dB
3
–40
4
1
–45
–50
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
Attenuation (dB)
–10
–15
–20
–25
–30
1 2
4
3
–35
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
Lo-BAND PORT RETURN LOSS S22
0
–5
34
1: 832.000MHz
–20.72dB
2: 925.000MHz
–20.25dB
3: 1572.500MHz
–0.661dB
4: 1578.500MHz
–0.65dB
Hi-PORT RETURN LOSS
0
–5
1 2
Attenuation (dB)
Attenuation (dB)
S33
1: 832.000MHz
–0.322dB
2: 925.000MHz
–0.41dB
3: 1572.500MHz
–17.538dB
4: 1578.500MHz
–17.32dB
Return loss (dB)
–10
–15
–20
–25
–30
1 2
Return loss (dB)
–10
–15
–20
–25
–30
4
3
–35
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
–35
400 600 800 1000 1200 1400 1600 1800 2000
Frequency (MHz)
SMITH CHART
S11
S22
S33
S21
S31
• All specifications are subject to change without notice.
001-01/ 20041125 /e8dpx_dea.fm
(5/18)
Multilayer Diplexers, DPX Series
DPX201990DT-4011D1
SHAPES AND DIMENSIONS/CIRCUIT
2.0±0.15
6
5
4
1.25±0.15
1.0max.
6
5
4
TERMINAL FUNCTIONS
1
2
3
4
5
6
GND
ANT
GND
HIGH
GND
LOW
0.275±0.1
1
2
3
1
2
0.65±0.2
3
0.3±0.2
0.2±0.2 0.35±0.2
Dimensions in mm
RECOMMENDED PCB PATTERN
0.7
Land pattern
0.6
0.35
0.3
Line width be designed to match 50Ω characteristic impedance
depending on PCB material and thickness.
Dimensions in mm
ELECTRICAL CHARACTERISTICS
Item
Insertion loss
Return loss
Attenuation
Temperature range
• Ta:+25°C
Port
Lo-band
Hi-band
ANT
ANT
Hi-band
Lo-band
Frequency range
824 to 960MHz
1710 to 1990MHz
824 to 960MHz
1710 to 1990MHz
824 to 960MHz
1710 to 1990MHz
Operating
Storage
(dB)
(dB)
(dB)
(dB)
(dB)
(dB)
(°C)
(°C)
Minimum value
—
—
10.0
10.0
20.0
20.0
–40
–40
Typical value
—
—
—
—
—
—
—
—
Maximum value
0.5
0.55
—
—
—
—
+85°C
+85°C
• All specifications are subject to change without notice.
001-01/ 20041125 /e8dpx_dea.fm
0.8
ø0.15 Through-hole
