127.8mm [5.03"]
A1
-
TECHNICAL DATA SHEET RELEASE
12-MAY-14
KMM
RFC
47.6mm [1.87"]
38.5mm [1.52"]
TYP
P1
1
2
3
2
10 AWG
10 AWG
10 AWG
10 AWG
10 AWG
10 AWG
WIRING DIAGRAM
P2
1
2
3
2
1
1 3/8 - 16 UN
TYP
63.5mm [2.50"]
38.0mm [1.50"]
3
1
3
P2
18.8mm [0.74"]
P1
82.4mm [3.24"]
Ø5.2mm [Ø0.20"]
2 PLACES
1
2
3
P3
CLEARANCE FOR
#6 OR #8 SCREW
P3
3
TECHNICAL DATA:
1) MATERIALS:
COUPLING NUT: MACHINED ALUMINUM, ANODIZED
INSULATION INSERT: THERMOPLASTIC, UL 94/V-0
CONTACT: GOLD FLASH PLATING OVER COPPER ALLOY
OVERMOLD MATERIAL: THERMOPLASTIC COLOR: BLACK
CONDUCTOR INSULATION: PVC
2) ELECTRICAL DATA:
CURRENT (MAX): 30A
VOLTAGE (MAX): 600V AC/DC
INSULATION RESISTANCE (MIN): 5000M OHMS
DIELECTRIC TEST VOLTAGE: 2200V
SHORT CIRCUIT AMPERAGE RATING: 65kA - BREAKERS AND FUSES
3) MECHANICAL DATA:
TEMPERATURE RANGE: -40°C TO 90°C
PROTECTION: IP67 (MATED CONDITION)
MATING CYCLES: >500
VIBRATION RESISTANCE PER MIL-STD-202 METHOD 204
THERMAL SHOCK PER MIL-STD-202 METHOD 207
48 HOUR SALT SPRAY PER MIL-STD-202 METHOD 101
4) RoHS COMPLIANT
5) UL 2237 LISTED ASSEMBLY
UL FILE NUMBERS: E339703
1
2
Risk of Electrical Shock
Do Not Disconnect Under Load.
Risque de chocs electriques
Ne pas debrancher sous tension.
WARNING
QUANTITY
1)
2)
1
2
3
DESCRIPTION
PART NUMBER
MATERIALS LIST
SIGNATURES
DRAWN:
CHECKED:
ENGINEER:
APPROVAL:
ITEM
UNLESS OTHERWISE SPECIFIED
All dimensions are in metric(mm).
Tolerances are as follows:
PL DEC ±0.30
Fractions ±1/64
PL DEC ±0.15
Angles ±1°
PL DEC ±0.08
X
DATE
3) Note reference =
MATERIAL SPECIFICATIONS:
CUSTOMER:
KMM
MRF
KMM
RFC
12-MAY-14
12-MAY-14
12-MAY-14
Amphenol
Sine Systems - www.amphenol-sine.com
44724 Morley Drive
Clinton Township, MI 48036
PROCESS SPECIFICATIONS:
NEXT ASS'Y:
THIS DRAWING IS SUPPLIED FOR
INFORMATION ONLY. DESIGN FEATURES,
SPECIFICATIONS AND PERFORMANCE DATA
SIZE
SHOWN HEREON ARE THE PROPERTY OF
THE AMPHENOL CORPORATION. NO RIGHTS
OF REPRODUCTION ARE IMPLIED. ALL
DIMENSIONS ARE SUBJECT TO NORMAL
SCALE:
MANUFACTURING VARIATIONS.

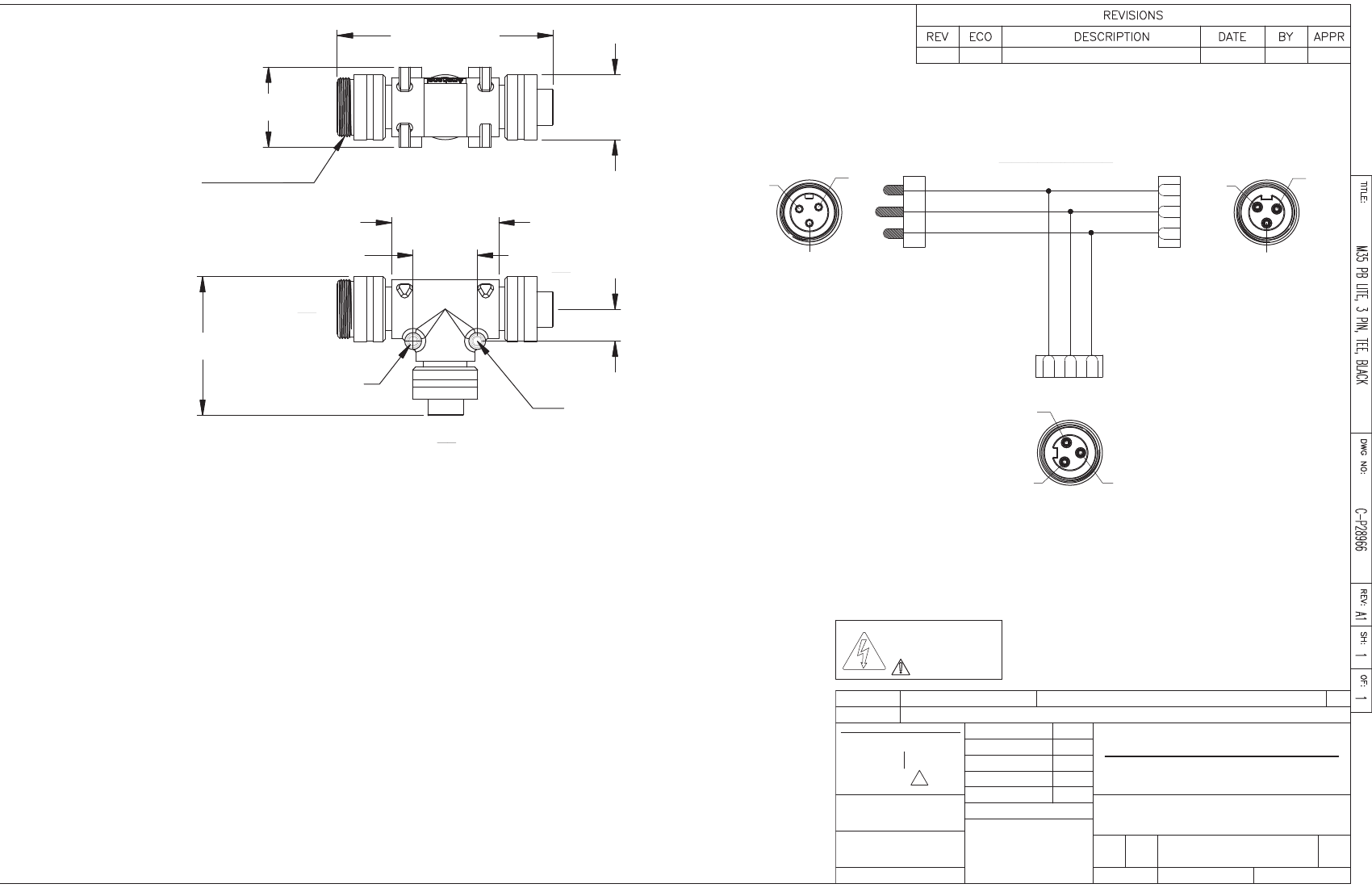

M35 POWERBOSS LITE, 3 PIN, TEE, BLACK
M35 - M35 - M35
TYPE
HALF
C-
DWG NO:
C-P28966
P28966
SHEET
REVISION
1
A1
1
OF
