2016-08-16
SYNIOS P2720
Datasheet
Version 1.2
KY DMLS31.23

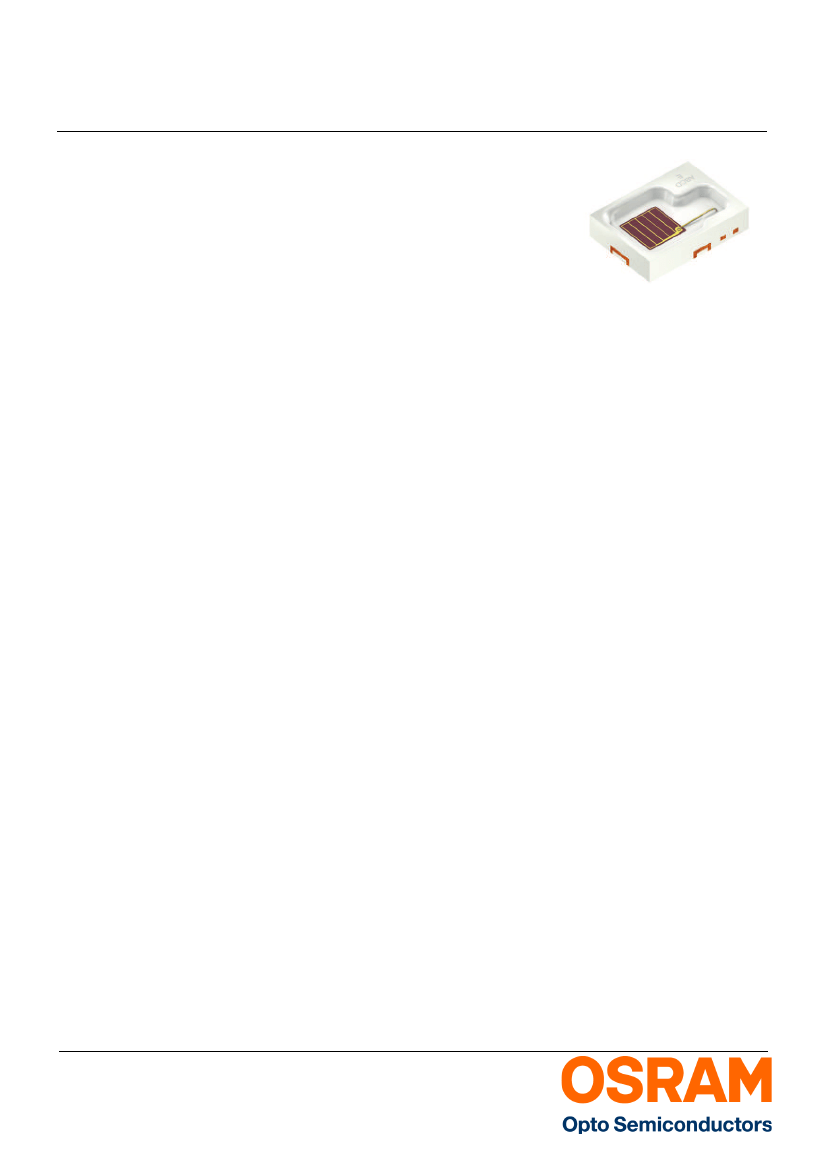

This compact LED device is part of the SYNIOS P2720
family. Given the scalability of this product family, it
provides full performance and flexibility with just one
footprint.
The KY DMLS31.23 product is meant to provide
superior light quality in 1 mm² chip size class.
Diese kompakte LED ist Teil der SYNIOS P2720
Familie. Durch ihre Skalierbarkeit bietet die
Bauteilfamilie mit nur einem Lötpaddesign beste
Performance und umfangreiche Flexibilität im
midpower als auch highpower Bereich.
Die hier spezifizierte KY DMLS31.23 liefert höchste
Lichtqualität in der 1 mm² Chipgrößenklasse.
Features:
Package:
SMD epoxy package
•
•
Technology:
InGaAlP Thinfilm
•
Viewing angle at 50 % I
V
:
120° (Lambertian
Emitter)
•
Color:
yellow (590 nm)
•
Corrosion Robustness:
Improved corrosion
robustness
•
Qualifications:
The product qualification test plan
is based on the guidelines of IEC60810, Lamps for
road vehicles – Performance requirements –
Requirements and test conditions for LED
packages.
Applications
•
Architectural Lighting indoor and outdoor
•
Automotive Lighting Interior and Exterior
•
Coupling into Light Guides
•
Decorative Lighting
•
Signal and Symbol Luminary
•
Signaling
Besondere Merkmale:
•
Gehäusetyp:
SMD Epoxid Gehäuse
•
Technologie:
InGaAlP Thinfilm
•
Abstrahlwinkel bei 50 % I
V
:
120° (Lambertscher
Strahler)
•
Farbe:
gelb (590 nm)
•
Korrosionsstabilität:
Verbesserte
Korrosionsstabilität
•
Qualifikationen:
Die Produktqualifikation wurde
entsprechend der Richtlinie IEC60810: „Lamps for
road vehicles – Performance requirements –
Requirements and test conditions for LED
packages” getestet.
Anwendungen
•
Architekturbeleuchtung innen und außen
•
Automobilbeleuchtung innen und außen
•
Einkopplung in Lichtleiter
•
Dekorative Beleuchtung
•
Signal- und Symbolleuchten
•
Signalanlagen
2016-08-16
1
Version 1.2
Ordering Information
Bestellinformation
Type:
Typ:
Luminous Flux
1)
page 21
Lichtstrom
1)
Seite 21
I
F
= 700 mA
Φ
V
[lm]
KY DMLS31.23-8J7L-46-M3W3
Note:
KY DMLS31.23
Ordering Code
Bestellnummer
63 ... 159
Q65112A0161
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. KY DMLS31.23-8J7L-46-M3W3
means that only one group 5K, 5L, 6K, 6L, 7K, 7L, 8J, 8K will be shippable for any packing unit.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups will be shipped on any
one packing unit. E. g. KY DMLS31.23-8J7L-46-M3W3 means that only one wavelength group 4,5,6 will be shippable. KY
DMLS31.23-8J7L-46-M3W3 means that the device will be shipped within the specified limits as stated on page 5.
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped
on any packing unit. E. g. KY DMLS31.23-8J7L-46-M3W3 means that only one forward voltage group M3,Q3,T3,W3 will be
shippable.
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. KY DMLS31.23-8J7L-46-M3W3
bedeutet, dass in einer Verpackungseinheit nur eine der Helligkeitsgruppen 5K, 5L, 6K, 6L, 7K, 7L, 8J, 8K enhalten ist.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Wellenlängengruppe geliefert. Z. B. KY DMLS31.23-8J7L-46-M3W3 bedeutet, dass in einer Verpackungseinheit nur eine der
Wellenlängengruppen 4,5,6 enthalten ist (siehe Seite 5). KY DMLS31.23-8J7L-46-M3W3 bedeutet, dass das Bauteil innerhalb der
spezifizierten Grenzen geliefert wird.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit
wird nur eine Durchlassspannungsgruppe geliefert. Z. B. KY DMLS31.23-8J7L-46-M3W3 bedeutet, dass nach
Durchlassspannungsgruppen gruppiert wird. In einer Verpackungseinheit ist nur eine der Durchlassspannungsgruppen
M3,Q3,T3,W3 enthalten (siehe Seite 5).
2016-08-16
2
Version 1.2
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature for short time applications *
Sperrschichttemperatur für Kurzzeitanwendung *
Junction temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
S
= 25 °C)
Surge current
Stoßstrom
(t ≤ 10 µs; D = 0.005; T
S
= 25 °C)
Reverse voltage
2)
page 21
Sperrspannung
2)
Seite 21
(T
S
= 25 °C)
Symbol
Symbol
T
op
T
stg
T
j
T
j
I
F
Values
Werte
-40 ... 125
-40 ... 125
175
150
20 ... 1000
KY DMLS31.23
Unit
Einheit
°C
°C
°C
°C
mA
I
FM
2500
mA
V
R
12
V
ESD withstand voltage
V
ESD
ESD Festigkeit
(acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class 2)
Note:
Anm:
*The median lifetime (L70/B50) for Tj = 175°C is 100h.
*Die mittlere Lebensdauer (L70/B50) bei Tj = 175°C beträgt 100h.
2
kV
2016-08-16
3
Version 1.2
Characteristics
(T
S
= 25 °C; I
F
= 700 mA)
Kennwerte
Parameter
Bezeichnung
Wavelength at peak emission
Wellenlänge d. emittierten Lichtes
Dominant Wavelength
3)
page 21
Dominantwellenlänge
3)
Seite 21
Spectral bandwidth at 50% I
rel max
Spektrale Bandbreite b. 50% I
rel max
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
4)
page 21
Durchlassspannung
4)
Seite 21
Reverse current
Sperrstrom
(V
R
= 12 V)
Real thermal resistance junction / solder point
5)
page 21
KY DMLS31.23
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
(max.)
λ
peak
λ
dom
λ
dom
λ
dom
∆λ
2ϕ
V
F
V
F
V
F
I
R
I
R
R
th JS real
R
th JS real
Values
Werte
593
586
590
595
18
120
2.15
2.55
2.75
0.2
10
9
11.5
Unit
Einheit
nm
nm
nm
nm
nm
°
V
V
V
µA
µA
K/W
K/W
Realer Wärmewiderstand Sperrschicht / Lötpad
5)
Seite 21
"Electrical" thermal resistance junction / solder point (typ.)
(max.)
"Elektrischer" Wärmewiderstand Sperrschicht /
Lötpad
5)
Seite 21
(with efficiency η
e
= 15 %)
5)
page 21
R
th JS el
R
th JS el
7.7
9.8
K/W
K/W
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
2016-08-16
4
Version 1.2
Brightness Groups
Helligkeitsgruppen
Group
Gruppe
8J
5K
6K
7K
8K
5L
6L
7L
Luminous Flux
1)
page 21
Lichtstrom
1)
Seite 21
(min.) Φ
V
[lm]
63
71
80
90
100
112
125
140
Luminous Flux
1)
page 21
Lichtstrom
1)
Seite 21
(max.) Φ
V
[lm]
71
80
90
100
112
125
140
159
KY DMLS31.23
Luminous Intensity
6)
page 21
Lichtstärke
6)
Seite 21
(typ.) I
V
[cd]
22.1
24.9
28.1
31.4
35
39.1
43.7
49.3
Forward Voltage Groups
4)
page 21
Durchlassspannungsgruppen
4)
Seite 21
Group
Gruppe
M3
Q3
T3
W3
(min.) V
F
[V]
2.15
2.30
2.45
2.60
(max.) V
F
[V]
2.30
2.45
2.60
2.75
Dominant Wavelength Groups
3)
page 21
Dominant Wellenlängengruppen
3)
Seite 21
Group
Gruppe
4
5
6
Note:
Anm.:
yellow
(min.) λ
dom
[nm]
586
589
592
(max.) λ
dom
[nm]
589
592
595
No packing unit / tape ever contains more than one color group for each selection.
In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Farbe enthalten.
2016-08-16
5
