JHTR5972
手動圧着工具 仕様書
JHTR5972 HAND CRIMP TOOL PRODUCT SPECIFICATION
ATP-JHTR5972JE
2005/03/31, Rev.- A
日本モレックス株式会社
Molex Japan Co., Ltd.
１． 概要
Description
このツールは、モレックス社の圧着ターミナルに電線を圧着接続するために開発された、手動圧着工具
（ハンドツール）です。
ご½用前に、添付の手動圧着工具の取扱説明書（IS-0001）をお読み頂き、圧着½業手順と管理方法につ
いて熟知してから、本ハンドツールをご½用頂きますようお願い申し上げます。
This tool is a hand crimp tool, which is designed for crimp-connecting a wire to crimp a terminal
of Molex.
Please take the time to read attached the operating manual (IS-0001) of Hand Crimp Tool,
making sure you understand the crimping procedures and management method described it
before attempting to operate this hand tool.
２． 仕様
Specifications
１） 工具名称：
Tool name:
２） 工具型番：
Tool number:
３） 外½寸法と重量：
Outer dimensions and weight:
４） 管理方法：
Management method:
ＪＨＴＲ５９７２ 手動圧着工具
JHTR5972 Hand Crimp Tool
ＪＨＴＲ５９７２
２３０（横幅）×７０（奥行き）×１５（厚さ）mm、約４００½½
230 (width) x 70 (depth) x 15 (thickness) mm, Approx. 400gf
圧着部引張強度（詳細は該½圧着仕様書に記載）
Crimp strength (Details are described to the corresponding
crimp specification)
５） 適合ターミナルと適合電線： ミニコネクトコンクリンプターミナル
Applicable terminal and wire: Mini Connect Connector Crimp Terminal
適合電線サイズ
適合被覆外径
絶縁被覆ストリップ寸法
ターミナル番号
Applicable wire size
Applicable insulation
Wire insulation strip
Terminal number
(AWG)
outer diameter (mm)
length (mm)
5659
#26-28
1.1-1.4
2.5-3.0
5659
#22-24
1.5-1.7
2.5-3.0

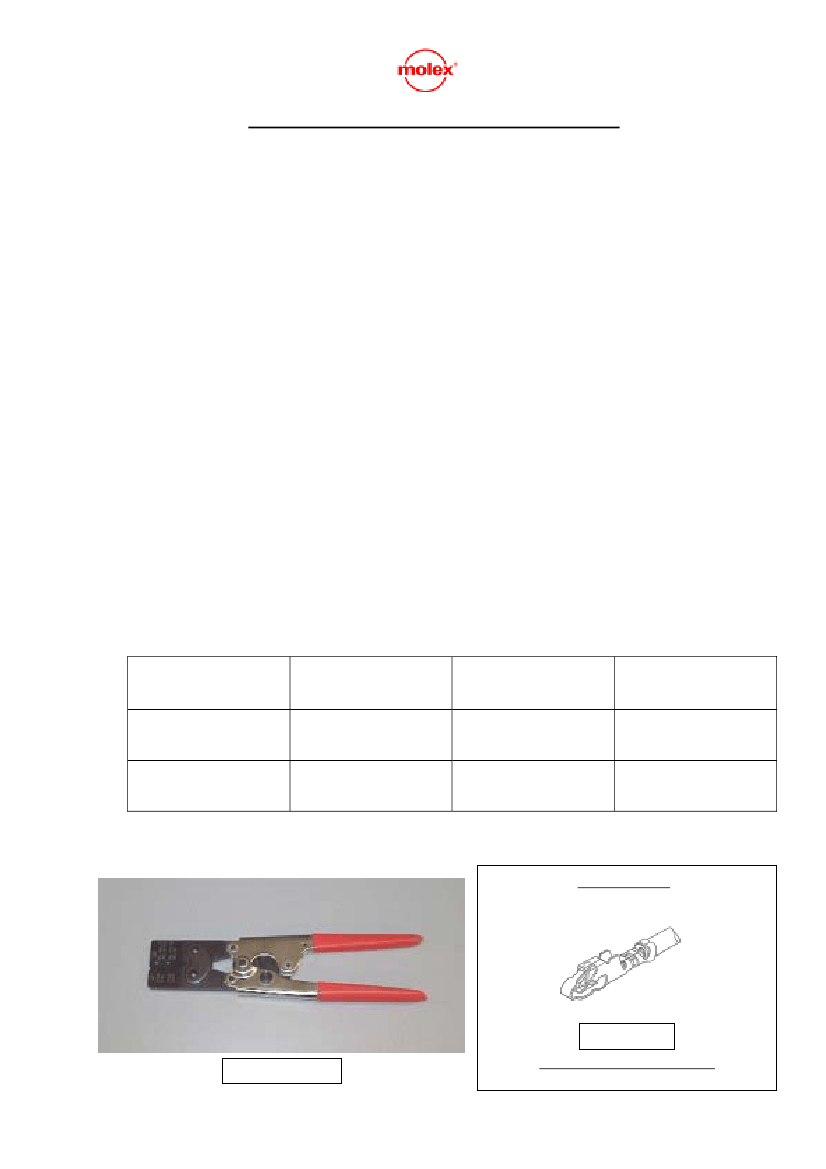

３． 工具外観
Tool Appearance
適合ターミナル
Applicable Terminal
5659
JHTR5972
ミニコネクトコンクリンプターミナル
Mini Connect Connector Crimp Terminal
