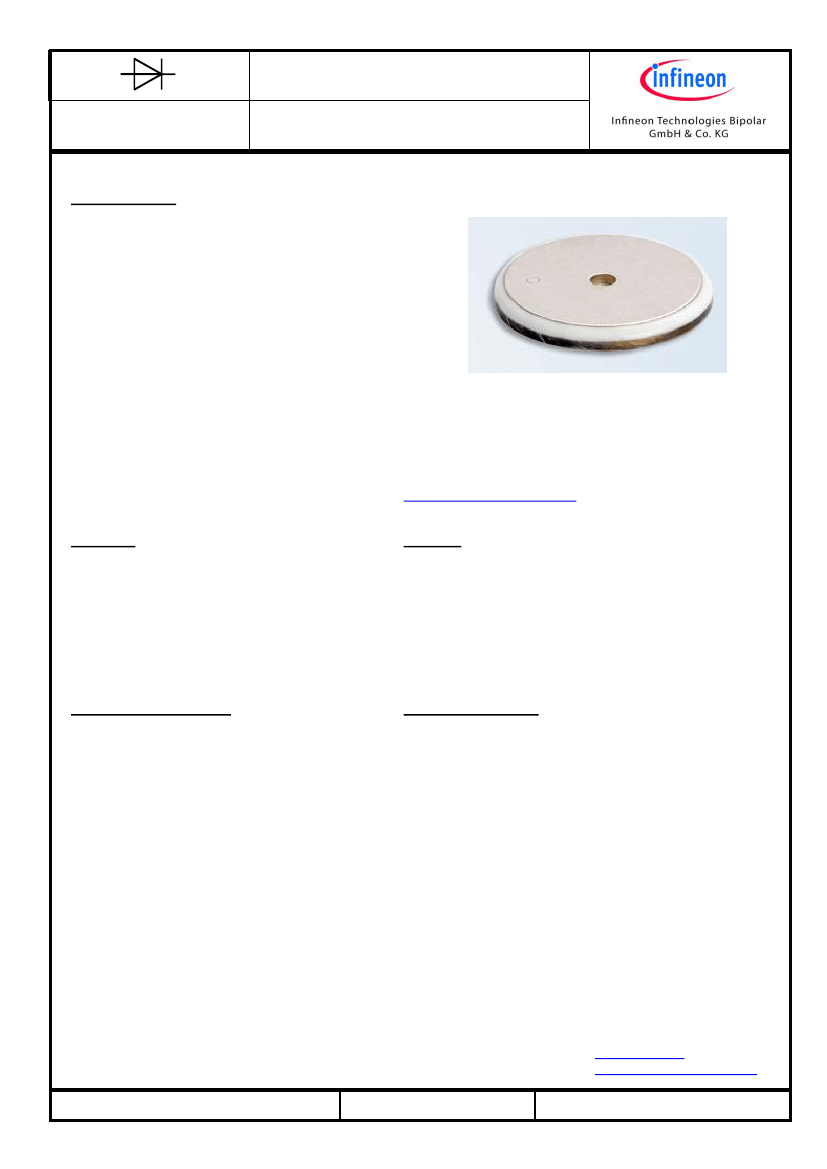

Netz-Gleichrichterdiode
Rectifier Diode
38DN06
Key Parameters
V
DRM
/ V
RRM
I
FAVM
I
TSM
v
T0
r
T
R
thJC
Diameter
Weight
600 V
4550 A (T
C
= 100 °C)
37400 A =55°C)
3570A (T
C
0,7 V
0,064 mΩ
0,124 K/W
38 mm
60 g
For type designation please refer to actual
short form catalog
http://www.ifbip.com/catalog
Merkmale
Hohe Lastwechelfestigkeit
Features
High power cycling capability
Typische Anwendungen
Widerstandsschweissen
Gleichrichter für Galvanik
Typical Applications
Resistance welding
Recitifiers for galvanic applications
www.ifbip.com
support@infineon-bip.com
Date of publication: 2011-12-22
Revision: 3.1
Seite/page
1/8
Technische
Information /
technical information
Netz-Gleichrichterdiode
Rectifier Diode
Elektrische Eigenschaften / Electrical properties
Höchstzulässige Werte / Maximum rated values
Periodische Vorwärts- und Rückwärts-Spitzensperrspannung
repetitive peak forward off-state and reverse voltages
Durchlassstrom-Grenzeffektivwert
maximum RMS on-state current
Dauergrenzstrom
average on-state current
Dauergrenzstrom
average on-state current
Durchlaßstrom-Effektivwert
RMS on-state current
Stossstrom-Grenzwert
surge current
Grenzlastintegral
I²t-value
Charakteristische Werte / Characteristic values
Durchlassspannung
on-state voltage
Schleusenspannung
threshold voltage
Ersatzwiderstand
slope resistance
Durchlaßkennlinie
2000 A ≤ i
F
≤ 19000 A
on-state characteristic
T
vj
= -40 °C... T
vj max
T
C
= 100 °C
T
C
= 85 °C
T
C
= 100 °C
T
C
= 85 °C
T
C
= 55 °C, θ = 180°sin, t
P
= 10 ms
V
RRM
I
FRMSM
I
FAVM
I
FAVM
I
FRMS
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
I
FSM
I²t
600 V
7150 A
8003 A
4550 A
5095 A
9540 A
6080 A
37400 A
32300 A
7000 10³ A²s
5200 10³ A²s
38DN06
T
vj
= T
vj max
, i
T
= 4,5 kA
T
vj
= T
vj max
T
vj
= T
vj max
T
vj
= T
vj max
V
F
V
(TO)
r
T
A=
B=
C=
D=
i
R
max.
max
0,99 V
0,70 V
max 0,064 mΩ
-3,502E-02
8,865E-05
1,337E-01
-7,454E-03
max.
50 mA
v
T
½
A
B
i
T
C
ln(i
T
1)
D
Sperrstrom
reverse current
i
T
T
vj
= T
vj max
, v
R
= V
RRM
Thermische Eigenschaften / Thermal properties
Innerer Wärmewiderstand
thermal resistance, junction to case
Übergangs-Wärmewiderstand
thermal resistance, case to heatsink
Höchstzulässige Sperrschichttemperatur
maximum junction temperature
Betriebstemperatur
operating temperature
Lagertemperatur
storage temperature
Mechanische Eigenschaften / Mechanical properties
Gehäuse, siehe Anlage
case, see annex
Si-Element mit Druckkontakt
Si-pellet with pressure contact
Anpreßkraft
clamping force
Gewicht
weight
Schwingfestigkeit
vibration resistance
prepared by: HS
approved by: ML
Kühlfläche / cooling surface
beidseitig / two-sided, θ = 180°sin
beidseitig / two-sided, DC
Kühlfläche / cooling surface
beidseitig / two-sided
R
thJC
max.
max.
R
thCH
max.
T
vj max
T
c op
T
stg
5 K/kW
180 °C
-40...+180 °C
-40...+180 °C
12,4 K/kW
11,0 K/kW
Seite 2
page 2
F
G
f = 50 Hz
typ.
20...30 kN
60 g
50 m/s²
date of publication:
revision:
2012-09-24
3.1
Date of publication: 2011-12-22
Revision: 3.1
Seite/page
2/8
Technische
Information /
technical information
Netz-Gleichrichterdiode
Rectifier Diode
38DN06
Hinweis:
Wir empfehlen die Diode mit einem temperaturbeständigen O-Ring zu schützen.
Notice:
We recommended to protect the diode with a temperature resistant O-Ring.

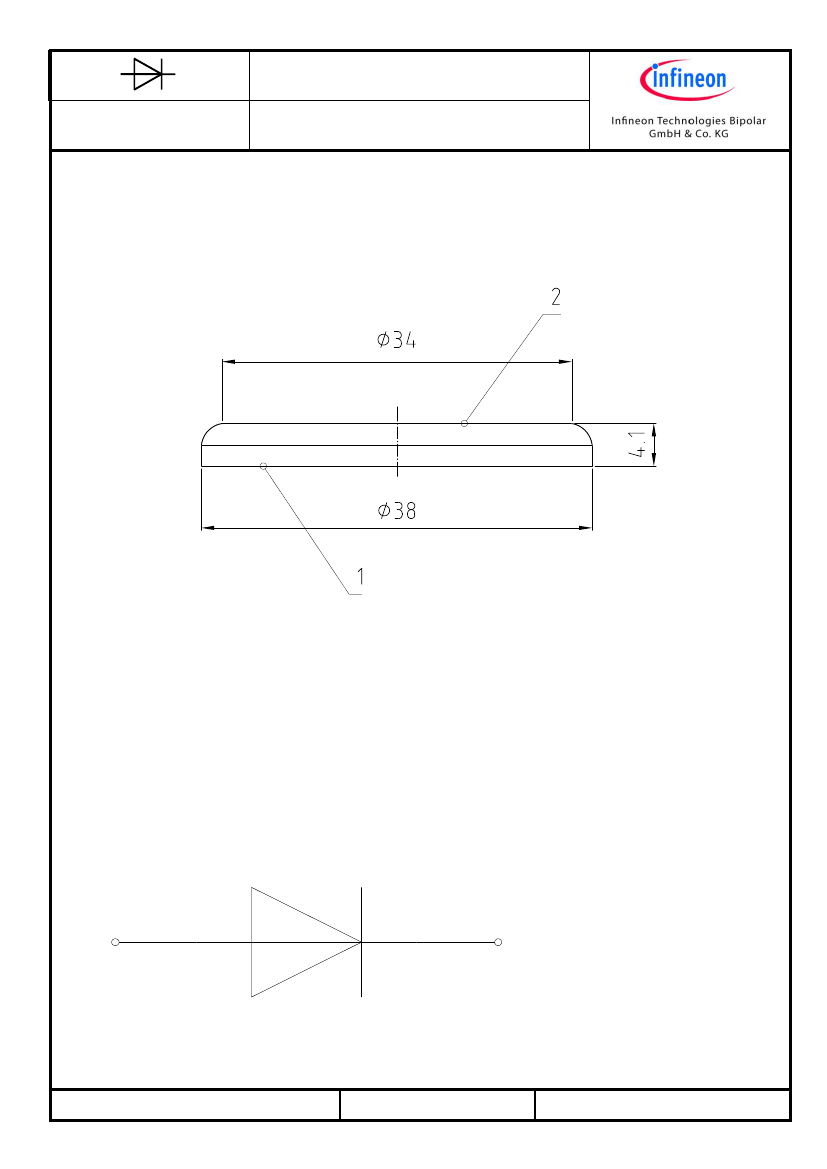

1
2
1:
Anode/
Anode
2:
Kathode/
Cathode
Date of publication: 2011-12-22
Revision: 3.1
Seite/page
3/8
Technische
Information /
technical information
Netz-Gleichrichterdiode
Rectifier Diode
38DN06
Trans. Wärmewid. beidseitig
1
8,2
0,071
2
2,12
0,014031
3
0,642
0,00145
4
0,038
0,00001
n
max
n=1
R,t – Werte
Diagramme
Analytische Elemente des transienten Wärmewiderstandes Z
thJC
für DC
Diagramme
Analytical elements of transient thermal impedance Z
thJC
for DC
Kühlung /
Cooling
Pos. n
R
thn
[K/kW]
beidseitig
two-sided
5
0
1
6
0
1
7
0
1
n
[s]
Analytische Funktion / Analytical function:
Z
thJC
½
R
thn
1
e
n
-t
Erhöhung des Z
th DC
bei sinus- und rechteckförmigen Strömen für unterschiedliche Stromflusswinkel Θ
Rise of Z
th DC
for sinewave and rectangular current for different current conduction angles Θ
ΔZ
th Θ rec
/ ΔZ
th Θ sin
Kühlung /
Cooling
beidseitig
two-sided
ΔZ
th Θ sin180°
[K/kW]
1,35482
ΔZ
th Θ rec 180°
[K/kW]
1,98025
ΔZ
th Θ rec 120°
[K/kW]
3,17103
ΔZ
th Θ rec 90°
[K/kW]
4,07041
ΔZ
th Θ rec 60°
[K/kW]
5,42945
ΔZ
th Θ rec 30°
[K/kW]
1,35482
Z
th Θ rec
= Z
th DC
+
Z
th Θ rec
Z
th Θ sin
= Z
th DC
+
Z
th Θ sin
Date of publication: 2011-12-22
Revision: 3.1
Seite/page
4/8
Technische
Information /
technical information
Netz-Gleichrichterdiode
Rectifier Diode
38DN06

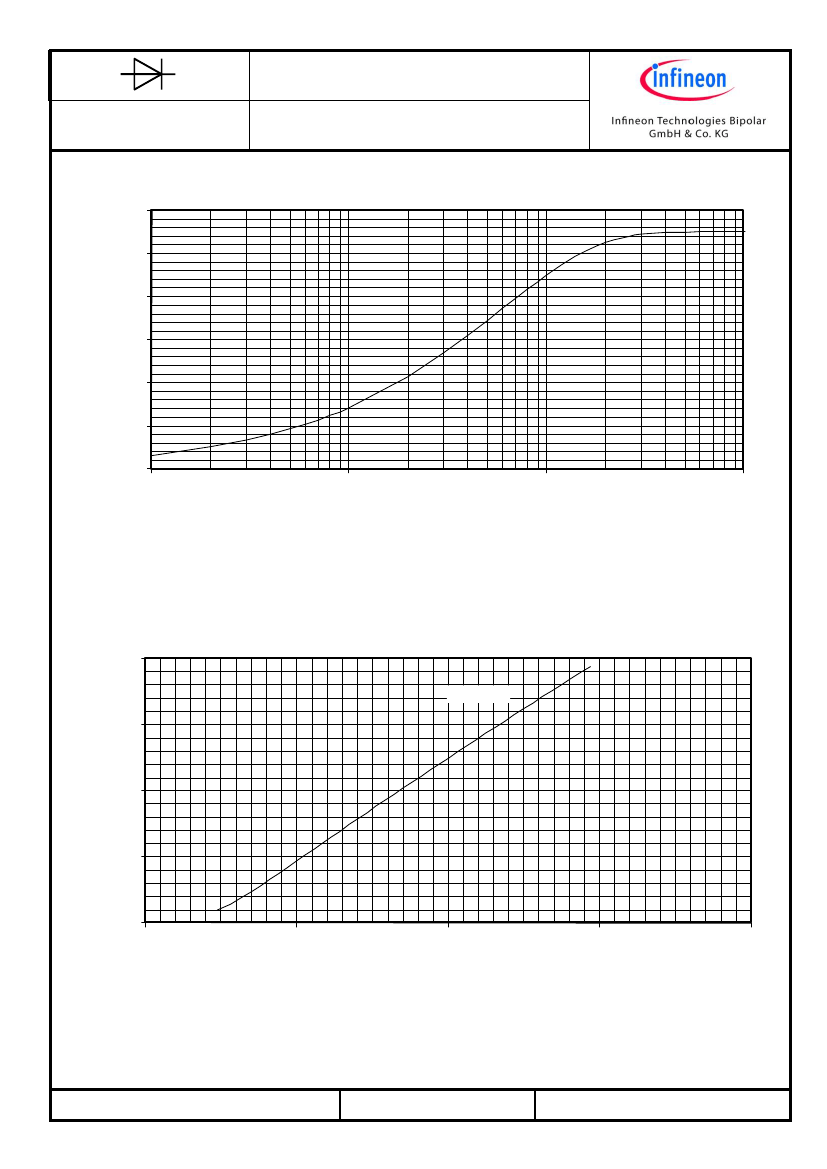

Durchlasskennlinie
12,0
b
10,0
8,0
Z
thJC
[K/kW]
6,0
4,0
2,0
0,0
0,001
0,01
t [s]
0,1
1
Transienter innerer Wärmewiderstand für DC / Transient thermal impedance for DC
Z
thJC
= f(t)
b - Beidseitige Kühlung / Two-sided cooling
20.000
T
vj
= T
vj max
15.000
10.000
i
F
[A]
5.000
0
0,5
1
1,5
V
F
[V]
2
2,5
Grenzdurchlasskennlinie / Limiting on-state characteristic i
F
= f(v
F
)
T
vj
= T
vj max
Date of publication: 2011-12-22
Revision: 3.1
Seite/page
5/8
