DRAWING REVISIONS
(RELEASE DATE ON FILE)
TERMINAL
POSITION 1
D
TERMINAL
POSITION 10
TERMINAL
POSITION 1
T
REV
TERMINAL
POSITION 6
A
DOCUMENT
INITIAL RELEASE
APP
KR
APPROVAL
DATE
7/28/14
D
1.61 [40.9]
.13 [3.3] TYP.
TERMINAL
POSITION 12
TERMINAL
POSITION 11
SEE NOTE 6
T
TERMINAL
POSITION 20
TERMINAL
POSITION 7
SEE NOTE 5

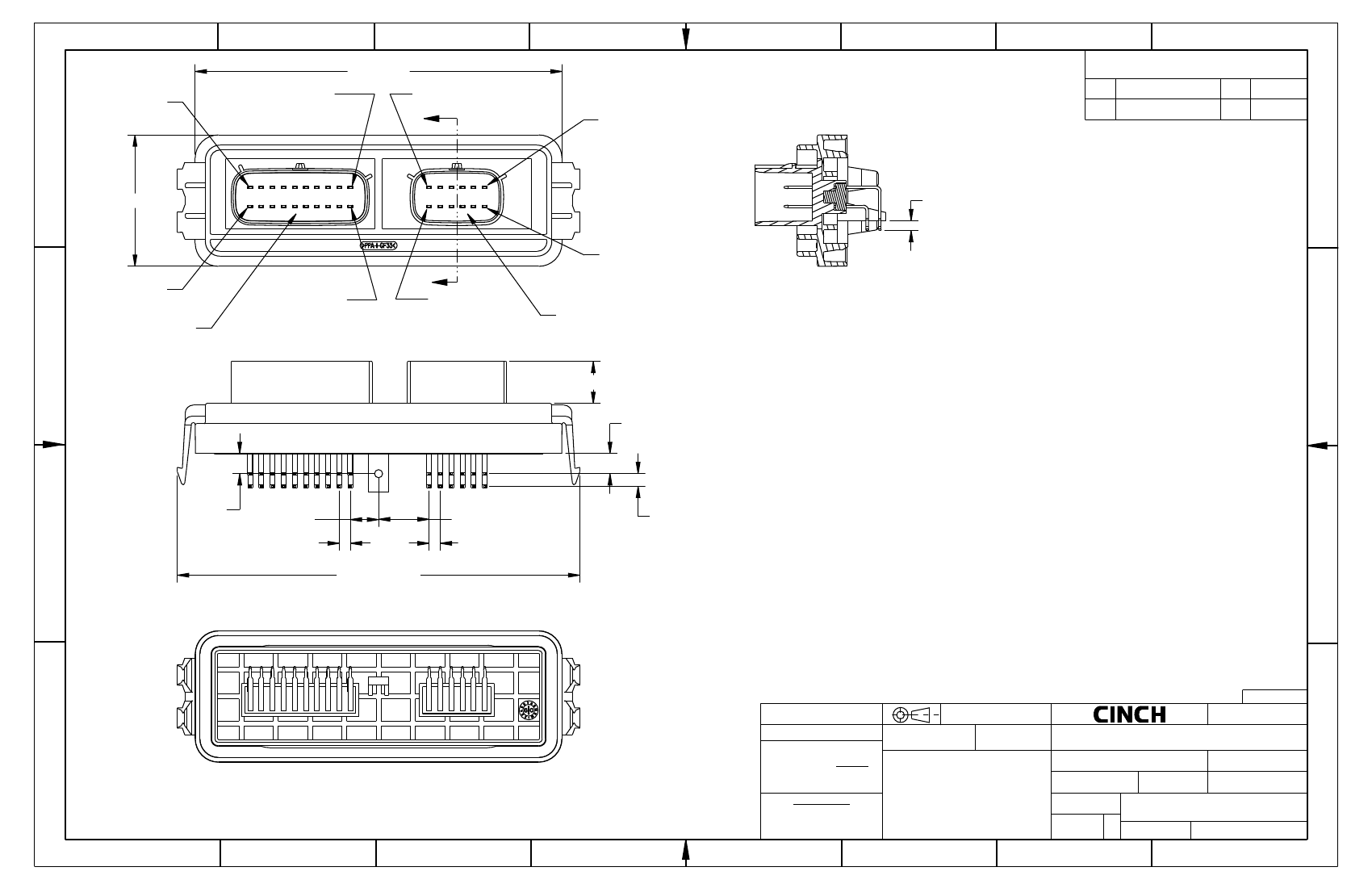

NOTES:
1. DIMENSIONS ARE IN INCHES EXCEPT DIMENSIONS INSIDE [XX] ARE IN mm.
ALL DIMENSIONS ARE FOR REFERENCE ONLY.
2. MATERIALS:
HEADER INSULATON: 30% GLASS FILLED POLYMER, COLOR BLACK.
TERMINALS BLADES: 1.5 mm BRASS WITH TIN OVER NICKEL PLATING.
3. HEADERS ARE REFLOW OR WAVE SOLDERING PROCESS ROHS COMPLIANT.
4. SEE SHEET 2 FOR PCB DETAILS.
5. RIGHT SIDE MATES WITH MOLEX FEMALE CONNECTOR PART NUMBER 33472-1201 (COLOR BLACK).
.25 [6.35]
B
.35 [8.9]
.138 [3.5] TYP.
4.96 [126.0] TYP.
.625 [15.88]
.138 [3.5] TYP.
.157[4.0] TYP.
6. LEFT SIDE MATES WITH MOLEX FEMALE CONNECTOR PART NUMBER 33472-2002 (COLOR GRAY).
C
SECTION T-T
C
.52 [13.2] TYP.
.25 [6.35] TYP.
B
UNITS
MODELED BY:
K. ROSBOROUGH
ENGLISH
INCHES
DO NOT SCALE DRAWING
DESIGN ENGINEER
UNLESS OTHERWISE SPECIFIED:
ALL DIMENSIONS ARE IN INCHES
FILLET/RADII
.02 MAX.
TOLERANCES
.X ± .1
.XX ± .01
.XXX ± .005
ANGULAR ± .5 °
PRO/E
DATE
TITLE
1700 FINLEY RD
LOMBARD, IL. 60148
K. ROSBOOUGH
07/14/14
MATERIAL
A
MODICE ME-MX
32 POSITION ASSEMBLY
CONTROL SPEC NUMBER
NOTED
A
THIS DOCUMENT IS THE PROPERTY OF CINCH.
NEITHER THIS DOCUMENT NOR ANY OF
THE INFORMATION CONTAINED IN IT MAY
BE DUPLICATED OR DISCLOSED WITHOUT
PRIOR WRITTEN CONSENT OF CINCH.
©COPYRIGHT 2014 CINCH
CONFIDENTIAL
APPROVALS
ON FILE
MATERIAL SPEC NUMBER
FINISH
PROJECT NUMBER
A15123
CAD FILE NUMBER
DRAWING NUMBER
5810132011S
CAGE IDENT NO. SIZE
71785
3
2
B
SCALE
581 01 32 011
S
SHEET 1 OF 2
1
1:1
8
7
6
5
4
8
7
6
5
4
3
2
1

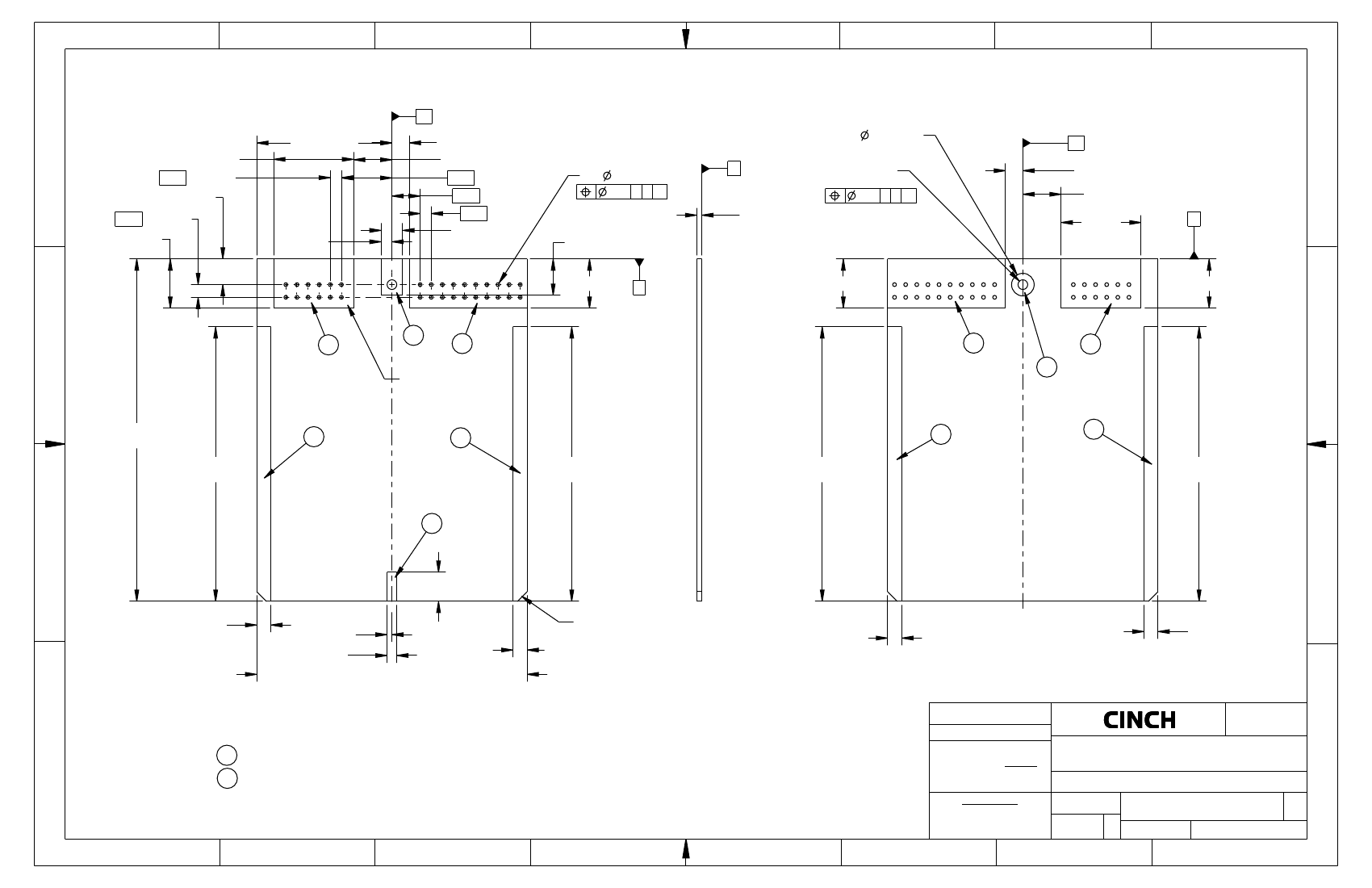

PCB TOP SIDE
D
.990 [25.15]
.138 [3.5] TYP.
.318 [8.08] TYP.
.157 [4.0] TYP.
.610 [15.5]
.134 [3.4]
12
6
PCB BOTTOM SIDE
.280 [7.11]
E
.120 [3.05]
SEE NOTE 4
.020 E F G
.062 [1.57]
SEE NOTE 1
.450 [11.5]
11
1
G
1.675 [42.55]
.215 [5.46]
.475 [12.07]
.625 [15.88] TYP.
.350 [8.89] TYP.
.138 [3.5] TYP.
.268 [6.8]
32X
.050 [1.27]
.010 E F G
G
.215 [5.46]
.475 [12.07]
.990
[25.15]
F
D
7
1
20
10
.610 [15.5]
F
.610 [15.5]
.610 [15.5]
C
2
1
2
2
1
2
C
TERMINAL
POSITION
NUMBER
4.242±.015
[107.75±0.38]
3.400
[86.36]
1
1
3.400
[86.36]
3.400
[86.36]
1
1
3.400
[86.36]
1
B
B
.360 [9.14]
.175 [4.45]
2X .12 [3.0] X 45°
CHAMFER
.175 [4.45]
3.350±.010
[85.1±0.25]
PCB NOTES:
1. SUGGESTED PCB THICKNESS .062 [1.57].
A
2. AREAS INDICATED BY
3. AREAS INDICATED BY
1
2
ARE COMPONENT AND TRACE KEEP OUT AREAS.
ARE COMPONENT KEEP OUT AREAS.
UNITS
.060 [1.52]
.120 [3.04]
.175 [4.45]
.175 [4.45]
ENGLISH
INCHES
DO NOT SCALE DRAWING
UNLESS OTHERWISE SPECIFIED:
ALL DIMENSIONS ARE IN INCHES
FILLET/RADII
.02 MAX.
TOLERANCES
.X ± .1
.XX ± .01
.XXX ± .005
ANGULAR ± .5 °
CAD FILE NUMBER
TITLE
1700 FINLEY RD
LOMBARD, IL. 60148
MODICE ME-MX
32 POSITION ASSEMBLY
PRO/E DRAWING
DRAWING NUMBER
4. SUGGESTED SCREW TO SECURE PCB TO HEADER: #4 THREAD CUTTING SCREW (TYPE 23 OR SIMILAR) TORQUED TO 2-3 IN-LBS [0.23-0.34 N-m].
THIS DOCUMENT IS THE PROPERTY OF CINCH.
NEITHER THIS DOCUMENT NOR ANY OF
THE INFORMATION CONTAINED IN IT MAY
BE DUPLICATED OR DISCLOSED WITHOUT
PRIOR WRITTEN CONSENT OF CINCH.
©COPYRIGHT 2014 CINCH
CONFIDENTIAL
5810132011S
CAGE IDENT NO. SIZE
71785
2
B
SCALE
581 01 32 011
S
A
1:1
SHEET 2 OF 2
