2017-11-20

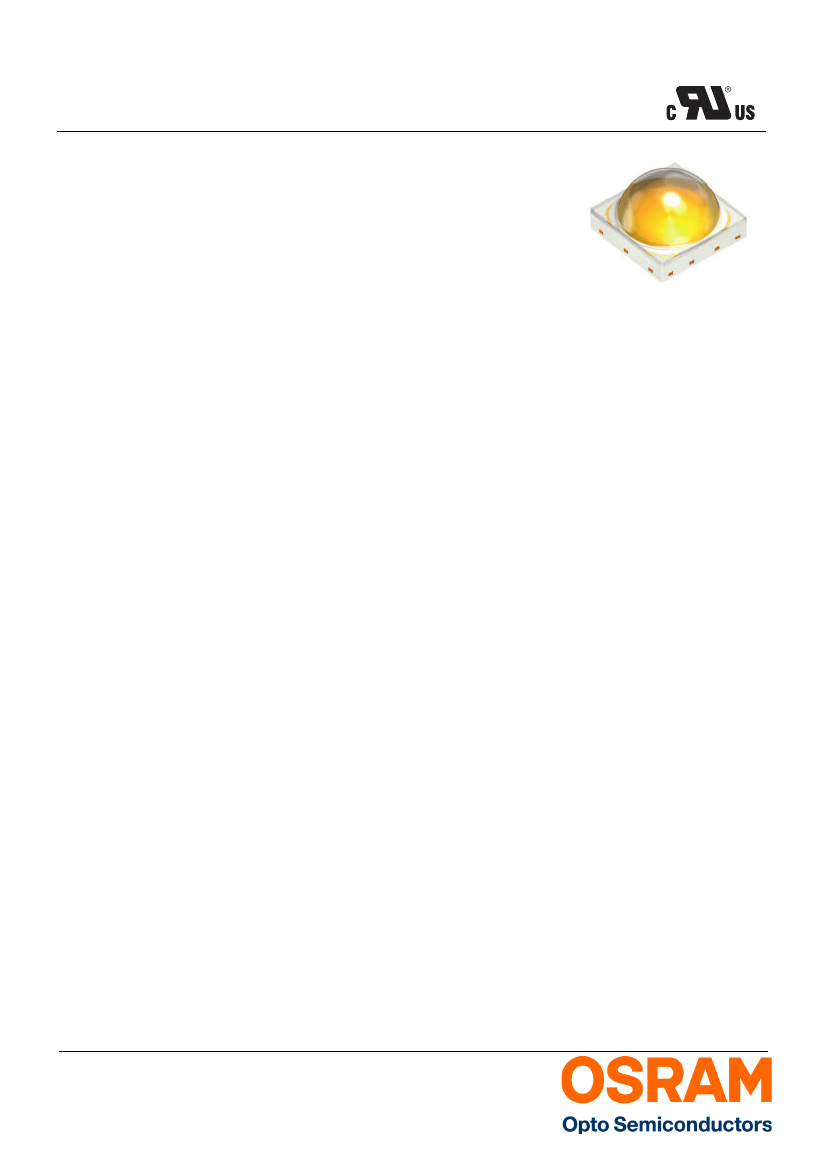

OSCONIQ P 3737 (2W version)
Datasheet
Version 1.4
GW PUSRA1.PM
High-power LED with high performance, superior
robustness and long lifetime.
Hochleistungs-LED mit hoher Effizienz, überlegener
Stabilität und langer Lebensdauer.
Features:
•
Package:
New SMD epoxy package with silicone
lens
•
Viewing angle at 50 % I
V
:
120°
•
Color:
3000 K - 6500 K (white)
•
CRI:
min. 70 ( typ. 72 )
•
Luminous Flux:
typ. 303 lm @ 5000 K, 85 °C
•
Luminous efficacy:
typ. 155 lm/W @ 5000 K,
85 °C
•
Corrosion Robustness:
Superior Corrosion
Robustness
Applications
•
Street and tunnel lighting
•
Outdoor lighting
•
Industrial lighting
Besondere Merkmale:
•
Gehäusetyp:
Neues SMD Epoxyd Gehäuse mit
Silikonlinse
•
Abstrahlwinkel bei 50 % I
V
:
120°
•
Farbe:
3000 K - 6500 K (weiß)
•
CRI:
min. 70 ( typ. 72 )
•
Lichtstrom:
typ. 303 lm @ 5000 K, 85 °C
•
Lichtausbeute:
typ. 155 lm/W @ 5000 K, 85 °C
•
Korrosionsstabilität:
Höchste
Korrosionsbeständigkeit
Anwendungen
•
Straßen und Tunnel
•
Außenbeleuchtung
•
Industriebeleuchtung
2017-11-20
1
Version 1.4
Ordering Information
Bestellinformation
Type:
Typ:
GW PUSRA1.PM
Color
Temperature
Farbtemperatur
1)
page
23
Luminous Flux
Ordering Code
Bestellnummer
1)
Seite
23
Lichtstrom
I
F
= 700 mA, T
J
=
85 °C
[K]
GW PUSRA1.PM-MFN2-A737-1
GW PUSRA1.PM-MFN2-XX57-1
GW PUSRA1.PM-N1N3-A636-1
GW PUSRA1.PM-N1N3-XX56-1
GW PUSRA1.PM-N2N4-A535-1
GW PUSRA1.PM-N2N4-XX55-1
GW PUSRA1.PM-N2N4-A434-1
GW PUSRA1.PM-N2N4-XX54-1
GW PUSRA1.PM-N3N5-A333-1
GW PUSRA1.PM-N3N5-XX53-1
GW PUSRA1.PM-N3N5-A232-1
GW PUSRA1.PM-N3N5-XX52-1
GW PUSRA1.PM-N2N4-A131-1
GW PUSRA1.PM-N2N4-XX51-1
Note:
Φ
V
[lm]
270 ... 300
270 ... 300
280 ... 310
280 ... 310
290 ... 320
290 ... 320
290 ... 320
290 ... 320
300 ... 330
300 ... 330
300 ... 330
300 ... 330
290 ... 320
290 ... 320
Q65111A8923
Q65111A8910
Q65111A8914
Q65111A8912
Q65111A8916
Q65111A8917
Q65111A8928
Q65111A8931
Q65111A8927
Q65111A8930
Q65111A8926
Q65111A8929
Q65111A8907
Q65111A8908
3000
3000
3500
3500
4000
4000
4500
4500
5000
5000
5700
5700
6500
6500
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. GW PUSRA1.PM-MFN2-XX57-1
means that only one group MF, N1, N2 will be shippable for any packing unit.
In a similar manner for colors where color chromaticity coordinate groups are measured and binned, single groups will be shipped on
any one packing unit. GW PUSRA1.PM-MFN2-XX57-1 means that the device will be shipped within the specified limits.
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped
on any packing unit. E. g. GW PUSRA1.PM-MFN2-XX57-1 means that only one forward voltage group K2,L1,L2,M1,M2 will be
shippable.
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. GW PUSRA1.PM-MFN2-XX57-1
bedeutet, dass in einer Verpackungseinheit nur eine der Helligkeitsgruppen MF, N1, N2 enhalten ist.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Farbortgruppe geliefert. Z.B. GW PUSRA1.PM-MFN2-XX57-1 bedeutet, dass in einer Verpackungseinheit nur eine der
Farbortgruppen enthalten ist. GW PUSRA1.PM-MFN2-XX57-1 bedeutet, dass das Bauteil innerhalb der spezifizierten Grenzen
geliefert wird.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit
wird nur eine Durchlassspannungsgruppe geliefert. Z. B. GW PUSRA1.PM-MFN2-XX57-1 bedeutet, dass nach
Durchlassspannungsgruppen gruppiert wird. In einer Verpackungseinheit ist nur eine der Durchlassspannungsgruppen
K2,L1,L2,M1,M2 enthalten (siehe Seite 5).
2017-11-20
2
Version 1.4
Characteristics
(T
J
= 85 °C; I
F
= 700 mA)
Kennwerte
GW PUSRA1.PM
Parameter
Bezeichnung
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
2)
page 23
Durchlassspannung
2)
Seite 23
Reverse voltage
Sperrspannung
Color rendering index
3)
page 23
Farbwiedergabe Index
3)
Seite 23
(3000K - 6500K)
(typ.)
(min.)
(typ.)
(max.)
(max.)
(typ.)
(min.)
Symbol
Symbol
2ϕ
V
F
V
F
V
F
V
R
R
a
R
a
R
th JS el
Values
Werte
120
2.70
2.80
3.20
1.2
72
70
2.8
Unit
Einheit
°
V
V
V
V
-
-
K/W
"Electrical" thermal resistance junction / solder point (typ.)
"Elektrischer" Wärmewiderstand Sperrschicht /
Lötpad
(with efficiency η
e
= 43 %)
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
2017-11-20
4
