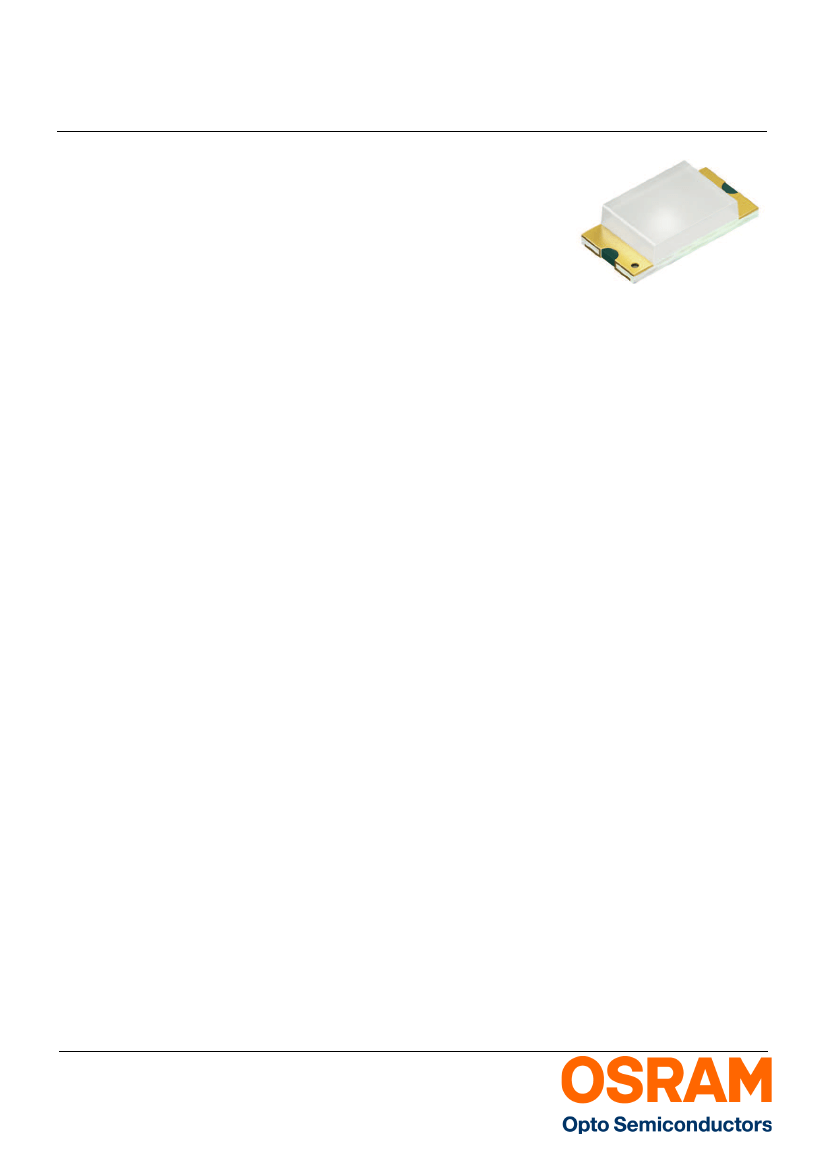

CHIPLED 0603
Datasheet
Version 1.3
LT Q39E
Features:
•
Package:
SMT package 0603, colorless diffused
resin
•
Technology:
InGaN
•
Viewing angle at 50 % I
V
:
170° (horizontal); 130°
(vertical)
•
Color:
true green (530 nm)
•
ESD - withstand voltage:
8 kV acc. to
ANSI/ESDA/JEDEC JS-001 (HBM, Class 3B)
Applications
•
LCD Backlighting
•
Toys
•
Signal and Symbol Luminary
•
Optical Indicator
•
Pushbuttons and Switches
Besondere Merkmale:
•
Gehäusetyp:
SMT Gehäuse 0603, farbloser
diffuser Verguss
•
Technologie:
InGaN
•
Abstrahlwinkel bei 50 % I
V
:
170° (horizontal);
130° (vertical)
•
Farbe:
true green (530 nm)
•
ESD - Festigkeit:
8 kV nach ANSI/ESDA/JEDEC
JS-001 (HBM, Klasse 3B)
Anwendungen
•
LCD Beleuchtung
•
Spielsachen
•
Signal- und Symbolleuchten
•
Optischer Indikator
•
Schalter und Taster
2015-09-01
1
Version 1.3
Ordering Information
Bestellinformation
Type:
Typ:
Luminous Intensity
1)
page 20
Lichtstärke
1)
Seite 20
I
F
= 5 mA
I
v
[mcd]
LT Q39E-Q1OO-25-1
≥ 71
Q65110A7998
Ordering Code
Bestellnummer
LT Q39E
Note: Only one group will be shipped on each packing unit.
Anm.: Es wird nur eine Gruppe pro Verpackungseinheit geliefert.
2015-09-01
2
Version 1.3
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
A
= 25 °C)
Surge current
Stoßstrom
(t ≤ 10 µs; D = 0.005; T
A
= 25 °C)
Reverse voltage
Sperrspannung
(T
A
= 25 °C)
ESD withstand voltage
ESD Festigkeit
(acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class
3B)
Symbol
Symbol
T
op
T
stg
T
j
I
F
Values
Werte
-30 ... 85
-40 ... 85
95
15
LT Q39E
Unit
Einheit
°C
°C
°C
mA
I
FM
100
mA
V
R
not designed for reverse
operation
8
V
V
ESD
kV
2015-09-01
3
Version 1.3
Characteristics
(T
A
= 25 °C; I
F
= 5 mA)
Kennwerte
Parameter
Bezeichnung
Wavelength at peak emission
Wellenlänge d. emittierten Lichtes
Dominant Wavelength
2)
page 20
Dominantwellenlänge
2)
Seite 20
Spectral bandwidth at 50% I
rel max
Spektrale Bandbreite b. 50% I
rel max
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
3)
page 20
Durchlassspannung
3)
Seite 20
Reverse current
Sperrstrom
Real thermal resistance junction / ambient
4)
page 20
,
5)
page 20
LT Q39E
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(typ.)
(min.)
(typ.)
(max.)
λ
peak
λ
dom
λ
dom
λ
dom
∆λ
2ϕ
V
F
V
F
V
F
I
R
(max.)
R
th JA real
Values
Werte
525
520
530
540
30
170 (horizontal)
130 (vertical)
2.60
2.85
3.10
not designed for
reverse operation
650
Unit
Einheit
nm
nm
nm
nm
nm
°
V
V
V
K/W
Realer Wärmewiderstand Sperrschicht / Umgebung
4)
Seite 20
, 5)
Seite 20
Real thermal resistance junction / solder point
5)
page 20
(max.)
R
th JS real
370
K/W
Realer Wärmewiderstand Sperrschicht / Lötpad
5)
Seite 20
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
2015-09-01
4
Version 1.3
Brightness Groups
Helligkeitsgruppen
Group
Gruppe
P2
Q1
Q2
R1
R2
S1
S2
T1
T2
Luminous Intensity
1)
page 20
Lichtstärke
1)
Seite 20
(min.) I
v
[mcd]
56
71
90
112
140
180
224
280
355
Luminous Intensity
1)
page 20
Lichtstärke
1)
Seite 20
(max.) I
v
[mcd]
71
90
112
140
180
224
280
355
450
LT Q39E
Luminous Flux
6)
page 20
Lichtstrom
270
340
420
530
670
850
1060
1330
1690
6)
Seite 20
(typ.) Φ
V
[mlm]
Forward Voltage Groups
3)
page 20
Durchlassspannungsgruppen
3)
Seite 20
Group
Gruppe
3X
3Y
3Z
4X
4Y
(min.) V
F
[V]
2.60
2.70
2.80
2.90
3.00
(max.) V
F
[V]
2.70
2.80
2.90
3.00
3.10
Dominant Wavelength Groups
2)
page 20
Dominant Wellenlängengruppen
2)
Seite 20
Group
Gruppe
2
3
4
5
Note:
Anm.:
true green
(min.) λ
dom
[nm]
520
525
530
535
(max.) λ
dom
[nm]
525
530
535
540
No packing unit / tape ever contains more than one color group for each selection.
In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Farbe enthalten.
2015-09-01
5
