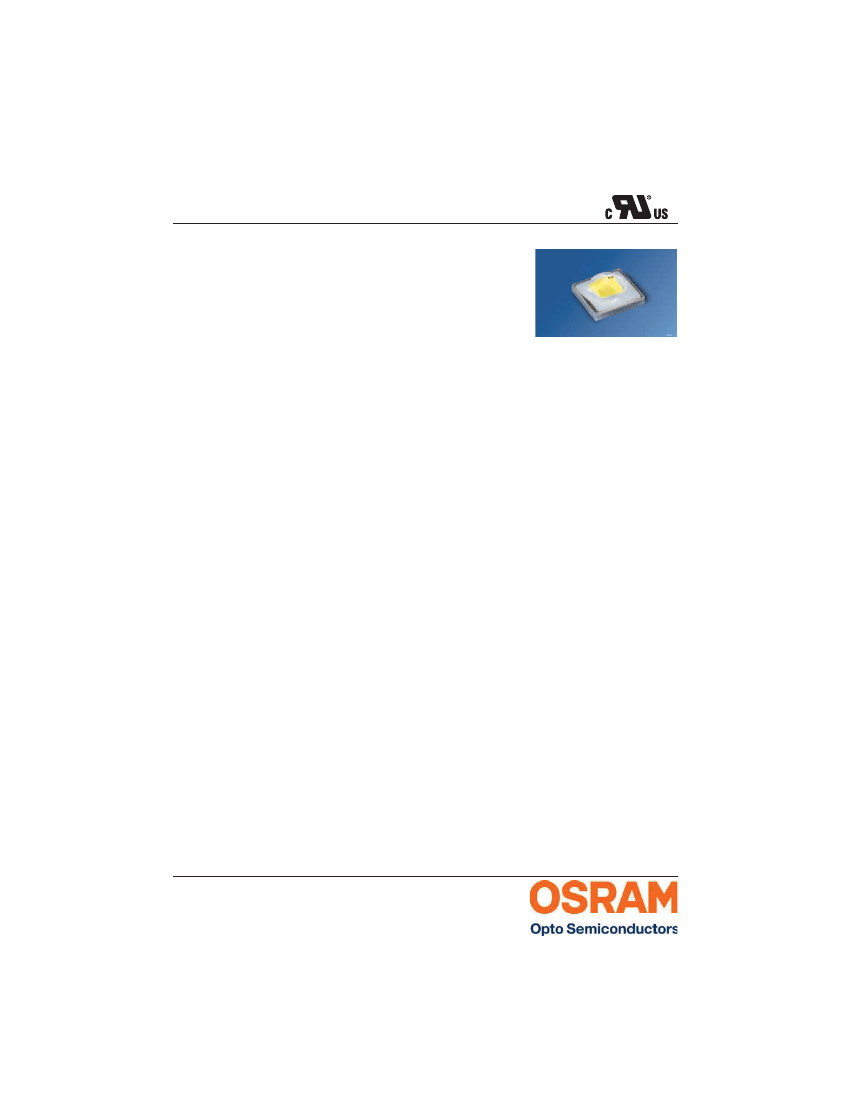

2014-01-10
OSLON SSL
®
150
Datasheet
Version 2.0
LCW CRDP.PC
Highest flux. Highest efficacy. This OSLON SSL family
next generation LED provides a wide radiation pattern
allowing perfect interaction and various designs
including color mixing LED clusters. Its low thermal
resistance allows this device to be highly efficient even
at high driving currents. Applications demanding long
lifetimes are perfectly addressed with this highly
reliable LED.
Höchster Lichtstrom. Höchste Lichtausbeute. Als
Mitglied der jüngsten Generation der
OSLON-SSL-Familie erlaubt diese LED eine perfekte
Interaktion in einer Vielzahl von Designs –
einschließlich der Farbmischung in LED-Clustern. Der
geringe Wärmewiderstand sorgt selbst bei hohen
Strömen für höchste Lichtausbeute. Diese
zuverlässige LED eignet sich besonders für
Applikationen, die eine hohe Lebenserwartung
erfordern.
•
Package:
SMT ceramic package with silicone
resin and silicone lens
•
Viewing angle at 50 % I
V
:
150°
•
Color:
3000 K - 6500 K ( neutral white )
•
CRI:
min. 70 ( typ. 72 )
•
Luminous Flux:
typ. 136 lm @ 5000 K
•
Luminous efficacy:
typ. 132 lm/W @ 5000 K
•
Corrosion Robustness:
Superior Corrosion
Robustness
•
Lumen Maintenance:
Test results according to
IESNA LM-80 available
Features:
•
Gehäusetyp:
SMT-Keramikgehäuse mit
Silikonverguss und -linse
•
Abstrahlwinkel bei 50 % I
V
:
150°
•
Farbe:
3000 K - 6500 K ( neutralweiß )
•
CRI:
min. 70 ( typ. 72 )
•
Lichtstrom:
typ. 136 lm @ 5000 K
•
Lichtausbeute:
typ. 132 lm/W @ 5000 K
•
Korrosionsstabilität:
Höchste
Korrosionsbeständigkeit
•
Lichtstromerhaltung:
Testergebnisse nach
IESNA LM-80 verfügbar
Besondere Merkmale:
Applications
•
•
•
•
Accent and effect lighting
Architectural lighting
Industrial lighting
Outdoor lighting
•
•
•
•
Anwendungen
Akzent- und Effektbeleuchtung
Architekturbeleuchtung
Industriebeleuchtung
Außenbeleuchtung
2014-01-10
1
Version 2.0
Applications
Anwendungen
LCW CRDP.PC
• Retrofits and fixtures
• Street and tunnel lighting
• Specialty lighting (flashlights, bicycle headlamps,
security lights)
• Retrofits
• Straßen und Tunnel
• Spezialanwendungen (Blitzlichter,
Fahrradfrontleuchten, Notlichter)
2014-01-10
2
Version 2.0
Ordering Information
Bestellinformation
Type:
Typ:
Color
Temperature
Farbtemperatur
Luminous Flux
1)
page 27
LCW CRDP.PC
Ordering Code
Bestellnummer
Lichtstrom
1)
Seite 27
I
F
= 350 mA
[K]
LCW CRDP.PC-LQLS-5C7E-1
LCW CRDP.PC-LRLT-5F7G-1
LCW CRDP.PC-LQLS-5F7G-1
LCW CRDP.PC-LRLT-5H7I-1
LCW CRDP.PC-LQLS-5H7I-1
LCW CRDP.PC-LRLT-5J7K-1
LCW CRDP.PC-LQLS-5J7K-1
LCW CRDP.PC-LRLT-5L7N-1
LCW CRDP.PC-LQLS-5L7N-1
LCW CRDP.PC-LPLR-5O8Q-1
LCW CRDP.PC-LPLR-5R8T-1
Note:
V
[lm]
Q65111A4981
Q65111A3396
Q65111A4194
Q65111A2587
Q65111A2261
Q65111A4172
Q65111A2638
Q65111A4168
Q65111A2546
Q65111A4983
Q65111A4982
6500
5700
5700
5000
5000
4500
4500
4000
4000
3500
3000
121 ... 150
130 ... 164
121 ... 150
130 ... 164
121 ... 150
130 ... 164
121 ... 150
130 ... 164
121 ... 150
112 ... 140
112 ... 140
The above Type Numbers represent the order groups which include only a few brightness groups (see page 6). Only one group will be shipped on each
packing unit (there will be no mixing of two groups on each packing unit). E. g. LCW CRDP.PC-LQLS-5F7G-1 means that only one group LQ, LR, LS
will be shippable for any packing unit. In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where color chromaticity coordinate groups are measured and binned, single groups will be shipped on any one packing
unit. LCW CRDP.PC-LQLS-5F7G-1 means that the device will be shipped within the specified limits. In order to ensure availability, single color
chromaticity groups groups will not be orderable (see page 8).
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped on any packing
unit. E. g. LCW CRDP.PC-LQLS-5F7G-1 means that only one forward voltage group L1,L2,M1,MX will be shippable. In order to ensure availability,
single forward voltage groups will not be orderable (see page 6).
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen (siehe Seite 6). Es
wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. LCW CRDP.PC-LQLS-5F7G-1 bedeutet, dass in einer
Verpackungseinheit nur eine der Helligkeitsgruppen LQ, LR, LS enhalten ist. Um die Liefersicherheit zu gewährleisten, können einzelne
Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine Farbortgruppe geliefert.
Z.B. LCW CRDP.PC-LQLS-5F7G-1 bedeutet, dass in einer Verpackungseinheit nur eine der Farbortgruppen enthalten ist (siehe Seite 8). LCW
CRDP.PC-LQLS-5F7G-1 bedeutet, dass das Bauteil innerhalb der spezifizierten Grenzen geliefert wird. Um die Liefersicherheit zu gewährleisten,
können einzelne Farbortgruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Durchlassspannungsgruppe geliefert. Z. B. LCW CRDP.PC-LQLS-5F7G-1 bedeutet, dass nach Durchlassspannungsgruppen gruppiert wird. In einer
Verpackungseinheit ist nur eine der Durchlassspannungsgruppen L1,L2,M1,MX enthalten (siehe Seite 6). Um die Liefersicherheit zu gewährleisten,
können einzelne Durchlassspannungsgruppen nicht direkt bestellt werden.
2014-01-10
3
Version 2.0
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature absolute *
Sperrschichttemperatur absolut *
Junction temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
S
= 25 °C)
Surge current
Stoßstrom
Reverse current
2)
page 27
Sperrstrom
2)
Seite 27
Symbol
Symbol
T
op
T
stg
T
j, abs
T
j
I
F
Values
Werte
-40 ... 120
-40 ... 120
160
135
100 ... 800
LCW CRDP.PC
Unit
Einheit
°C
°C
°C
°C
mA
I
FM
I
R
2000
200
8
mA
mA
kV
V
ESD
ESD withstand voltage
ESD Festigkeit
(acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class
3B)
Note:
*
This is verified by testing 30 pieces. Pass criteria: No catastrophic failures allowed, luminous flux
must be better than L70B50 after 1000 h.
Anm:
*
Dieser Wert wird durch den Test von 30 Bauteilen abgesichert. Dabei dürfen keine Totalausfälle
auftreten und der Lichtstrom muß nach 1000 h über L70B50 liegen.
2014-01-10
4
Version 2.0
Characteristics
(T
S
= 25 °C; I
F
= 350 mA)
Kennwerte
Parameter
Bezeichnung
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
3)
page 27
Durchlassspannung
3)
Seite 27
Reverse voltage
Sperrspannung
(I
R
= 20 mA)
Color reproduction index
4)
page 27
Farbwiedergabe Index
4)
Seite 27
(3000 K - 5000 K)
5)
page 27
LCW CRDP.PC
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
(max.)
2
V
F
V
F
V
F
V
R
Values
Werte
150
2.80
2.95
3.25
1.2
Unit
Einheit
°
V
V
V
V
(typ.)
(min.)
(typ.)
(max.)
R
a
R
a
R
th JS real
R
th JS real
72
70
9.6
10.8
-
-
K/W
K/W
Real thermal resistance junction / solder point
Realer Wärmewiderstand Sperrschicht / Lötpad
5)
Seite 27
"Electrical" thermal resistance junction / solder
point
5)
page 27
"Elektrischer" Wärmewiderstand Sperrschicht /
Lötpad
5)
Seite 27
(with efficiency
e
= 40 %)
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
(typ.)
(max.)
R
th JS el
R
th JS el
5.8
6.5
K/W
K/W
