XL-2835-TF-FP-LW150-R

Description
AUDIO PIEZO INDICATOR 4-18V CHAS
CategoryModule/solution
File Size182KB,1 Pages
ManufacturerPUI Audio
Environmental Compliance
Download Datasheet Parametric View All

XL-2835-TF-FP-LW150-R Online Shopping

Suppliers Part Number Price MOQ In stock
XL-2835-TF-FP-LW150-R - - View Buy Now

XL-2835-TF-FP-LW150-R Overview

AUDIO PIEZO INDICATOR 4-18V CHAS

XL-2835-TF-FP-LW150-R Parametric

Parameter NameAttribute value
driver circuitIndicator light, internally driven
input typeDC
Voltage - Rated12V
voltage range4 ~ 18V
frequency3.5kHz
technologyPiezoelectric
Operating modepulse, fast
duration3 PPS
Sound pressure level (SPL)92dB @ 12V,10cm
Current - Power5mA
port locationtop
Operating temperature-30°C ~ 85°C
Approval-
grade-
Installation typepanel mount, flange
TerminationWire leads
size/dimensions1.102" diameter (28.00mm)
Height - Installation (maximum)1.020"(25.90mm)

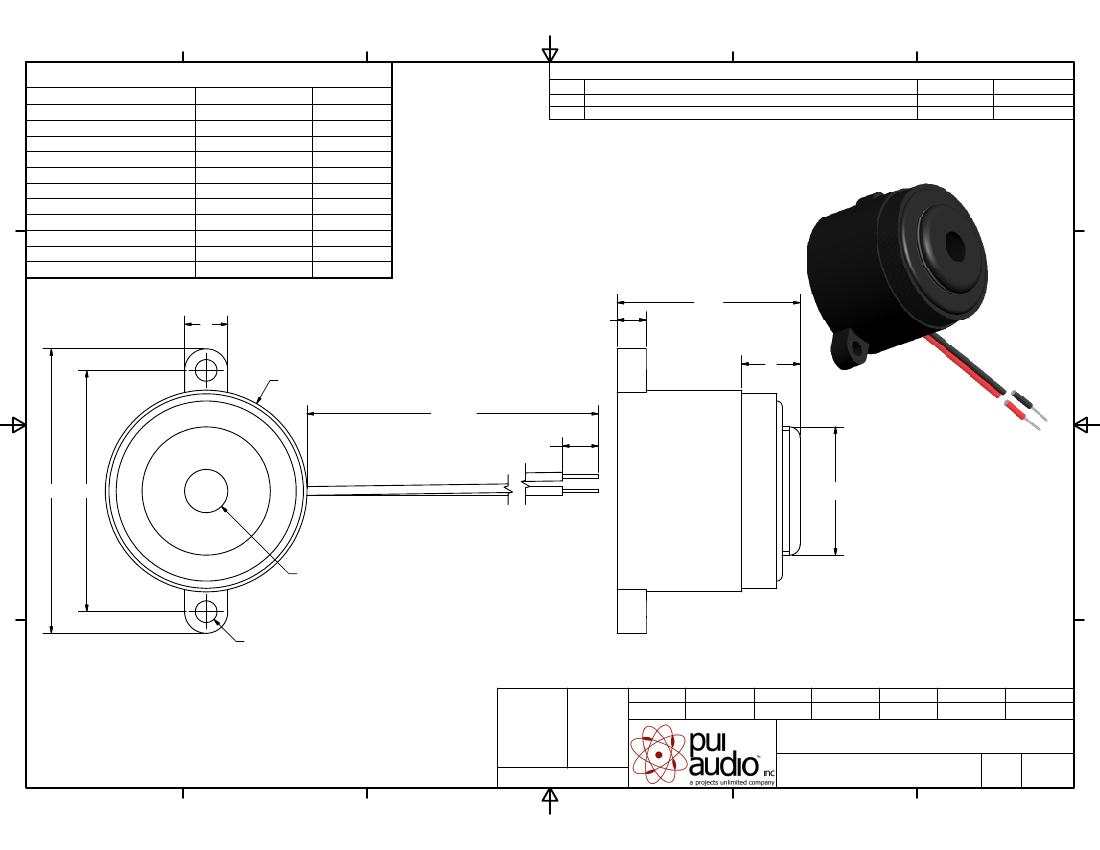

SPECIFICATIONS
PARAMETERS
RATED VOLTAGE
OPERATING VOLTAGE RANGE
RATED CURRENT (MAX)
MINIMUM SPL @ 10 CM
RESONANT FREQUENCY
TONE OR PULSE RATE
OPERATING TEMPERATURE
STORAGE TEMPERATURE
HOUSING MATERIAL
TERMINAL MATERIAL
WEIGHT
VALUES
12
4 ~ 28
5
92
3,500 ± 500
FAST PULSE
-30 ~ +85
-40 ~ +95
ABS
LEAD WIRE
10.2
UNITS
Vdc
Vdc
mA
dBA
Hz
3 pulse /sec
°C
°C
-
-
grams
THIS DOCUMENT CONTAINS DATA
PROPRIETARY TO PROJECTS UNLIMITED, INC.
ANY USE OR REPRODUCTION, IN ANY FORM,
WITHOUT PRIOR WRITTEN PERMISSION OF
PROJECTS UNLIMITED, INC. IS PROHIBITED.
©2003, Projects Unlimited Inc.
REVISION HISTORY
LTR
-
A
DESCRIPTION
RELEASED FROM ENGINEERING
REVISED TO INVENTOR 3-D DRAWING TEMPLATE
DATE
6/13/2006
3/25/2008
APPROVED
B.R.
25.4
6
4
8
n
28
150
`
5
UL1007 AWG #26
5
`
2
n
17.8
BLACK (-)
39.5 33.5
RED (+)
EMISSION HOLE
n
6 SOUND
n
3 (2)
NOTES:
1. ALL DIMENSIONS ARE IN MILLIMETERS.
2. SPECIFICATIONS SUBJECT TO CHANGE OR WITHDRAWL
WITHOUT NOTICE.
3. THIS PART IS RoHS 2002/95/EC COMPLIANT.
UNLESS OTHERWISE
SPECIFIED:
DIMENSIONS ARE IN
MILLIMETERS,
TOLERANCES
ARE ±0.5 AND
ANGLES ARE ±3°.
Designed by
Date
Checked by
Date
Approved by
Date
Drawn Date
SIZE
J.D.
6/13/2006
E.P.
6/13/2006
B.R.
6/13/2006 3/25/2008
A3
XL-2835-TF-FP-LW150-R
Indicator
Edition
Sheet
XL-2835-TF-FP-LW150-R.idw
-
1/1
