GWT-C1627A-RGB
1 . REVISION RECORD
2. GENERAL SPECIFICATION

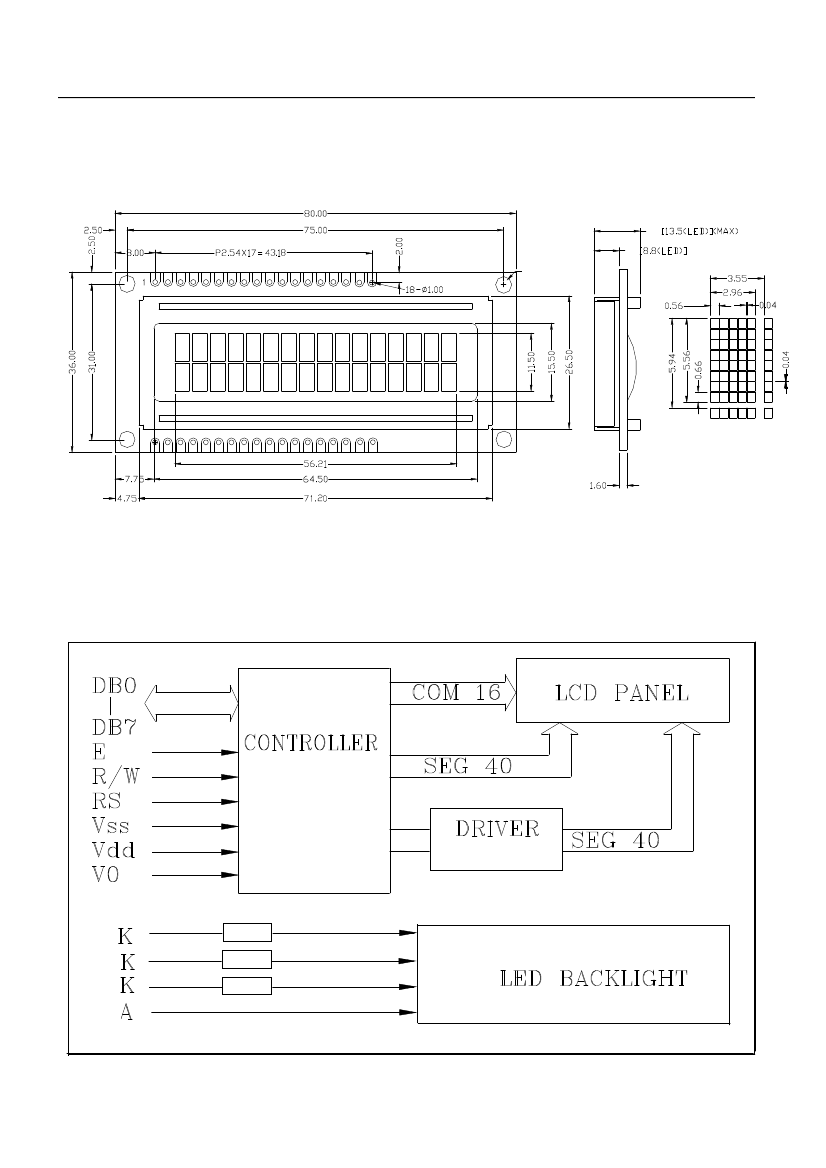

3. OUTLINE DEMENSION:
4. BLOCK DIAGRAM
5.ABSOLUTE MAXIMUM RATINGS
6.ELECTRICAL CHARACTERISTICS
7.ABSOLUTE MAXIMUM RATINGS FOR LED BACKLIGHT
8.PIN ASSIGNMENT
9.MPU INTERFACE
10.REFLECTOR OF SCREEN AND DIPLAY RAM
11.DISPLAY CONTROL INSTRUCTION
12.OPTICAL CHARACTERISTICS
13.POWER SUPPLY SCHEMATICS
14.APPLICATION EXAMPLE
15. PRECAUTION
FOR
USING
LCM
2
GWT-C1627A-RGB
2.GENERAL SPECIFICATION
Interface with 4-bit or 8-bit MPU (directly connected M6800 serial MPU)
Display Specification
Display Character: 16 character X 2 line
Character Font:5X7dors+cursor
Display color-Display background color :
FSTN,R,G&B LED Backlighte
Polarize mode: Negative
(Positive)
Viewing angle: 6:00
Display duty: 1/16
Driving bias: 1/5
, Transmissive
Character Generator ROM (CGROM): 8320 bits (192 characterX5X7 dots) &(32
characterX5X10 dots)
Character Generator RAM (CGRAM): 64X8 bits (8 charactersX5X8 dots)
Display Data RAM (DDRAM) :40X8 bits (80 characters max)
Mechanical characteristics (Unit: mm)
Extenal dimension: 80.0X36.0X13.5
View area : 64.5X15.5
Character size: 2.96X5.56
Character pitch: 3.55X5.94
Weight:
g
Character font: 5X7 dots + cursor
Dots size:0.56X0.66
POWER: +5V
4
