SK32SMA ... SK310SMA
SK32SMA ... SK310SMA
Surface Mount Schottky Rectifiers
Schottky-Gleichrichter für die Oberflächenmontage
Version 2005-11-09
Nominal current
Nennstrom
2.1
3A
20...100 V
~ SMA
~ DO-214AC
0.07g
5
± 0.2
2.2
± 0.2
± 0.1
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
Plastic case
Kunststoffgehäuse
1
2.7
+ 0.1
0.15
Type
Typ
1.5
Weight approx. – Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped and reeled
Standard Lieferform gegurtet auf Rolle
4.6
± 0.2
Dimensions - Maße [mm]
Maximum ratings
Type
Typ
SK32SMA
SK33SMA
SK34SMA
SK35SMA
SK36SMA
SK38SMA
SK310SMA
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
RRM
[V]
20
30
40
50
60
80
100
Surge peak reverse voltage
Stoßspitzensperrspannung
V
RSM
[V]
20
30
40
50
60
80
100
T
T
= 100°C
f > 15 Hz
T
A
= 25°C
T
A
= 25°C
I
FAV
I
FRM
I
FSM
i
2
t
Grenzwerte
Forward voltage
Durchlass-Spannung
V
F
[V]
1
)
< 0.50
< 0.50
< 0.50
< 0.70
< 0.70
< 0.85
< 0.85
3A
20 A
2
)
80/90 A
32 A
2
s
-50...+150°C
-50...+150°C
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
S
T
j
1
2
I
F
= 3 A, T
j
= 25°C
Max. temperature of the terminals T
T
= 100°C – Max. Temperatur der Anschlüsse T
T
= 100°C
http://www.diotec.com/
© Diotec Semiconductor AG
1
SK32SMA ... SK310SMA
Characteristics
Leakage current
Sperrstrom
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht
−
Anschluss
T
j
= 25°C
T
j
= 100°C
V
R
= V
RRM
V
R
= V
RRM
I
R
I
R
R
thA
R
thT
Kennwerte
< 100 µA
< 10 mA
< 70 K/W
1
)
< 30 K/W
120
[%]
100
10
2
[A]
10
SK32...34SMA
80
SK35...36SMA
60
1
40
10
20
I
FAV
0
0
T
T
50
100
150
[°C]
-1
SK38...310SMA
I
F
10
-2
0
V
F
0.4
0.6
[V]
1.0

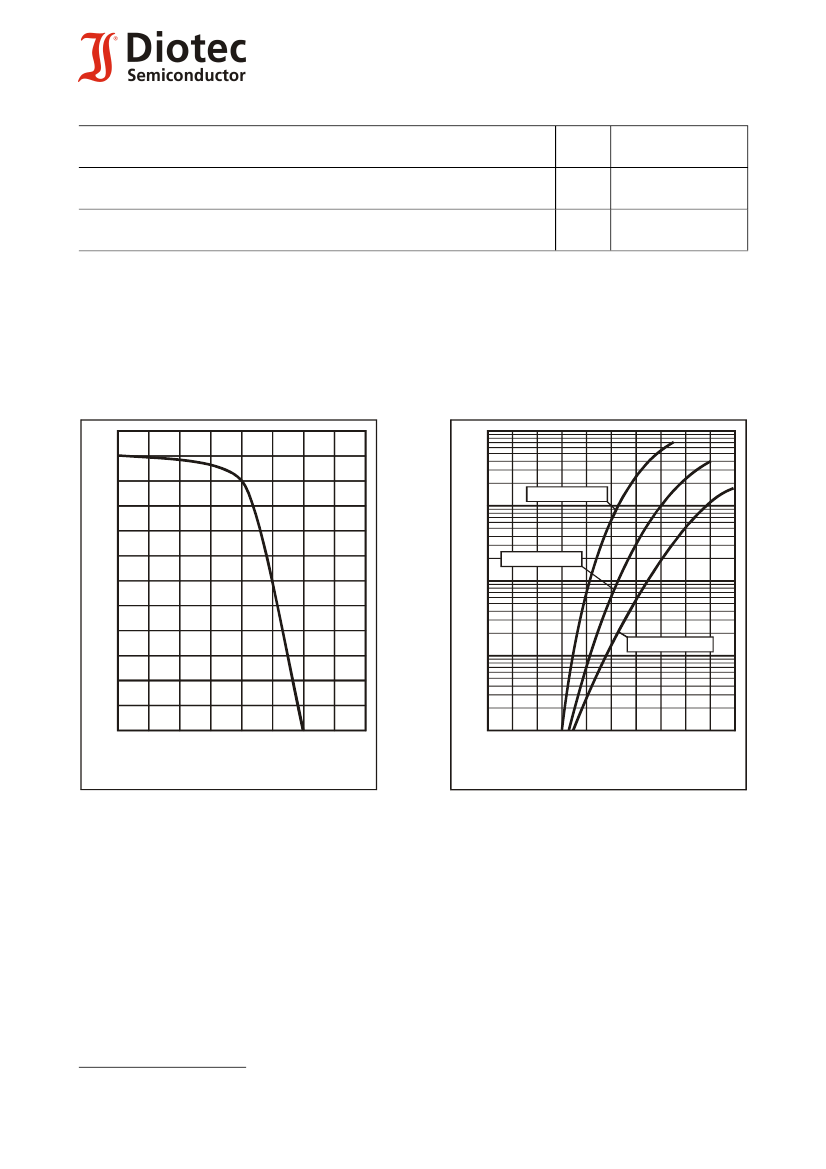

Rated forward current vs. temp. of the terminals
Zul. Richtstrom in Abh. v. d. Temp. der Terminals
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
1
Mounted on P.C. board with 25 mm
2
copper pads at each terminal
Montage auf Leiterplatte mit 25 mm
2
Kupferbelag (Lötpad) an jedem Anschluss
http://www.diotec.com/
© Diotec Semiconductor AG
2
