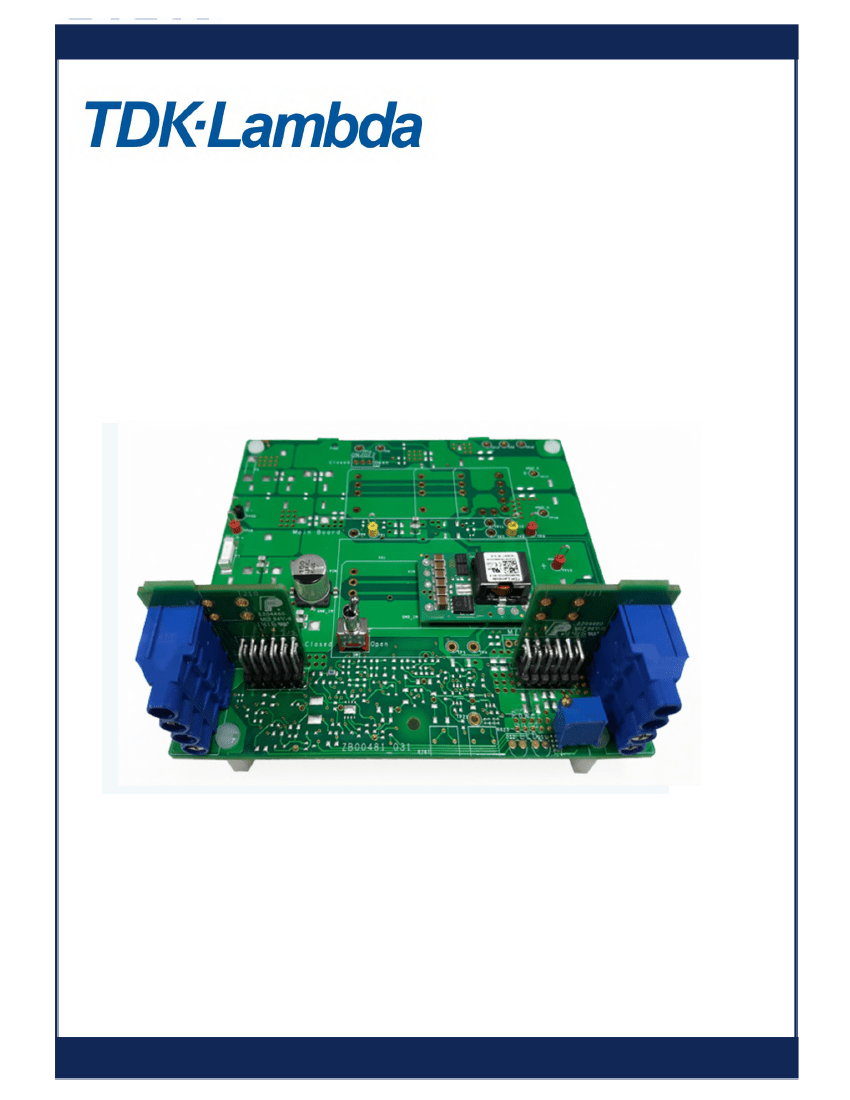

Application Note: i6A Series– Evaluation Kit
i6A Series
Evaluation Kit
On/Off
©2001-2016 TDK – Lambda Americas Inc.
AN i6A – Evaluation Kit – Rev 1.0.ppt
(800) 526-2324
10/11/2016
1/4
Application Note: i6A Series– Evaluation Kit

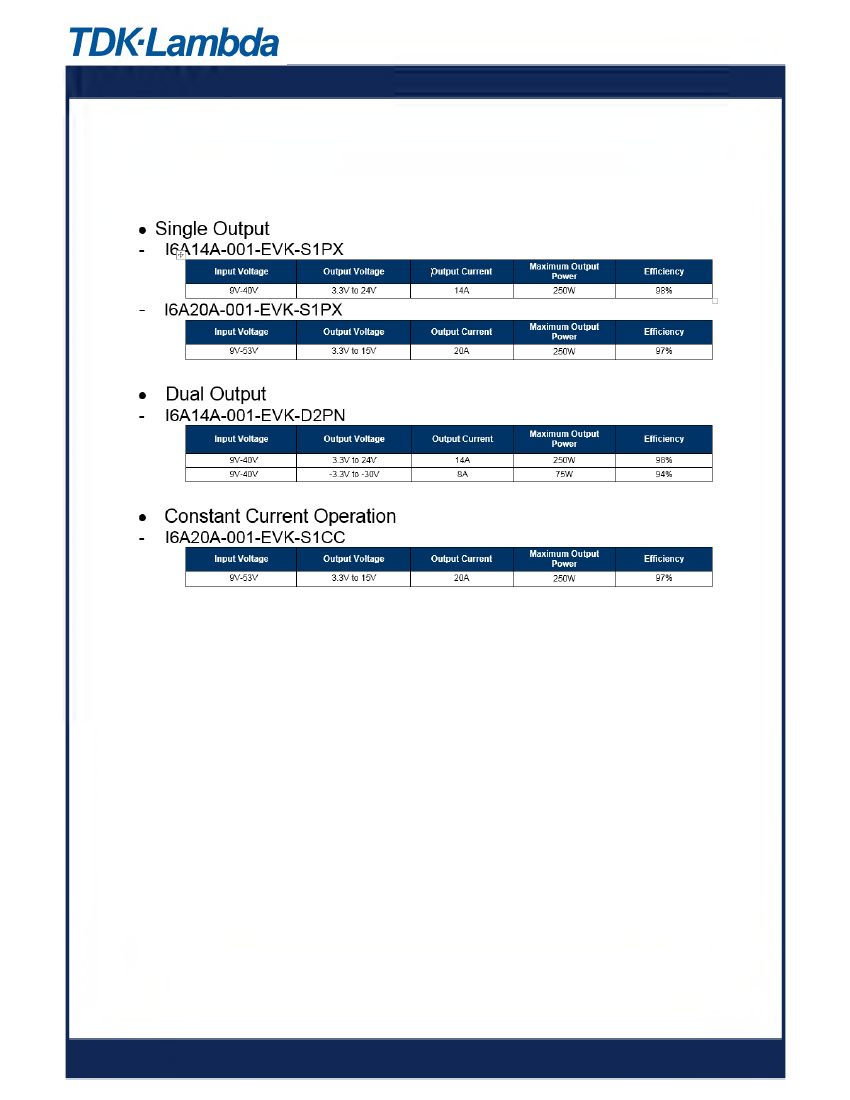

Part Number & Operating Range
©2001-2016 TDK – Lambda Americas Inc.
AN i6A – Evaluation Kit – Rev 1.0.ppt
(800) 526-2324
10/11/2016
2/4
Application Note: i6A Series– Evaluation Kit

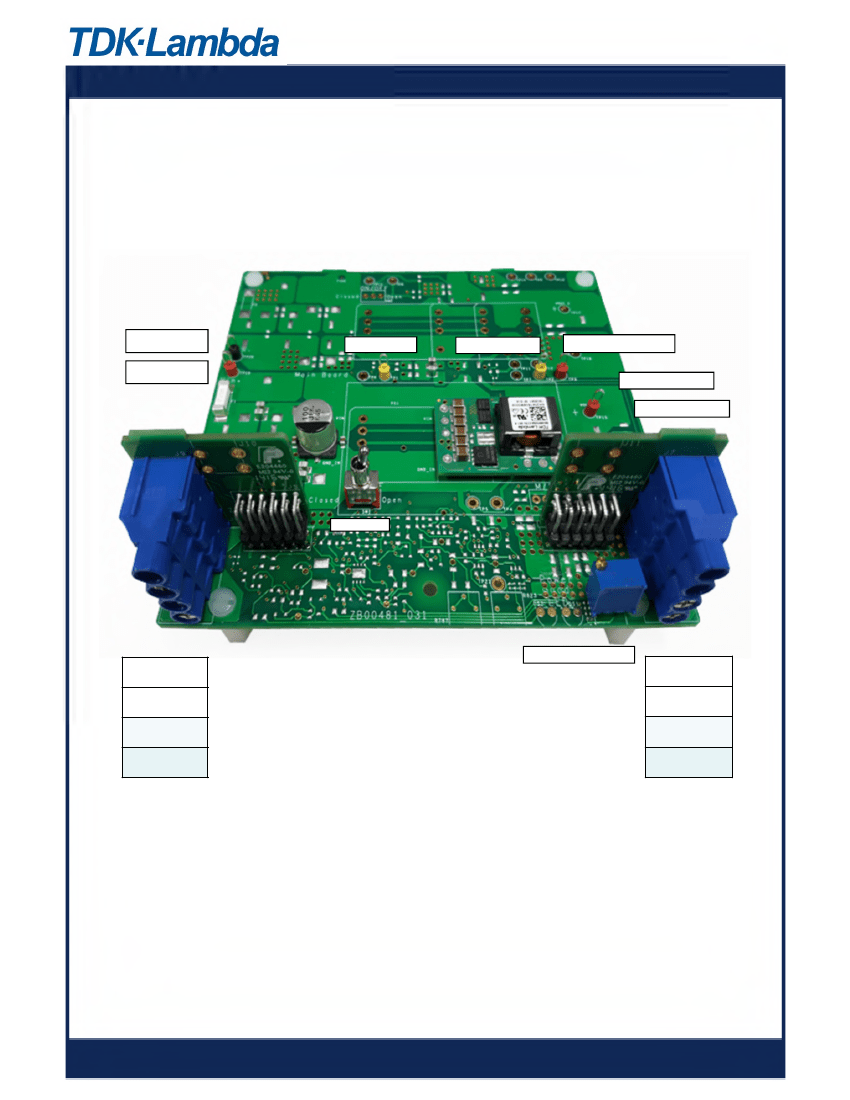

Single Output
On/Off
TP20 GND (-)
TP19 Vin (+)
TP1 Enable
TP2 Trim
TP3 Vout Sense
TP15 Vout (+)
TP16 Vout (-)
On/Off
Vout Trim Adjust
NC
Enable
Vin (-)
Vin (+)
NC
NC
Vout (-)
Vout (+)
©2001-2016 TDK – Lambda Americas Inc.
AN i6A – Evaluation Kit – Rev 1.0.ppt
(800) 526-2324
10/11/2016
3/4
Application Note: i6A Series– Evaluation Kit

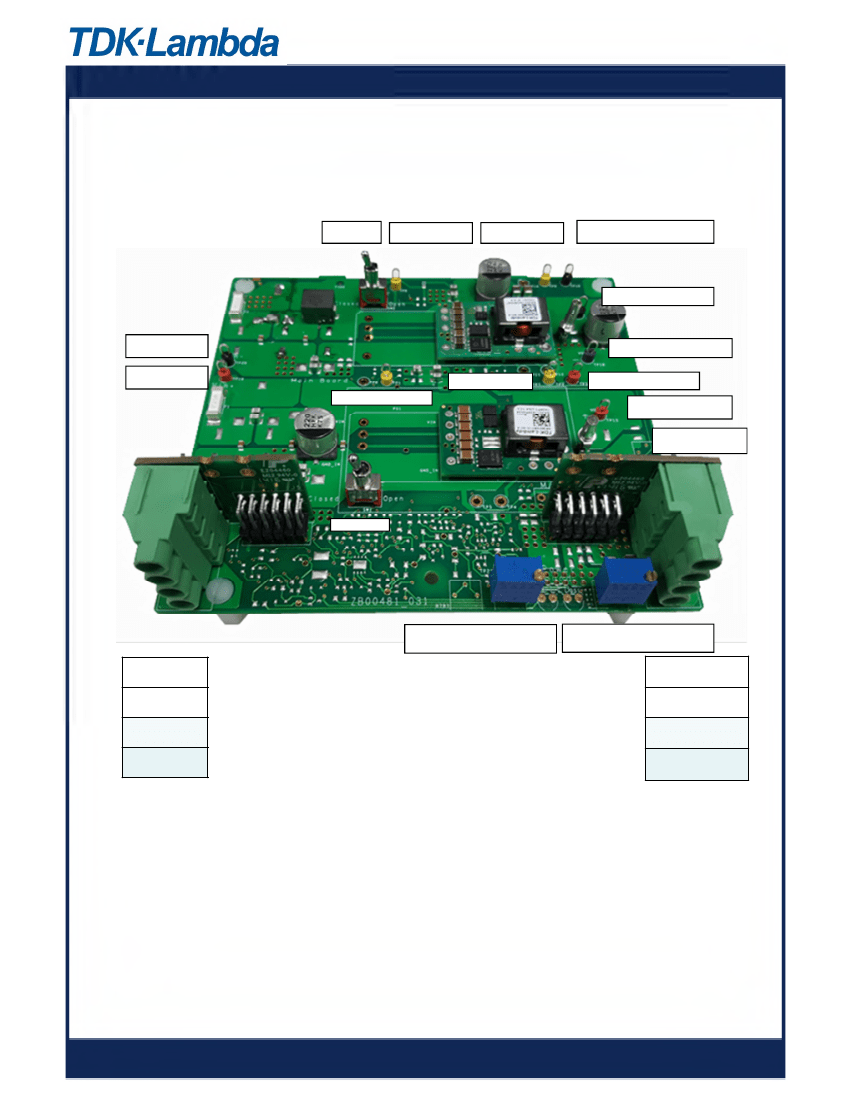

Dual Output
On/Off 2 TP8 Enable 2
TP9 Trim 2
TP10 Vout 2 Sense
TP17 Vout 2 (+)
TP20 GND (-)
TP19 Vin (+)
TP1 Enable 1
TP2 Trim 1
TP18 Vout 2 (-)
TP3 Vout 1 Sense
TP15 Vout 1 (+)
TP16 Vout 1 (-)
On/Off 1
Vout 2 Trim Adjust
Vout 1 Trim Adjust
Enable 2
Enable 1
Vin (-)
Vin (+)
Vout2 (-)
Vout2 (+)
Vout1 (-)
Vout1 (+)
©2001-2016 TDK – Lambda Americas Inc.
AN i6A – Evaluation Kit – Rev 1.0.ppt
(800) 526-2324
10/11/2016
4/4
Application Note: i6A Series– Evaluation Kit
Constant Current
For constant current operation, please contact TDK
Lambda Americas’ Technical support.
TDK-Lambda Americas Inc.
401 Mile of Cars Way, Suite 325
National City, California 91950
Phone (800) 526-2324
www.us.tdk-lambda.com/lp
