LEOPARD IMAGING INC
LI-APOLLO-ADP-IMX274
Data Sheet

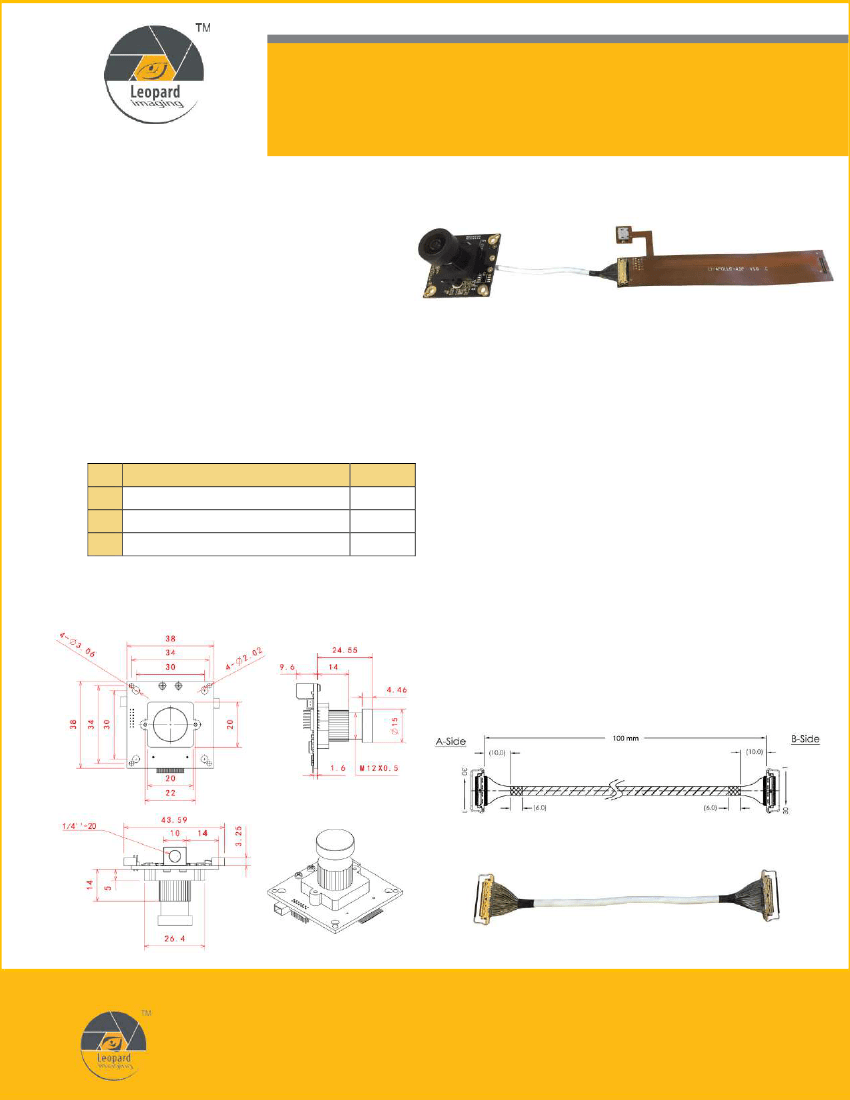

Key Features
▪
▪
▪
▪
▪
▪
#
1
2
3
Compatible with Intel Apollo
Processor board
MIPI interface
Support two cameras
Provide customization services
Weight: 18 g
Part#:
LI-APOLLO-ADP-IMX274
Items
LI-IMX274-MIPI-M12
FAW-1233-01 cable
LI-APOLLO-ADP
QTY
1
1
1
Lens Spec
BOM
Dimensions
(LI-IMX274-MIPI-M12)
▪
▪
▪
▪
▪
▪
▪
Model: YC-172
Focal length: 4.0 mm
Aperture, F/#: 1.8
Built in 650nm IR cut filter
FOV (D/H/V): 112°/ 96°/51°
TV Distortion: < 20%
Mount: M12 x P0.5
Dimensions
(FAW-1233-01)
Leopard Imaging Inc.
1130 Cadillac Ct., Milpitas, CA 95035,USA
Phone: +1-408-263-0988
Fax: +1-408-217-1960
Email:sales@leopardimaging.com
Website: www.leopardimaging.com
www.leopard-security.com

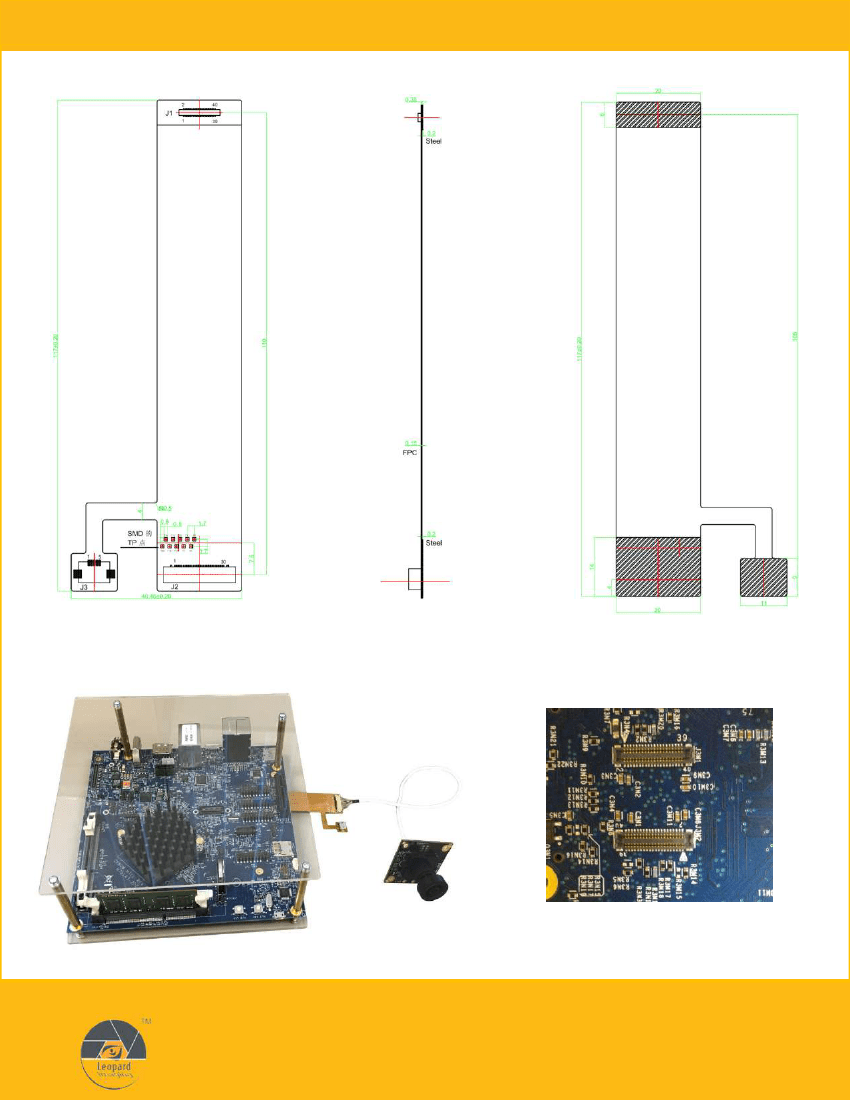

Dimensions
(LI-APOLLO-ADP)
Work on Intel Apollo Processor board
Connect pin1 (LI-APOLLO-ADP) to pin1
(Intel Apollo board)
… pin40 to pin40
Leopard Imaging Inc.
1130 Cadillac Ct., Milpitas, CA 95035,USA
Phone: +1-408-263-0988
Fax: +1-408-217-1960
Email:sales@leopardimaging.com
Website: www.leopardimaging.com
www.leopard-security.com

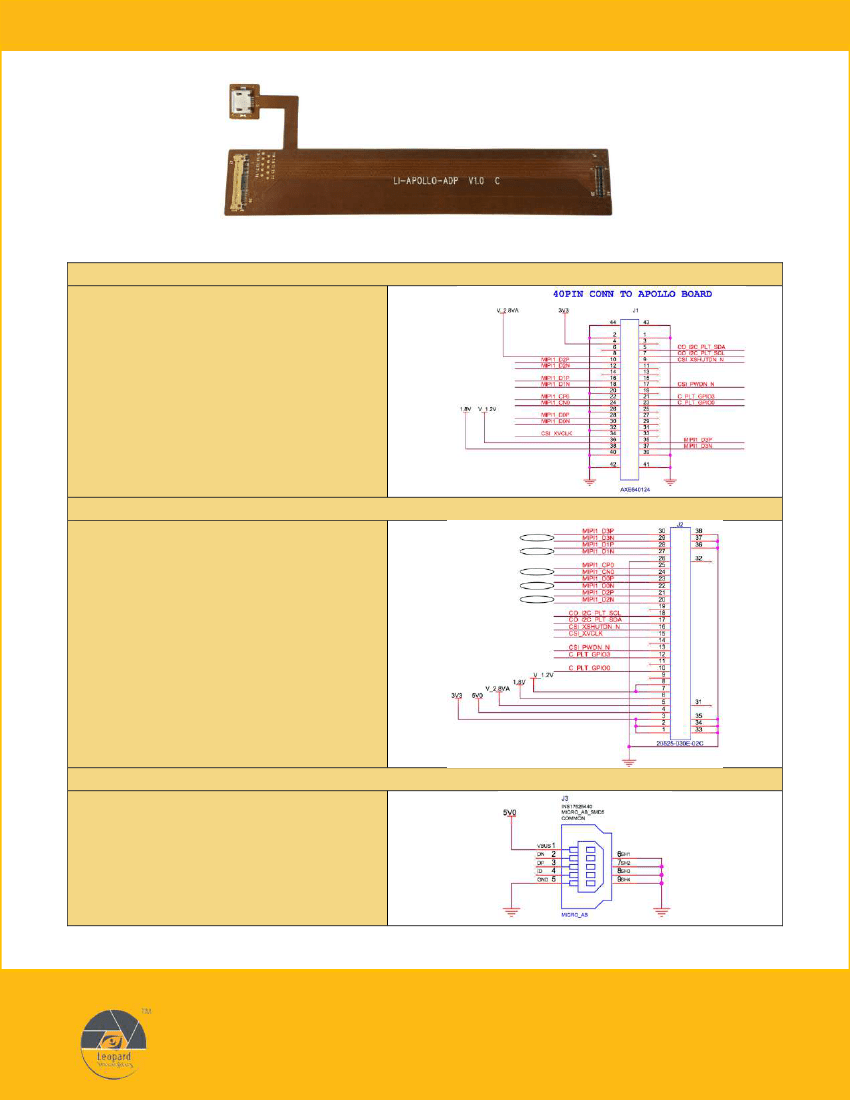

LI-APOLLO-ADP
Interfaces
Interface J1
▪
▪
▪
▪
Part#: AXE640124
Number of Positions: 40
Pitch: 0.4mm
Number of Rows: 2
Interface J2
▪
▪
▪
▪
Part#: 20525-030E-02C
Number of Positions: 30
Pitch: 0.4mm
Mating I-PEX cable: FAW-
1233-01 (100mm)
Interface J3
▪
▪
▪
▪
Part#: 10118192-0001LF
Connector Type: USB
-
micro B
Number of Contacts: 5
USB2.0 port for 5V Source
Leopard Imaging Inc.
1130 Cadillac Ct., Milpitas, CA 95035,USA
Phone: +1-408-263-0988
Fax: +1-408-217-1960
Email:sales@leopardimaging.com
Website: www.leopardimaging.com
www.leopard-security.com

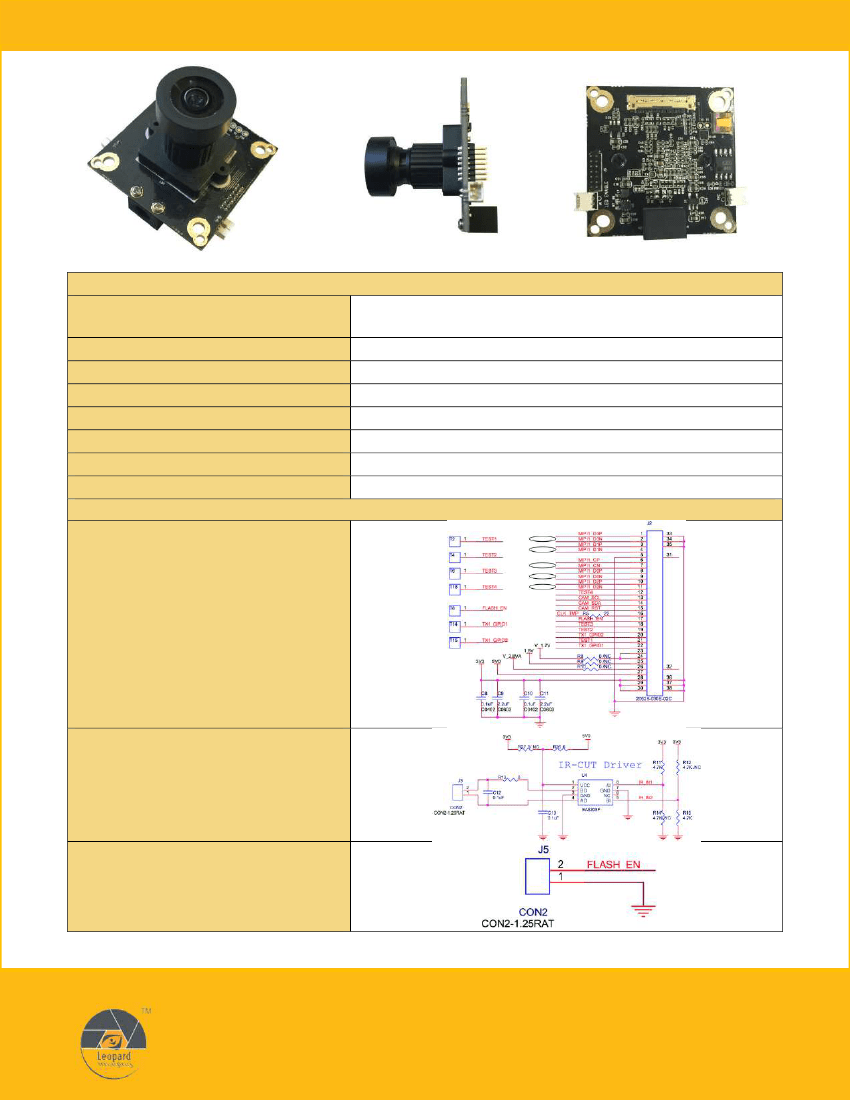

LI-IMX274-MIPI-M12
Camera Spec
Image Sensor
Optical format
Number of active pixels
Pixel size
Color or Mono
Interface
Lens mount
Weight
Interfaces
Sony Diagonal 7.20 mm (Type 1/2.5) CMOS Image
Sensor IMX274
1/2.5”
3864 (H) x 2196 (V)
1.62um (H) x 1.62um (V)
Color
MIPI interface
M12
12 g
Interface J2:
▪
Part#: 20525-030E-02C
▪
Number of Positions: 30
▪
Pitch: 0.4mm
▪
Mating I-PEX cable: FAW-
1233-03 (300mm)
Interface J3:
▪
Part#: 1734829-2
▪
Number of Positions: 2
▪
Pitch: 1.25mm
Interface J5:
▪
Part#: 1734829-2
▪
Number of Positions: 2
▪
Pitch: 1.25mm
Leopard Imaging Inc.
1130 Cadillac Ct., Milpitas, CA 95035,USA
Phone: +1-408-263-0988
Fax: +1-408-217-1960
Email:sales@leopardimaging.com
Website: www.leopardimaging.com
www.leopard-security.com

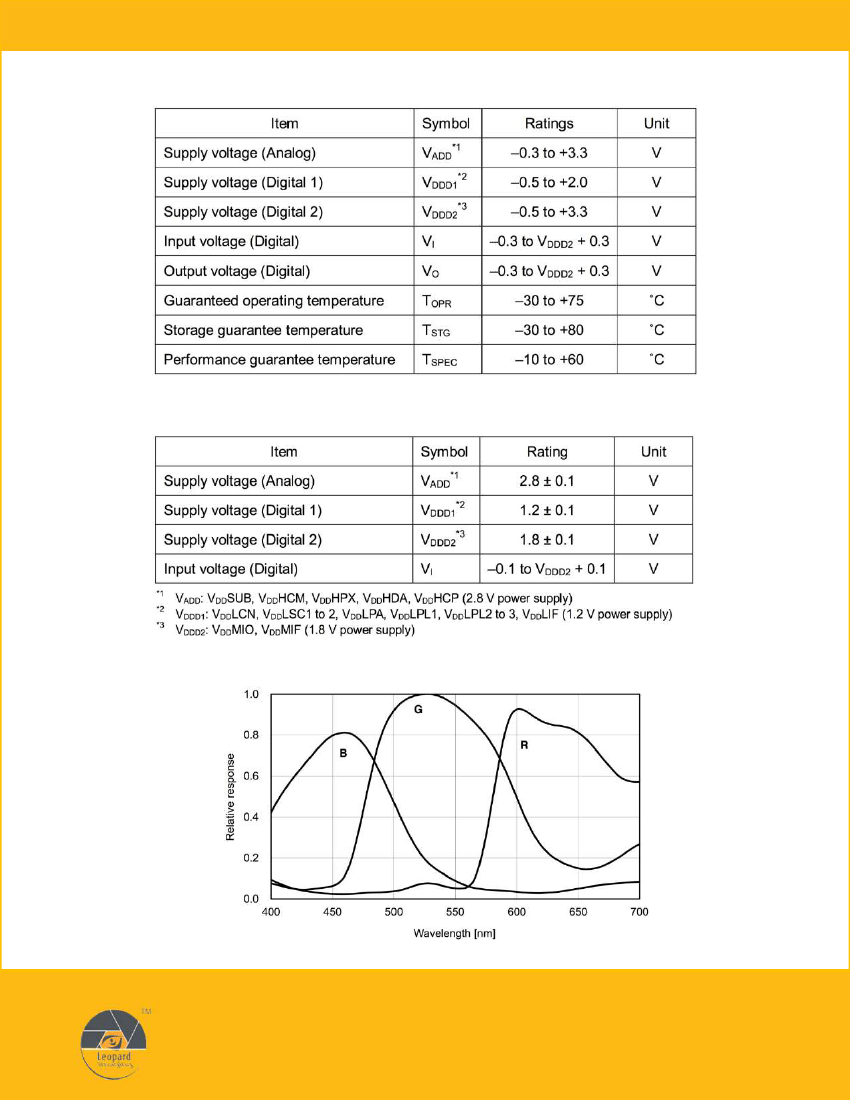

IMX274 Sensor Spec
Absolute Maximum Ratings
Recommended Operating Conditions
Spectral Sensitivity Characteristics
