DATENBLATT
V AC U UM SC H M ELZE
Sach Nr.:
T60404-N4644-X300
Datum:
18.07.2005
K-Nr.:
1 – 5 – 8 – 12 – 25 A Stromsensor-Modul
Für die elektronische Strommessung:
DC, AC, Impuls..., mit galvanischer Trennung
zwischen dem Primärkreis (Starkstromkreis)
und dem Sekundärkreis (elektronischer Kreis)
Kunde:
Typenelement
Eigenschaften
Kd. Sach Nr.:
Anwendungen
•
sehr gute Meßgenauigkeit
•
sehr kleiner Offsetstrom
•
sehr geringe Temperaturabhängigkeit und
Langzeitdrift des Offsetstroms
•
sehr kleine Hysterese des Offsetstroms
•
kurze Ansprechzeit
•
weiter Frequenzbereich
•
kompakte Bauform
Seite
1
von
2
Typenbeschreibung
•
Stromsensor nach dem
Kompensationsprinzip mit
magnetischer Sonde
•
Leiterplattenmontage
•
Gehäuse und Werkstoffe UL-
gelistet
Für den anwendungstypischen stationären Einsatz
im Industriebereich wie:
•
Drehstrom- und Servoantriebe, Generatoren
•
Stromrichter für Gleichstromantriebe
•
Batteriebetriebene Anwendungen
•
Leistungsschaltnetzteile
•
Stromversorgungen für Schweißanlagen
•
Unterbrechungsfreie Stromversorgungen (USV)
Elektrische Daten - Kennwerte
I
PN
R
M
I
SN
K
N
Primärnennstrom, effektiv
Meßwiderstandsbereich
Sekundärnennstrom, effektiv
Übersetzungsverhältnis
25
100 ... 500
25
1...5 : 1000
A
Ω
mA
Meßgenauigkeit – Dynamisches Verhalten
I
P,max
X*
ε
L
I
0
*
t
r
Δt
(I
P,max
)
f
Allgemeine Daten
T
A
T
S
m
V
C
I
C
V
b
Umgebungstemperatur
Lagertemperaturbereich
Masse
Versorgungsspannung
±14,25
Versorgungsstrom im Leerlauf
Bemessungsisolationsspannung,
nach EN50178 verstärkte Isolierung
Isolierstoffklasse 1, Verschmutzungsgrad 2
Netzstromkreis, effektiv
Nicht-Netzstromkreis, Spitzenwert
min.
-40
-40
typ.
max.
+85
+85
±15,75
18
Einheit
°C
°C
g
V
mA
Maximaler Meßbereich @ R
M
=100Ω
Genauigkeit @ I
PN
, T
A
= 25°C
Linearität
Offsetstrom @ I
P
=0, T
A
= 25°C
Ansprechzeit
Verzögerungszeit bei di/dt = 100 A/µs
Frequenzbereich
min.
-65
typ.
0,1
0,02
0,25
DC...200
max.
+65
0,5
0,1
0,1
1
1
Einheit
A
%
%
mA
µs
µs
kHz
13,5
±15
16,5
600
1020
V
V
Maximale Dauer- und Spitzenströme bei bestimmten Temperaturen
T
A
I
P
I
P,max
R
M
50 °C
50 A
65 A
100
Ω
60 °C
40 A
65 A
100
Ω
70 °C
30 A
65 A
100
Ω
85 °C
25 A
65 A
100
Ω
Bei den mit * gekennzeichneten Daten handelt es sich um endgeprüfte Werte, andere Werte sind typgeprüft.
Datum
18.07.05
24.01.05
Hrsg.:
editor
Name
Tr.
Bd.
Index
85
84
Änderung
Ergänzende Angaben, Elektrische Daten: Änderung Vctot und Ck durchgeführt. ÄA- 890
Rundstift (∅ 0,8 mm) wird durch Z-Stift (Flachrundstift 0,88*0,6) ersetzt. ÄA-772
released
designer
check
check
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu
Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder GM-Eintragung vorbehalten
KB-FB FT
Bearb:
Tr
KB-E: Len
KB-PM IA: KRe.
freig.: Tr.
DATENBLATT
V AC U UM SC H M ELZE
Sach Nr.:
T60404-N4644-X300
Datum:
18.07.2005
K-Nr.:
1 – 5 – 8 – 12 – 25 A Stromsensor-Modul
Für die elektronische Strommessung:
DC, AC, Impuls..., mit galvanischer Trennung
zwischen dem Primärkreis (Starkstromkreis)
und dem Sekundärkreis (elektronischer Kreis)
Kunde:
Typenelement
Stift Nr.1-10
=Ø1,0
Nr.11,12,13 = 0,88 x 0,6
Kd. Sach Nr.:
Seite
2
von
2

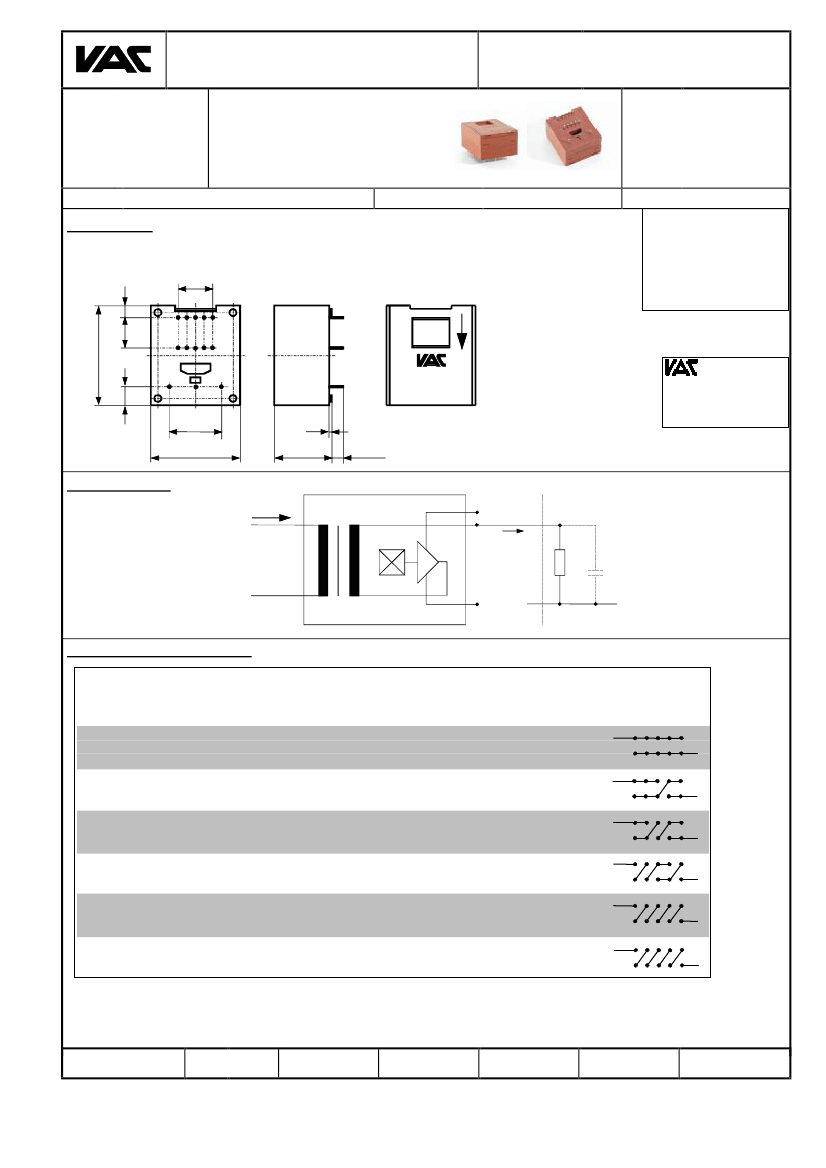

Maßbild (mm):
Freimaßtoleranz DIN ISO 2768-c
Ziffern 1 - 13 nicht aufgedruckt
Numbers 1 - 13 not imprinted
Anschlüsse:
Toleranz der Stiftabstände ±0,3mm
(Tolerances grid distance)
10,16 (4x2,54)
1...10
∅
1 mm
11...13 0,88 x 0,6mm
3,44
1
5
6
8,89
10
Beschriftung:
marking
29,2
11
13
12
F
i
a
+U
B
DC
-U
B
5,44
4644X300
F
DC
15,24
26
0,3
16,3
3,5-0,5
DC = Date Code
F = Factory
Anschlußschema
I
P
1...5
+
R
M
-
C
a
6...10
11 - V
C
M
+
12 +V
C
13 I
S
+
Beschaltungsmöglichkeiten
(Werte bei T
A
= 85°C)
Meßgenauigkeit
gesamt
X
G
(I
PN
) [%] X
G
(I
PN
/2) [%]
Beschaltung
Anz. Primär
Nennstrom
Ausgangsstrom Übersetzungs-
Meß-
windungen nominal maximal
nominal
verhältnis
widerstand
N
I
PN
[A] I
P,max
[A]
I
SN
[mA]
K
N
R
M
[Ω]
.
1
25
65
25
1:1000
100
1,1
1,7
>
>
>
>
>
>
1
5
.
2
12
32
24
2:1000
100
1,1
1,7
10
1
6
5
>
>
>
>
>
>
.
.
.
.
3
8
21
24
3:1000
100
1,1
1,7
10
1
6
5
.
4
6
16
24
4:1000
100
1,1
1,7
10
1
6
5
.
.
.
10
.
5
5
13
25
5:1000
100
1,1
1,7
1
6
5
.
5
1
13
5
5:1000
100
3,5
6,5
10
1
6
5
.
.
.
10
6
Weitere ergänzende Angaben sind auf Anfrage erhältlich.
Dieses Datenblatt stellt keine Garantieerklärung nach BGB §443 dar.
Hrsg.:
editor
released
designer
check
check
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu
Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder GM-Eintragung vorbehalten
KB-FB FT
Bearb:
Tr
KB-E: Len
KB-PM IA: KRe.
freig.: Tr.
