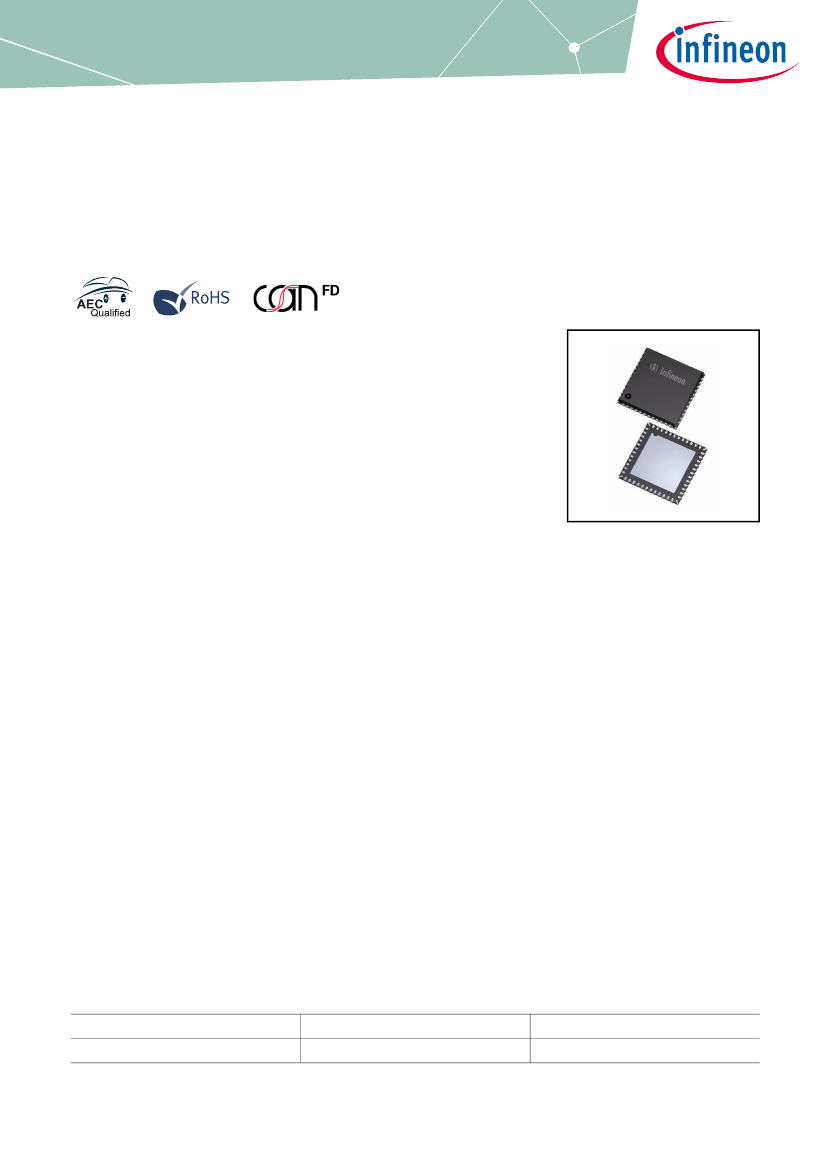

TLE9262-3BQX
System Basis Chip
Mid-Range+ System Basis Chip Family
Quality Requirement Category: Automotive
Features
•
Two integrated Low-Drop Voltage Regulators: Main regulator (5 V or 3.3 V
up to 250 mA) and auxiliary regulator (5 V up to 100 mA) with off-board
usage protection
Voltage regulator (5 V, 3.3 V or 1.8 V) with external PNP transistor configurable for off-board usage or for
load sharing
1 high-speed CAN transceiver supporting FD communication up to 5 Mbit/s featuring CAN Partial
Networking & CAN FD tolerant mode according to ISO 11898-2:2016 & SAE J2284
LIN transceiver LIN2.2A/J2602
4 high-side outputs 7
Ω
typ., 2 HV GPIOs, 3 HV wake inputs
Integrated fail-safe and supervision functions, e.g. fail-safe, watchdog, interrupt- and reset outputs
16-bit SPI for configuration and diagnostics
•
•
•
•
•
•
Applications
•
•
•
•
•
Body Control Modules (BMC), Passive keyless entry and start modules, Gateway applications
Heating, ventilation and air conditioning (HVAC)
Seat, roof, tailgate, trailer, door and other closure modules
Light control modules
Gear shifters and selectors
Description
Body System IC with Integrated Voltage Regulators, Power Management Functions, HS-CAN Transceiver
supporting CAN FD featuring Partial Networking (incl. FD Tolerant Mode) and LIN Transceiver.
Featuring Multiple High-Side Switches and High-Voltage Wake Inputs.
Type
TLE9262-3BQX
Package
PG-VQFN-48-31
Marking
TLE9262-3BQX
Data Sheet
www.infineon.com
1
Rev. 1.00
2017-07-31
