16SEPC180M: DescriptionPin spacing (mm): 3.5 Capacitance: 180uF Accuracy: ±20% Rated voltage: 16V ESR series resistance: 16 mΩ @ 100kHz Rated ripple current: 4.36A @ 100kHz Ultra-low ESR product (5mΩ ~ 24mΩ); CategoryPassive components Solid electrolytic capacitor; File Size104KB，2 Pages; ManufacturerPanasonic; Websitehttp://www.panasonic.co.jp/semicon/e-index.html

Download Datasheet Parametric View All

16SEPC180M Online Shopping

Suppliers	Part Number	Price	MOQ	In stock
	16SEPC180M	-	-	View	Buy Now

16SEPC180M Overview

Pin spacing (mm): 3.5 Capacitance: 180uF Accuracy: ±20% Rated voltage: 16V ESR series resistance: 16 mΩ @ 100kHz Rated ripple current: 4.36A @ 100kHz Ultra-low ESR product (5mΩ ~ 24mΩ)

16SEPC180M Parametric

Parameter Name	Attribute value
Foot distance (mm)	3.5
Capacitance	180uF
Accuracy	±20%
Rated voltage	16V
ESR series resistor	16 mΩ @ 100kHz
life span	5000Hrs @ 105℃
Rated ripple current	4.36A @ 100kHz
Appearance size(￠DxL,mm)	8x12
Operating temperature	-55℃ ~ +105℃

Preview

Download Datasheet

View All

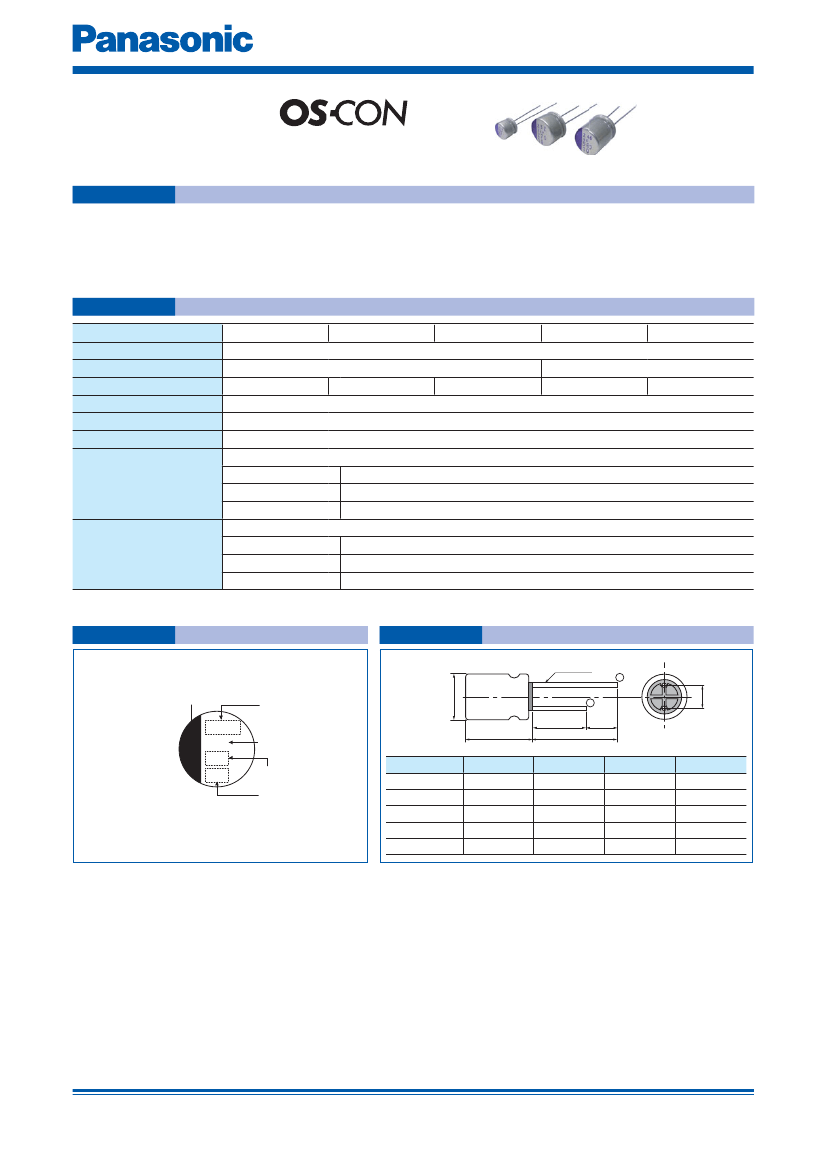

导电性聚合物铝固½电解电容器

径向引线型

系列 :

SEP

特

●

点

标准品

105 ℃ 3000小时保证品

已应对RoHS指令，无卤对应完成

规

格

C6

E7

F8

–55 °C ~ +105 °C

E12

F13

尺寸代码

类别温度范围

额定电压范围

静电容量范围

静电容量容差

漏电流

损耗角的正切（tan

d）

耐久性

高温高湿

（恒定）

4 V.DC ~ 20 V.DC

2.5 V.DC ~ 20 V.DC

22 μF ~ 150 μF

33 μF ~ 330 μF

56 μF ~ 680 μF 100 μF ~ 680 μF 150 μF ~ 1500 μF

±20 % (120 Hz / + 20 °C)

请参照特性一览表

对电容½加额定电压

+105 °C 3000

小时后满足下列条件（

2.5 V.DC :

对电容½加额定电压

2000

小时）

静电容量变化

初始值

±20％以内

损耗角的正切

不大于初始标准值的

150 %

漏电流

初始标准值以下

+60 °C, 90 % ~ 95 %,

对电容½加额定电压

1000

小时后，满足下列条件

静电容量变化

初始值

±20％以内

损耗角的正切

不大于初始标准值的

150 %

漏电流

电压处理后的，初期规格值以下

标

识

外观尺寸

fd

极性标示（ー）

fD

+

–

F

（单½ :

mm）

号码

系列

静电容量

额定电压

L

15 min. 4 min.

19 min.

尺寸代码

C6

E7

F8

E12

F13

fD±0.5

6.3

8.0

10.0

8.0

10.0

L max.

6.0

7.0

8.0

12.0

13.0

F±0.5

2.5

3.5

5.0

3.5

5.0

fd±0.05

0.45

0.50

0.60

本公司在更改设计，规格时可½不予事先通知，敬请谅解。请务必在购买及½用本公司产品前向本公司索要相关技术规格书。如对产品的安全性有疑义时，请速与本公司联系。
