SLLB5系列½基本信息
操½杆和按动操½型开关 SLLB5系列
产品编号
操½½数
½材质
操½部½状
按动ON开关(8½向)
动½⼒
操纵杆部
推按部
⾏程(中⼼按动)
定½销
接触电阻
½½温度范围
最⼤额定/最⼩额定(电阻负½½)
电性½
输出电压
SLLB520100
1½
树脂
旋钮安装
有
0.65±0.3N
2.5±1N
0.7mm
有
1Ω max.
-10℃ to +60℃
10mA 5V DC/50µA 3V DC
1mA 5V DC
(电阻负½½)时1V以下
½向分辨率
绝缘电阻
耐电压
机械性½
端⼦强度
操½部强度
推拉½向
动½½向
耐久性½
负½½
2½向
100MΩ min. 100V DC
100V AC for 1 minute
3N for 1 minute
50N
10N
100,000 cycles
1/5
http://www.alps.com/prod/info/C/HTML/MultiControl/Switch/SLLB5/SLLB520100.html
2017/11/8
SLLB5系列½基本信息
½负½½
耐环境性½
耐寒性½
耐热性½
耐湿性½
最⼩订货单½(pcs.)
½本
出⼝
100,000 cycles(10mA 5V DC)
-20±2℃ for 96h
85±2℃ for 96h
40±2℃, 90 to 95%RH for 96h
1,500
6,000
照½
外½图

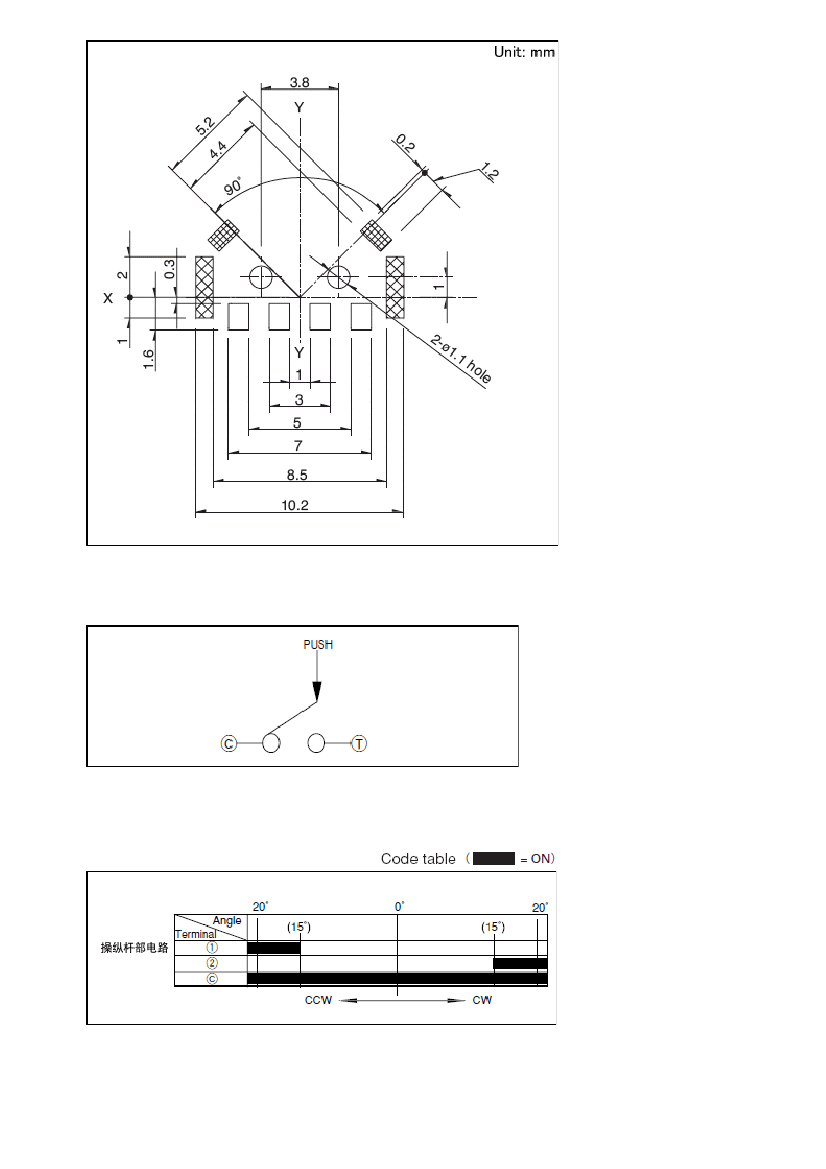

焊接处尺⼨图
http://www.alps.com/prod/info/C/HTML/MultiControl/Switch/SLLB5/SLLB520100.html
2/5
2017/11/8
SLLB5系列½基本信息
⾃安装⾯看
电路图
按动部
编码表
包装规格
½½带
http://www.alps.com/prod/info/C/HTML/MultiControl/Switch/SLLB5/SLLB520100.html
3/5
2017/11/8
SLLB5系列½基本信息
梱包数(pcs.)
1卷
1箱/½本
1箱/出⼝包装
1,500
3,000
6,000
24
428×413×172
½½带½度(mm)
出⼝包装箱尺⼨(mm)
焊接条件
回流½式的参考举例
1. 加热½式
远红外线加热的上下加热½式。
2. 温度测量½式½
φ0.1〜φ0.2的CA(K)或CC(T)测量½½½在焊连接部(铜箔⾯)测量½固定½式采½耐热胶带½
3. 温度分布
A
B
C
D
E
F
G
H
I
回流焊
次数
1 time
4/5
250℃
230℃
150℃
150℃
-
2 min.
-
30s
-
http://www.alps.com/prod/info/C/HTML/MultiControl/Switch/SLLB5/SLLB520100.html
2017/11/8
SLLB5系列½基本信息
(1) 上述条件,为印刷电路板的零部件贴装⾯上的温度,根据电路板的材质,⼤⼩,厚度等,电路板温度和开关表⾯温
度会有很⼤的不同,关于开关表⾯温度,也请在上述条件内½½。
(2) 根据回流½的种类,条件稍有不同,请事先充分进⾏确认之后½½。
⼿⼯焊接½式的参考举例
烙铁头温度
焊接时间
焊接次数
350±5℃
3s max.
1 time
表½本系列共通的注释。
1. 本产品½½中产品的颜⾊,与实物的颜⾊有所差异。
2. 关于½½带品的试制数量,请以最⼩订货单½(1卷,1箱)的N倍订货。
3.
还有上述产品⼀览以外的产品,需要时,请向本公司营业部门询问。
4. ½½½时,请进⾏½谈。
http://www.alps.com/prod/info/C/HTML/MultiControl/Switch/SLLB5/SLLB520100.html
5/5
