SHEET 1 OF 1
8.35
[.329 in]

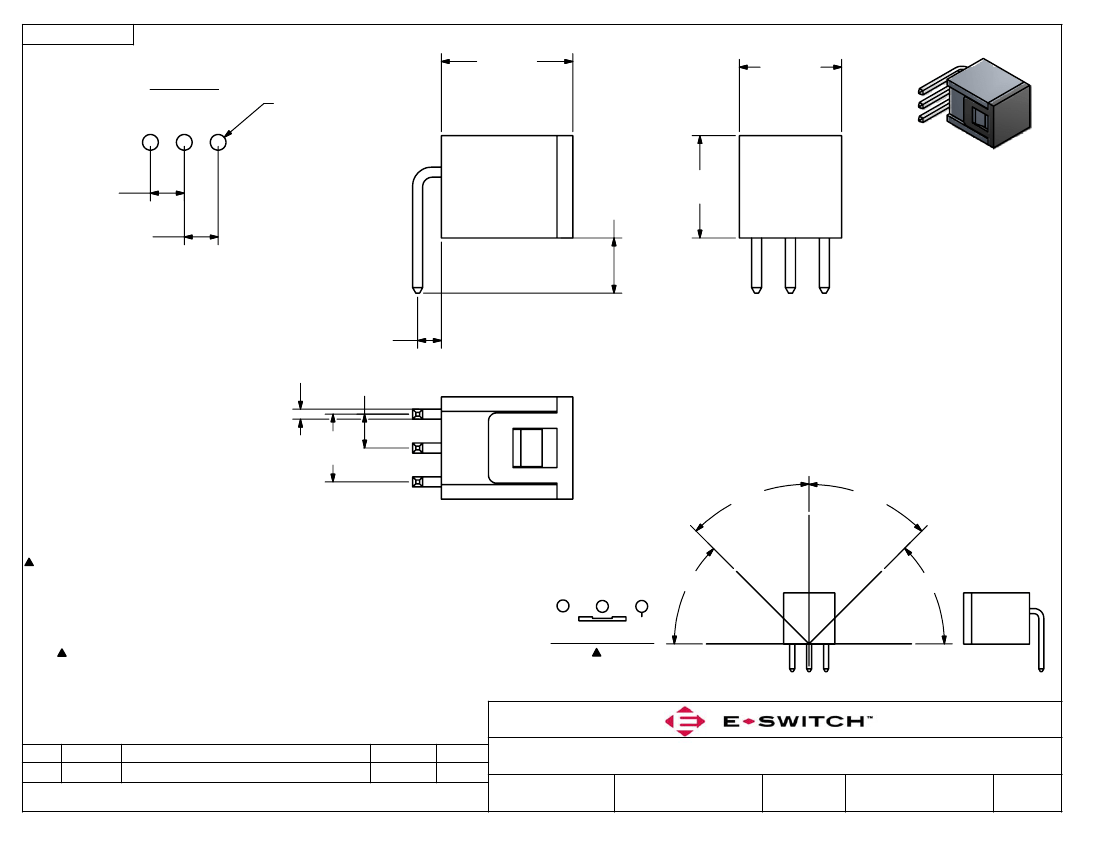

PCB LAYOUT
n
1.00
- .00
+.004
- .000
+.10
6.50
[.256 in]
[
.039
in
]
6.50
[.256 in]
3 PLACES
2.15
`
.10
[.085
`
.004
in]
2.15
`
.10
[.085
`
.004
in]
3.50
[.138 in]
1
1
2
3
1.50
[.059 in]
.64
[.025 in]
o
2.15
[.085 in]
1
2
3
OFF
OFF
NOTE:
1. ALL DIMENSIONS IN MM(INCH)
2. GENERAL TOLERANCE: X.X=
`
0.4
X.XX=
`
0.25
4.30
[.169 in]
3. TERMINAL NUMBERS FOR REFERENCE ONLY.
4. RATING: 20 mA @ 20V
5. PLATING: SILVER
6. CONTACT RESISTANCE: 5 OHMS MAX.
7. LIFE CYCLES: 1,000,000
8. INSULATION RESISTANCE: 100 M OHMS MIN @ 100VDC.
9. DIELECTRIC STRENGTH: 500 VAC FOR 1 MINUTE
10. OPERATING TEMPERATURE: -25°C TO +70°C
11. STORAGE TEMPERATURE: -40°C TO +85°C
12. DENOTES CRITICAL DIMENSION
13. 2002/95/EC (ROHS) COMPLIANT
1
2
3
45.0°
`
20°
ON
TERMINALS
1-2
45.0°
`
20°
ON
TERMINALS
2-3
CIRCUIT DIAGRAM
A
REV
19160
PCR NO
New Release
DESCRIPTION
6/15/10
DATE
rc
BY
TITLE
SCALE
TM1000Q
4:1
DATE
DR
THE INFORMATION CONTAINED IN THIS DOCUMENT IS PROPRIETARY
TO E-SWITCH AND IS NOT TO BE COPIED OR TRANSFERRED
6/15/2010
rc
DWG
REV
P700000
A
