K7803-1000R3L datasheet, PDF - EEWORLD Datasheet

Datasheet> All Categories > Power/power management> DC - DC power supply module> K7803-1000R3L

K7803-1000R3L: DescriptionNumber of voltage output groups: 1 Maximum input voltage: 36V Output voltage: 3.3V Output current (maximum/full load): 1A; CategoryPower/power management DC - DC power supply module; File Size828KB，4 Pages; ManufacturerMORNSUN; Websitehttp://www.mornsun-power.com

Download Datasheet Parametric Compare View All

K7803-1000R3L Overview

Number of voltage output groups: 1 Maximum input voltage: 36V Output voltage: 3.3V Output current (maximum/full load): 1A

K7803-1000R3L Parametric

Parameter Name	Attribute value
Power module type	Linear Regulator Replacement
Number of voltage output groups	1
Conversion efficiency	90% - Minimum (Vin)
Minimum input voltage	6V
Maximum input voltage	36V
Isolation voltage	-
Total output power	-
The output voltage	3.3V
Output current (max/full load)	1A

Preview

Download Datasheet

View All

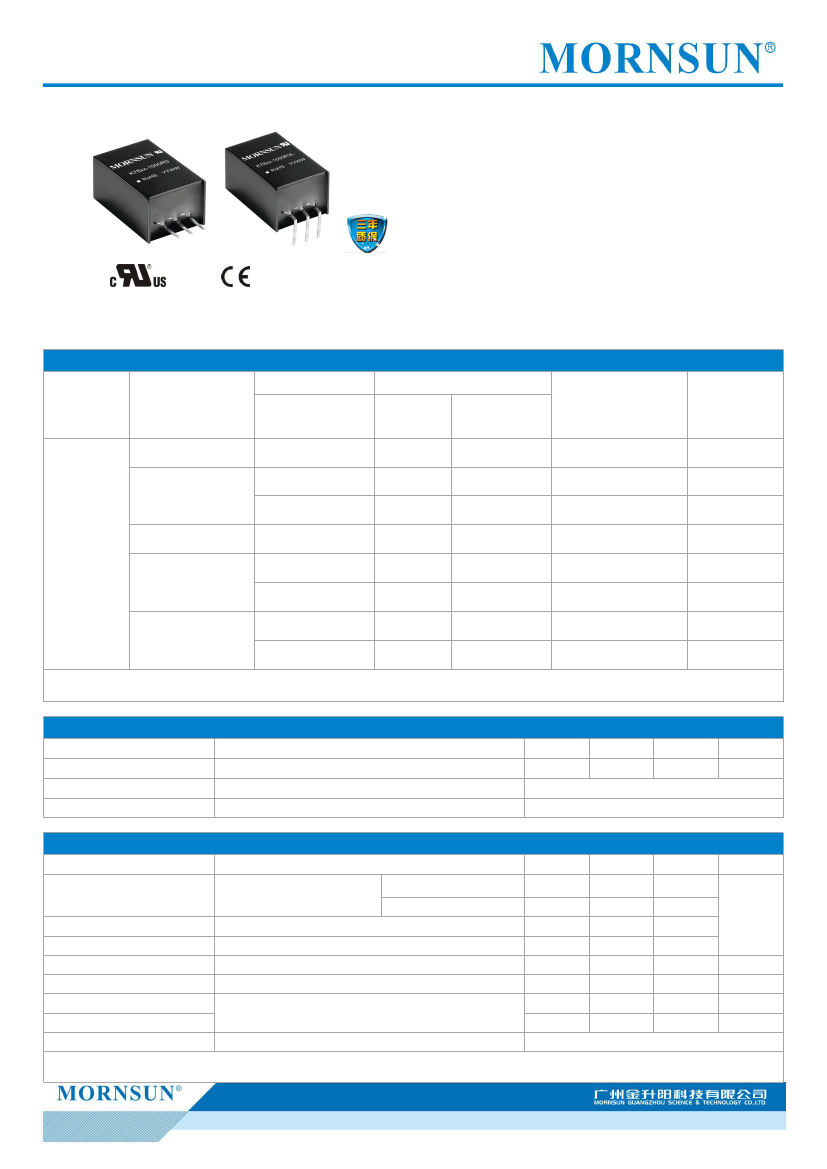

DC/DC

模块电源

K78xx-1000R3(L)系列

½电压输入，非隔离稳压单路输出

产品特点



效率高达

96%

空½½输入电流½至

0.1mA

工½温度范围：-40℃½+85℃

支持负输出

短路保护

引脚与

LM78xx

系列兼容

通过

IEC60950, UL60950, EN60950

认证

选型表

专利保护

RoHS



K78xx-1000R3(L)系列是高效率的开关稳压器，是 LM78xx

系列三端线性稳压器的理想替代品。它效率高，损耗小，½用时无需外

加散热片。产品可广泛应用于工控、电力、仪表等多个行业。

输入电压(VDC)

认证

产品型号

标称值

(范围值)

(6-36)

(8-36)

(8-27)

(13-36)

(16-36)

(8-20)

(20-36)

(8-18)

输出

输出电压

(VDC)

3.3

-5

-12

-15

效率(%/Typ.)

(最小 Vin)/(最大 Vin)

@满½½

90/81

93/86

86/82

95/90

96/93

89/88

96/94

89/89

最大输出电流

(mA)

1000

-500

1000

-300

1000

-300

最大容性负½½

(

µF

)

680

330

680

330

680

330

K7803-1000R3(L)

K7805-1000R3(L)

K7809-1000R3(L)

UL/CE/CB

K7812-1000R3(L)

K7815-1000R3(L)

注：1、½输入电压超过

30VDC

时，输入端需外接

22µF/50V

的电解电容，以防电压尖峰造成模块损坏。

2、K78xx-1000R3L

表示弯角产品。

输入特性

项目

空½½输入电流

反接输入

输入滤波器类型

工½条件

正输出

Min.

Typ.

0.1

禁止

Max.

单½

电容滤波

输出特性

项目

输出电压精度

线性调节率

负½½调节率

纹波&噪声*

温度漂移系数

瞬态响应偏差

瞬态恢复时间

短路保护

工½条件

满½½，输入电压范围

标称输入电压，10%

-100%负½½

20MHz

带½，标称输入电压，20%

-100%负½½

工½温度-40℃

~ +85℃

标称输入电压，25%-50%-25%、50%-75%-50%负½½阶跃变化

标称输入电压

K7803-1000R3(L)

其他型号

Min.

Typ.

±2

±0.2

±0.4

0.1

Max.

±4

±3

±0.4

±0.6

±0.03

300

单½

mVp-p

%/℃

可持续，自恢复

注：*1. 纹波和噪声的测试方法采用平行线测试法，具½操½方法参见《非隔离模块电源应用指南》；

*2.

在

20%以下负½½时，3.3/5V

输出的纹波&噪声最大值为

100mVp-p，9/12/15V

输出的纹波&噪声最大值为

2%Vo。

2016.06.13-A/1

第

页共

页

该版权及产品最终解释权½广州金升阳科技有限公司所有

K7803-1000R3L Related Products

	K7803-1000R3L	K7812-1000R3L
Description	Number of voltage output groups: 1 Maximum input voltage: 36V Output voltage: 3.3V Output current (maximum/full load): 1A	Number of voltage output groups: 1 Maximum input voltage: 36V or 20V Output voltage: 12V or -12V Output current (maximum value/full load): 1A or -300mA Non-isolated power module DC-DC/K7812-1000R3L, pins are straightened It can be used as K7812-1000R3
Power module type	Linear Regulator Replacement	Linear Regulator Replacement
Number of voltage output groups	1	1
Conversion efficiency	90% - Minimum (Vin)	96% or 89% - Minimum(Vin)
Minimum input voltage	6V	16V or 8V
Maximum input voltage	36V	36V or 20V
The output voltage	3.3V	12V or -12V
Output current (max/full load)	1A	1A or -300mA
