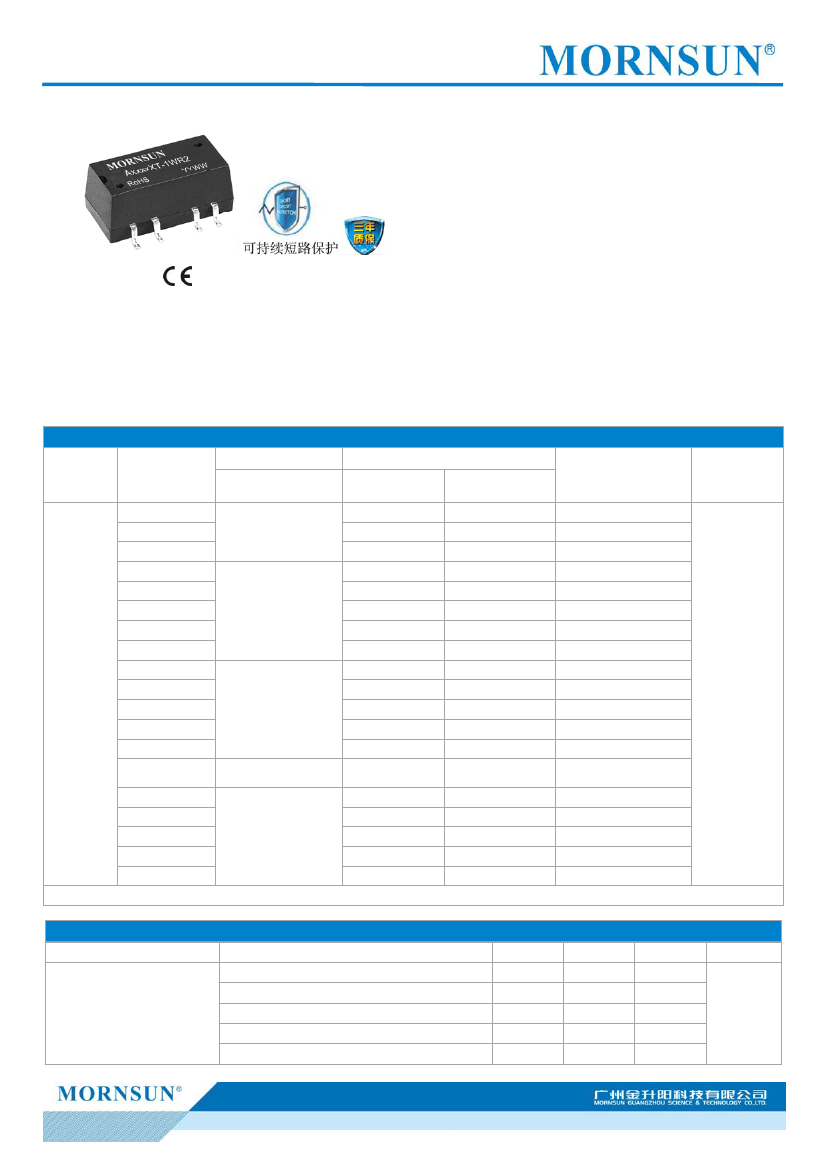

DC/DC
模块电源
A_XT-1WR2
系列
此商品编号的规格参数：A0515XT-1WR2
1W
，定电压输入，隔离非稳压双路输出
产品特点
工½温度范围:
-40℃½+105℃
效率高达
82%
小型
SMD
封装
隔离电压
1500VDC
内部贴片化设计
无需外加元件
½际标准引脚方式
专利保护
RoHS
A_XT-1WR2
系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于：
1.
输入电源的电压比较稳定（电压变化范围
±10%Vin
）
；
2.
输入输出之间要求隔离（隔离电压≤
1500VDC
）
；
3.
对输出电压稳定度要求不高；
4.
典型应用：前级干扰隔离场合，地干扰消除场合，纯数字电路场合，电压隔离½换场合，一般½频模拟电路场合，继电器驱动电路
场合等。
选型表
输入电压
(VDC)
认证
产品型号
A0305XT-1WR2
A0312XT-1WR2
A0315XT-1WR2
A0505XT-1WR2
A0509XT-1WR2
A0512XT-1WR2
A0515XT-1WR2
A0524XT-1WR2
A1205XT-1WR2
CE
A1209XT-1WR2
A1212XT-1WR2
A1215XT-1WR2
A1224XT-1WR2
A1515XT-1WR2
A2405XT-1WR2
A2409XT-1WR2
A2412XT-1WR2
A2415XT-1WR2
A2424XT-1WR2
注：*正负输出两路容性负½½一样。
输出
输出电压
(VDC)
±5
±12
±15
±5
±9
±12
±15
±24
±5
±9
±12
±15
±24
标称值
（范围值）
3.3
(2.97-3.63)
输出电流
(mA)
(Max./Min.)
±100/±10
±42/±5
±33/±3
±100/±10
±56/±6
±42/±5
±33/±3
±21/±2
±100/±10
±56/±6
±42/±5
±33/±3
±21/±2
±33/±3
±100/±10
±56/±6
±42/±5
±33/±3
±21/±2
效率
(%, Min./Typ.)
@
满½½
72/76
73/77
74/78
76/80
76/80
75/79
77/81
77/81
76/80
76/80
77/81
77/81
77/81
77/81
76/80
76/80
77/81
78/82
74/80
最大容性负½½
(μF)
5
(4.5-5.5)
12
(10.8-13.2)
100
15
(13.5-16.5)
±15
±5
24
(21.6-26.4)
±9
±12
±15
±24
输入特性
项目
工½条件
3.3VDC
输入
5VDC
输入
输入电流（满½½/空½½）
12VDC
输入
15VDC
输入
24VDC
输入
Min.
--
--
--
--
--
Typ.
389/25
250/20
104/15
83/12
52/10
Max.
--/70
--/60
--/50
--/35
--/30
单½
mA
2015.04.17-A/2
第
1
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
A_XT-1WR2
系列
反射纹波电流
3.3VDC
输入
5VDC
输入
冲击电压(1sec.
max.)
12VDC
输入
15VDC
输入
24VDC
输入
输入滤波器类型
热插拔
--
-0.7
-0.7
-0.7
-0.7
-0.7
15
--
--
--
--
--
电容滤波
不支持
--
5
9
18
21
30
VDC
mA
输出特性
项目
输出电压精度
线性调节率
输入电压变化±1%
5VDC
输出
9VDC
输出
负½½调节率
10%
到
100%
负½½
12VDC
输出
15VDC
输出
24VDC
输出
纹波&噪声
*
工½条件
Min.
--
--
--
--
--
--
--
--
--
Typ.
--
12
9
8
7
6
60
--
--
Max.
±1.2
--
--
--
--
--
150
±0.03
1
单½
--
见误差包络曲线图（图
1）
%
20MHz
带½
满½½
A24xxXT-1WR2/A0524XT-1WR2
其他
mVp-p
%/℃
s
温度漂移系数
短路保护
**
可持续短路，自恢复
注：*纹波和噪声的测试方法采用平行线测试法，具½操½方法参见《DC-DC 模块电源应用指南》
；
**对于 A0524XT-1WR2
型号和
A24xxXT-1WR2
系列的产品，短路时间超过
1
秒时务必切断输入电源。
通用特性
项目
绝缘电压
绝缘电阻
隔离电容
工½温度
存储温度
工½时外壳温升
引脚耐焊接温度
存储湿度
回流焊温度
开关频率
平均无故障时间（MTBF）
满½½，输入标称电压
MIL-HDFK-217F@25℃
Ta=25℃，输入标称，输出满½½
焊点距离外壳
1.5mm,10
秒
无凝结
工½条件
输入-输出，测试时间
1
分钟，漏电流小于
1mA
输入-输出，绝缘电压
500VDC
输入-输出，100KHz/0.1V
温度≥100℃降额½用，
（见图
2）
Min.
1500
1000
--
-40
-55
--
--
--
Typ.
--
--
20
--
--
25
--
--
Max.
--
--
--
105
125
--
300
95
单½
VDC
MΩ
pF
℃
%RH
峰值温度
Tc≤245℃，217℃以上时间最大为 60 s，
实际应用请参考
IPC/JEDEC J-STD-020D.1
标准。
--
3500
100
--
--
--
KHz
K hours
物理特性
外壳材料
封装尺寸
重量
冷却方式
黑色阻燃耐热环氧树脂（UL94-V0）
15.24*11.20*7.25 mm
2.0g (Typ.)
自然空冷
EMC
特性
EMI
EMS
传导骚扰
辐射骚扰
静电放电
CISPR22/EN55022
CISPR22/EN55022
IEC/EN61000-4-2
CLASS B（推荐电路见图 5）
CLASS B（推荐电路见图 5）
Contact
±6KV
perf. Criteria B
2015.04.17-A/2
第
2
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
A_XT-1WR2
系列

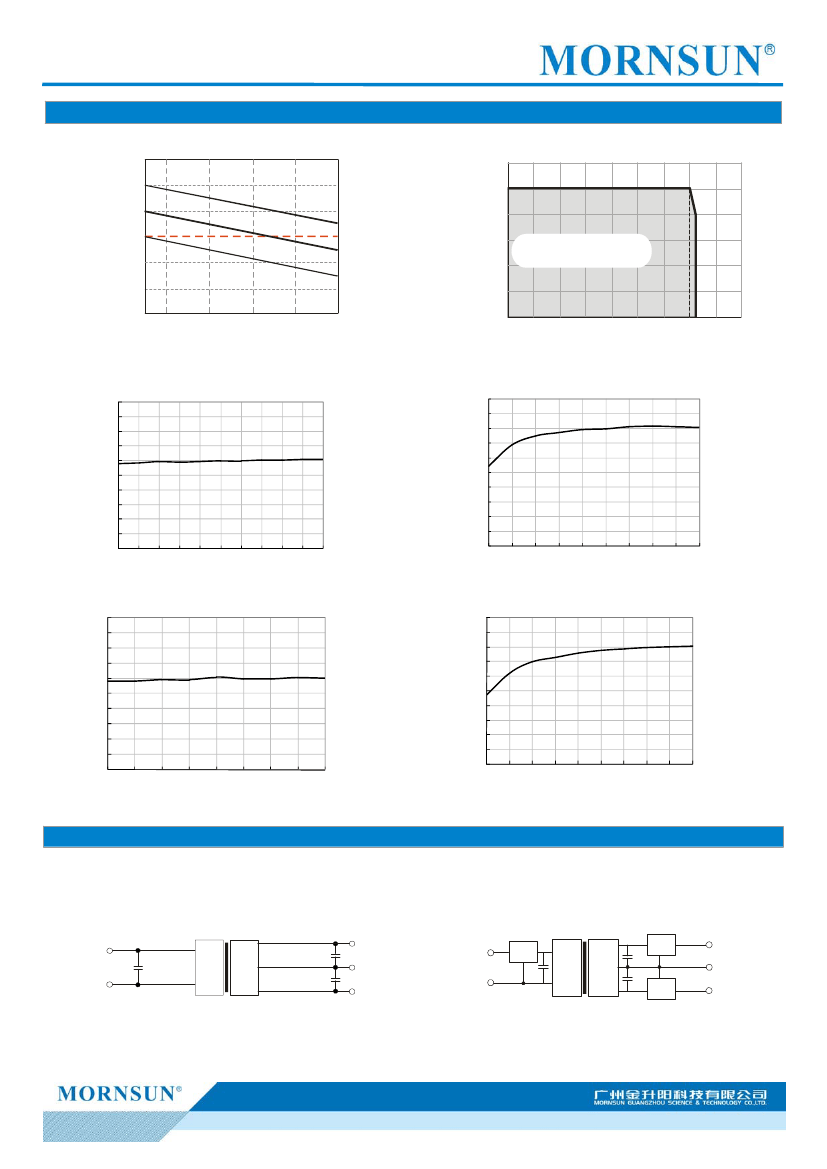

产品特性曲线
误差包络曲线图
+15%
+10%
温度降额曲线
120
输 出功率百 分比(%)
输出电压精度(
%
)
+5%
0
-5%
-10%
10% 20%
40%
Ma x .
Ty p
.
M in.
+2.5%
-2.5%
-7.5%
100
80
60
40
20
0
-40
0
40
100 105
安全工½区
60%
80%
100%
输出电流百分比（
%
）
(标称输入电压)
图
1
环境温度
(
℃
)
图
2
效率Vs输入电压（满½½）
100
95
90
85
效 率
Vs输出负½½（Vin=5V）
100
90
80
70
A0505XT-1WR2
效率(%)
效率(%)
80
75
70
65
60
55
50
4.5 4.6 4.7 4.8 4.9 5.0 5.1 5.2 5.3 5.4 5.5
A0505XT-1WR2
60
50
40
30
20
10
0
10
20
30
40
50
60
70
80
90
100
输入电压(V)
输出电流百分比(%)
效率Vs输入电压（满½½）
100
95
90
85
100
90
80
70
A1205XT-1WR2
效 率
Vs输出负½½（Vin=12V）
A1205XT-1WR2
效率(%)
80
75
70
65
60
55
50
10.8 11.1 11.4 11.7 12.0 12.3 12.6 12.9 13.2
效率(%)
60
50
40
30
20
10
0
10
20
30
40
50
60
70
80
90
100
输入电压(V)
输出电流百分比(%)
设计参考
1.
典型应用
若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波½络，应用电路如图
3
所示。
½应注意选用合适的滤波电容。若电容太大，很可½会造成启动问题。对于每一路输出，在确保安全可靠工½的条件下，推荐容性负½½值详见表
1。
对于输出稳压、过压及过流保护的最简单的装½是在其输入或输出端串接一个带过热保护的线性稳压器并连接一个电容滤波½络见图
4。
Vin
GND
Cin
DC DC
图
3
Cout
Cout
+Vo
0V
-Vo
Vin
GND
REG
REG
+Vo
0V
-Vo
DC DC
REG
图
4
2015.04.17-A/2
第
3
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
A_XT-1WR2
系列
推荐容性负½½值表
(表 1)
Vin(VDC)
3.3
5
12
15
24
Cin(μF)
4.7
4.7
2.2
2.2
1
Vo (VDC)
±5
±9
±12
±15
±24
Cout(μF)
4.7
2.2
1
1
0.47
2. EMC
典型推荐电路
LDM
Vin
C1
GND
Vin
+Vo
C2
LOAD
输入电压（VDC）
C1
EMI
C2
LDM
CY
3.3/5/12
4.7μF /50V
15/24
DC/DC
GND
-Vo
参考图
3
中
Cout
参数
6.8μH
--
1nF /2KV
CY
注：1.对于
24V
输入系列及
24V
输出系列需要添加
CY，CY
取值推荐为
1nF/2KV；
2.若图中元器件无附其参数说明，则此型号外围中不需要这个元器件。
图
5
3.
输出负½½要求
½用时，
模块输出最小负½½不½小于额定负½½的
10%，
以符合本技术手册的性½指标。
若您所需的功率确实比较小，
请在输出端并联一个
10%的假负½½，
假负½½一般为电阻，请注意电阻需降额½用。
4.
更多信息，请参考
DC-DC
应用笔记
www.mornsun.cn

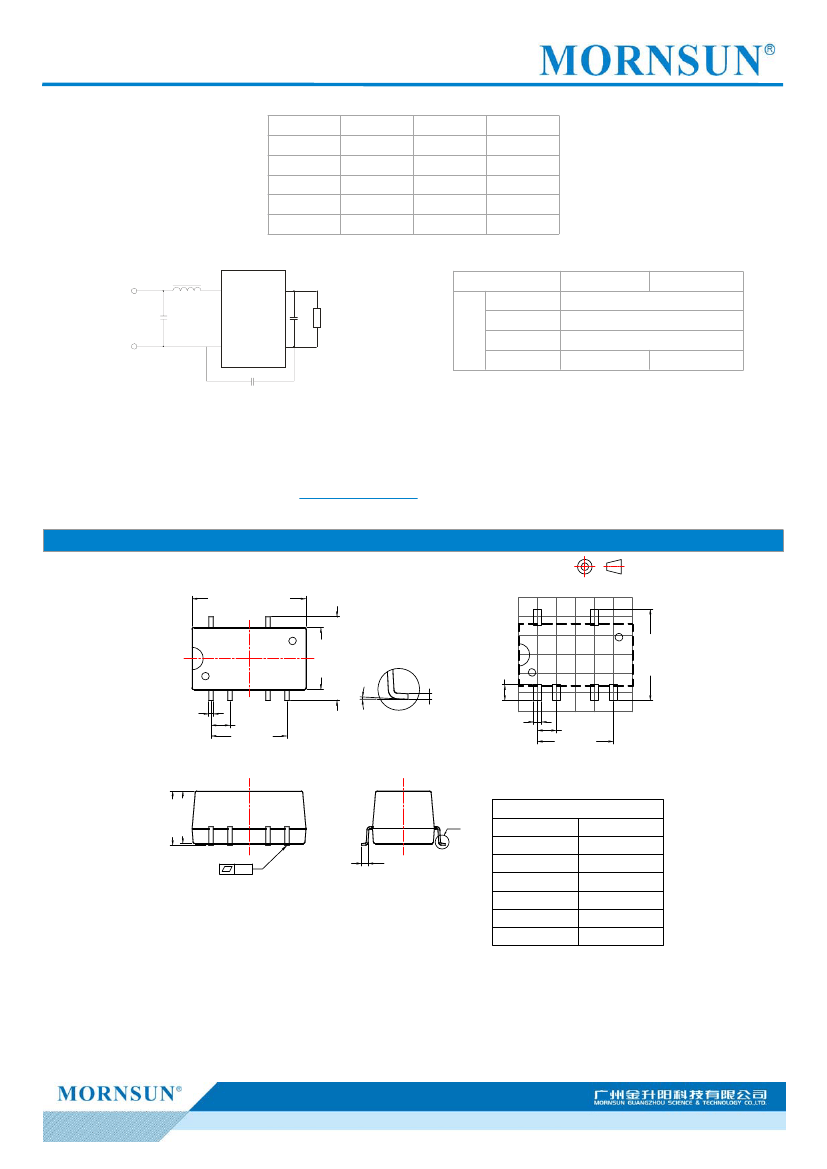

外观尺寸、建议印刷版图
第三角投½
15.24±0.50[0.600±0.020]
11.20±0.30[0.441±0.012]
8.30[0.327]
2.10[0.083]
顶视图
1
0.60[0.024]
2.54[0.100]
10.16[0.400]
A
0~5
°
0.25[0.010]
顶视图
1
2
4
5
2
4
5
1.00[0.039]
2.54[0.100]
10.16[0.400]
注:栅格距离为2.54*2.54mm
7.25[0.285]
7.00[0.276]
前视图
右视图
引脚方式
A
引脚
1
2
4
5
功½
GND
Vin
0V
-Vo
+Vo
NC
0.10
0.88[0.035]
注:
尺寸单½:mm[inch]
端子截面公差:±0.10[±0.004]
未标注公差:±0.25[±0.010]
7
10
NC:不½与任½外部电路连接
2EXT1WAR201-A0
2015.04.17-A/2
第
4
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
12.20[0.480]
10
7
10
7
DC/DC
模块电源
A_XT-1WR2
系列
注：
1.
包装信息请参见《产品出货包装信息》
，包装包编号：58210023；
2.
若产品工½于最小要求负½½以下，则不½保证产品性½均符合本手册中所有性½指标；
3.
最大容性负½½均在输入电压范围、满负½½条件下测试；
4.
本文数据除特殊说明外，½是在
Ta=25℃，湿度<75%，输入标称电压和输出额定负½½时测得；
5.
本文所有指标测试方法均依据本公司企业标准；
6.
以上均为本手册所列产品型号之性½指标，非标准型号产品的某些指标会超出上述要求，具½情况可直接与我司技术人员联系；
7.
我司可提供产品定制；
8.
产品规格变更恕不另行通知。
广州金升阳科技有限公司
地址：广东省广州市萝岗区科学城科学大道科汇发展中心科汇一街
5
号
电话：400-1080-300
传真：86-20-38601272
E-mail: sales@mornsun.cn
2015.04.17-A/2
第
5
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
