DC/DC
模块电源
K78xx-1500(L)系列
½电压输入，非隔离稳压单路输出
产品特点
效率高达
95%
½纹波、噪声
短路保护，过热保护
引脚与
LM78XX
系列兼容
工½温度：-40℃
~ +85℃
超小型
SIP
封装，满足
UL94-V0
要求
专利保护
RoHS
K78xx1500(L）是一种新型高效开关式三端稳压器，是 78
系列线性稳压器的升级产品。产品高达
95%的效率，意味着产品功耗极½，
发热小，无需散热片即可简单½用。产品广泛应用于工控、电力、仪表等多个行业。
选型表
输入电压(VDC)
产品型号
K7803-1500(L)
K7805-1500(L)
K78X6-1500(L)
输出
输出电压(VDC)
3.3
5
6.5
效率(%/Typ.)
输出电流(mA)
1500
1500
1500
最大容性
负½½(
µF
)
标称值
(范围值)
12
(4.75-18)
12
(6.5-18)
12
(8-18)
最小(Vin)/最大(Vin)
91/88
93/91
95/93
1000
输入特性
项目
空½½功耗
输入滤波器
工½条件
输入电压范围
Min.
--
Typ.
0.09
电容滤波
Max.
0.18
单½
W
输出特性
项目
输出电压精度
线性调节率
负½½调节率
纹波&噪声*
温度漂移系数
过温保护
输出短路保护
瞬态响应偏差
瞬态恢复时间
热阻抗
注：*纹波和噪声的测试方法采用平行线测试法，具½操½方法参见《DC-DC 模块电源应用指南》
。
工½条件
100%
负½½，输入电压范围
输入电压范围
从
10%到 100%的负½½
20MHz
带½(参考图
2)
-40℃~+85
℃
IC
内½
Min.
--
--
--
--
--
--
Typ.
±2
±0.5
±0.5
25
--
160
Max.
±3
±0.75
±1.0
45
±0.03
--
单½
%
mVp-p
%/℃
℃
可持续，自恢复
标称输入，25%负½½阶跃变化
--
--
--
100
0.5
60
250
3
--
mV
ms
℃/
W
通用特性
项目
工½温度*
存储温度
引脚耐焊接温度
存储湿度
焊点距离外壳
1.5mm,10
秒
无凝结
工½条件
温度≥71℃后降额½用（见图
1）
Min.
-40
-55
--
--
Typ.
--
--
--
--
Max.
85
125
300
95
单½
℃
%RH
2015.12.21-B/0
第
1
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
K78xx-1500(L)系列
开关频率
平均无故障时间
100%负½½，输入电压范围
MIL-HDBK-217F@25℃
300
2000
340
--
380
--
KHz
K hours
注：*K7803-1500(L)在-40℃工½时，产品输入电压需≥5V。
物理特性
外壳材料
封装尺寸
重量
冷却方式
K78xx-1500
K78xx-1500L
黑色阻燃耐热塑料(UL94-V0)
11.50*9.00*17.50mm
11.50*9.00*19.00mm
4.0g (Typ.)
自然空冷
EMC
特性
EMI
传导骚扰
辐射骚扰
静电放电
辐射抗扰度
脉冲群抗扰度
CISPR22/EN55022
CISPR22/EN55022
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC/EN 61000-4-5
IEC/EN 61000-4-6
IEC/EN 61000-4-29
CLASS B
CLASS B
10V/m
±1KV
±1KV
3Vr.ms
0%-70%
(推荐电路见图 4-①)
(推荐电路见图 4-①)
(推荐电路见图 4-②)
(推荐电路见图 4-②)
perf. Criteria B
perf. Criteria A
perf. Criteria B
perf. Criteria B
perf. Criteria A
perf. Criteria B
Contact ±4KV
EMS
浪涌抗扰度
传导骚扰抗扰度
电压暂降、跌½和短时中断
抗扰度
产品特性曲线
温度降额曲线
输出功率百分比（%）
120
100
80
60
40
20
0
-40
0
40
71 85
120
安全工½区
工½温度(℃)
图
1
2015.12.21-B/0
第
2
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
K78xx-1500(L)系列
设计参考
1.
典型应用电路
型号
1
3
C1
(陶瓷电容)
10uF/25V
C2
(陶瓷电容)
22µF/6.3V
22µF/16V
22µF/16V
K7803-1500(L)
+ Vo
V in
DC /DC
K7805-1500(L)
K78X6-1500(L)
C1
GN D
2
C2
GN D
图
2
典型应用电路
注：
①产品在一般情况下，可视½用环境添加外接电容
C1
和
C2，且电容½½要靠近½换器的引脚端。
②C1,C2
的容值参考外接电容表，根据需要可适½加大,也可以½用½
ESR
的½电容和电解电容。
③此产品输出端不½并联½用，输入不支持热插拔。
若要进一步减小输出纹波，建议在输出端接入一个“LC”滤波½络，L 推荐值为
10µH~47µH。
Vi n
L
1
C1
DC/DC
2
3
+Vo
C2
22
μ
F
LOAD
GND
图
3
2. EMC
解决方案—推荐电路
FUSE
V in
+
MOV
GND
C0
C3
C1
LDM1
LDM2
Vin
DC/DC
GND
+Vo
C2
LOAD
①
②
图
4 EMC
推荐电路
FUSE
依照客户实际输入电流选择
MOV
14D560K
LDM1
82µH
C0
680µF /50V
图
5 EMC
推荐电路—PCB 布板图
C3
4.7µF /50V
C1/C2
参照图
2
参数
LDM2
12µH
注：图
4
中第①部分用于
EMS
测试；第②部分用于
EMI
滤波，可依据需求选择。
3.
更多信息，请参考
DC-DC
应用笔记
www.mornsun.cn
2015.12.21-B/0
第
3
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
K78xx-1500(L)系列

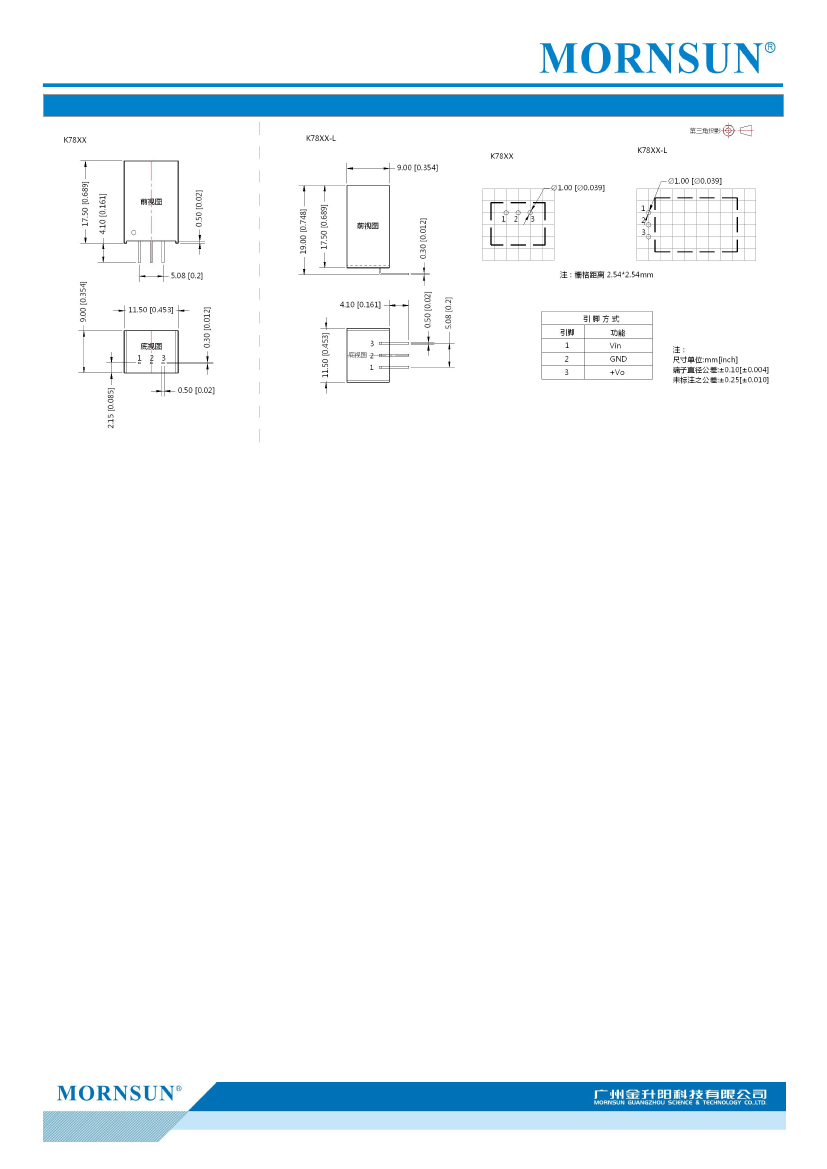

外观尺寸、建议印刷版图
注：
1.包装信息请参见《产品出货包装信息》
，包装包编号：58210021(K78xx-1500)、58210027(K78xx-1500L)；
2.最大容性负½½均在输入电压范围、满负½½条件下测试；
3.本文数据除特殊说明外，½是在 Ta=25℃，湿度<75%，输入标称电压和输出额定负½½时测得；
4.本文所有指标测试方法均依据本公司企业标准；
5.以上均为本手册所列产品型号之性½指标，非标准型号产品的某些指标会超出上述要求，具½情况可直接与我司技术人员联系；
6.我司可提供产品定制；
7.产品规格变更恕不另行通知。
广州金升阳科技有限公司
地址：广东省广州市萝岗区科学城科学大道科汇发展中心科汇一街
5
号
电话：400-1080-300
传真：86-20-38601272
E-mail: sales@mornsun.cn
2015.12.21-B/0
第
4
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
