AC/DC
电源模块
LS03-15BxxSR2S(-F)系列
3W，AC-DC
模块电源
产品特点
超½输入电压范围:
85 - 305VAC/70 - 430VDC
输出短路、过流保护
高效率、高功率密度
½功耗、绿色环保
工业级产品技术设计
开板式、超小½积
CB
RoHS
外围电路设计灵活，减少客户布板问题
通过
IEC60950, UL60950, EN60950
认证
LS03-15BxxSR2S(-F)系列-----是金升阳为客户提供的小型封装½式的高效绿色模块电源，
该型号电源具有交直流两用、
输入电压范围½、
高可靠性、½功耗、安全隔离等优点。广泛适用于工控和电力仪器仪表、智½家居等对½积要求苛刻、并对
EMC
要求不高的场合，
如果需要应用于电磁兼容恶劣的环境下必须添加
EMC
外围电路。
选型表
认证
产品型号
LS03-15B03SR2S(-F)*
LS03-15B05SR2S(-F)
UL/CE/CB
LS03-15B09SR2S(-F)
LS03-15B12SR2S(-F)
LS03-15B15SR2S(-F)
LS03-15B24SR2S(-F)
注：
*后缀带“-F”为 90°弯脚产品。
输出功率
1.98W
标称输出电压及电流
(Vo/Io)
3.3V/600mA
5V/600mA
9V/333mA
效率
(230VAC, %/Typ.)
65
70
73
74
75
77
最大容性
负½½(uF)
820
680
470
470
330
100
3W
12V/250mA
15V/200mA
24V/125mA
输入特性
项目
输入电压范围
输入频率
输入电流
冲击电流
外接保险丝推荐值
热插拔
115VAC
277VAC
115VAC
277VAC
工½条件
交流输入
直流输入
Min.
85
70
47
--
--
--
--
Typ.
--
--
--
--
--
13
23
不支持
Max.
305
430
63
0.12
0.06
--
--
单½
VAC
VDC
Hz
A
推荐
1A
慢断型，必接
输出特性
项目
工½条件
LS03-15B03SR2S(-F)
LS03-15B05SR2S(-F)
输出电压精度
LS03-15B09SR2S(-F)
LS03-15B12SR2S(-F)
LS03-15B15SR2S(-F)
LS03-15B24SR2S(-F)
线性调节率
负½½调节率
满½½
10% - 100%负½½
3.3V
5V/9V/12V/15V/24V
3.3V/5V/9V/12V/15V
24V
①
②
③
④
Min.
--
--
--
--
--
--
--
--
--
--
Typ.
--
--
--
--
--
--
±2.5
±1.5
±3.0
±6.0
Max.
±6
单½
±5
%
--
--
--
--
2018.12.20-B/4
第
1
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
AC/DC
电源模块
LS03-15BxxSR2S(-F)系列
纹波噪声
待机功耗
短路保护
过流保护
最小负½½
10
注：①②③④
3.3V/5V/9V/12V
工½在-20℃
to -40℃温度范围内时，输出滤波电容 C2
需用
270µF/16V
固态电容；
⑤ 纹波和噪声的测试方法采用平行线测试法，具½操½方法参见《AC-DC 模块电源应用指南》。
⑤
20MHz
带½（峰-峰值）
230VAC
输入
--
--
--
80
±0.15
0.15
150
--
0.25
mV
%/℃
W
温度漂移系数
可长期短路，自恢复
110 - 500%Io，自恢复
--
--
%
通用特性
项目
隔离电压
工½温度
存储温度
存储湿度
开关频率
功率降额
安全标准
安规认证
安全等级
平均无故障时间（MTBF）
MIL-HDBK-217F@25℃
-40℃ to -20℃(85 - 110VAC)
+70℃ to +85℃
输入-输出
工½条件
测试时间
1
分钟
Min.
3000
-40
-40
--
--
2.0
2.67
Typ.
--
--
--
--
--
--
--
Max.
--
+85
+105
85
65
--
--
单½
VAC
℃
%RH
kHz
%/℃
IEC60950/EN60950/UL60950
IEC60950/EN60950/UL60950
CLASS II
＞300,000
h
物理特性
封装尺寸
重量
冷却方式
35.00 x 18.00 x 11.00 mm
6g (Typ.)
自然空冷
EMC
特性
传导骚扰
CISPR32/EN55032 CLASS A (典型应用电路见图 1)
CISPR32/EN55032 CLASS B (推荐电路见图 2)
CISPR32/EN55032 CLASS A (典型应用电路见图 1)
CISPR32/EN55032 CLASS B (推荐电路见图 2)
IEC/EN61000-4-2
IEC/EN61000-4-3
IEC/EN61000-4-4
IEC/EN61000-4-4
IEC/EN61000-4-5
浪涌抗扰度
传导骚扰抗扰度
电压暂降、跌½和短时中断抗扰度
IEC/EN61000-4-5
IEC/EN61000-4-6
Contact ±4KV
10V/m (推荐电路见图 2)
±2KV (典型应用电路见图 1)
±4KV (推荐电路见图 2)
line to line ±1KV (典型应用电路见图 1)
line to line±1KV/line to ground ±2KV
(推荐电路见图 2)
10Vr.m.s (推荐电路见图 2)
Perf. Criteria B
perf. Criteria A
perf. Criteria B
perf. Criteria B
perf. Criteria B
perf. Criteria B
perf. Criteria A
perf. Criteria B
EMI
辐射骚扰
静电放电
辐射抗扰度
脉冲群抗扰度
EMS
IEC/EN61000-4-11 0%, 70% (推荐电路见图 2)
2018.12.20-B/4
第
2
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
AC/DC
电源模块
LS03-15BxxSR2S(-F)系列
产品特性曲线
输出功率百分 比
(%)
输出功率百分比
(%)
100
80
60
40
-40
输入电压:
85 - 110VAC
70 - 130VDC
100
80
60
40
-40
输入电压:
110 - 305VA C
130 - 430VDC
输 出功率 百分比
(%)
温度降额曲线
温度降额曲线
输入电压降额曲线图
100
80
70
60
40
环境温度
:25
℃
-20
环境温度(℃
)
70
85
-20
环境温度(℃
)
70
85
85
70
110
130
输入电压
277
400
305 VAC
430 VDC
注：
①对于输入电压为
85-110VAC/277-305VAC/70-130VDC/400-430VDC，需在温度降额的基础上进行电压降额；
②本产品适合在自然风冷却环境中½用，如在密闭环境中½用请咨询我司
FAE。
设计参考
1.
典型应用电路
AC(L)
FUSE
NT C
R1
L2
3
5
MOV1
C1 +
7
AC(N)
1
CY 0
+ Vo
12
①
C2
+
L1
C3 TVS C4 RL
+
AC-DC
10
-Vo
图
1
注：①为
Pi
型滤波电路。
型号
LS03-15B03SR2S(-F)
LS03-15B05SR2S(-F)
LS03-15B09SR2S(-F)
LS03-15B12SR2S(-F)
LS03-15B15SR2S(-F)
LS03-15B24SR2S(-F)
注：
FUSE
(必接)
C1
(必接)
L2
NTC
C2
(必接)
L1
(必接)
C3
(必接)
120µF/
25V
C4
CY0
TVS
管
SMBJ7.0A
0.1µF/
50V
1nF/
400VAC
SMBJ12A
SMBJ20A
1A/
300V
10µF/450V
(-20℃ to +85℃)
22µF/450V
(-40℃ to +85℃)
270µF/ 16V
(固态电容)
4.7mH
13D-5
470µF/ 35V
220µF/ 35V
4.7µH
68µF/
35V
47µF/
35V
SMBJ30A
C1：AC
输入时，C1 为输入滤波电解电容(必须外接)；
DC
输入时，C1 为
EMC
滤波器中的一个滤波大电容(必须外接)；
R1:
为限流电阻，推荐值
12Ω，2W；若 C1
容值
≥22µF
时，可不接；
C2、C3
为输出滤波电解电容(必须外接)，与
L1
组成
Pi
型滤波电路，建议½用高频½阻电解电容或固态电容，容量和额定纹波电流请参考各厂商提供的技术规格。电容耐
压至少降额到
80%。C4
为陶瓷电容，以滤除高频噪声。L1、L2 流过的电流请参考各厂商提供的技术规格，电流至少降额到
80%。TVS
管在模块异常时保护后级电路，建议
½用。推荐外接
NTC
热敏电阻，型号:13D-5。推荐外接
MOV1
压敏电阻，型号:14D561K。
2018.12.20-B/4
第
3
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
AC/DC
电源模块
LS03-15BxxSR2S(-F)系列
2. EMC
解决方案—推荐电路
可 ½ 用 我 司 模 块
FC -L0 1DV1
AC (L )
FUSE
L CM
M OV2
L DM
C Y2
C1
+
R2
3
12
+Vo
C2 L1
C3
TV S
C4
RL
CX
C Y3
5
7
AC-DC
-Vo
10
+
+
AC (N)
1
R3
图
2
元件型号
C Y1
推荐值
MOV2
14D561K
CY1
2.2nF/400VAC
CY2/CY3
1nF/400VAC
CX
0.1µF/310VAC
LCM
3.5mH
LDM
0.33mH
12Ω/2W
R2/R3
FUSE（必接）
1A/300V，慢熔断
可½用我司小½积
FC-L01DV1 EMC
辅助器
3.
更多信息，请参考官½“应用与支持”EMC 滤波器选型表
www.mornsun.cn
LS03-15BxxSR2S

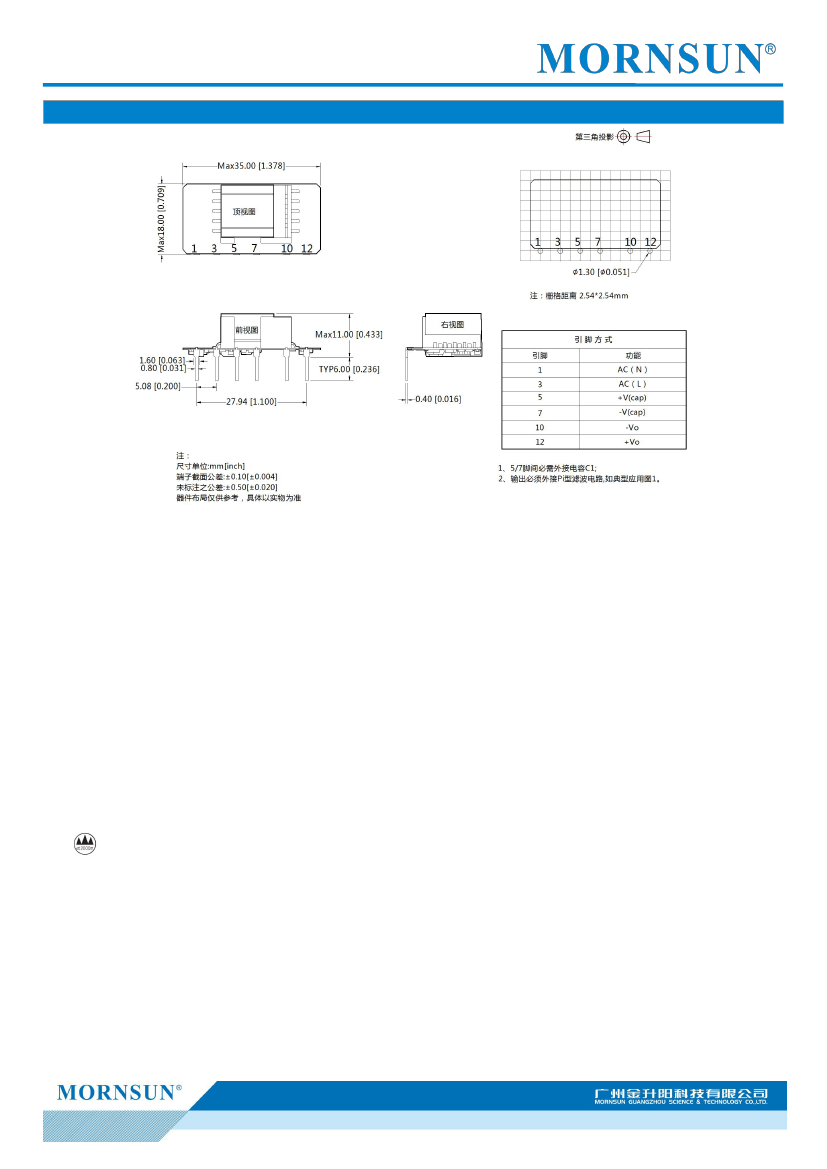

外观尺寸、建议印刷版图
2018.12.20-B/4
第
4
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
AC/DC
电源模块
LS03-15BxxSR2S(-F)系列
LS03-15BxxSR2S-F
外观尺寸、建议印刷版图
注：
1.
包装信息请参见《产品出货包装信息》，包装包编号：58220032(LS03-15BxxSR2S)、58220025(LS03-15BxxSR2S-F)；
2.
输入输出端必须外接电解电容，详情请参照典型应用；
3.
本型号为开板式，为满足安规要求模块初级和次级的外围元器件之间需保持至少
6.4mm
的安全距离；
4.
除特殊说明外，本手册所有指标½在
Ta=25℃，湿度<75%，标称输入电压(115V
和
230V)和输出额定负½½时测得；
5.
为提高½½½时的½换效率，模块工½时，可½会有音频噪音，½不½响产品性½和可靠性；
6.
模块装配后需点胶固定；
7.
本手册所有指标的测试方法均依据本公司企业标准；
8.
我司可提供产品定制，具½需求可直接联系我司技术人员；
9.
产品涉及法律法规：见“产品特点”、“EMC 特性”;
10.
我司产品报废后需按照
ISO14001
及相关环境法律法规分类存放，并交由有资质的单½处理；
11.
：仅适用于海拔
2000m
以下地区安全½用。
广州金升阳科技有限公司
地址：广东省广州市萝岗区科学城科学大道科汇发展中心科汇一街
5
号
电话：86-02-38601850
传真：86-20-38601272
E-mail: sales@mornsun.cn
2018.12.20-B/4
第
5
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
