工业总线
TD5(3)21S485H-A
系列
SMD
单路高速
RS485
隔离收发模块(自动切换)
产品特点
小½积、SMD封装
内½高效隔离电源
自动收发数据功½
波特率高达500kbps
两端隔离(3.0kVDC)
工½温度范围：-40℃
to +85℃
同一½络可支持连接128个节点
集隔离与ESD总线保护功½于一身
通过EN60950认证
RoHS
TD321S485H-A/ TD521S485H-A，主要功½是将逻辑电平½换为 RS485
协议的差分电平，实现信号隔离；是一款采用
IC
集成化技
术，实现了电源隔离、信号隔离、RS485 通信和总线保护于一½的
RS485
协议收发模块。产品自带定压隔离电源，可实现
3000VDC
电气隔离。除此之外，产品具有自动切换收发功½，不再需要通过
CON
脚进行收发控制，在一定程度上减少了设计的
复杂性。产品采用
SMD
封装工艺，½客户½松实现自动化加工。产品可方便地嵌入用户设备，½设备½松实现
RS485
协议½络的
连接功½。
选型表
认证
CE
产品型号
TD321S485H-A
TD521S485H-A
产品标识
321SRHA
521SRHA
电源输入
(VDC)
3.15-3.45
4.75-5.25
传输波特率
(kbps)
500
500
静态电流
(mA)
37
40
最大工½电流
(mA)
90
90
隔离电源输出
(typ.)(VDC)
5
5
节点数
128
128
极限特性
项目
输入冲击电压(1sec.
max.)
引脚焊接温度
回流焊温度
工½条件
3.3V
系列
5.0V
系列
焊接时间:
10s (Max.)
Min.
-0.7
-0.7
--
Typ.
--
--
--
Max.
5
7
300
单½
VDC
℃
峰值温度
Tc≤245℃, 217℃以上时间最大为 60 s,
实际应用请参考
IPC/JEDEC J-STD-020D.1
标准。
输入特性（3.3V 系列）
项目
输入电源电压
TXD
逻辑电平
RXD
逻辑电平
TXD
驱动电流
RXD
输出电流
串行接口
高电平
½电平
高电平
½电平
符号
VCC
V
IH
V
IL
V
OH
V
OL
I
T
I
R
只兼容+3.3V 的
UART
接口
Min.
3.15
0.7V
CC
0
V
CC
-0.4
0
2
--
Typ.
3.3
3.3
--
3.1
0.2
--
--
Max.
3.45
3.6
0.8
--
0.4
-
10
单½
VDC
mA
输入特性（5.0V 系列）
项目
输入电源电压
TXD
逻辑电平
RXD
逻辑电平
TXD
驱动电流
RXD
输出电流
串行接口
高电平
½电平
高电平
½电平
符号
VCC
V
IH
V
IL
V
OH
V
OL
I
T
I
R
只兼容+5V 的
UART
接口
Min.
4.75
0.7V
CC
0
V
CC
-0.4
0
2
--
Typ.
5
5
--
4.8
0.2
--
--
Max.
5.25
5.5
0.8
--
0.4
--
10
单½
VDC
mA
2017.12. 20-A/0
第
1
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
工业总线
TD5(3)21S485H-A
系列
传输特性
项目
数据延时
TXD
发送延时
RXD
接收延时
符号
t
T
t
R
Min.
--
--
Typ.
--
--
Max.
250
110
单½
ns
输出特性
项目
差分电平
差分输入阻抗
内½上下拉电阻
隔离输出电源电压
*
总线接口保护
注：*隔离输出电源引脚仅供外接上下拉电阻½用(建议最大电流＜25mA), 不建议其他用途。
符号
V
diff(d)
，无负½½电阻
-7V≤V
CM
≤+12V
Min.
1.5
96
--
4.9
ESD
静电保护
Typ.
--
--
47
5
Max.
--
--
--
5.3
单½
VDC
kΩ
VDC
标称输入电压
真值表特性
收发功½
CON
发送功½
--
--
CON
接收功½
--
--
--
输入
TXD
1
0
V
A
-V
B
≥-50mV
≤-200mV
-200mV＜V
A
-V
B
＜-50mV
A
1
0
输出
B
0
1
RXD
1
0
不确定
RXD
1
1
通用特性
项目
隔离电压
绝缘电阻
工½温度
运输和储存温度
工½湿度
安全标准
安规认证
安全等级
无凝结
工½条件
测试时间
1
分钟，漏电流<1mA
绝缘电压
500VDC
数值
3000VDC
1000MΩ (输入-输出)
-40℃ to +85℃
-50℃ to +105℃
10% - 90%
EN60950
CLASS III
物理特性
封装
重量
冷却方式
SMD10
封装
1.90g(典型值)
自然空冷
EMC
特性
EMI
传导骚扰
静电放电抗扰度
脉冲群抗扰度
EMS
浪涌抗扰度
传导骚扰抗扰度
CISPR32/EN55032 CLASS A (见图 3)
IEC/EN 61000-4-2 Contact ±4kV (A,B
端口)
IEC/EN 61000-4-2 Contact ±8kV (见图 2，A,B
端口)
IEC/EN 61000-4-4 ±2kV (见图 2，A,B
端口)
IEC/EN 61000-4-5 ±2kV (裸机，A,B
端口)
IEC/EN 61000-4-5 ±4kV (见图 2，A,B
端口)
IEC/EN 61000-4-6 3Vr.m.s
Perf. Criteria B
Perf. Criteria B
Perf. Criteria B
Perf. Criteria B
Perf. Criteria B
Perf. Criteria A
2017.12. 20-A/0
第
2
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
工业总线
TD5(3)21S485H-A
系列
½用注意事项
1.
½用前，请仔细阅读技术手册，若有疑问，请与本公司技术支持联系；
2.
请不要将产品安装在危险区域½用；
3.
产品供电采用直流电源，严禁½用
220V
交流电源；
4.
严禁私自拆装产品，防止设备失效或发生故障。
售后服务
1.
产品在出厂前均经过严格检验和质量控制，如出现工½异常或怀疑内部模块故障，请及时同最近的代理商或本公司技术支持联系。
2.
产品质保
3
年，从发货之日起计。质保期间，产品正常½用过程中出现的产品质量问题均由本公司免费维修或更换。
应用电路
详见《RS485 工业总线接口隔离模块产品应用手册》。
设计参考应用
1.
典型应用
TD5(3)21S485H-A
图
1
如图
1
所示，图为
TD5(3)21S485H-A
隔离收发器模块的典型连接电路图，R
上拉
、R
下拉
为外部预留上下拉电阻½，请根据实际情况来选择是否需
要外部上下拉电阻。TD5(3)21S485H-A 隔离收发器模块已内½
47kΩ上下拉电阻，一般情况下½用内部上下拉电阻即可满足需求。
2.
端口保护推荐电路
TD5(3)21S485H-A
图
2
注：双绞线屏½层可靠连接大地。
2017.12. 20-A/0
第
3
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
工业总线
TD5(3)21S485H-A
系列
参数说明:
标号
R1
C1
T1
GDT
选型
120Ω
102,2kV
ACM2520-301-2P
S30-A90X
标号
R2
D1
D2、D3
R
上拉
、R
下拉
选型
1MΩ
SMBJ12CA
SMBJ6.5CA
选择合适阻值匹配½络
由于模块内部
A/B
线自带
ESD
保护，因此用户一般在应用于环境良½的场合时无需再加
ESD
保护器件，如图
1
所示的典型连接电路图。½如果
应用环境比较恶劣)如高压电力、雷击等环境)，那么建议用户一定要在模块
A/B
线端外加
TVS
管、共模电感、气½放电管、屏½双绞线或同一½络单
点接大地等保护措½。因此，推荐应用电路如图
2
所示，推荐参数如上表所示。推荐电路图和参数值只做参考，请根据实际情况来确定是否需要电路
图中的器件和适½的参数值。
4
3
GND
C1
VCC
LD M
2
C2
1
RXD
TXD
GND
VCC
VO
B
A
RG N D
7
8
9
10
元器件
C1 C2
LDM
参数
1uF/16V
CD43-12uH
图
3
3.
注意事项
1)
不支持热插拔功½。
2) TD521S485H-A
不兼容
3.3V TTL
电平；TD321S485H-A 不兼容
5V TTL
电平。
3)
模块
5、6
脚未引出，未½用引脚
10
时，请悬空此引脚。
4)
数据传输线请选用带屏½的双绞线，同一½络的屏½层请单点接大地。
5)
从真值表特性可知，该系列嵌入式隔离
RS-485
收发器模块½
A/B
线差分电压大于等于-50mV 时，模块接收电平为高；½
A/B
线差分电压小于等
于-200mV 时，模块接收电平为½；½
A/B
线差分电压大于-200mV 且小于-50mV 时，模块接收电平为不确定状态，设计时要确保模块接收不处于该
状态。所以用户在
RS-485
½络设计或应用时，要根据实际情况来决定是否加
120Ω终端电阻。½用原则：不管 RS-485
½络处于静态或动态情况，½
必须保证
A/B
线差分电压不在-200mV
to -50mV
之间，否则会出现数据通讯错误的现象。
4.
更多信息，请参考应用笔记
www.mornsun.cn
2017.12. 20-A/0
第
4
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
工业总线
TD5(3)21S485H-A
系列
外观尺寸、建议印刷版图

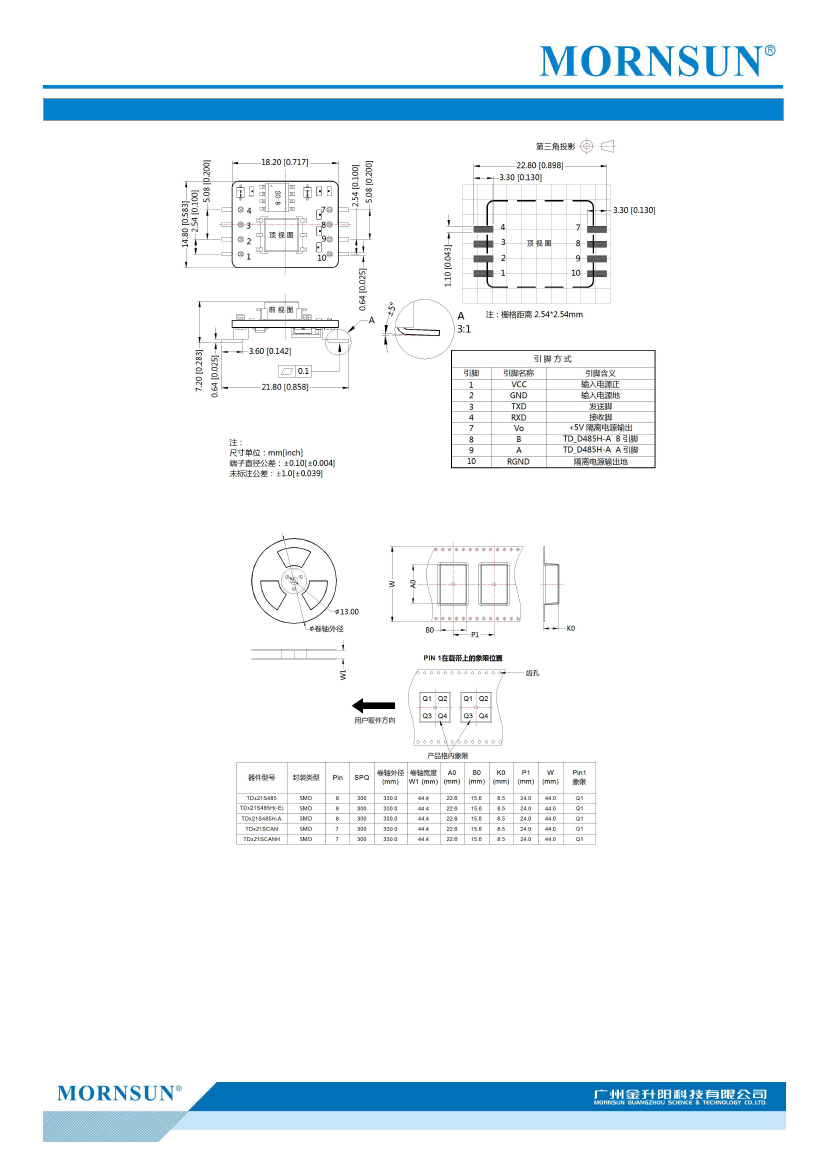

包装示意图:
注：
1.
包装信息请参见《产品出货包装信息》，包装包编号：58240012；
2.
本文数据除特殊说明外，½是在
Ta=25℃，湿度<75%，输入标称电压和输出额定负½½时测得；
3. PCB
表面可½存在微色差，属正常现象，不½响产品½用；
4.
本文所有指标测试方法均依据本公司企业标准；
5.
以上均为本手册所列产品型号之性½指标，非标准型号产品的某些指标会超出上述要求，具½情况可直接与我司技术人员联系；
6.
我司可提供产品定制；
7.
产品涉及法律法规：见“产品特点”、“EMC 特性”；
8.
我司产品报废后需按照
ISO14001
及相关环境法律法规分类存放，并交由有资质的单½处理。
