DC/DC
模块电源
B_RN-1WR2 & B_RT-1WR2
系列
1W
，定电压输入，隔离非稳压单路输出
产品特点
½积小，超薄封装
可持续短路保护
隔离电压
1500VDC
工½温度范围:
-40℃½+105℃
温度特性½
½际标准引脚方式
专利保护
RoHS
B_RN-1WR2 & B_RT-1WR2
系列产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合而设计
的。该产品适用于：
1.
输入电源的电压比较稳定（电压变化范围
±10%Vin
）
；
2.
输入输出之间要求隔离（隔离电压≤
1500VDC
）
；
3.
对输出电压稳定度要求不高；
如：纯数字电路，一般½频模拟电路，继电器驱动电路，数据交换电路等。
选型表
输入电压
(VDC)
产品型号
B0505RN-1WR2
B0505RT-1WR2
输出
输出电压
(VDC)
5
5
标称值
(
范围值
)
5
(4.5-5.5)
输出电流
(mA)
(Max./Min.)
200/20
200/20
效率
(%, Min./Typ.)
@
满½½
72/76
72/76
最大容性负½½
(μF)
220
输入特性
项目
输入电流（空½½/满½½）
输入冲击电压(1sec.
max.)
反射纹波电流
输入滤波器
工½条件
5V
输入
5V
输入
5V
输入
Min.
--
-0.7
--
Typ.
25/250
--
15
Max.
--
9
--
电容滤波
单½
mA
VDC
mA
输出特性
项目
输出电压精度
线性调节率
负½½调节率
纹波&噪声*
温度漂移系数
输出短路保护
注：*纹波和噪声的测试方法采用平行线测试法，具½操½方法参见《DC-DC 模块电源应用指南》
。
工½条件
输入电压变化±1%
10%
到
100%
负½½
20MHz
带½
100%
负½½
Min.
--
--
--
--
Typ.
--
12
60
--
Max.
±1.2
15
100
±0.03
单½
--
%
mVp-p
%/°C
见误差包络曲线图（图
1）
可持续，自恢复
通用特性
项目
绝缘电压
绝缘电阻
隔离电容
工½温度
存储温度
工½时外壳温升
引脚耐焊接温度
回流焊温度
Ta=25℃
焊点距离外壳
1.5mm,10
秒
工½条件
输入-输出，测试时间
1
分钟，漏电流小于
1mA
输入-输出，绝缘电压
500VDC
输入-输出，100KHz/0.1V
温度≥85℃降额½用，
（见图
2）
Min.
1500
1000
--
-40
-55
--
--
Typ.
--
--
20
--
--
25
--
Max.
--
--
--
105
125
--
300
单½
VDC
MΩ
pF
℃
峰值温度
Tc≤245℃，217℃以上时间最大为 60 s，
实际应用请参考
IPC/JEDEC J-STD-020D.1
标准。
2014.05.06-A/0
第
1
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司
DC/DC
模块电源
B_RN-1WR2 & B_RT-1WR2
系列
存储湿度
开关频率
平均无故障时间
无凝结
100%负½½，输入标称电压
MIL-HDFK-217F@25℃
--
--
3500
--
100
--
95
300
--
%
KHz
K hours
物理特性
外壳材料
封装尺寸
重量
冷却方式
黑色阻燃耐热环氧树脂（UL94-V0）
B_RN-1WR2
B_RT-1WR2
1.4g (
Typ.
)
自然空冷
19.50*9.50*4.68mm
19.50*10.53*5.00mm
EMC
特性
EMI
EMS
传导骚扰
辐射骚扰
静电放电
CISPR22/EN55022
CISPR22/EN55022
IEC/EN61000-4-2
CLASS B（推荐电路见图 4）
CLASS B（推荐电路见图 4）
Contact ±6KV
Air ±8KV
perf. Criteria B
产品特性曲线
误差包络曲线图
+10%
+5%
120
温度曲线图
输出功率 百分比(%
)
100
80
60
40
20
0
-40
0
40
85
105
额定
输出
电压
输出电压
精度（%）
典型负
½½曲线
+2.5%
-2.5%
-7.5%
安全工½区
10
50
70
100
输出电流百分比（%）
（标称输入电压）
图
1
环境温度
(
℃
)
图
2
效率Vs输入电压（满½½）
100
95
90
85
100
90
80
70
B0505RN(RT)-
1WR2
效率Vs输出负½½（标称输入）
B0505RN(RT)-
1WR2
效率(%)
效率(%)
80
75
70
65
60
55
50
4.5
4.6
4.7
4.8
4.9
5.0
5.1
5.2
5.3
5.4
5.5
60
50
40
30
20
10
0
10
20
30
40
50
60
70
80
90
100
输入电压(V)
输出电流百分比(%)
设计参考
1.典型应用
若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波½络，应用电路如图
3
所示。
½应注意选用合适的滤波电容。若电容太大，很可½会造成启动问题。对于每一路输出，在确保安全可靠工½的条件下，推荐容性负½½值详见表
1。
推荐容性负½½值表
(表 1)
Vin(VDC)
5
0V
Vin
C in
GND
+Vo
Cin(μF)
4.7
Vo (VDC)
5
Cout(μF)
10
DC
DC
Cout
对于实际输出功率小于
0.5W
之应用场合,建议不外接电容。
图
3
2014.05.06-A/0
第
2
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司
DC/DC
模块电源
B_RN-1WR2 & B_RT-1WR2
系列
2.EMC
典型推荐电路（CLASS
B）
LDM
Vin
C0
GND
Vin
+Vo
参数说明：
输入电压（V）
EMI
C1
LOAD
DC/DC
GND
0V
C0
C1
LDM
5
4.7μF /50V
10μF /50V
6.8μH
图
4
3.输出负½½要求
为了确保该模块½够高效可靠的工½，½用时，其输出最小负½½不½小于额定负½½的
10%。若您所需功率确实较小，请在输出端并联一个电阻，建议阻
值相½于
10%额定功率，需降额½用。
4.更多信息，请参考 DC-DC
应用笔记
www.mornsun.cn

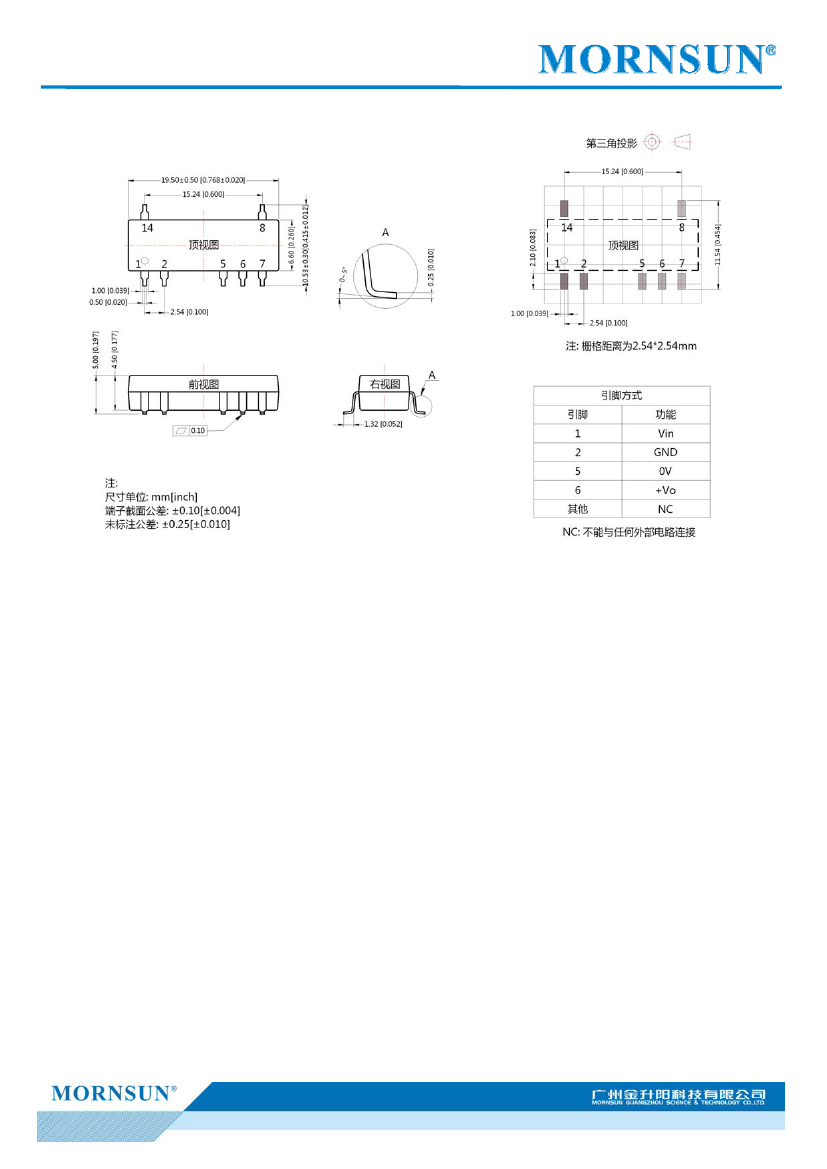

外观尺寸、建议印刷版图
B_RN-1WR2
系列
2014.05.06-A/0
第
3
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司
DC/DC
模块电源
B_RN-1WR2 & B_RT-1WR2
系列
B_RT-1WR2
系列
注：
1.
包装信息请参见《产品出货包装信息》
，包装包编号：58200027；
2.
若产品工½于最小要求负½½以下，则不½保证产品性½均符合本手册中所有性½指标；
3.
最大容性负½½均在输入电压范围、满负½½条件下测试；
4.
本文数据除特殊说明外，½是在
Ta=25℃，湿度<75%，输入标称电压和输出额定负½½时测得；
5.
本文所有指标测试方法均依据本公司企业标准；
6.
以上均为本手册所列产品型号之性½指标，非标准型号产品的某些指标会超出上述要求，具½情况可直接与我司技术人员联系；
7.
我司可提供产品定制；
8.
产品规格变更恕不另行通知。
广州金升阳科技有限公司
地址：广东省广州市萝岗区科学城科学大道科汇发展中心科汇一街
5
号
电话：400-1080-300
传真：86-20-38601272
E-mail: sales@mornsun.cn
2014.05.06-A/0
第
4
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司
