信号调理模块
TExxxxCN
系列
有源高精度信号调理模块
产品特点
两端隔离(信号输入和信号输出)
高精度等级(0.1%
F.S.)
高线性度等级(0.1%
F.S.)
隔离电压(2KVAC/60s)
½纹波噪声:(≤35mVpp，20MHz)
极½温漂(50PPM/℃)
工½温度范围:
-40℃ to +85℃
小½积:
DIP18(26*9.5*12.5mm)
RoHS
ESD防护(IEC/EN61000-4-2 Contact ±4KV perf.
Criteria B)
通过EN60950认证
TExxxxCN
系列是一种前级正负电压信号输入，后级正负电压信号输出的有源隔离模块，模块内部嵌入了一个高效微功率电源，对产
品内部电路供电。由于内部采用电磁隔离技术，相比光耦隔离具有更½的温漂特性和线性度，且功耗½，纹波小。此模块为两隔离，
电源输入和信号输出共地，信号输入端和信号输出端之间隔离。
选型表
认证
产品型号
TE5540CN
CE
TE5550CN
TE6640CN
TE6650CN
注： 如有特殊需求，可以订制。
电源电压标称值(VDC)
15VDC
12VDC
15VDC
12VDC
输入信号
±10V
±10V
±5V
±5V
输出信号
±10V
±10V
±5V
±5V
隔离电源输出(VDC)
无
无
无
无
输入特性
项目
电源输入
电源电压
输入功率
输入信号
信号输入
输入阻抗
过范围
信号输入最大时
最大可持续过范围
10
-15
--
--
信号满½½
工½条件
Min.
标称值-5%
--
Typ.
标称值
--
见选型表
Max.
标称值+5%
1.0
--
+15
单½
VDC
W
MΩ
V
输出特性
项目
输出信号
信号输出
负½½½力
纹波&噪声*
电压输出
20MHz
带½
2
--
--
--
工½条件
Min.
Typ.
见选型表
Max.
--
35
单½
KΩ
mVp-p
传输特性
项目
信号精度
电源调整率
负½½调整率
温度漂移系数
带½
响应时间
工½条件
Ta=25℃
电源电压标称值±5%之间变化
输出空½½和满½½之间变化（2KΩ-∞）
-40℃ to +85℃工½温度范围内
Min.
-0.1%F.S.
-0.05%F.S.
-0.05%F.S.
--
2
--
Typ.
--
--
--
--
--
--
Max.
+0.1%F.S.
+0.05%F.S.
+0.05%F.S.
50
--
1
单½
--
--
--
PPM/℃
KHz
ms
2017.08.01-A/2
第
1
页 共
3
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
信号调理模块
TExxxxCN
系列
通用特性
项目
电气隔离
隔离电压
绝缘电阻
工½温度
运输和存储温度
工½时外壳温升
安全标准
安规认证
安全等级
½用环境
Ta=25℃
测试时间
1
分钟，漏电流<1mA，湿度<70%
500VDC
工½条件
Min.
2
100
-40
-40
--
EN60950
EN60950
CLASS III
Typ.
--
--
--
--
--
Max.
--
--
+85
+85
30
单½
KVAC
MΩ
℃
℃
℃
电源输入和信号输出共地，信号输入端和信号输出端之间隔离。
周围环境存在灰尘、强烈振动、冲击以及对产品元器件有腐蚀的气½可½
会对产品造成损坏。
物理特性
外壳材料
封装
重量
冷却方式
黑色阻燃耐热塑料
DIP18
5.8g(Typ.)
自然空冷
EMC
特性
静电放电
IEC/EN61000-4-2
IEC/EN61000-4-4
IEC/EN61000-4-5
Contact ±4KV
信号输入端口
±1KV (推荐电路见图 2)
信号输入端口
±1KV（line to ground）(推荐电路见图 2)
perf. Criteria B
perf. Criteria B
perf. Criteria B
EMS
脉冲群抗扰度
浪涌抗扰度
½用注意事项
1.
½用前，请仔细阅读说明书，若有疑问，请与本公司技术支持联系；
2.
请不要将产品安装在危险区域½用；
3.
产品供电采用直流电源，严禁½用
220V
交流电源；
4.
严禁私自拆装产品，防止设备失效或发生故障；
5.
本文数据除特殊说明外，½是在
TA=25℃，湿度<75%，电源输入标称电压和信号输出满½½时测得。
售后服务
1.
产品在出厂前均经过严格检验和质量控制，如出现工½异常或怀疑内部模块故障，请及时同最近的代理商或本公司技术支持联系。
2.
产品质保
3
年，从发货之日起计。质保期间，产品正常½用过程中出现的产品质量问题均由本公司免费维修或更换。
应用电路
详见《信号调理模块应用手册》
。
设计参考应用
1.
产品运用接线图
图
1
注：NC：不与任½外部电路连接。
2017.08.01-A/2
第
2
页 共
3
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
信号调理模块
TExxxxCN
系列

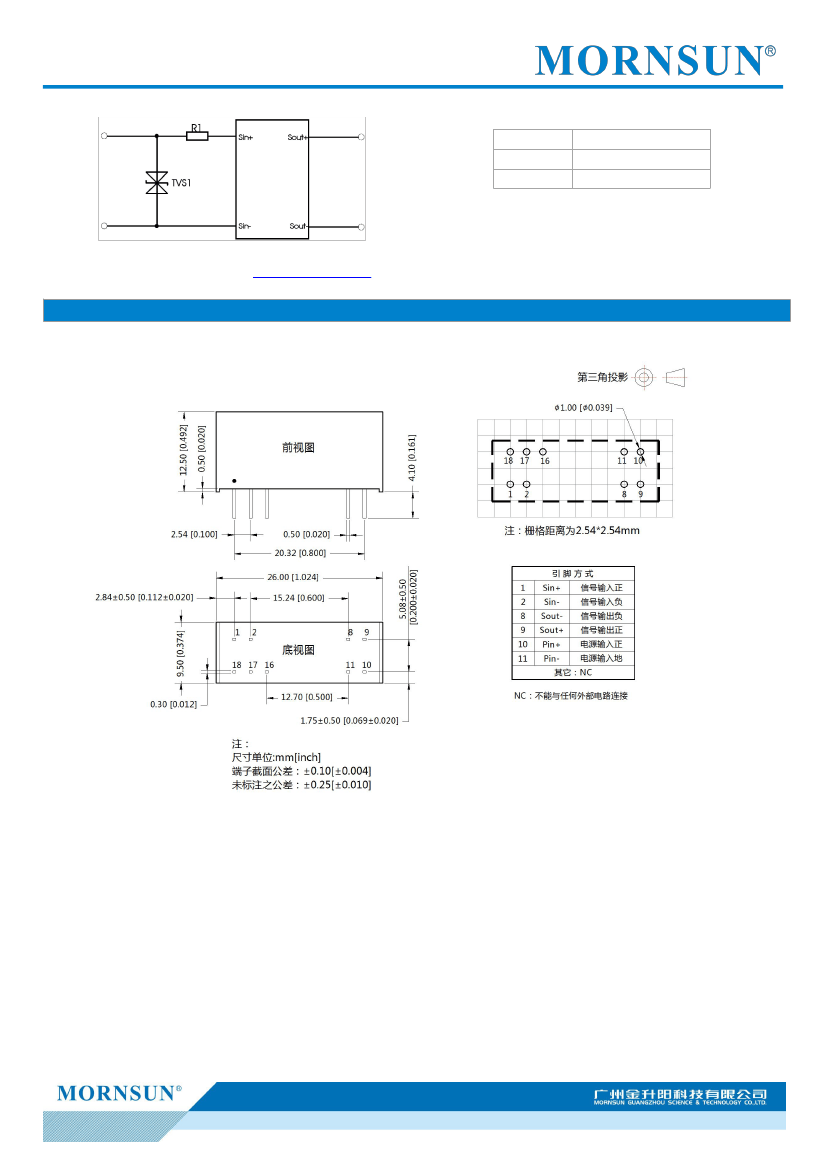

2. EMC
解决方案——推荐电路
元器件
R1
TVS1
推荐参数
12Ω/2W
SMBJ15CA
图
2
3.
更多信息，请参考应用笔记
www.mornsun.cn
外观尺寸、建议印刷版图
注：
1.
包装信息请参见《产品出货包装信息》
，包装包编号：58240002;
2.
本文所有指标测试方法均依据本公司企业标准；
3.
以上均为本手册所列产品型号之性½指标，非标准型号产品的某些指标会超出上述要求，具½情况可直接与我司技术人员联系；
4.
我司可提供产品定制；
5.
产品规格变更恕不另行通知。
6.
我司产品报废后需分类存放，并交由有资质的单½处理。
