DC/DC
模块电源
B_S-1WR2 & B_D-1WR2
系列
1W，定电压输入，隔离非稳压
单路输出

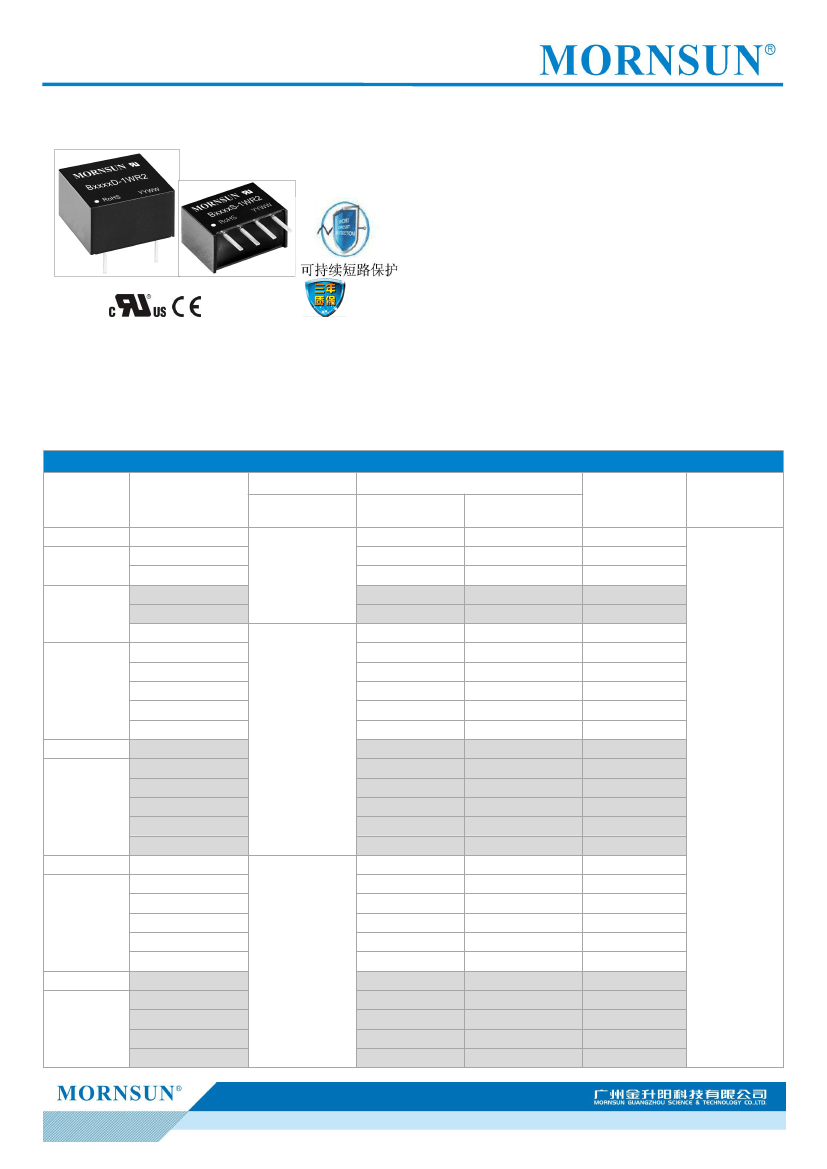

产品特点
可持续短路保护
工½温度范围:
-40℃½+105℃
½化效率高达
80%
小型
SIP /DIP
封装,½际标准引脚方式
隔离电压
1500VDC
符合
EN60950,UL60950
认证标准
专利保护
RoHS
B_S-1WR2 & B_D-1WR2
系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用
于：
1.
输入电源的电压比较稳定（电压变化范围±10%Vin）
；
2.
输入输出之间要求隔离（隔离电压≤1500VDC）
；
3.
对输出电压稳定度和输出纹波噪声要求不高；
4.
典型应用：纯数字电路场合，一般½频模拟电路场合，继电器驱动电路，数据交换电路场合等。
选型表
输入电压(VDC)
认证
--
UL/CE
输出
输出电压
(VDC)
3.3
5
12
3.3
5
3.3
5
9
12
15
产品型号
B0303S-1WR2
B0305S-1WR2
B0312S-1WR2
B0303D-1WR2
B0305D-1WR2
B0503S-1WR2
B0505S-1WR2
B0509S-1WR2
标称值
（范围值）
输出电流
(mA)
(Max./Min.)
303/30
200/20
84/9
303/30
200/20
303/30
200/20
111/12
84/9
67/7
42/4
303/30
200/20
111/12
84/9
67/7
42/4
303/30
200/20
111/12
84/9
67/7
42/4
303/30
200/20
111/12
84/9
67/7
效率
(%,Min./Typ.)
@满½½
68/72
72/76
76/80
68/72
72/76
68/72
76/80
76/80
76/80
76/80
76/80
68/72
76/80
76/80
76/80
76/80
76/80
68/72
76/80
76/80
76/80
76/80
76/80
68/72
76/80
76/80
76/80
76/80
最大容性负½½
(µF)
3.3
(2.97-3.63)
--
UL/CE
B0512S-1WR2
B0515S-1WR2
B0524S-1WR2
5
(4.5-5.5)
24
3.3
5
9
12
15
24
3.3
5
9
12
15
24
3.3
5
9
12
15
--
B0503D-1WR2
B0505D-1WR2
B0509D-1WR2
UL/CE
B0512D-1WR2
B0515D-1WR2
B0524D-1WR2
220
--
B1203S-1WR2
B1205S-1WR2
B1209S-1WR2
UL/CE
B1212S-1WR2
B1215S-1WR2
B1224S-1WR2
12
(10.8-13.2)
--
B1203D-1WR2
B1205D-1WR2
B1209D-1WR2
B1212D-1WR2
B1215D-1WR2
UL/CE
2015.09.21-A/4
第
1
页 共
6
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
B_S-1WR2 & B_D-1WR2
系列
B1505S-1WR2
B1512S-1WR2
B1515S-1WR2
--
B1505D-1WR2
B1509D-1WR2
B1515D-1WR2
B2403S-1WR2
B2405S-1WR2
B2409S-1WR2
UL/CE
B2412S-1WR2
B2415S-1WR2
B2424S-1WR2
--
B2403D-1WR2
B2405D-1WR2
B2409D-1WR2
UL/CE
B2412D-1WR2
B2415D-1WR2
B2424D-1WR2
24
(21.6-26.4)
15
(13.5-16.5)
5
12
15
5
9
15
3.3
5
9
12
15
24
3.3
5
9
12
15
24
200/20
84/9
67/7
200/20
111/12
67/7
303/30
200/20
111/12
84/9
67/7
42/4
303/30
200/20
111/12
84/9
67/7
42/4
76/80
76/80
76/80
76/80
76/80
76/80
68/72
76/80
76/80
76/80
76/80
76/80
68/72
76/80
76/80
76/80
76/80
76/80
220
输入特性
项目
工½条件
3.3VDC
输入
5VDC
输入
输入电流（满½½/空½½）
12VDC
输入
15VDC
输入
24VDC
输入
反射纹波电流
3.3VDC
输入
5VDC
输入
冲击电压(1sec.
max.)
12VDC
输入
15VDC
输入
24VDC
输入
输入滤波器类型
热插拔
Min.
--
--
--
--
--
--
-0.7
-0.7
-0.7
-0.7
-0.7
Typ.
404/30
277/20
115/15
83/10
57/17
15
--
--
--
--
--
Max.
--/70
--/60
--/50
--/35
--/30
--
5
9
18
21
30
电容滤波
不支持
单½
mA
mA
VDC
输出特性
项目
输出电压精度
线性调节率
输入电压变化±1%
3.3VDC
输出
其他输出
3.3VDC
输出
5VDC
输出
负½½调节率
10%
到
100%
负½½
9VDC
输出
12VDC
输出
15VDC
输出
24VDC
输出
纹波&噪声*
温度漂移系数
短路保护**
20MHz
带½
满½½
B24xxS-1WR2/ B24xxD-1WR2/B0524S-1WR2/ B0524D-1WR2
其他
--
--
--
--
--
--
--
--
--
--
--
工½条件
Min.
Typ.
--
--
18
12
8
7
6
5
60
--
--
Max.
±1.5
±1.2
--
--
--
--
--
--
150
±0.03
1
单½
见误差包络曲线图（图
1）
--
%
mVp-p
%/℃
s
可持续，自恢复
注：*纹波和噪声的测试方法采用平行线测试法，具½操½方法参见《DC-DC 模块电源应用指南》
；
**对于 B24xxS-1WR2/ B24xxD-1WR2
系列，B0524S-1WR2/B0524D-1WR2 型号的产品，短路时间超过
1
秒时务必切断输入电源。
2015.09.21-A/4
第
2
页 共
6
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
B_S-1WR2 & B_D-1WR2
系列
通用特性
项目
绝缘电压
绝缘电阻
隔离电容
工½温度
存储温度
工½时外壳温升
引脚耐焊接温度
存储湿度
开关频率
平均无故障时间（MTBF）
Ta=25℃，输入标称，输出满½½
焊点距离外壳
1.5mm,10
秒
无凝结
满½½，标称输入电压
MIL-HDFK-217F@25℃
工½条件
输入-输出，测试时间
1
分钟，漏电流小于
1mA
输入-输出，绝缘电压
500VDC
输入-输出，100KHz/0.1V
温度≥85℃降额½用，
（见图
2）
Min.
1500
1000
--
-40
-55
--
--
--
--
3500
Typ.
--
--
20
--
--
25
--
--
100
--
Max.
--
--
--
105
125
--
300
95
--
--
单½
VDC
MΩ
pF
℃
%RH
KHz
K hours
物理特性
外壳材料
封装尺寸
B_S-1WR2
系列
B_D-1WR2
系列
B_S-1WR2
系列
B_D-1WR2
系列
黑色阻燃耐热塑料（UL94-V0）
11.60*6.00*10.16 mm
12.70*10.16*8.20 mm
1.3g(Typ.)
1.8g(Typ.)
自然空冷
重量
冷却方式
EMC
特性
EMI
EMS
传导骚扰
辐射骚扰
静电放电
CISPR22/EN55022 CLASS B（推荐电路见图 4）
CISPR22/EN55022 CLASS B（推荐电路见图 4）
IEC/EN61000-4-2
Contact ±8KV
perf. Criteria B

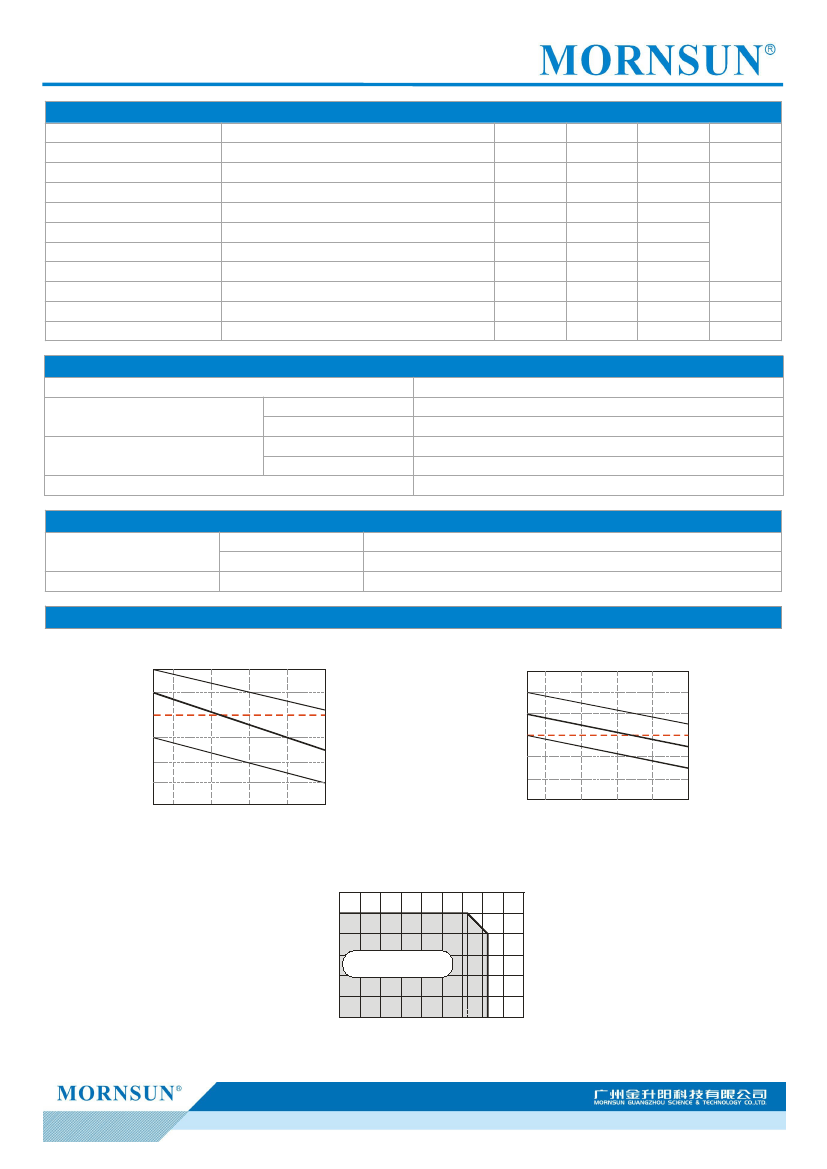

产品特性曲线
3.3VDC
输出
+10%
+5%
其他输出
误差包络曲线图
+15%
+10%
误差包络曲线图
Max .
Ty p
.
-7.5%
输出电压精度
输出电压精度
0
-5%
-10%
-15%
10% 20%
40%
+1.0%
+5%
0
-5%
-10%
10% 20%
40%
Max .
Ty p
.
M in.
+2.5%
-2.5%
-7.5%
M i n.
-15%
60%
80%
100%
60%
80%
100%
输出电流百分比
(标 称 输 入 电 压)
输出电流百分比
(标 称 输 入 电 压)
图
1
温度降额曲线图
120
输出功率百分比(%)
100
80
60
40
20
0
-40
0
40
85
105
安全工½区
环境温度
(
℃
)
图
2
2015.09.21-A/4
第
3
页 共
6
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
B_S-1WR2 & B_D-1WR2
系列

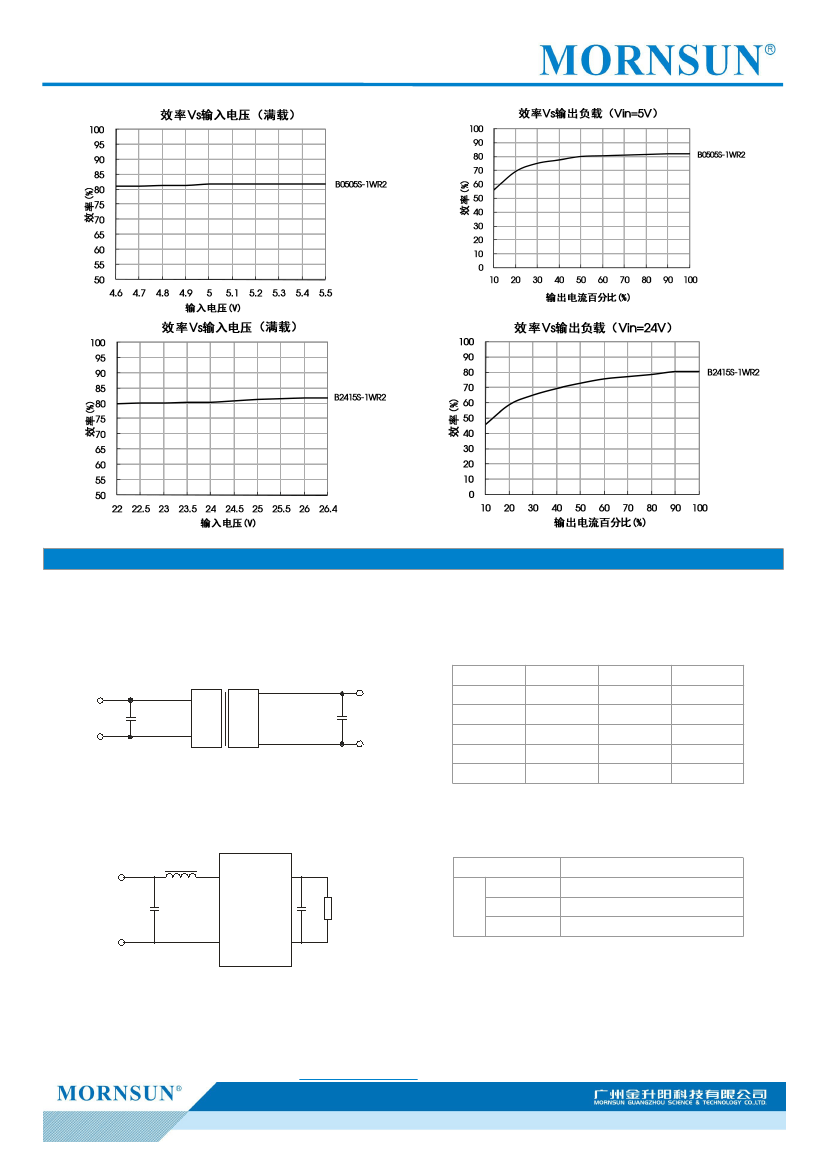

设计参考
1.
典型应用
若要求进一步减小输入输出纹波，可在输入输出端连接一个电容滤波½络，应用电路如图
3
所示。
½应注意选用合适的滤波电容。若电容太大，很可½会造成启动问题。对于每一路输出，在确保安全可靠工½的条件下，推荐容性负½½值详见表
1。
推荐容性负½½值表
(表 1)
Vin(VDC)
Cin(µF)
4.7
2.2
2.2
1
--
Vo (VDC)
3.3/5
9
12
15
24
Cout(µF)
10
4.7
2.2
1
0.47
Vin
GND
Cin
+Vo
3.3/5
12
15
24
--
DC DC
图
3
Cout
0V
2. EMC
典型推荐电路
LDM
Vin
C1
GND
Vin
+Vo
C2
LOAD
输入电压（VDC）
C1
EMI
C2
LDM
3.3/5/12/15/24
4.7µF /50V
参考图
3
中
Cout
参数
6.8µH
DC/DC
GND
0V
图
4
3.
输出负½½要求
为了确保该模块½够高效可靠的工½，½用时，其输出最小负½½不½小于额定负½½的10%。若您所需功率确实较小，请在输出端并联一个电阻（电阻
消耗功率与实用功率之和大于等于10%的额定功率）
4.
更多信息，请参考
DC-DC
应用笔记
www.mornsun.cn
2015.09.21-A/4
第
4
页 共
6
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
B_S-1WR2 & B_D-1WR2
系列

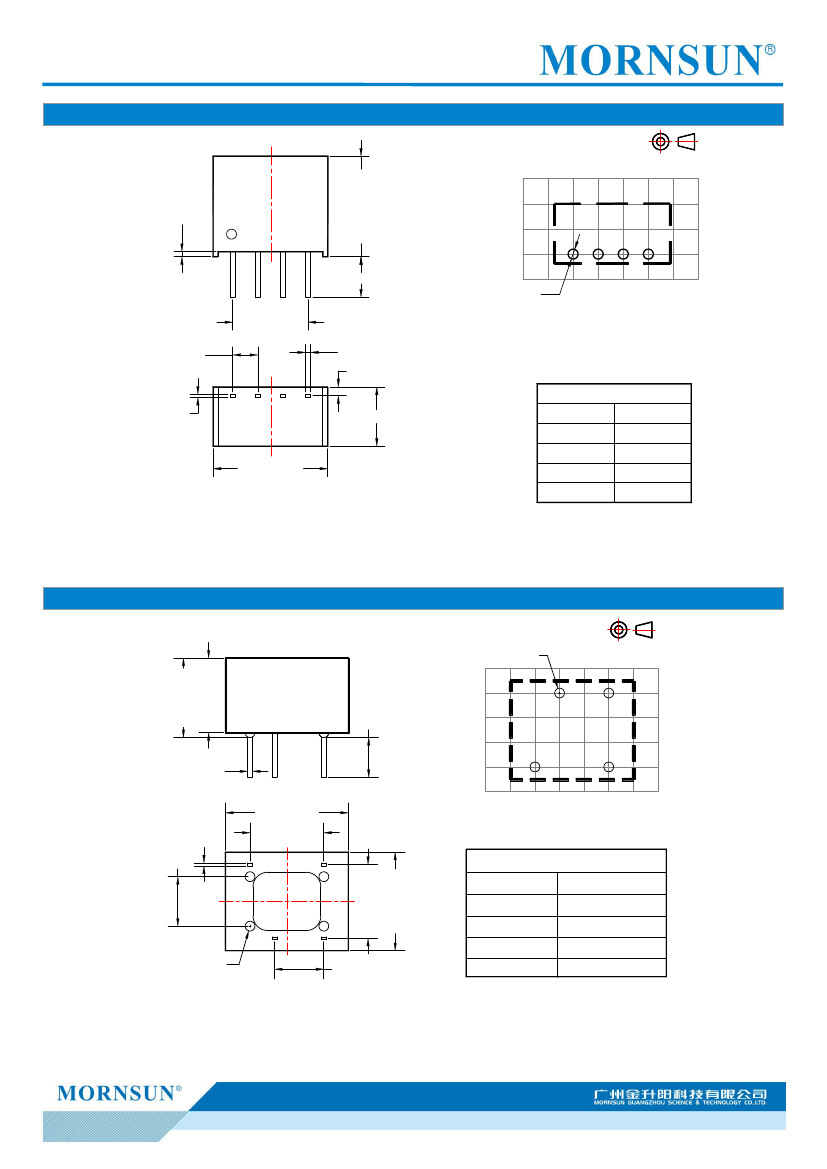

外观尺寸、建议印刷版图
B_S-1WR2
第三角投½
0.50 [0.020]
前视图
10.16 [0.400]
1
2
3
4
4.10 [0.161]
∅
1.00 [
∅
0.039]
7.62 [0.300]
2.54 [0.100]
0.50 [0.020]
0.90 [0.035]
注：栅格距离 2.54*2.54mm
0.30 [0.012]
1
2
3
4
引脚方式
6.00 [0.236]
底视图
11.60 [0.457]
引脚
1
2
3
4
功½
GND
Vin
0V
+Vo
注：
尺寸单½:mm[inch]
端子截面公差:±0.10[±0.004]
未标注之公差:±0.25[±0.010]
1100000301-B0
外观尺寸、建议印刷版图
B_D-1WR2
第三角投½
∅
1.00 [
∅
0.039]
8.20 [0.323]
7.70 [0.303]
前视图
4.10 [0.161]
7
1
5
4
0.50 [0.020]
0.30 [0.012]
5.10 [0.201]
12.70 [0.500]
7.62 [0.300]
注：栅格距离为2.54*2.54mm
10.16 [0.400]
1
底视图
4
7.62 [0.300]
引脚方式
引脚
1
4
5
7
功½
GND
Vin
+Vo
0V
7
∅
1.00 [
∅
0.039]
5
5.08 [0.200]
注：
尺寸单½:mm[inch]
端子截面公差:±0.10[±0.004]
未标注之公差:±0.25[±0.010]
1100000501-B0
2015.09.21-A/4
第
5
页 共
6
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
