DC/DC
模块电源
K78_T-500R3
系列
½电压输入，非隔离稳压单路输出
产品特点
效率高达
95%
空½½输入电流½至
0.2mA
工½温度范围：-40℃
to +85℃
输出短路保护
SMD
封装
RoHS
满足
UL62368, EN62368, IEC62368
认证（认证中）
K78_T-500R3
系列是高效率的开关稳压器。它具有效率高，空½½功耗½，短路保护功½等特性，同时在½用中无需外加散热片。产品
可广泛应用于工控、电力、仪表等多个行业。
选型表
输入电压(VDC)
认证
产品型号
标称值
(范围值)
12
(4.75-28)
12
(4.75-28)
12
(4.75-32)
24
(4.75-36)
24
(6.5-36)
24
(8-36)
24
(12-36)
24
(15-36)
24
(19-36)
输出
输出电压
(VDC)
1.5
1.8
2.5
3.3
5
6.5
9
12
15
效率(%/Typ.)
最小(Vin)/最大(Vin)
@满½½
76/67
76/69
81/74
86/80
90/84
92/87
93/90
94/91
95/93
最大输出电流
(mA)
500
500
500
500
500
500
500
500
500
最大容性负½½
(
µF
)
680
680
680
680
680
680
680
680
680
K7801T-500R3
K78X2T-500R3
K7802T-500R3
K7803T-500R3
UL/CE/CB
（认证中）
K7805T-500R3
K78X6T-500R3
K7809T-500R3
K7812T-500R3
K7815T-500R3
注：½输入电压超过
30VDC
时，输入端需外接
22uF/50V
的电解电容，以防电压尖峰造成模块损坏。
输入特性
项目
空½½输入电流
反接输入
输入滤波器类型
模块开启
遥控脚（Remote
ON/OFF）*
模块关断
关断时输入电流
注：*遥控脚(Remote
ON/OFF)控制引脚的电压是相对于引脚 GND。
工½条件
Min.
--
Typ.
0.2
禁止
Max.
1.5
单½
mA
电容滤波
悬空或接
TTL
高电平(3.2-8VDC)
接
GND
或½电平(0-0.8VDC)
--
30
100
µA
输出特性
项目
输出电压精度
线性调节率
负½½调节率
工½条件
满½½，输入电压范围
满½½，输入电压范围
标称输入电压，10%
-100%负½½
1.5/1.8/2.5VDC
输出
其他型号
1.5/1.8/2.5/3.3VDC
输出
其他型号
Min.
--
--
--
--
--
Typ.
±2
±2
±0.2
--
--
Max.
±4
±3
±0.4
±1
±0.6
单½
%
2017.10.13-A/0
第
1
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
K78_T-500R3
系列
纹波&噪声*
20MHz
带½，标称输入电压
工½温度-40℃
to +85℃
标称输入电压，25%负½½阶跃变化
标称输入电压
输入电压范围
--
1.5/1.8/2.5/3.3VDC
输
出，20%
-100%负½½
其他型号，
10% -100%负½½
温度漂移系数
瞬态响应偏差
瞬态恢复时间
短路保护
输出电压调节（Vadj）
--
--
--
--
--
20
20
--
50
0.2
±10
50
50
±0.03
200
1
--
%/℃
mV
ms
%Vo
mVp-p
可持续，自恢复
注：*1. 纹波和噪声的测试方法采用平行线测试法，具½操½方法参见《非隔离模块电源应用指南》；
*2.
在
20%以下负½½时，1.5/1.8/2.5/3.3V
输出的纹波&噪声最大值为
100mVp-p；在 10%以下负½½时，5V/6.5V/9V/12V/15V
输出的纹波&噪声最大值为
150mVp-p。
通用特性
项目
工½温度
存储温度
存储湿度
回流焊温度
开关频率
平均无故障时间（MTBF）
标称输入电压，满½½
MIL-HDBK-217F@25℃
K7801T-500R3
其他输出
无凝结
工½条件
见图
1
Min.
-40
-55
5
Typ.
--
--
--
Max.
+85
+125
95
单½
℃
%RH
峰值温度
Tc≤245℃，217℃以上时间最大为 60 s，
实际应用请参考
IPC/JEDEC J-STD-020D.1
标准。
--
--
2000
370
700
--
--
--
--
KHz
K hours
物理特性
外壳材料
封装尺寸
重量
冷却方式
黑色阻燃耐热塑料(UL94
V-0)
15.24*11.40*8.25mm
1.5g (Typ.)
自然空冷
EMC
特性
EMI
传导骚扰
辐射骚扰
静电放电
辐射抗扰度
EMS
脉冲群抗扰度
浪涌抗扰度
传导骚扰抗扰度
CISPR32/EN55032
CISPR32/EN55032
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC/EN 61000-4-5
IEC/EN 61000-4-6
CLASS B
CLASS B
10V/m
±1KV
3Vr.m.s
(推荐电路见图 4-①)
(推荐电路见图 4-①)
line to line ±1KV
(推荐电路见图 4-②)
(推荐电路见图 4-②)
perf. Criteria B
perf. Criteria A
perf. Criteria B
perf. Criteria B
perf. Criteria A
Contact ±4KV
产品特性曲线
温度降额曲线
输出功率百分比（%）
120
100
80
60
40
20
0
-40
0
40
71 85
120
安全工½区
工½温度(℃)
图
1
2017.10.13-A/0
第
2
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
K78_T-500R3
系列
设计参考
1.
典型应用电路
产品型号
K7801T-500R3
K78X2T-500R3
K7802T-500R3
K7803T-500R3
K7805T-500R3
K78X6T-500R3
K7809T-500R3
图
2
典型应用电路
K7812T-500R3
K7815T-500R3
10µF/50V
C1
(陶瓷电容)
C2
(陶瓷电容)
22µF/10V
22µF/10V
22µF/10V
22µF/10V
22µF/16V
22µF/16V
22µF/25V
22µF/25V
22µF/25V
表
1
参考
Vadj
电阻
计算
Ra1/Ra2
(调整电阻)
注：
1.
在一般情况下，可视产品的½用环境外接电容
C1
和
C2，且电容½½要靠近产品的引脚端；
2. C1
和
C2
的容值参考表
1，可根据需要适½加大，也可以½用½ ESR
的½电容和电解电容；
3.
此产品不支持热插拔，输出端不½并联½用。
若需要进一步减小输出纹波，可在输出端外接一个“LC”滤波½络，L 推荐值为
10µH-47µH，如图 3
所示。
图
3 “LC”滤波应用电路
2017.10.13-A/0
第
3
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
K78_T-500R3
系列
2. EMC
解决方案—推荐电路
FUSE
L DM 1
L DM 2
Vin
V in
+
M OV
GN D
C0
C5
C1
DC/DC
GN D
+Vo
L OAD
C2
①
②
图
4 EMC
推荐电路
FUSE
依照客户实际输入电流选择
MOV
20D470K
LDM1
82µH
C0
680µF /50V
C1/C2
参照表
1
参数
C5
4.7µF /50V
LDM2
12µH
注：图
4
中第①部分用于
EMS
测试；第②部分用于
EMI
滤波，可依据需求选择。
3. Vadj
的½用以及
Vadj
电阻的计算
Vo’
Vo’
Vadj
电阻的计算公式：
up: R
a2
=
aR
2
R
2
-a
aR
1
R
1
-a
-R
3
-R
3
a=
a=
Vref
R
1
Vo’-Vref
Vo’-Vref
R
2
Vref
R
1
V
ref
R
2
R
3
R
1
Vadj
R
a2
Vref
R
2
R
3
R
a1
Vadj
down: R
a1
=
R
a1
、R
a2
为
Vadj
电阻
Vo’为实际需要的上调或下调电压
a
为自定义参数，无实际含义
0V
Vadj up
0V
Vadj down
图
5 Vadj
的½用电路(虚线框为产品内部)
Vout(V)
1.5
1.8
2.5
3.3
5
6.5
9
12
15
R1(KΩ)
7.5
35.7
27
33
75
75
51
75
82
R2(KΩ)
7.5
26.29
11.858
9.9
13.5
10
4.7
5.1
4.423
R3(KΩ)
15
100
51
47
75
51
27
27
27
Vref(V)
0.75
0.765
0.765
0.765
0.765
0.765
0.765
0.765
0.765
注：1.5V 输出产品
Vadj
功½仅支持上调，不支持下调。
4.
更多信息，请参考
DC-DC
应用笔记
www.mornsun.cn
2017.10.13-A/0
第
4
页 共
5
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
DC/DC
模块电源
K78_T-500R3
系列

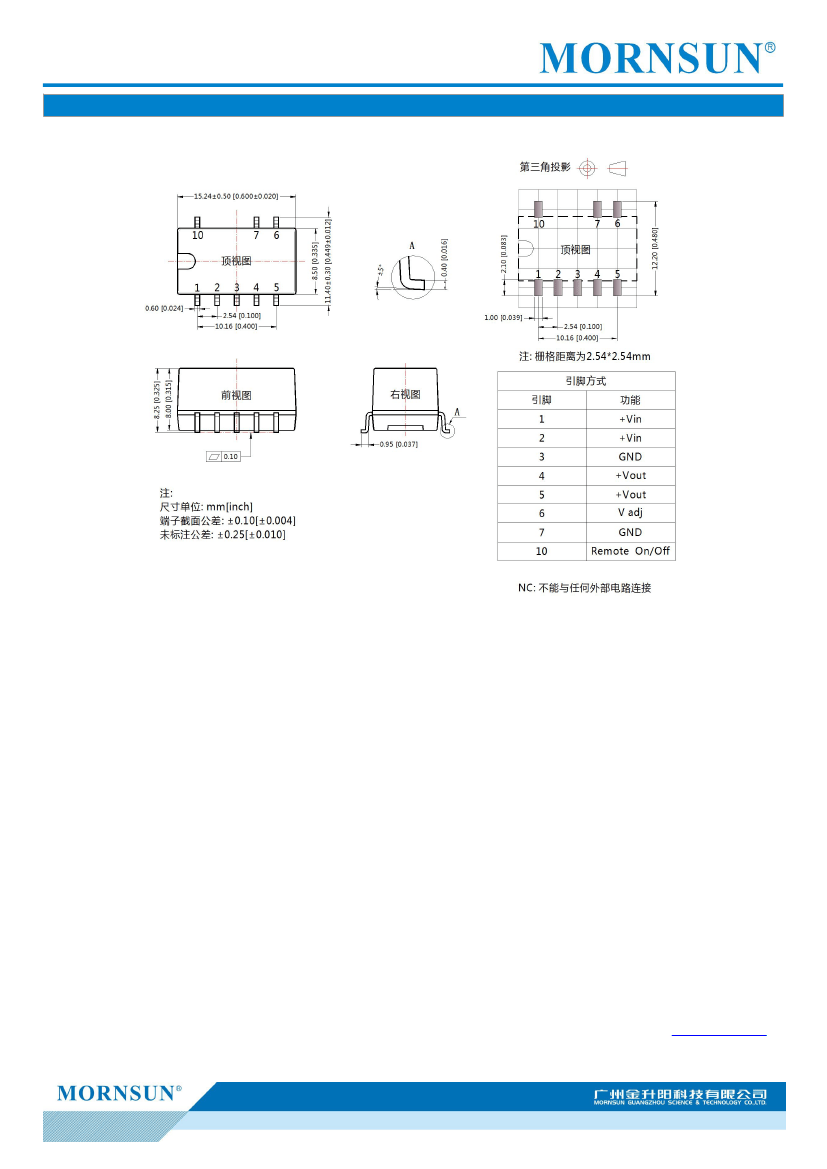

外观尺寸、建议印刷版图
注：
1.包装信息请参见《产品出货包装信息》，管包装包编号：58210057，卷盘包装包编号：58210058；
2.最大容性负½½均在输入电压范围、满负½½条件下测试；
3.除特殊说明外，本手册所有指标½在 Ta=25℃，湿度<75%RH，标称输入电压和正输出额定负½½时测得；
4.本手册所有指标的测试方法均依据本公司企业标准；
5.我司可提供产品定制，具½需求可直接联系我司技术人员；
6.产品涉及法律法规：见“产品特点”、“EMC
特性”；
7.我司产品报废后需按照 ISO14001
及相关环境法律法规分类存放，并交由有资质的单½处理。
